前言

依托《工业机器人系统离线编程与仿真》课程项目四工业机器人激光切割工作站离线编程与仿真实训内容，带领学生在 RobotStudio6.08 软件平台完成从工作站搭建、轨迹创建、点位优化、仿真运行、碰撞监测、TCP 轨迹校验全流程实操。本项目选用 IRB2600 工业机器人搭载激光切割专用工具 MyTool，围绕钣金工件激光切割工艺开展离线编程实训，完整覆盖任务 4.1 至 4.4 四大模块实训内容。本文以项目实操日志形式记录项目整体进展、关键操作步骤、RAPID 核心程序、实操故障处理与实训学习心得，可供自动化专业师生、工业机器人现场工程师参考学习，全文结合实训实操要点展开详细论述。

项目整体进展

本激光切割离线编程实训项目分为四大阶段性任务，循序渐进完成工作站从 0 到落地仿真全流程，项目周期分为四个实施阶段，分批次完成功能落地：

阶段 1（任务 4.1）：激光切割工作站搭建 + 离线轨迹曲线与原始路径生成

项目首期完成空白工作站新建、机器人本体、激光切割工具 MyTool、工作站平台、待切割钣金工件三维模型导入与空间布局校准；依托工件上表面轮廓提取切割轨迹曲线，基于三点法创建工件坐标系 Workobject_1，通过软件自动路径功能生成初始切割路径 Path_10，实现原始切割轨迹一键生成，完成项目硬件虚拟环境搭建与轨迹雏形创建，是整个项目的基础环节。本阶段解决模型导入错位、坐标系建立基准选取不合理两大基础问题，顺利产出原始加工路径。

阶段 2（任务 4.2）：轨迹目标点姿态修正 + 机器人轴配置参数优化

自动生成的 Path_10 路径存在部分目标点机器人关节不可达、工具姿态不符合激光切割垂直下刀工艺要求问题，本阶段逐个核查目标点工具 TCP 姿态，单点修正基准点位旋转参数后批量统一全路径点位方向；完成单点轴配置手动选型与全路径自动轴参数配置，通过沿路径试运行验证点位可达性，消除机器人奇异位姿、关节超限报错隐患，让机器人物理结构可以完整跟随切割轨迹运动。

阶段 3（任务 4.3）：离线轨迹程序优化 + 整机仿真调试运行

在原始切割路径首尾增加安全辅助点位：靠近工件的轨迹趋近点 pApproach、加工完成后退离开点 pDepart、机器人机械原点安全 Home 点 pHome，完善工艺安全逻辑；精细化修改每条运动指令的运动类型、运行速度、转弯区域参数；全路径自动轴参数二次校准，工作站环境数据同步 RAPID 程序，配置仿真运行参数后完成整机动态仿真，实现 “回安全原点→靠近工件→激光切割→退出工件→回归原点” 完整工艺动作闭环。

阶段 4（任务 4.4）：碰撞监控配置 + TCP 轨迹跟踪检测

仿真运行基础上搭建碰撞检测组，区分机器人工具与工装工件碰撞监测对象，设置安全间隙阈值 2mm，实现近距离预警、实体碰撞变色提示；关闭碰撞监测后启用 TCP 轨迹跟踪功能，橙色轨迹线条实时记录激光切割 TCP 运行轨迹，通过轨迹复现校验路径加工精度，最终完成全项目可行性验证，确认整套离线程序满足现场激光切割生产安全与工艺标准。

项目落地成果总结：项目从空白工作站起步，最终形成一套可直接下装至实体 IRB2600 机器人的 RAPID 加工程序，虚拟仿真无碰撞、轨迹贴合工件切割轮廓，运动节拍满足激光切割工艺规范，项目全部实训任务 100% 完成，达到课程能力与知识目标要求。

• 关键步骤截图说明（精简配图标注，文字详述操作）

• 任务 4.1 关键截图说明（工作站搭建 & 原始路径创建）

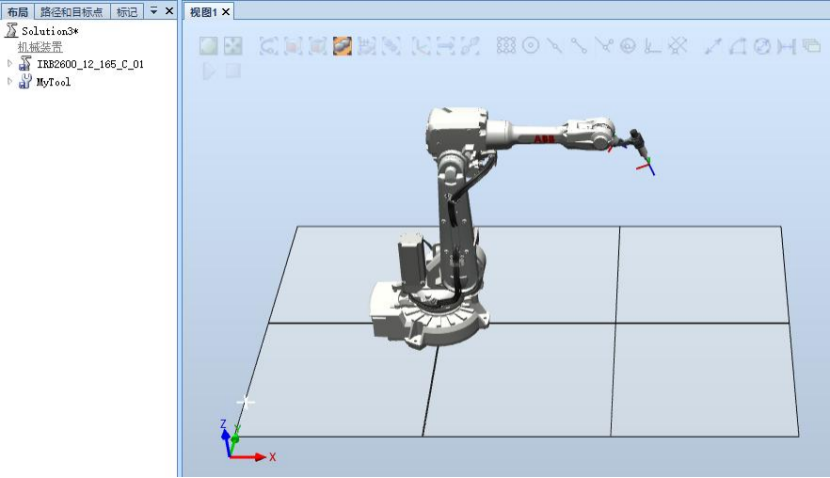

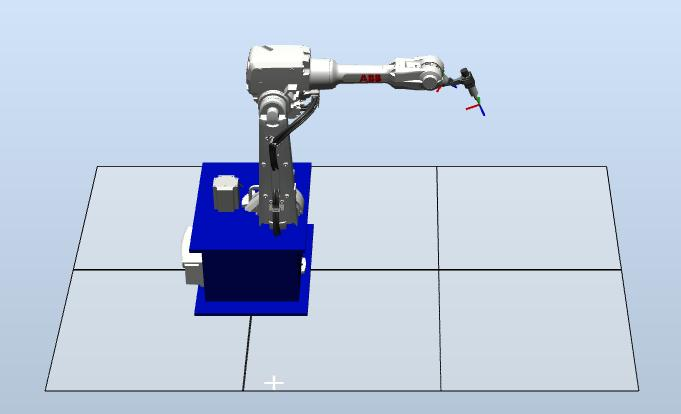

1. 图 1：新建 jgqg 空白工作站 + IRB2600 机器人、MyTool 工具载入界面

基本选项卡导入 ABB 官方 IRB2600 机器人模型，在机器人末端法兰装配激光切割工具 MyTool，软件布局界面左侧工作站元素栏显示 T_ROB1 机器人、工具数据 MyTool，为本项目机械主体。

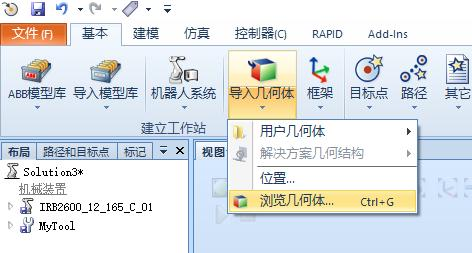

1. 图 2：SAT 格式工作站平台、待加工工件几何体导入窗口

通过【导入几何体 - 浏览几何体】选取外部三维 SAT 模型，勾选表面模型导入参数，完成工装与工件模型载入，是虚拟产线物料搭建核心操作界面。

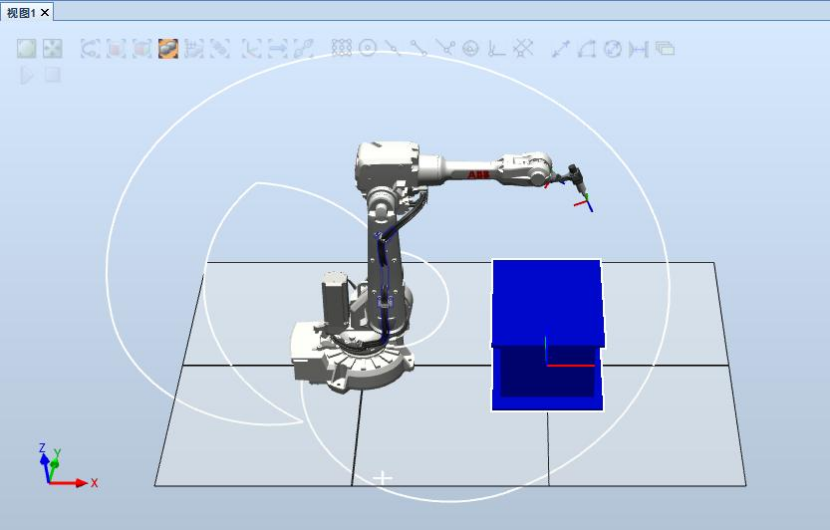

1. 图 3：工件中点捕捉定位、偏移位置参数设置截图

使用捕捉中点功能，三点定位将工件固定在平台中心，偏移位置对话框参考大地坐标，X 轴平移 - 50mm，Translation 参数（-50,0,0），完成工件精准居中摆放。

1. 图 4：三点法创建 Workobject_1 工件坐标参数面板

创建工件坐标弹窗，取点创建框架选择三点模式，依次拾取平台基准 X1、X2、Y 基准三点，生成加工专用工件坐标系，后续所有路径均基于本坐标系运算。

• 任务 4.2 （点位姿态与轴参数调整）

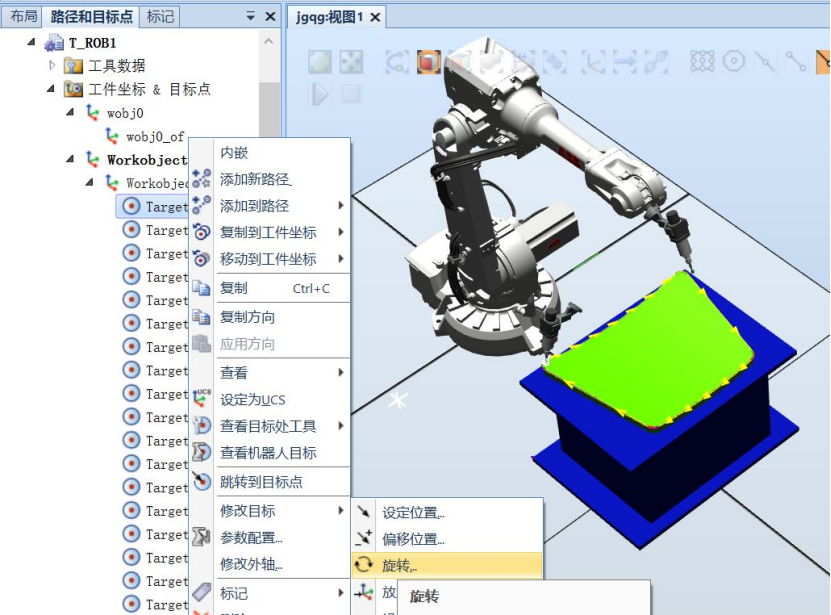

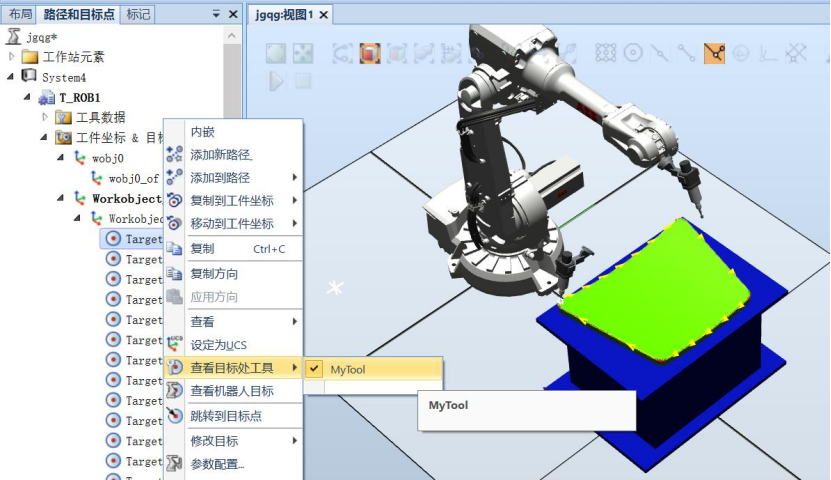

1. Target_10 单点旋转修改参数弹窗

修改目标 - 旋转，参考本地坐标系，Z 轴旋转 - 90°，修正首个基准切割点工具姿态，解决激光头倾斜无法垂直切割问题。

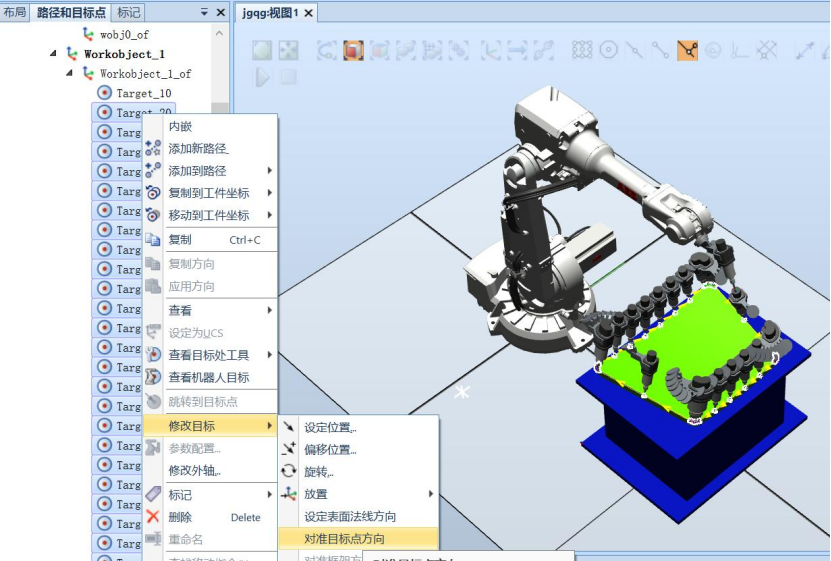

1. 批量对准目标点方向设置界面

全选剩余路径目标点，对准参考 Target_10、对准轴 X、锁定轴 Z，批量同步所有点位工具姿态，大幅提升点位调整效率。

1. 单点目标轴配置参数选择窗口

Target_10 参数配置界面，Cfg1~Cfg6 多组轴配置方案，优先选择关节数值最小的 Cfg 参数，规避机器人轴转角超限。

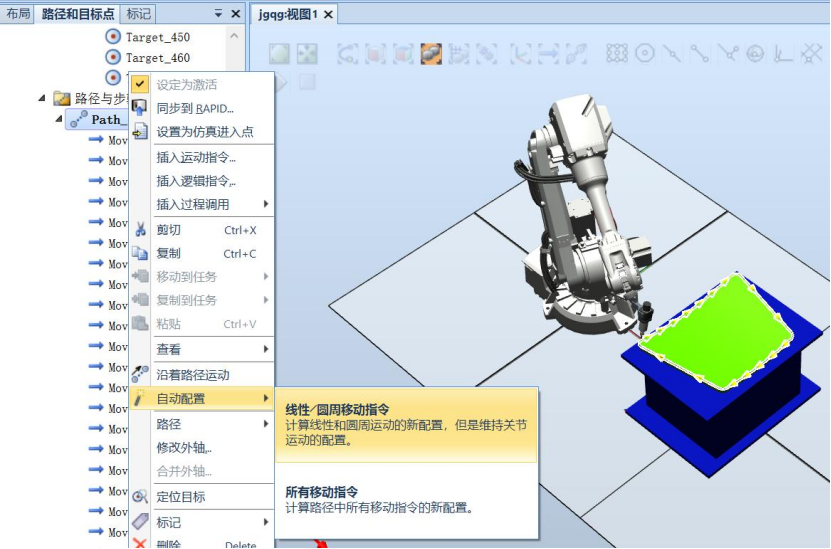

1. Path_10 路径自动配置右键菜单栏

右键路径选择【自动配置 - 线性 / 圆周移动指令】，全路径一键轴参数自动优化，【沿着路径运动】试运行校验点位可达性。

• 任务 4.3 关键截图说明（程序优化 + 仿真运行）

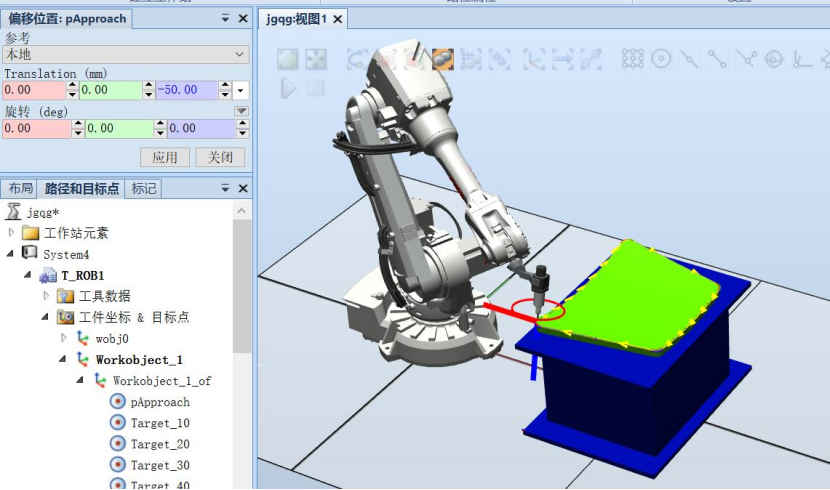

1. 图 10：pApproach 点位 Z 轴偏移 - 50mm 设置截图

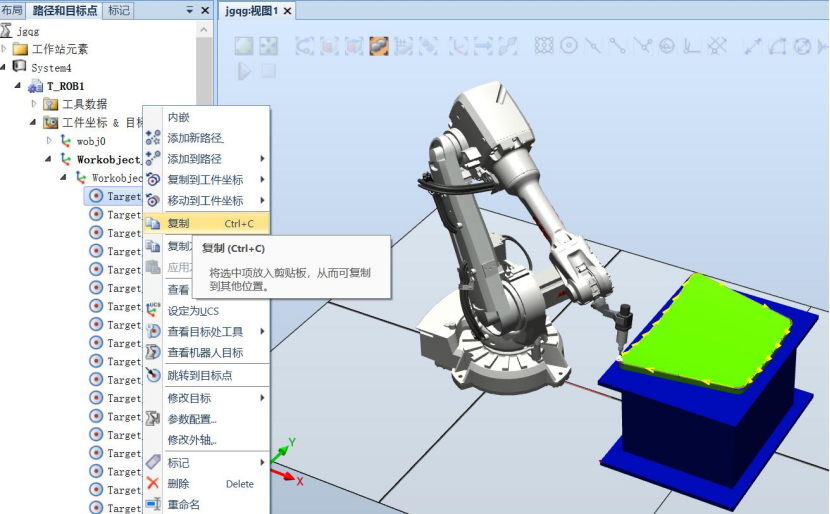

复制 Target_10 重命名 pApproach，偏移位置本地 Z=-50mm，生成工件上方 50mm 安全趋近点位；同理生成 pDepart 退出点位。

1. 机械原点 pHome 示教界面

机器人回到机械原点，Wobj0 大地坐标系下示教目标点 pHome，作为项目全局安全待机点位。

1. 运动指令编辑参数面板（MoveL pApproach）

编辑指令：线性运动、速度 v600、Zone fine 精准点位，工具绑定 MyTool、工件坐标 Workobject_1，精细化工艺速度参数。

• 任务 4.4 关键截图说明（碰撞监控 + TCP 跟踪）

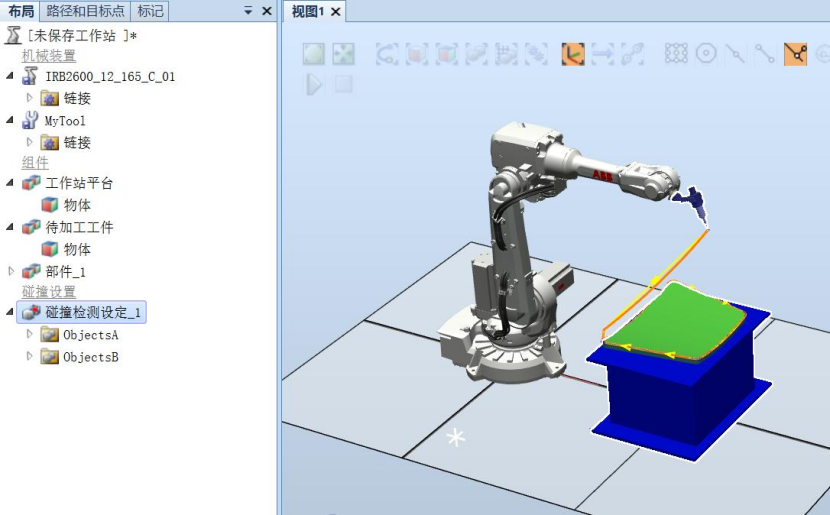

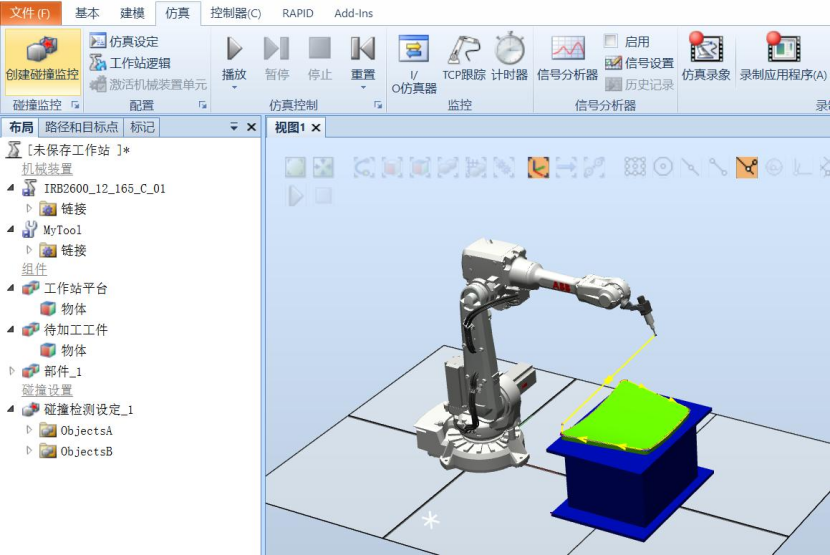

1. 图 15：碰撞检测设定分组界面

碰撞集 ObjectsA 放入 MyTool 激光头，ObjectsB 放入工作站平台 + 待加工工件，区分碰撞监测主体与被碰撞工装。

1. 仿真运行 TCP 轨迹成品效果图

机器人完整走完切割路径，工件上方留存完整橙色闭合切割轨迹，直观验证路径精度。.

• 项目核心 RAPID 指令代码（分段注释，激光切割完整程序）

项目经【同步到 RAPID】自动生成底层程序，结合人工优化运动参数，最终生成 Module1 模块核心 RAPID 代码，分为 \\ 安全点位定义、主程序 PROC Main ()、切割路径子程序 PROC Path_10 ()\\ 三大部分，代码附带工艺注释，是离线编程落地实体机器人的核心文件：

RAPID !=====================变量与点位数据定义===================== MODULE Module1     !工具数据、工件坐标系统一申明     PERS tooldata MyTool:=[TRUE,[[0,0,0],[1,0,0,0]],[0.1,[0,0,0],[1,0,0,0],0,0,0]];     PERS wobjdata Workobject_1:=[FALSE,TRUE,"",[[670.74,-400,20],[1,0,0,0]],[[0,0,0],[1,0,0,0]]];     PERS wobjdata wobj0:=[FALSE,FALSE,"",[[0,0,0],[1,0,0,0]],[[0,0,0],[1,0,0,0]]];     !全局点位：安全原点、趋近点、离开点     CONST robtarget pHome:=[[0,500,700],[0,0,1,0],[0,0,0,0],[9E9,9E9,9E9,9E9,9E9,9E9]];     CONST robtarget pApproach:=[[xxx,yyy,zzz],[1,0,0,0],[0,0,0,0],[0,0,0,0,0,0]];     CONST robtarget pDepart:=[[aaa,bbb,ccc],[1,0,0,0],[0,0,0,0],[0,0,0,0,0,0]];     !原始切割路径点位，自动生成Target_10~Target_290系列目标点     CONST robtarget Target_10:=[[...],[...],[...],[...]];     CONST robtarget Target_20:=[[...],[...],[...],[...]];     CONST robtarget Target_290:=[[...],[...],[...],[...]];     !=====================主程序：整机工艺逻辑=====================     PROC Main()         !程序启动第一步：回归机械安全原点         MoveJ pHome,v1000,fine,MyTool\WObj:=wobj0;         !调用激光切割路径子程序         Path_10();         !加工结束返回安全原点，程序收尾         MoveJ pHome,v1000,fine,MyTool\WObj:=wobj0;     ENDPROC     !=====================切割路径子程序Path_10核心逻辑=====================     PROC Path_10()         !1.从安全点移动至工件上方趋近点pApproach（Z向高出工件50mm，安全靠近）         MoveL pApproach,v600,fine,MyTool\WObj:=Workobject_1;         !2.连续激光切割线性轨迹，工件轮廓逐点加工         MoveL Target_10,v100,fine,MyTool\WObj:=Workobject_1;         MoveL Target_20,v100,fine,MyTool\WObj:=Workobject_1;         !中间省略批量Target点位线性切割指令（Target30~Target280）         MoveL Target_290,v100,fine,MyTool\WObj:=Workobject_1;         !3.切割完成抬刀移动至离开点pDepart，远离工件防止剐蹭         MoveL pDepart,v1000,fine,MyTool\WObj:=Workobject_1;     ENDPROC ENDMODULE

关键指令释义

1. MoveJ：关节运动：用于 pHome 安全点位远距离移动，不受直线轨迹约束，机器人以最优关节角度快速走位，速度常用 v1000；
2. MoveL：线性运动：激光切割核心运动指令，保证 TCP 沿直线精准走刀，切割点位限速 v100、趋近点位 v600，fine 代表精准到位无圆角偏移，满足钣金精密切割工艺；
3. WObj:=XXX：绑定对应工件坐标系，区分大地坐标 wobj0（安全点）与加工坐标 Workobject_1（切割点位），是离线编程坐标体系核心指令；
4. tooldata/wobjdata：RAPID 底层工具、工件坐标数据，由 RobotStudio 同步自动生成，确保仿真与真机参数完全统一。

• 实训过程遇到的困难及对应解决方法

全项目四阶段实训中，学生集中出现模型布局、点位不可达、运动报错、仿真碰撞、轨迹失真五大类实操故障，结合现场调试经验整理故障现象、诱因、落地解决方案，也是本项目实训重难点：

故障 1：任务 4.1 阶段，导入工件模型错位、无法居中放置

故障现象：导入工作站平台与待加工工件后，工件自由漂浮、捕捉基准点失效，偏移坐标后位置错乱，无法固定在平台几何中心。
故障原因：①几何体导入时未勾选【表面模型】，三维模型曲面缺失，捕捉中点功能无法识别实体特征；②捕捉模式误选为捕捉端点，而非捕捉几何中点；③工件未解除模型链接属性，偏移指令无法生效。
解决方案：1. 重新导入 SAT 模型，勾选全部由表面组成选项，保证模型实体化；2. 切换捕捉设置为【中点捕捉 - 主点从 / 到】两点定位模式；3. 右键工件断开与库文件链接，解除锁定后执行 X 轴 - 50mm 偏移，完成居中定位。

故障 2：任务 4.2 阶段，部分目标点机器人关节超限、点位红色报错不可达

故障现象：查看 Target_10 等点位工具姿态侧翻，机器人仿真单点位跳转直接报错，关节轴超出 ±360° 行程，无法抵达目标坐标。
故障原因：自动生成路径默认工具姿态随机，激光切割头未垂直工件表面，机器人腕部奇异位姿；系统默认轴配置参数不合理，关节旋转度数超限。
解决方案：1. 单点 Target_10 本地 Z 轴旋转 - 90° 修正工具垂直姿态；2.Shift 全选剩余点位，以 Target_10 为基准批量对准 X 轴、锁定 Z 轴，统一全路径工具朝向；3. 单点手动更换低关节数值 Cfg 轴参数，全路径右键自动配置线性圆周轴参数，沿路径试运行消除奇异报错。

故障 3：任务 4.3 阶段，添加 pApproach/pDepart 点位后仿真机器人剐蹭工件

故障现象：优化路径添加趋近与离开点位后，机器人从 pHome 下落过程中激光头撞击工件上表面，仿真中断。
故障原因：pApproach 点位 Z 轴偏移数值设置错误（大于 0 向工件内部偏移）、运动指令速度过快，接近工件瞬间来不及减速。
解决方案：1. 重新修改 pApproach 偏移参数，本地 Z=-50mm，向工件 Z 负方向抬高 50mm 安全距离；2. 修改 pApproach 对应 MoveL 指令 Speed 由 v1000 降至 v600，降低靠近进给速度；3.pDepart 同样抬高 Z 向安全高度，避免切割完成抬刀不足剐蹭钣金。

故障 4：同步 RAPID 后仿真无法启动，提示任务路径未找到

故障现象：完成程序优化同步 RAPID，仿真设定选定 Path_10 后点击播放无动作，控制器弹窗报错找不到程序入口。
故障原因：同步 RAPID 弹窗未全选工件坐标、工具数据同步选项，仅同步路径导致 MyTool、Workobject_1 参数缺失；仿真进入点选错任务程序。
解决方案：重新执行【同步到 RAPID】，全勾选工作坐标、工具数据、路径目标三项内容；仿真设定 T_ROB1 进入点严格指定 Path_10，清空旧仿真缓存后重启仿真。

故障 5：任务 4.4 碰撞监测失效，近距离不预警，TCP 轨迹空白无线条

故障现象 1（碰撞）：工具贴近工件小于 2mm 无颜色提示，碰撞设置分组颠倒，工具放入 ObjectsB、工件放入 ObjectsA；
解决方案：重新分组 ObjectsA=MyTool 激光头、ObjectsB = 平台 + 工件，接近丢失参数重置 2mm，勾选启动碰撞监控。
故障现象 2（TCP）：启用 TCP 跟踪播放仿真无橙色轨迹；
解决方案：隐藏全部目标点与路径标记，勾选【模拟开始时清除旧轨迹】，重新启动仿真录制 TCP 轨迹。

• 项目实训个人心得（教师授课 + 实操双重感悟）

从课程教学设计、学生实训成长、工业落地应用三个维度分享本次激光切割离线编程项目实训心得，结合多年机器人自动化教学经验总结：

• 课程教学设计心得：分层实训符合职业教育技能养成规律

本项目拆分 4.1~4.4 四个递进式任务，从硬件搭建→原始轨迹→点位修正→程序优化→仿真校验循序渐进，完美贴合高职学生从具象建模到抽象编程的认知逻辑。以往授课直接上手 RAPID 代码编程，学生难以理解坐标、点位底层逻辑，依托 RobotStudio 可视化离线仿真，学生先看见机器人动作再理解指令含义，大幅降低工业机器人编程学习门槛。激光切割工艺选型实训也贴合当下钣金加工行业主流应用，实现课程内容对接企业岗位需求，做到岗课赛证融合落地。

在备课过程中发现，自动路径生成是本项目核心重难点，圆弧运动、线性、常量三种生成模式的区别，单纯课本文字讲解晦涩，依托本项目工件轮廓实操对比：线性生成海量细碎点位、常量点位疏密不均、圆弧运动兼顾精度与点位数量最优，学生通过三次参数试错直观掌握参数选型逻辑，实训教学效果远高于纯理论授课。

• 学生实操学习成长心得：从软件小白到独立完成离线项目

实训初期多数学生存在 “重鼠标点击、轻工艺逻辑” 问题，机械照搬操作步骤，不理解 pApproach、pHome 安全点位的工艺意义，只知道复制偏移点位。经过故障排查引导后，学生逐步理解：工业现场激光切割不能直接从安全原点扎入工件，必须设置上方趋近点防止撞刀，Home 机械原点是设备待机、故障复位安全位置，所有辅助点位设计均源于现场安全生产规范。

经过全流程实训后，学生能够独立完成：自定义工件坐标系、自主优化运动速度参数、排查碰撞与点位报错，从只会跟着教程点击软件，转变为按照激光切割生产工艺自主设计离线程序，树立工艺优先、安全第一的自动化编程思维，这也是本实训课程最核心的育人目标。

• 工业落地应用感悟：离线编程是智能制造降本增效关键手段

结合一线自动化项目落地经验，传统现场示教编程需要停机占用实体机器人、人工反复校正点位，大型钣金激光切割工装换型调试动辄数小时；而 RobotStudio 离线仿真可以在电脑端提前完成全路径编程、碰撞校验、TCP 轨迹精度检测，仿真无误后将 RAPID 程序直接下装真机，设备不停产即可完成新产品程序调试。

本次实训项目的整套程序，经过简单机型适配即可直接用于实体 IRB2600 激光切割产线，从虚拟仿真到现实落地无缝衔接。同时碰撞监控功能在项目中的应用，规避真机调试撞机损坏激光头高额维修成本，TCP 轨迹跟踪可以批量复现加工轨迹用于工艺优化，这也是目前智能制造车间大力普及机器人离线编程的核心原因。

• 后续教学优化改进方向

1. 下一阶段实训增加异形圆弧工件切割拓展任务，强化自动路径圆弧参数调试练习；
2. 增加 RAPID 手动手写代码训练，脱离软件自动生成代码，加深学生对运动指令语法理解；
3. 接入实体 IRB2600 机器人，完成离线程序仿真→真机下装联机调试，打通虚拟仿真与实体设备最后一环。

结语

本次工业机器人激光切割工作站离线编程全项目实训，完整落地从虚拟工作站搭建到仿真验收全链条工作，依托 RobotStudio 软件实现工艺可视化编程。从 4.1 基础建模到 4.4 碰撞 TCP 校验，每一步操作都紧扣工业现场激光切割实际生产标准，整套 RAPID 程序经过仿真验证安全无干涉。无论是授课教师的课程打磨，还是学生的技能提升，本项目都实现理论知识向实操技能的转化。在智能制造高速发展的当下，机器人离线编程已经成为自动化工程师必备核心技能，后续持续深挖项目拓展内容，优化实训教学方案，持续为自动化行业输送实操型技术人才。
