在企业园区网或数据中心网络中，为了突破单条物理链路的带宽瓶颈并实现链路级冗余，链路聚合（Link Aggregation）是我们最常用的“利器”。

今天这篇笔记，Device A 与 Device B 之间通过三条万兆链路（XGE1/0/1-3）组建了逻辑通道 BAGG1。带大家从零配置一个标准的二层静态链路聚合。虽然命令看似简单，但其中隐藏的配置顺序和参数一致性要求，往往是现网排错的重灾区。我们将以 H3C 设备为例，，带你从零构建一个标准的二层静态聚合组，并深入解析其背后的避坑逻辑。

---

一、 组网拓扑与需求拆解

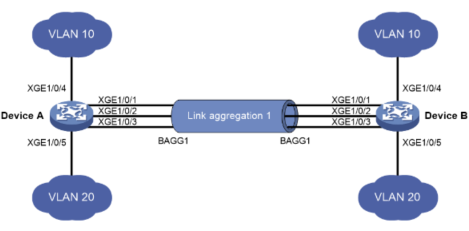

根据拓扑图，我们的核心需求非常明确：

• 物理连接：Device A 的 XGE1/0/1、XGE1/0/2、XGE1/0/3 分别对应连接 Device B 的同名接口。
• 逻辑封装：将上述三条物理链路捆绑为二层聚合接口 Bridge-Aggregation 1（简称 BAGG1）。
• 业务承载：聚合口需承载 VLAN 10 和 VLAN 20 的业务流量，模式为 Trunk。

💡 提示：
默认情况下，H3C 设备创建聚合接口后处于静态聚合模式。在这种模式下，设备不会发送 LACPDU 报文进行协商，只要物理链路 Up 且配置一致即转发数据。如果希望两端设备能够自动协商、检测对端状态（更灵活、更安全），强烈建议开启 动态聚合模式（LACP）。

---

二、 核心配置步骤（以 Device A 为例）

在配置链路聚合时，请遵循“先建逻辑口，再绑物理口，最后配业务”的标准作业程序。

1. 创建二层聚合接口

首先在全局视图下创建逻辑接口。

[DeviceA] interface bridge-aggregation 1
[DeviceA-Bridge-Aggregation1] quit

2. 将物理端口加入聚合组

这是最关键的一步。注意： 一旦将物理口加入聚合组，该物理口原有的 IP 地址、VLAN 配置等二层/三层属性将被清空，继承聚合口的配置。

# 批量配置更高效
[DeviceA] interface range ten-gigabitethernet 1/0/1 to ten-gigabitethernet 1/0/3
[DeviceA-if-range] port link-aggregation group 1
[DeviceA-if-range] quit

3. 配置聚合口业务属性

在逻辑接口上配置 VLAN 和链路类型。

[DeviceA] interface bridge-aggregation 1
[DeviceA-Bridge-Aggregation1] port link-type trunk
[DeviceA-Bridge-Aggregation1] port trunk permit vlan 10 20
# 可选：配置为动态LACP模式（推荐）
[DeviceA-Bridge-Aggregation1] link-aggregation mode dynamic
[DeviceA-Bridge-Aggregation1] quit

4. Device B 配置

Device B 的配置逻辑与 Device A 完全一致，但在实际工程中，必须严格遵守“三一致”原则，否则聚合链路将无法 UP：

1. 聚合模式一致：如果 Device A 配置了 link-aggregation mode dynamic，Device B 也必须配置为动态模式。
2. 成员端口参数一致：加入聚合组的物理端口，其速率（如均为万兆）、双工模式必须完全一致。
3. VLAN 放通一致：两端的 Trunk 接口 port trunk permit vlan 放通的 VLAN 列表必须对称

---

三、 验证与深度排错

配置完成后，不能只看接口是否 Up，必须检查聚合组的内部状态。

1. 查看聚合组详细信息

使用以下命令查看聚合组的“体检报告”：

1[DeviceA] display link-aggregation verbose bridge-aggregation 1

重点关注以下字段：

• Aggregation Mode：确认是 Static（静态）还是 Dynamic（动态/LACP）。
• Loadsharing Type：查看负载分担类型，通常为 Shar（共享，即聚合成功）。如果是 Ind（独立），说明聚合失败，成员口在独立工作。
• Actor/Partner Information：如果是动态模式，检查 Actor 和 Partner 的系统优先级、MAC 地址、Key 值是否匹配。

2. 常见“踩坑”点排查

如果在 display 命令中发现成员端口状态为 Unselected（未选中），通常是以下原因导致的：

表格

故障现象	可能原因	解决方案
速率/双工不匹配	成员口一个是 10G，一个是 1G；或双工模式不同	强制指定速率双工或更换光模块/线缆
VLAN 配置不一致	聚合口允许的 VLAN 列表两端不同	统一两端的 port trunk permit vlan 配置
链路类型冲突	一端是 Trunk，一端是 Access/Hybrid	统一修改为 Trunk 模式
STP 阻塞	生成树协议认为有环路，阻塞了部分成员口	在聚合口下开启边缘端口或调整 STP 优先级
物理连线错误	交叉线序或未插紧	检查光功率及物理连线

---

四、 进阶优化建议

1. 负载分担算法调优：
   默认的负载分担可能是基于 MAC 地址的。如果你的流量主要是服务器对服务器（MAC 固定），可能会导致某一条链路拥死而其他链路空闲。建议根据业务特征调整为基于 IP + 端口 的哈希算法

   1[DeviceA] link-aggregation global load-sharing mode source-ip destination-ip source-port destination-port

2. 最小活跃链路数保护：
   为了防止因部分链路故障导致带宽不足以支撑业务，可以设置最小活跃链路数。当活跃链路低于此数值时，系统会自动 Down 掉整个聚合口，触发上层路由切换

   1[DeviceA-Bridge-Aggregation1] link-aggregation selected-minimum 2

通过以上配置与优化，Device A 与 Device B 之间将建立起一条高带宽、高可靠的逻辑传输通道，为 VLAN 10 和 20 的业务提供坚实的底层支撑。
