31.AD7616芯片使用
·

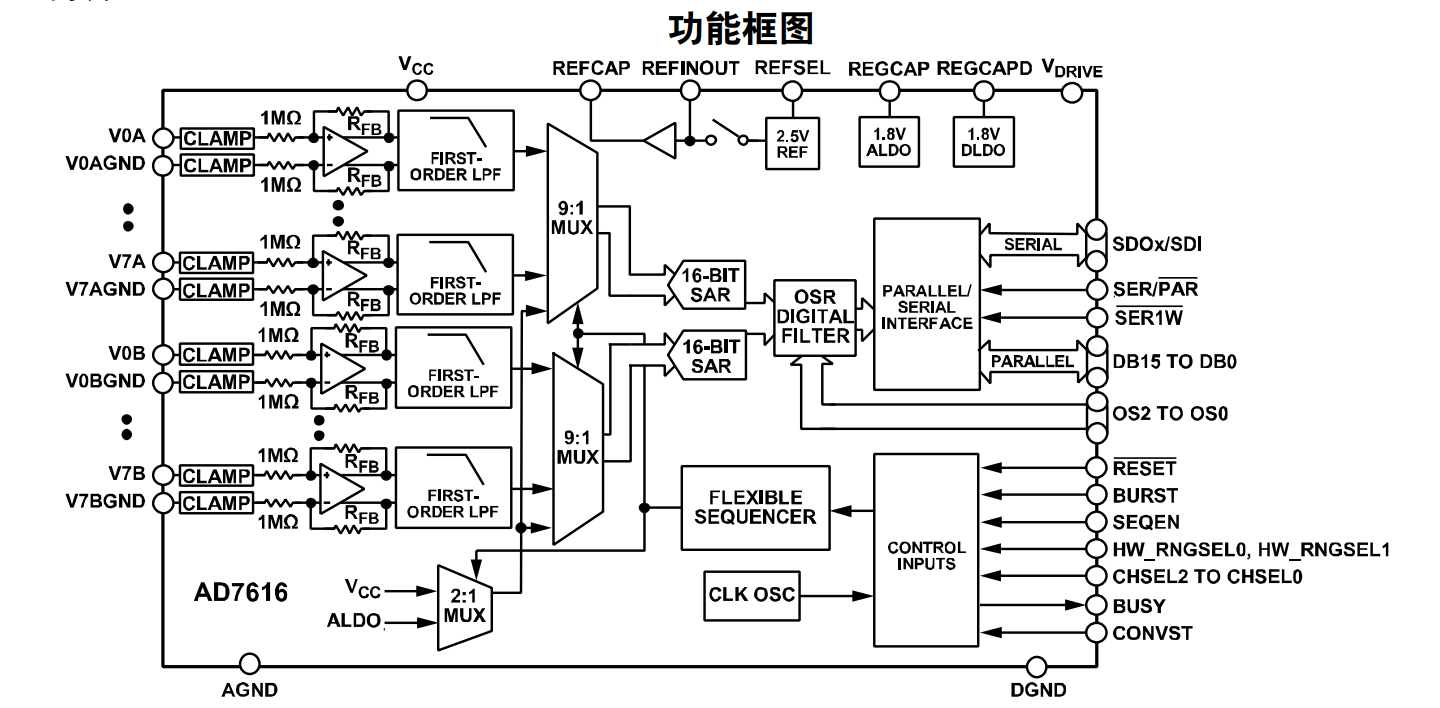

一,芯片引脚


此引脚为高电平,为串行接口
此引脚为低电平,为并行接口
![]()
数据线
![]()
控制数字滤波器,过采样效果。
过采样可以增加信噪比
但是会降低带宽
![]()
复位
![]()
突发传输
![]()
内部序列集使能开关
![]()
输入电压的挡位控制
如果测试信号幅值比较低,可以将电压信号设置成比较低。
输入范围越低,分辨率越高。
![]()
转换过程中的忙信号
![]()
触发采集信号

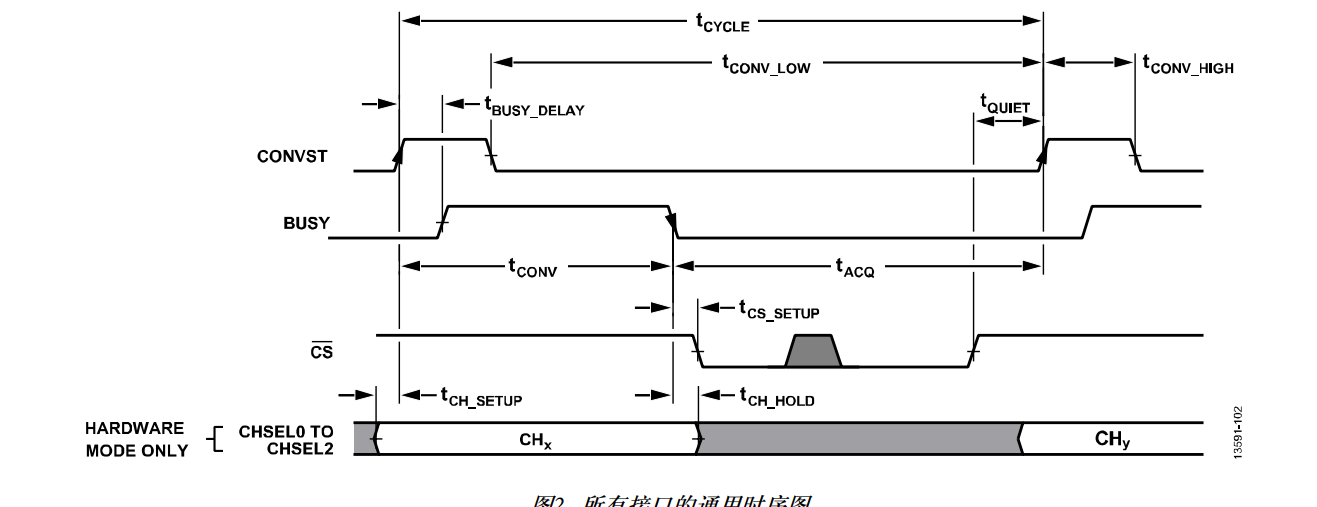

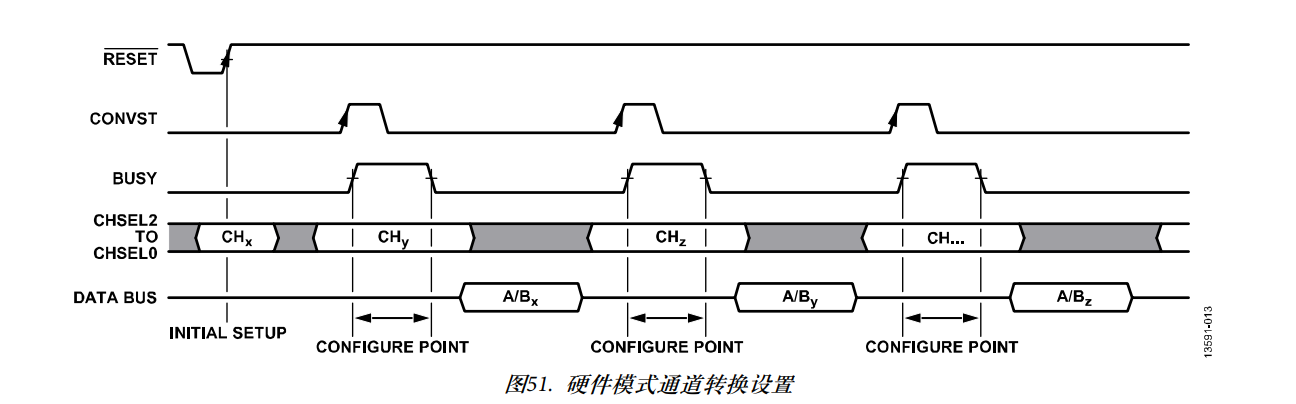

二,AD7616工作过程

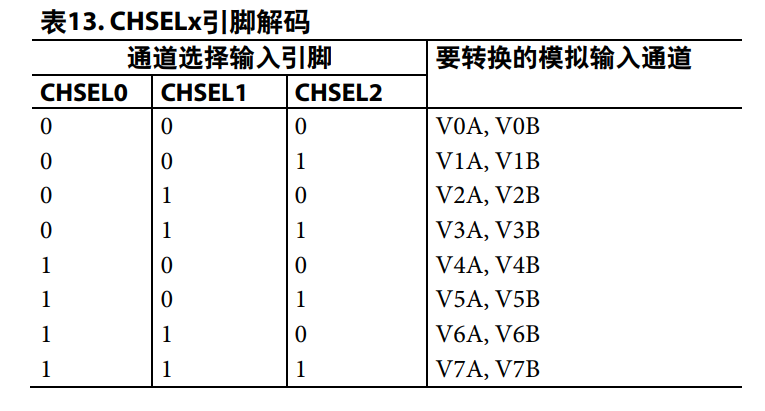

通道选择决定了采集哪两个通道。
busy信号拉低时,可以读取数据。
从data bus上直接读取。

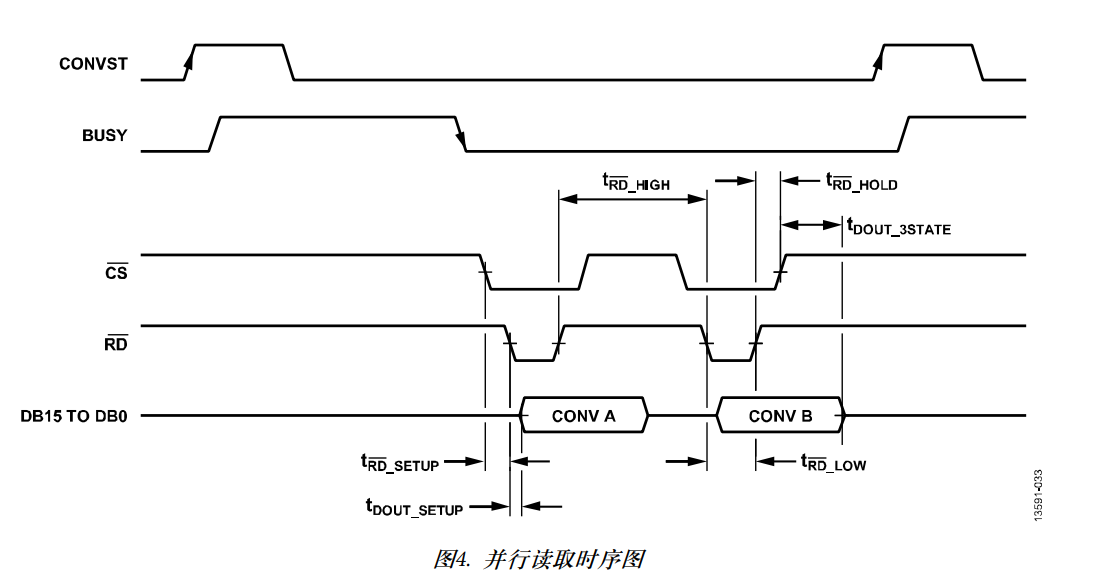

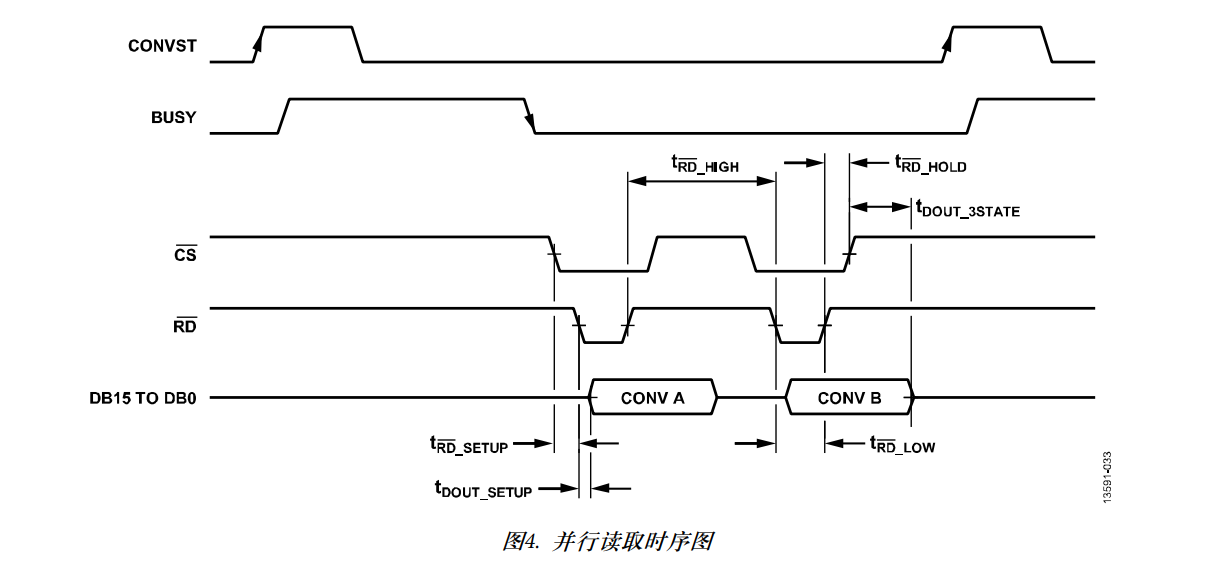

三,并行读时序

四,代码编写


使用这两张图,编写FPGA程序。
