项目场景：

在某些情况下我们想要将RTKPLOT绘制的一些图像保存为我们想要的格式，但RTKPLOT仅支持导出.jpg或.bmp格式的文件，本文通过使用RTKPLOT导出卫星数据，并使用Python绘制观测站上卫星的信号图，以此来保存自己想要的文件格式。

1.在RTKPLOT中导入Obs文件

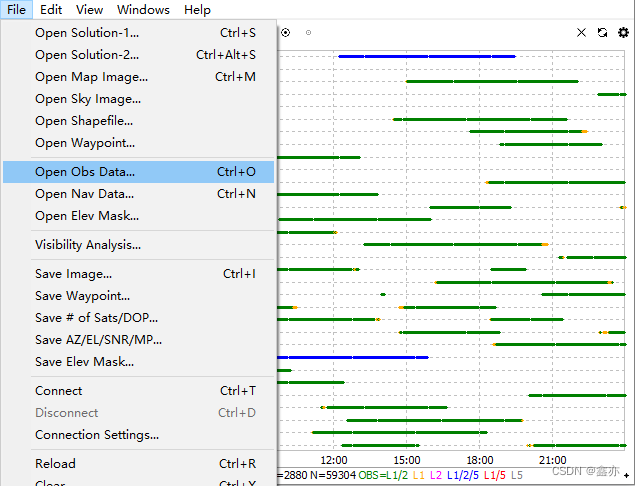

依次点击File->Open Obs File，选择Obs文件。

 点击右上角的设置按钮。

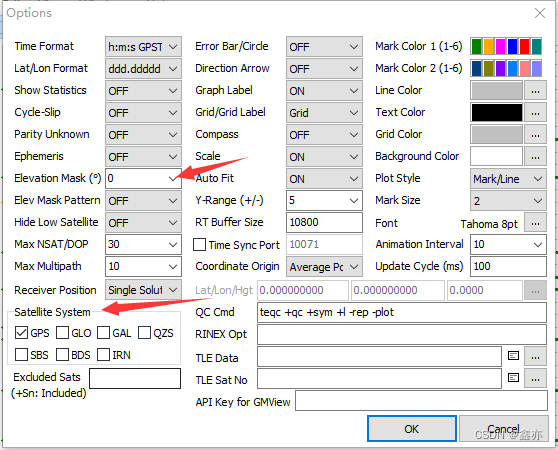

设置卫星高度角并选择卫星系统。

2.导出卫星数据

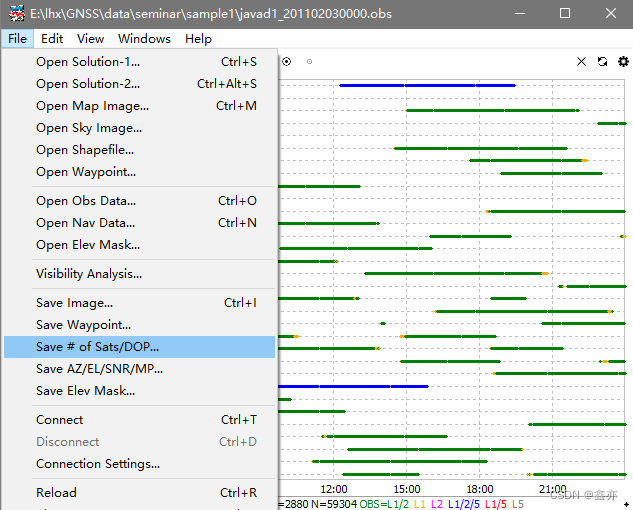

依次点击File->Save # of Sats/DOP...，导出卫星数据。

 导出的数据文件如下（.txt格式）

 3.使用Python绘制观测站上卫星的信号图

# -*- coding: gbk -*-

import matplotlib.pyplot as plt
import matplotlib.dates as mdates
from dateutil import parser

#从文件中读取数据并存入列表
f = open('test2.txt', 'r')
TIME = []
NSAT = []
GDOP = []
PDOP = []
HDOP = []
VDOP = []
ln = f.readline()
while ln:
    ln = f.readline()
    if not ln:
        break
    str = ln.split()
    TIME.append(str[1])
    NSAT.append(int(str[2]))
    GDOP.append(float(str[3]))
    PDOP.append(float(str[4]))
    HDOP.append(float(str[5]))
    VDOP.append(float(str[6]))
f.close()

ax = plt.subplot()

#格式化时间
hours = mdates.DateFormatter('%H:%M')
ax.xaxis.set_major_formatter(hours)
time = [parser.parse(x) for x in TIME]

#描点
plt.plot(time, NSAT, color='g',marker='s',linestyle='dashed',markersize= 1,linewidth = 0.3)
plt.plot(time, GDOP, color='y',marker='s',linestyle='solid',markersize= 1,linewidth = 0.3)
plt.plot(time, PDOP, color='r',marker='s',linestyle='solid',markersize= 1,linewidth = 0.3)
plt.plot(time, HDOP, color='b',marker='s',linestyle='solid',markersize= 1,linewidth = 0.3)
plt.plot(time, VDOP, color='r',marker='s',linestyle='solid',markersize= 1,linewidth = 0.3)

#格网
plt.grid(linestyle = '--', linewidth = 0.5)

plt.ylabel("# OF SATELLITES /DOP (EL>=0")

#设置图片大小
plt.gcf().set_size_inches(15, 7)

#支持jpg、png、svg等格式
plt.savefig('dopAndNsat.svg', dpi=360)
plt.show()

4.生成结果
