硬件交互、驱动层、系统层和应用层的完整链路。

一、先明确核心组件（RK 平台 Sensor 框架核心构成）

在开始流程前，先梳理关键组件，方便理解后续流转：

1. 硬件层：Sensor 设备（如摄像头、加速度传感器、光线传感器）、RK 主控芯片（如 RK3568/RK3588）、传输总线（I2C/SPI/CSI-2 等，摄像头常用 CSI-2，常规传感器常用 I2C）、电源管理模块。
2. 驱动层：Sensor 驱动（适配具体 Sensor 型号）、RK 平台总线驱动（I2C/CSI-2 驱动）、Linux 内核子系统（V4L2/IIO 子系统，分别对应图像类 / 非图像类 Sensor）。
3. 系统层：HAL 层（硬件抽象层，如 Camera HAL、Sensor HAL）、Android/Linux 系统服务（如 Android 的 Camera Service、SensorService）。
4. 应用层：第三方 APP（如相机 APP、计步 APP）、系统自带应用。

---

二、RK 平台 Sensor 数据完整流程（分两类核心场景）

RK 平台上 Sensor 主要分为图像类 Sensor（如摄像头）和非图像类 Sensor（如加速度、光线、陀螺仪），两者流程略有差异，分别拆解：

场景 1：图像类 Sensor（摄像头，最典型，基于 V4L2 框架）

以手机 / 平板 / 工控机的摄像头采集为例，流程如下：

1. 硬件初始化阶段

   • 上层 APP（如相机 APP）发起 “打开摄像头” 请求，通过系统服务传递到 HAL 层。
   • HAL 层调用 RK 平台内核驱动接口，向 Sensor 发送初始化指令（通过 I2C 总线，因为 Sensor 的配置寄存器通常走 I2C 控制）。
   • Sensor 收到指令后，完成自身初始化（如设置分辨率、帧率、曝光参数），同时 RK 主控的 CSI-2 控制器也完成初始化（配置传输带宽、数据格式）。
   • 电源管理模块为 Sensor 和 CSI-2 控制器供电，确保硬件进入工作状态。

2. 数据采集与传输阶段

   • Sensor 按照配置的帧率持续采集图像数据（将光信号转换为电信号，再转换为数字图像数据，如 YUV/RGB 格式）。
   • Sensor 通过CSI-2 总线将图像数据传输到 RK 主控的 CSI-2 接收控制器，主控对数据进行初步校验（确保传输无错误）。
   • 主控将接收的数据通过 DMA（直接内存访问）传输到内核预设的内存缓冲区（无需 CPU 参与，提升效率），此时数据进入 Linux 内核的 V4L2 子系统。

3. 数据处理与向上流转阶段

   • V4L2 子系统将图像数据封装为 V4L2 帧格式，提供给上层 HAL 层。
   • HAL 层对数据进行初步处理（如降噪、白平衡、自动对焦优化，RK 平台通常会集成自研的 ISP（图像信号处理器），此步骤可能在 ISP 中完成硬件加速）。
   • HAL 层处理后的图像数据传递到 Android 的 Camera Service（系统服务），Service 负责管理多个 APP 的摄像头请求、数据分发。
   • 相机 APP 通过绑定 Camera Service，获取到处理后的图像数据，最终在 APP 界面上显示预览，或进行拍照 / 录像存储。

4. 停止采集阶段

   • APP 发起 “关闭摄像头” 请求，系统服务通知 HAL 层停止采集。
   • HAL 层调用驱动接口，通过 I2C 总线向 Sensor 发送停止指令，Sensor 停止采集并进入低功耗状态。
   • 电源管理模块切断 Sensor 和 CSI-2 控制器的供电，内核释放内存缓冲区，完成资源回收。

场景 2：非图像类 Sensor（加速度 / 光线 / 陀螺仪，基于 IIO 框架）

以加速度传感器采集计步数据为例，流程如下：

1. 硬件初始化阶段

   • 上层 APP（如计步 APP）通过系统 API 请求访问加速度传感器，请求传递到 Android 的 SensorService。
   • SensorService 调用 RK 平台的 Sensor HAL 层，HAL 层通过 I2C 总线向加速度 Sensor 发送初始化指令（设置采样率、量程、中断触发条件）。
   • Sensor 完成初始化，RK 主控的 I2C 控制器也完成配置，电源管理模块为 Sensor 供电。

2. 数据采集与传输阶段

   • Sensor 持续采集物理数据（如加速度变化），转换为数字信号后存储在自身缓存中。
   • 满足触发条件时（如达到采样周期，或数据变化超过阈值），Sensor 通过中断引脚通知 RK 主控（或通过 I2C 主动上报）。
   • 主控收到中断后，通过 I2C 总线读取 Sensor 缓存中的数据，或由 Sensor 主动通过 I2C 将数据传输到主控。
   • 主控将数据通过 DMA 传输到 Linux 内核的 IIO（工业 I/O）子系统对应的内存缓冲区。

3. 数据处理与向上流转阶段

   • IIO 子系统将传感器数据封装为标准 IIO 数据格式，提供给 HAL 层。
   • Sensor HAL 层对数据进行校准（如消除零漂、误差补偿，RK 平台通常提供校准参数配置接口）。
   • 校准后的数据传递到 SensorService，Service 负责数据过滤、分发（如同时给多个 APP 提供数据）。
   • 计步 APP 通过注册传感器监听事件，获取到加速度数据，进行计步算法运算，最终展示计步结果。

4. 停止采集阶段

   • APP 退出或停止监听传感器，SensorService 通知 HAL 层停止获取数据。
   • HAL 层通过 I2C 总线向 Sensor 发送休眠指令，Sensor 进入低功耗状态，主控切断 Sensor 供电，内核释放资源。

---

三、关键环节补充（RK 平台特色）

1. 驱动适配：RK 提供统一的 Sensor 驱动框架，厂商只需针对具体 Sensor 型号（如 OV5640 摄像头、ADXL345 加速度传感器）编写适配驱动，对接 RK 的 I2C/CSI-2 总线驱动，无需修改内核核心逻辑。
2. ISP 硬件加速：RK 高端主控（如 RK3588）集成自研 ISP，图像类 Sensor 的数据降噪、锐化、色彩增强等处理由 ISP 硬件完成，大幅提升处理效率，降低 CPU 占用。
3. HAL 层定制：RK 提供 Android/Linux 的 HAL 层参考实现，厂商可根据需求定制（如调整摄像头成像参数、传感器校准逻辑），适配不同应用场景。
4. 电源管理优化：RK 平台针对 Sensor 设计了低功耗管理机制，闲置时自动切断 Sensor 供电，唤醒时快速初始化，兼顾性能和续航。

总结

1. RK 平台 Sensor 流程核心是 “硬件层→驱动层（V4L2/IIO）→系统层（HAL / 系统服务）→应用层” 的自上而下指令下发、自下而上数据流转。
2. 图像类 Sensor 依赖 CSI-2 总线 + V4L2 框架，非图像类 Sensor 依赖 I2C 总线 + IIO 框架，两者均通过 I2C 完成 Sensor 配置。
3. RK 平台的 ISP 硬件加速、统一驱动框架、低功耗管理是其核心特色，保障了 Sensor 数据采集的高效性和稳定性。

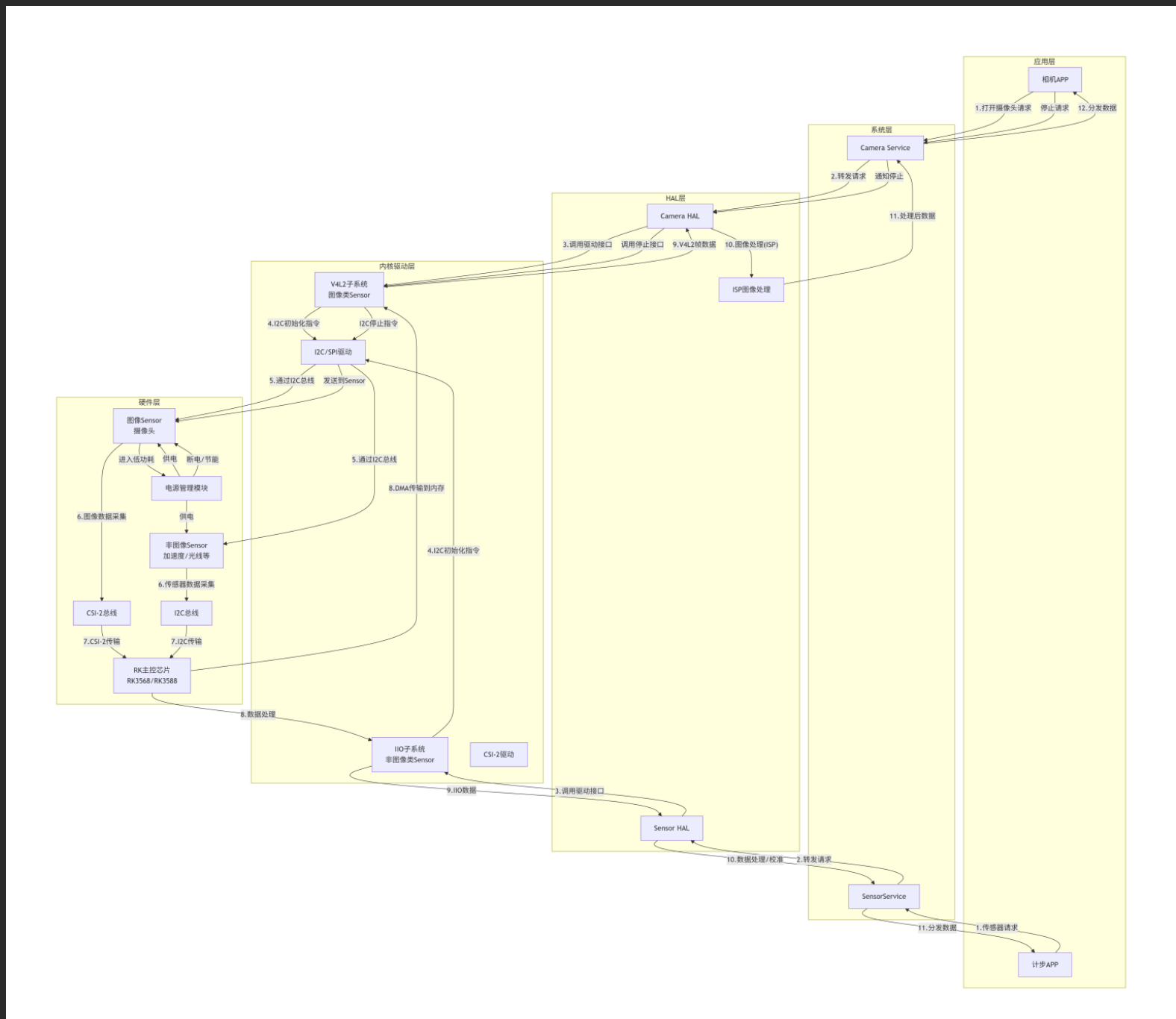

流程说明：

图像类Sensor（摄像头）流程：

1. 初始化阶段：应用发起请求 → 系统服务 → HAL层 → V4L2驱动 → I2C驱动 → Sensor初始化

2. 采集传输阶段：Sensor采集 → CSI-2总线 → RK主控 → DMA传输 → V4L2缓冲区

3. 处理展示阶段：V4L2数据 → HAL/ISP处理 → Camera Service → 应用显示

4. 停止阶段：反向关闭流程，Sensor进入低功耗

非图像类Sensor流程：

1. 应用请求 → SensorService → Sensor HAL → IIO驱动 → I2C驱动 → Sensor初始化

2. Sensor采集 → I2C总线 → RK主控 → IIO子系统 → Sensor HAL处理 → 应用使用

关键特点：

• 双总线架构：控制用I2C，图像数据传输用高速CSI-2

• 分层架构：严格的分层设计，每层职责清晰

• 电源管理：全链路电源控制，优化功耗

• 平台优化：RK平台的ISP和硬件加速能力在HAL层体现

这个流程图清晰地展示了从硬件到应用的数据完整链路，以及两类Sensor的不同处理路径。

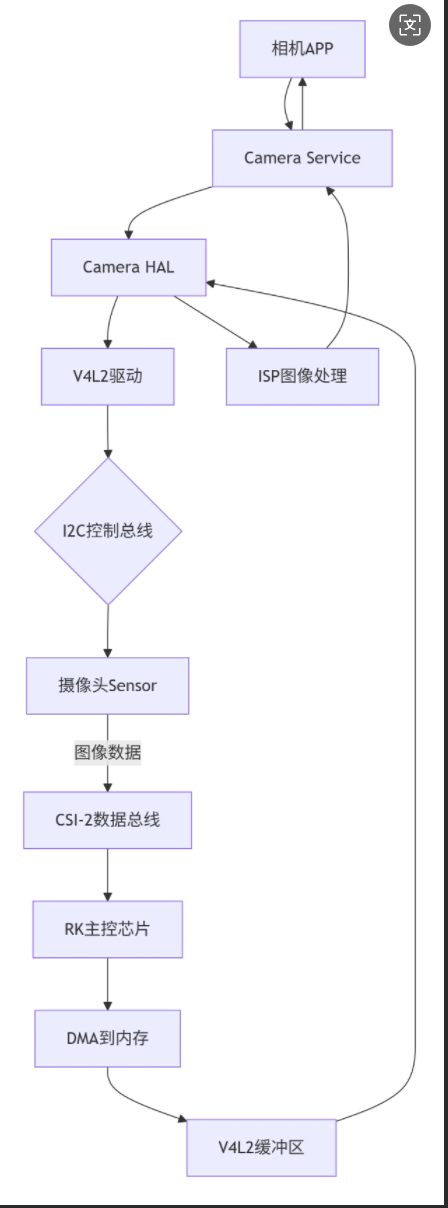

流程说明：

1. 控制路径（下行，蓝色箭头）：

   • 相机APP发起请求 → Camera Service → Camera HAL → V4L2驱动 → I2C总线 → 摄像头Sensor

   • 主要用于初始化、参数配置和控制指令

2. 数据路径（上行，橙色箭头）：

   • Sensor采集图像 → CSI-2总线 → RK主控 → DMA传输 → V4L2缓冲区 → Camera HAL → ISP处理 → Camera Service → 相机APP显示

   • 图像数据的主传输路径

3. 关键组件：

   • I2C总线：控制总线，用于配置Sensor参数

   • CSI-2总线：高速数据总线，传输图像数据

   • DMA：直接内存访问，高效传输数据

   • ISP：图像信号处理器，进行图像优化处理

总结版

首先，是“下达指令”的控制流，这是一个自上而下的过程。
当我们在相机App里点击拍照或预览时，这个请求会经由Android系统的Camera Service，下发给硬件抽象层Camera HAL。HAL层会调用Linux内核标准的V4L2驱动框架。驱动层通过I2C控制总线，像发送一封封精确的调参信件，去初始化并配置摄像头Sensor的各项参数，比如分辨率、帧率和曝光时间。至此，硬件设备被成功唤醒并准备就绪。

紧接着，是反向的、“上传数据”的数据流，这是一个自下而上的过程。
Sensor按照指令开始工作，将光信号转换为原始图像数据。这些海量的像素数据不走“慢速”的I2C通道，而是通过专为高速图像传输设计的CSI-2数据总线，源源不断地输送到RK主控芯片。为了极致效率，主控会通过DMA（直接内存访问）技术，将数据直接搬运到内核中V4L2框架管理的内存缓冲区，这个过程几乎不消耗CPU资源。

数据到达内核缓冲区后，流程再次向上回溯。V4L2将数据送回Camera HAL。在这里，RK平台集成的ISP（图像信号处理器） 会发挥关键作用，进行诸如降噪、色彩校正等硬件加速处理，将原始数据转化为高质量的画面。处理后的图像数据经Camera Service调度，最终回传给相机App，完成预览显示或照片存储。

总结来说，这个流程的核心思想有三个：
第一是控制与数据分离，用I2C做精准控制，用高速CSI-2专责传输，效率最大化。
第二是分层解耦，从应用到驱动，各层职责清晰，保证了系统的稳定性和可移植性。
第三是平台优化，在HAL层通过ISP进行硬件加速处理，充分发挥了RK芯片的算力优势。这正是现代移动平台摄像头系统工作的一个经典范式。
