FlyMCU烧录出错的问题

  报错信息如下：

开始连接...12, 接收到:00 E0 00
开始连接...25, 接收到:00 E0 00 00 00 1F 1F
在串口COM3连接成功@57600bps，耗时4657毫秒
芯片内BootLoader版本号：3.1
芯片PID：00000421
芯片已设置读保护
芯片有读保护，请先擦除器件以清除读保护
开始去除读保护(全片擦除时间会比较长，请耐心等候!)
去除读保护，并擦除成功
开始连接...7, 接收到:00 1F 1F
在串口COM3连接成功@57600bps，耗时1078毫秒
芯片内BootLoader版本号：3.1
芯片PID：00000421
芯片已设置读保护
第1140毫秒，已准备好
开始编程芯片，共需写入30KB,耗时1140毫秒
写入出错在0KB,进度100%,耗时1172毫秒

  总是会在写入程序的时候出错，提示写入出错在0KB,进度100%,耗时1172毫秒这样的信息，不知道为什么，总是会这样，偶尔会正常，但是大多数情况会出问题。。。
使用STM32 STLink Utility软件擦除掉芯片后，再使用FlyMCU烧录就会正常，但是没过多久就可能又烧不进去了。 我的芯片是STM32F446RCT6。我现在怀疑是芯片的问题，等新的芯片到了之后再看看会不会还有同样的问题。。。
  下面是我的电路设计图，我是没有使用CH340的RTS和DTR引脚的，直接用两个按键控制MCU的RST和BOOT0的。

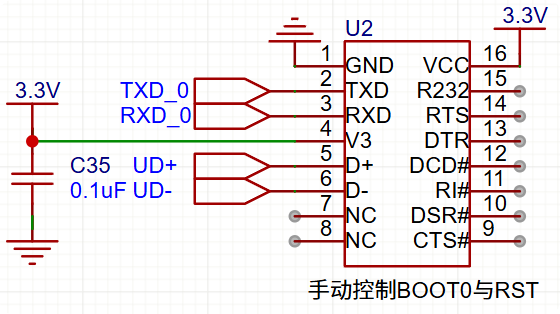

CH340电路：

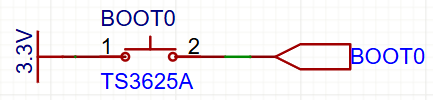

BOOT0控制：

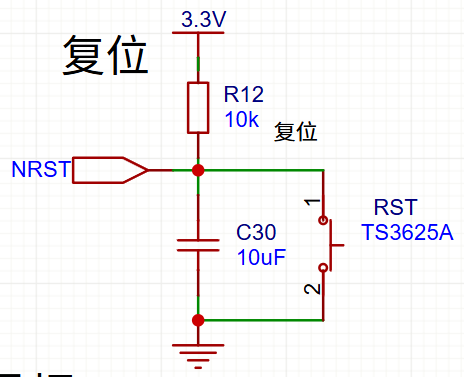

复位按键：

  现在又好了，下载好几次又都正常了，真没招了，硬件就是这样，你不知道它为什么出问题，也不知道它为什么又没问题了。。。

补充一下这个电路的下载流程，因为复位和BOOT0都是通过按键控制的，所以在FlyMCU中就不用DTR和RTS引脚控制

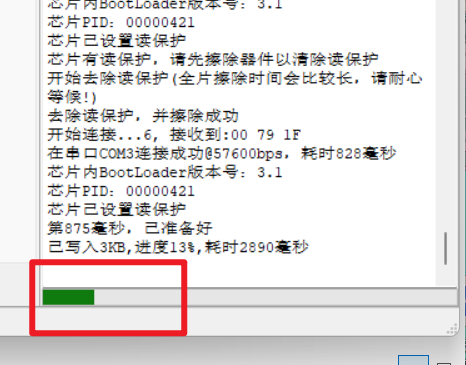

  然后点击开始编程，此时软件会等待MCU的BootLoader的回复信息，此时需要我们先按下BOOT0的控制引脚，拉高BOOT0，然后按下复位按钮，进入BootLoader程序，注意，此时不要松开Boot0的按钮，等看到下面的进度条之后就可以松开了，然后就能在软件上看到下载成功了。

芯片默认是Boot0和Boot1都是接地的，此时从Flash启动程序

软件下载

  FlyMCU和STM32 STLink Utility软件可以去官网下载（推荐使用STM32CubeProgrammer）。

后续发现

  使用STM32CubeProgrammer串口连接，同样一直提示读保护被开启，问题是我明明没有开启过读保护，就算使用STM32STLink utility工具设置和擦除芯片内容后，依旧会提示读保护。。。没招了 要想继续使用串口下载就只能换芯片了
解决办法
  在重新打板之后，倒腾了一会，发现了解决方法，方法如下：

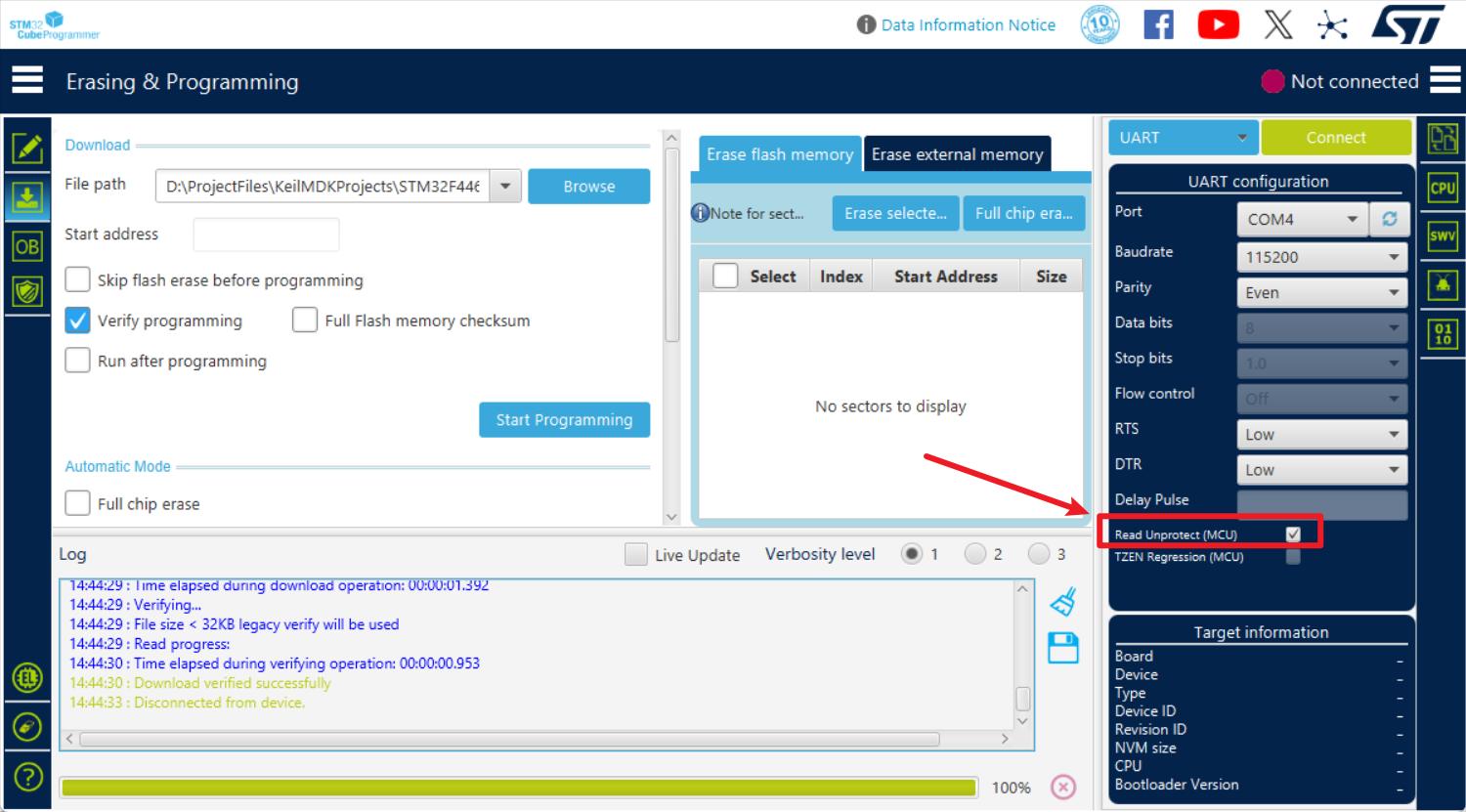

  首先，必须选择STM32CubeProgrammer烧录软件，同时，使用串口下载时必须勾选Read Unprotect(MCU)选项

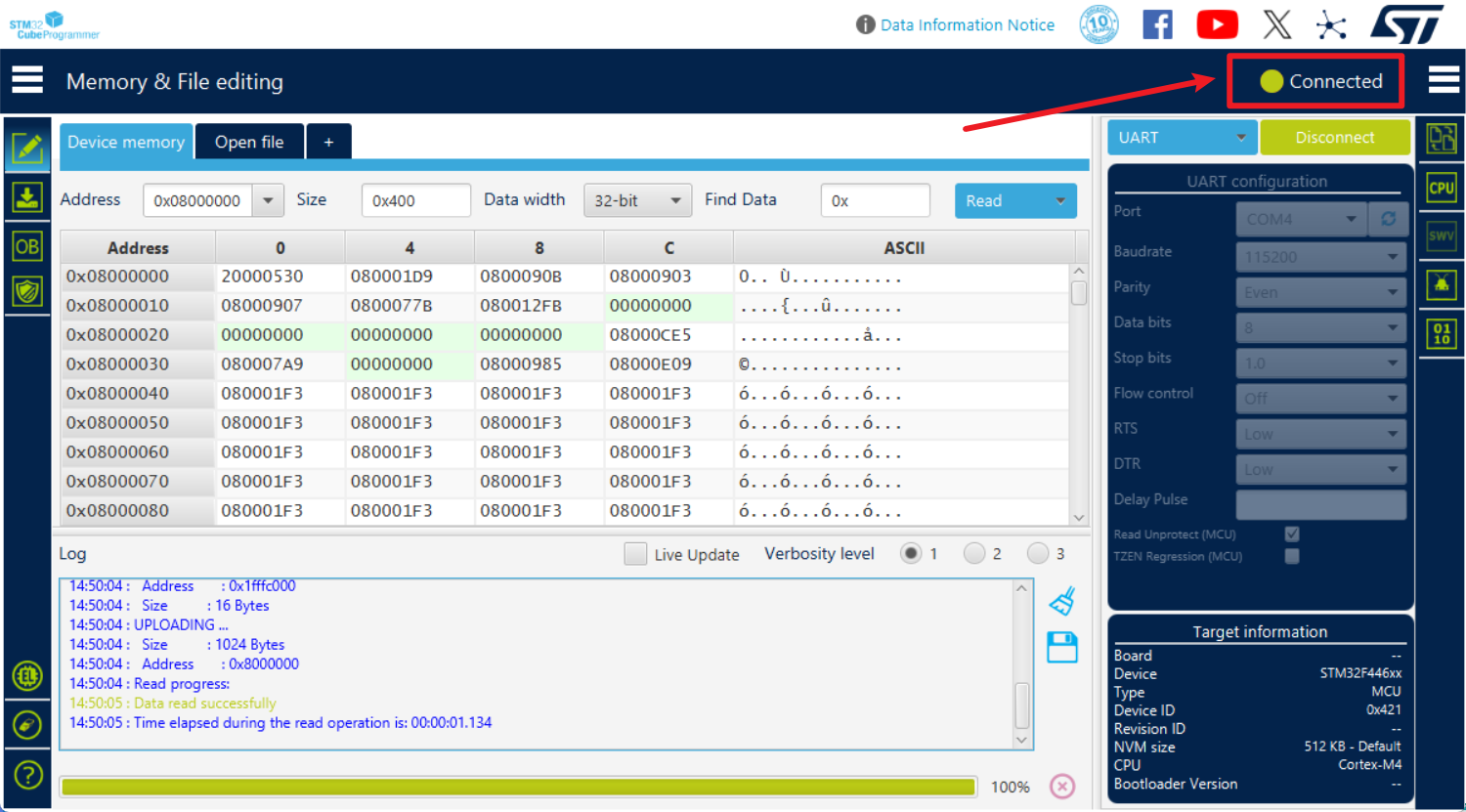

  勾选完后，将BOOT0使用跳线帽选择高电平，选择UART，刷新下面的串口，然后点击Connect进行连接，然后立即按下复位按钮，此时软件会出现两个错误弹窗，不用管，可以看到右上角显示现在已经连接上了，此时就可以进行烧录了。

  如果按照上面的操作始终提示错误信息，连接不上，首先检查下列内容：

• 串口是否被占用
• BOOT0引脚是否拉高
• 软件右上角连接方式是否选择UART，并勾选了下面的Read Unprotect(MCU)

 如果上面的步骤都是正确的，那么你就把STM32CubeProgrammer软件关闭，然后重新打开，再次按照上面的流程设置一下，然后点击Connect并按下复位按钮，正常情况下即可连接成功！

更新：
  当我再次拿出来进行测试的时候，发现又不行了，即使按照上面的流程也连接不上软件，还是同样的问题。。。服了

再后续分析

  博主使用的STM32F446RCT6的芯片，经过多次改版后才发现了上面的解决办法，博主使用STM32F103C8T6芯片通过FlyMCU以及STM32CubeProgrammer软件进行串口下载都是完全正常没问题的，但是对于F446这个芯片就出现了上面所说的一系列问题，换了新的芯片也是有问题，因此猜测可能与该款芯片有部分关系。同时上述的解决办法是博主在将电路设计进行优化后的结果，优化之前的板子是无论如何也连接不上的，因此可能也与电路设计有关。但是正常情况下应该是直接就可以连接的，所以对于这款F446芯片我是觉得多少有点问题。

最终找到的解决方法

  带着怀疑的心态，我换了一个CH340芯片，将原来的CH340C换成了CH340N，然后重新打板，发现换成CH340N芯片之后，通过FlyMCU以及STM32 Cube Programmer都能正常使用串口烧录了，只不过FlyMCU烧录偶尔可能会失败，这应该是正常的，没想到居然跟串口芯片有关，找了很久很久很久的问题终于解决了！烧录成功的界面如下图所示！

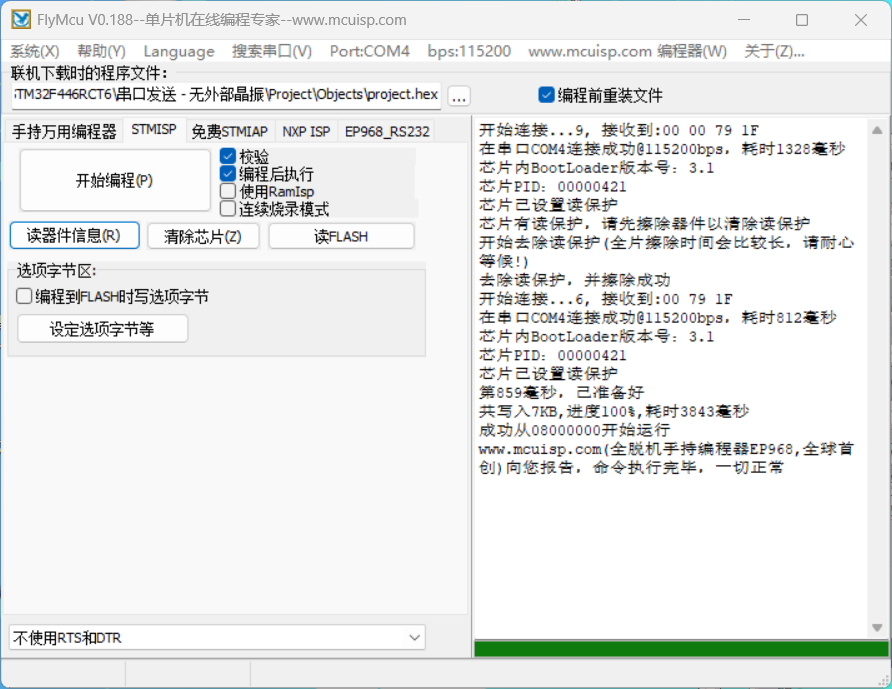

• FlyMCU烧录成功！

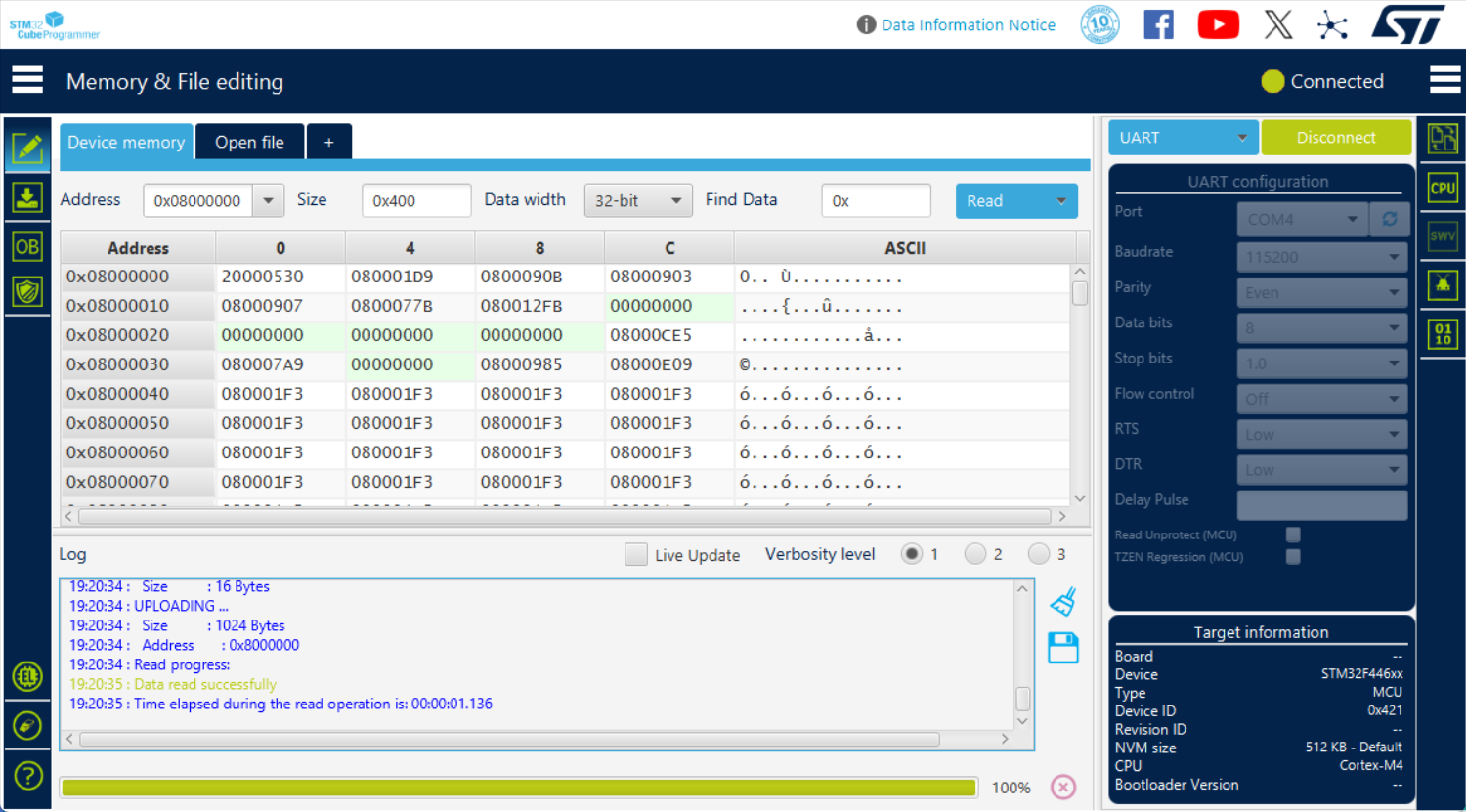

• STM32 Cube Programmer连接成功截图！（不需要勾选任何选项，只需要将BOOT0拉高，甚至不需要按复位按键，感觉还是STM32 Cube Programmer更方便）

如果连不上可以拔一下你的线再插上，然后重新Connect，就能连上了，另外如果你的程序用到了USART1，那么建议不要勾选Run after programming(编程后执行)选项

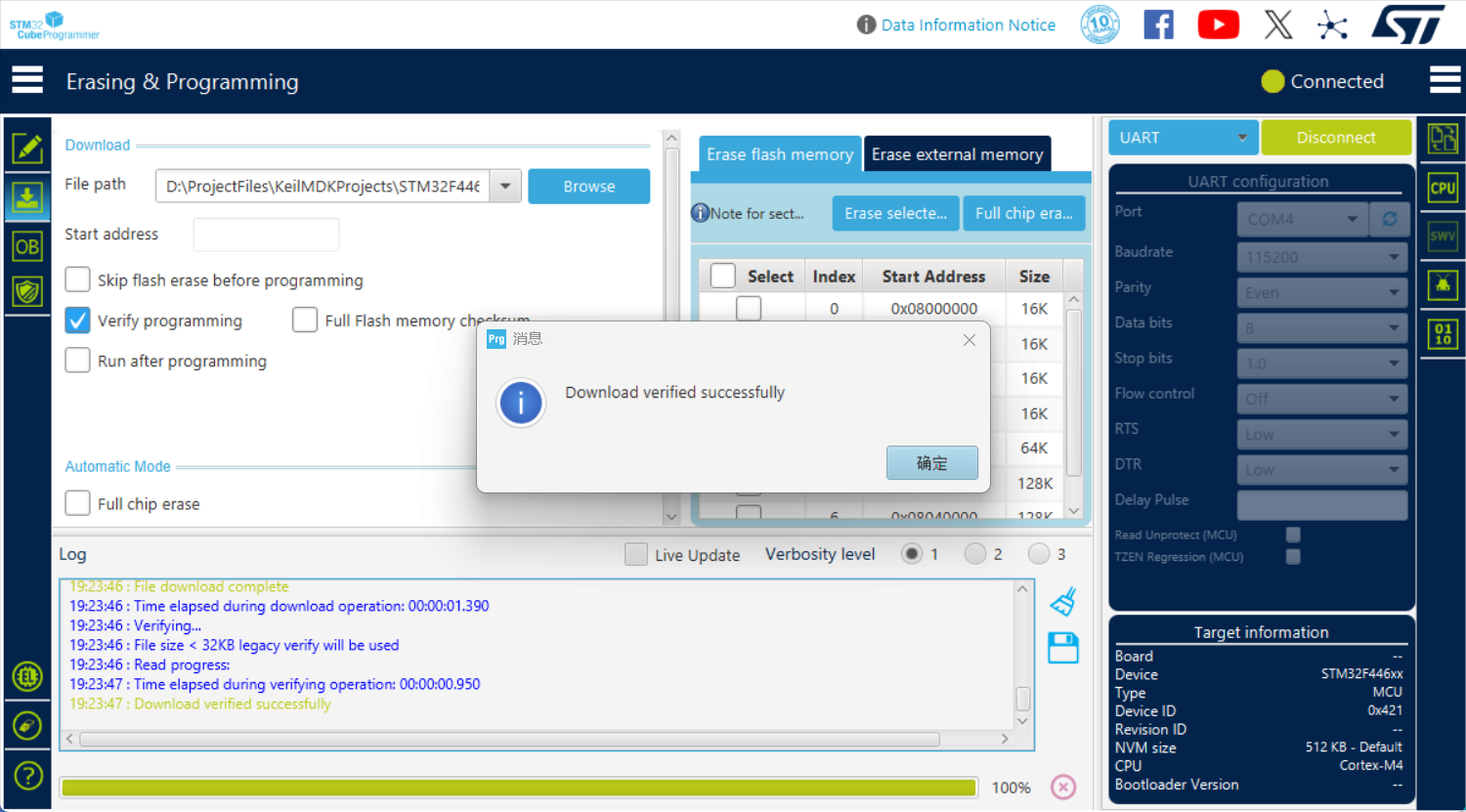

• STM32 Cube Programmer烧录成功截图


总结

  本文分析总结了在对STM32F446RCT6芯片使用串口下载过程中遇到的各种问题，并给出了最终的解决办法。最终的解决方法就是将CH340C芯片更换为CH340N芯片，避免了下载失败、STM32CubeProgrammer软件连接不上等问题。不推荐使用FlyMCU软件，bug比较多，最好使用STM32CubeProgrammer下载。
