最近在搞Stewart平台仿真，这玩意儿确实带劲。咱们今天不整虚的，直接上干货聊聊怎么用MATLAB从零撸个并联机器人仿真。先说说运动学逆解这个硬骨头——毕竟想让六条腿协调运动，没点数学底子真玩不转。

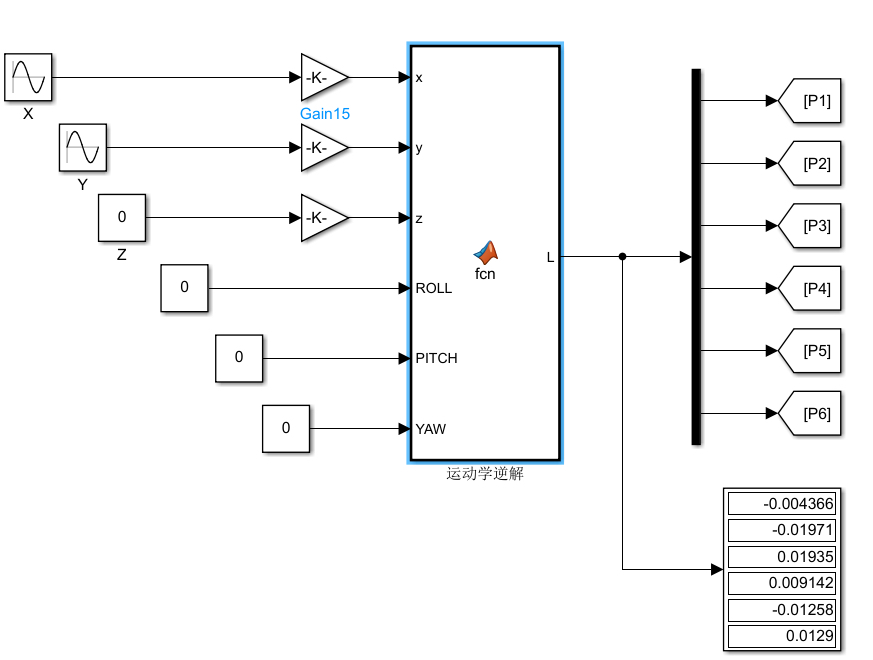

先看个简化版逆解代码片段：

function leg_length = inverse_kinematics(platform_pose, base_points, platform_points)
    R = eul2rotm(platform_pose(4:6));  % 欧拉角转旋转矩阵
    T = platform_pose(1:3);            % 平移向量
    transformed_pts = (R * platform_points')' + T;
    leg_vectors = transformed_pts - base_points;
    leg_length = vecnorm(leg_vectors, 2, 2);
end

这代码核心就干三件事：1）计算平台坐标系旋转后的姿态；2）把上平台点转换到基坐标系；3）算每条支腿的向量长度。注意这里用了向量化计算，比for循环快不是一星半点。重点是这个eul2rotm，不同旋转顺序结果差老鼻子了，建议用ZYX顺序别整岔了。

动力学这块更刺激，咱们用牛顿-欧拉法搞个实时计算：

function tau = dynamics_solver(q, qd, qdd, m, I)
    g = [0; 0; -9.81];  % 重力加速度
    tau_gravity = m * g' * Jv;  % 雅可比矩阵得自己算
    tau_inertia = Jv' * m * Jv * qdd + Jw' * I * Jw * qdd;
    tau = tau_gravity + tau_inertia + friction_term(qd);
end

这动力学模型别直接拿去工业用啊，实际要考虑液压阻尼、关节间隙啥的。重点是这个雅可比矩阵J，得用运动学微分法来算，建议先数值验证再上解析解。

MATLAB并联机器人Stewart并联平台仿真s运动学逆解并联机器人运动学、动力学、算法、三维仿真Matlab Simulink simscape仿真自制

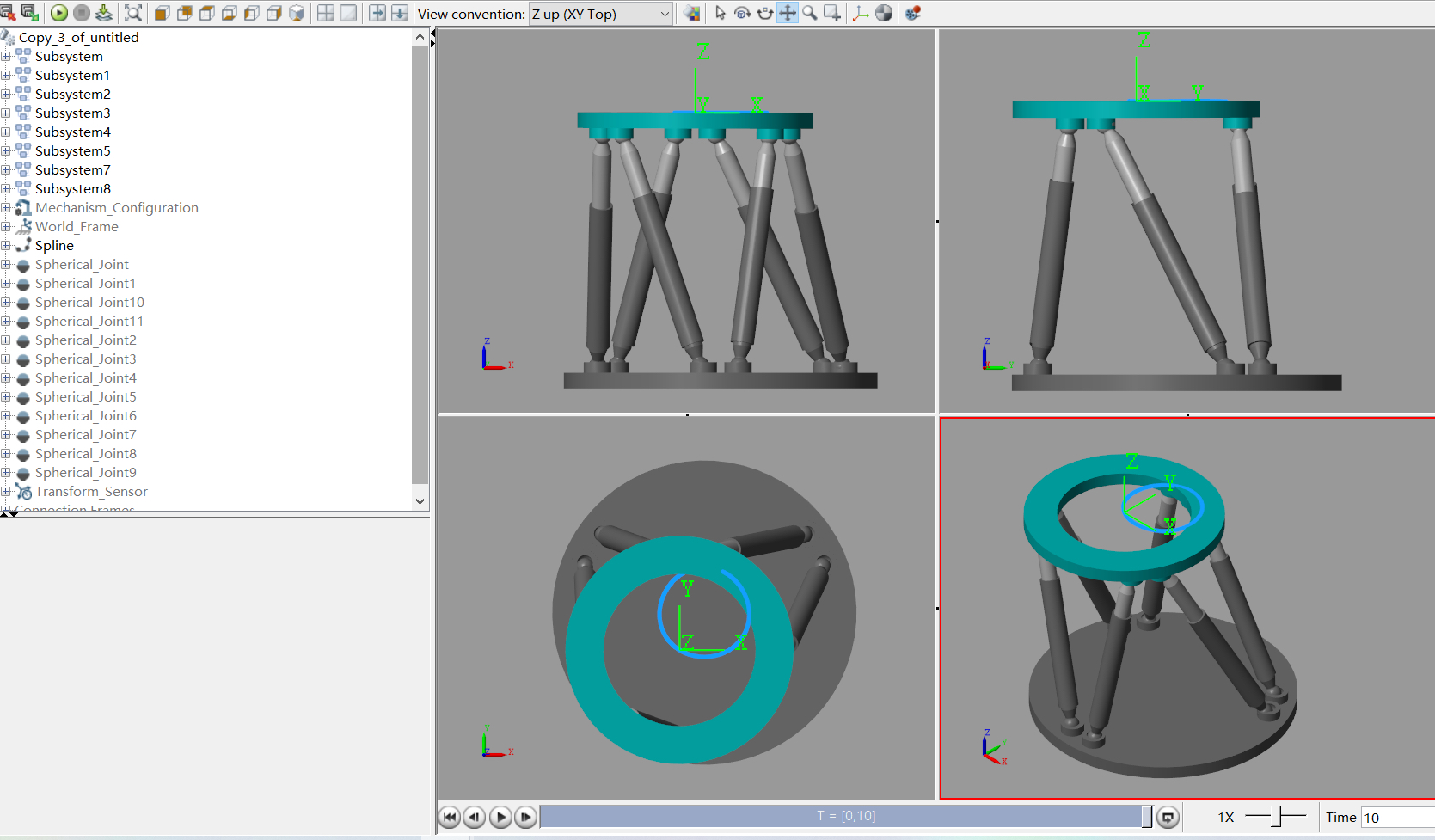

仿真界面得直观，咱们自己搓个实时可视化：

function update_plot(h, pose)
    R = eul2rotm(pose(4:6));
    platform_pts = (R * default_pts')' + pose(1:3);
    set(h.links, 'XData', [base_pts(:,1), platform_pts(:,1)],...
                 'YData', [base_pts(:,2), platform_pts(:,2)],...
                 'ZData', [base_pts(:,3), platform_pts(:,3)]);
    drawnow limitrate  % 比drawnow快三倍
end

用drawnow limitrate能让动画流畅得像德芙，实测100Hz刷新率无压力。这里有个坑：别直接用plot3重绘，用hgtransform做刚体变换性能更顶。

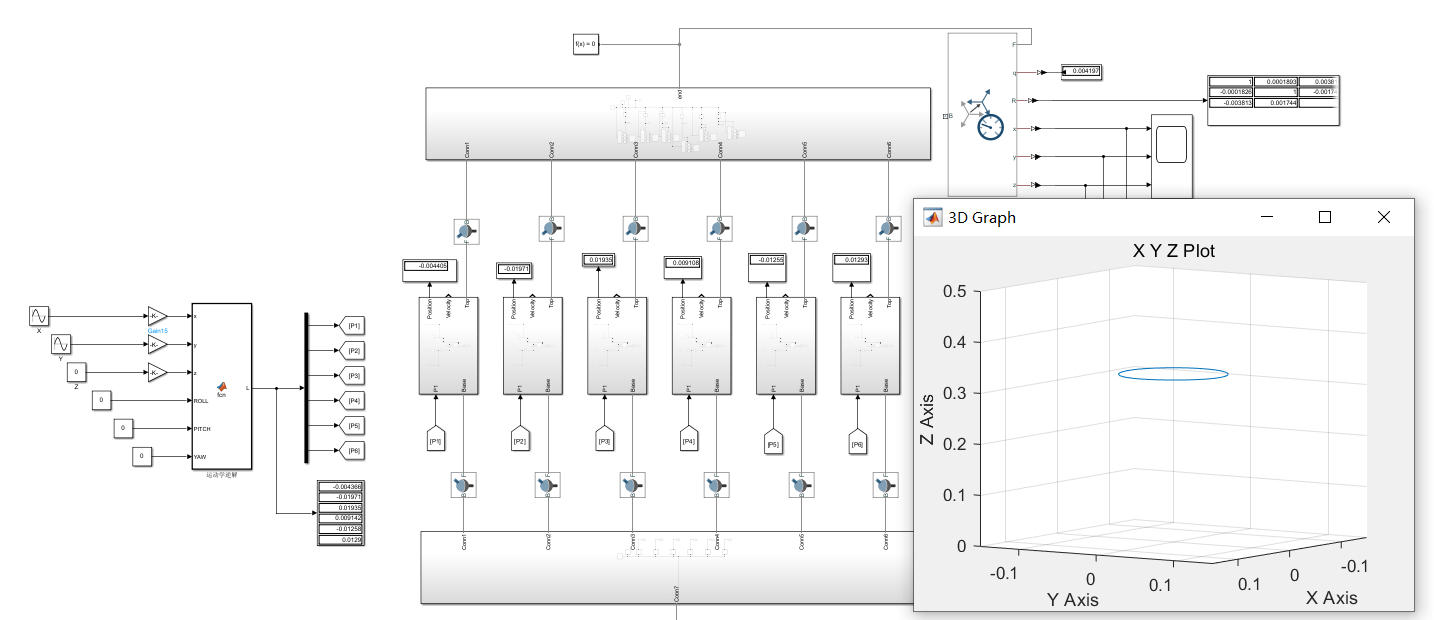

最后在Simulink里搭个混合仿真模型，核心是这个定制S-Function：

function sys = mdlDerivatives(~, ~, x, u, params)
    q = x(1:6);         % 关节位置
    dq = x(7:12);       % 关节速度
    F = inverse_dynamics(q, dq, u);  % 输入力
    ddq = forward_dynamics(q, dq, F);
    sys = [dq; ddq];    % 状态导数
end

这动力学闭环能跑出0.5ms的步长，配合Simscape的物理引擎做联合仿真，效果比纯数值解更贴近真实。记得把求解器换成ode15s，刚性系统用这个稳。

搞完这些再拿个轨迹规划验证下，比如螺旋上升轨迹：

t = 0:0.01:10;
z = 0.2 * sin(2*pi*t) + 0.1*t;
pitch = 0.1 * sin(pi*t);
traj = [zeros(size(t)); zeros(size(t)); z; zeros(size(t)); pitch; zeros(size(t))]';

跑起来能看到平台既升降又俯仰，这时候盯着支腿长度变化曲线，要是有突变赶紧查雅可比矩阵是不是算劈叉了。仿真这玩意儿就是个反复试错的过程，哪次要是一次跑通反而心里发毛。
