单臂路由实验

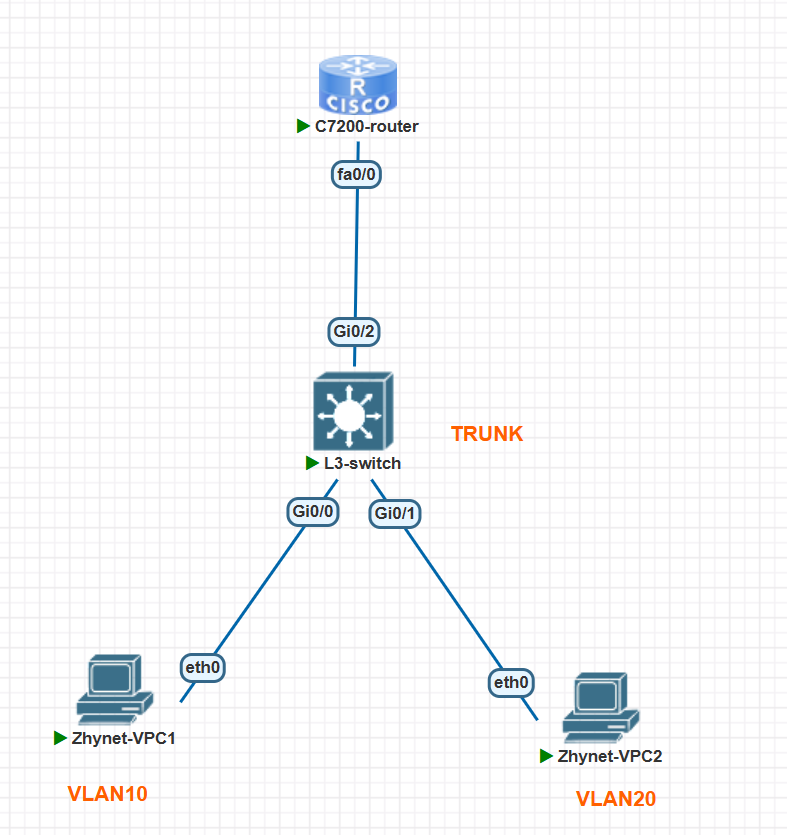

拓扑图

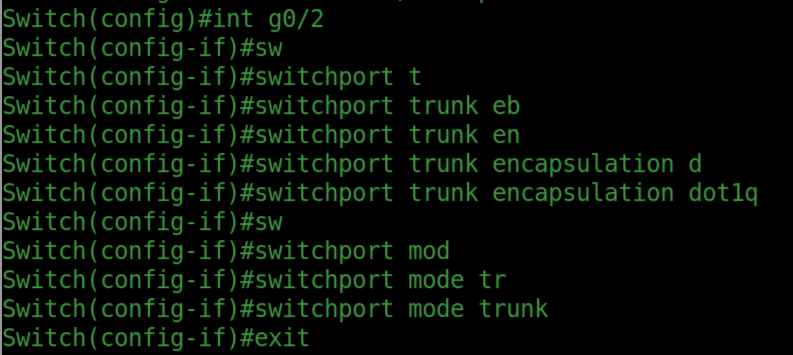

交换机对g0/2配置trunk

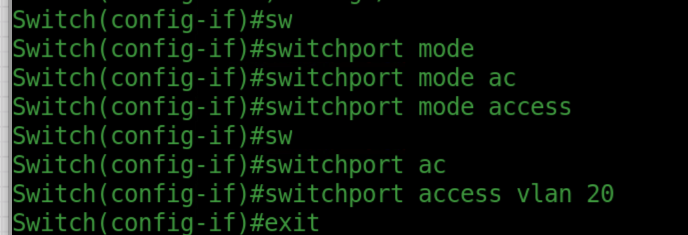

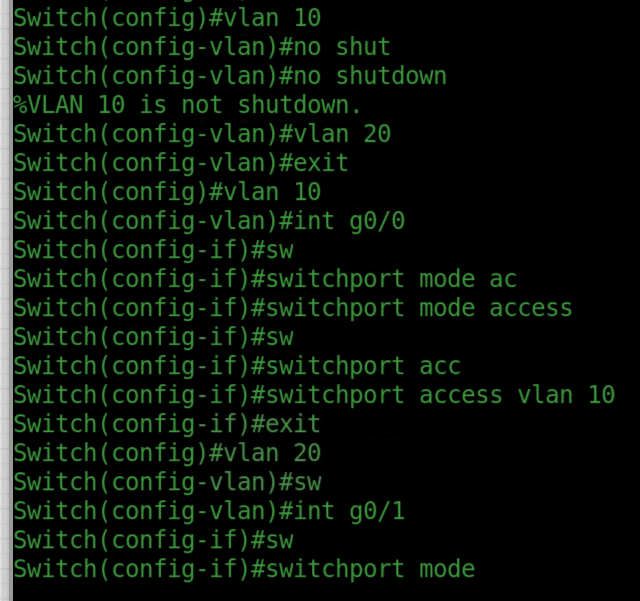

分别对g0/0和g0/1进行access配置

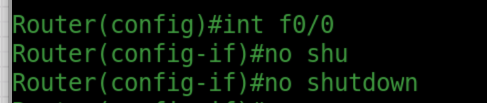

记得要打开端口

对路由器进行子接口配置

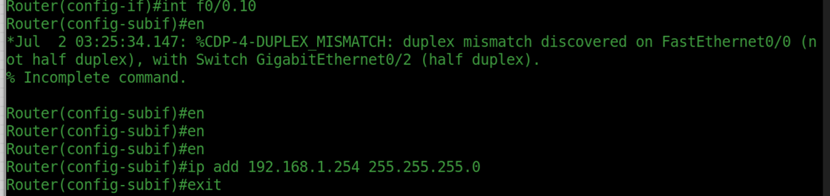

设置子接口0.10 配网关

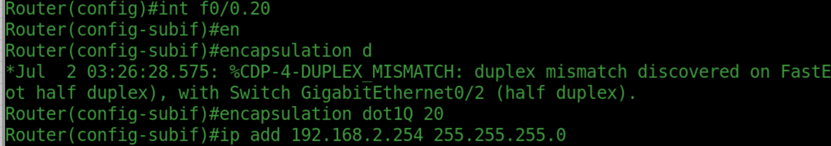

设置子接口0.20 配网关

分别对pc1和pc2进行配置ip

Pc1 :ip 192.168.1.1 198.168.1.254

Pc2 :ip 192.168.2.1 198.168.2.254

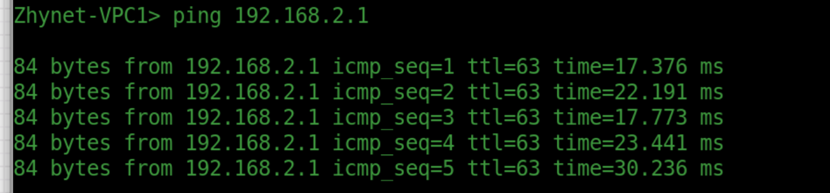

最后进行pc1连接pc2

可以连通

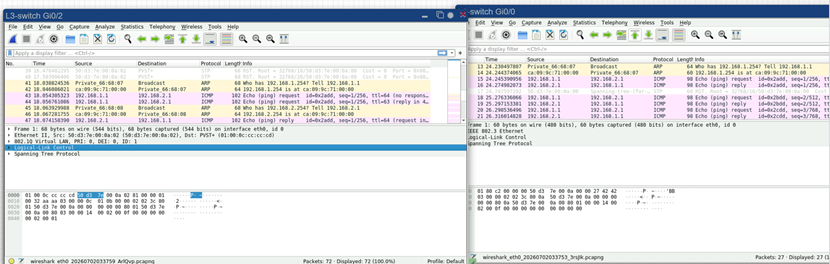

对g0/0和g0/2进行抓包，可以看到运行详情

相关知识点

什么是VLAN间路由通信？

不同VLAN+不同广播域（一个意思）+不同IP网段+不同路由器接口（一个意思）=三层路由通信，即VLAN间互通原理=VLAN间路由

交换机接口定义

二层接口

access接口（默认access vlan 1）

trunk接口（人为配置）

三层接口

由二层接口输入 no switchport直接转换而来，可以直接配置IP地址

定义：关闭了二层转发功能而开启了路由转发功能的物理接口。

VLAN路由接口（SVI） vlanif接口

例：

interface vlan 10（此处为vlan标签号）

单臂路由场景

接口还可以划分子接口

子接口是什么?

子接口定义：子接口是路由器真实物理接口逻辑划分出的虚拟接口，它和真实物理接口共用同一个MAC地址

例：

interface fastEthernet 0/0.(取值范围0-4294967295 只是一个标识)

可以封装vlan标签和剥离vlan标签

encapsulation dot1Q 10(vlan标签号）

IP address 192.168.1.254 255.255.255.0

在config配置视图下

执行查看和ping需要加个do

如

do show ip interface brief (查看所以接口IP配置情况）

do show ip route (查看路由表）

do show vlan brief（查看vlan关联情况，仅交换机可执行）

show f0/0.10(查看mac地址)

show ip all(看pc端的mac地址)
