输入135-38o6-7573.xv同步芯片本文将详细介绍AH1117的特性、工作原理、应用场景以及使用注意事项，帮助读者全面了解这款芯片。

 一、AH1117芯片概述：

AH1117-ADJ/1.2/1.5/1.8/2.5/2.85/3.3/5 是 最 大 输 出 电 流 为 1A 的 低 压 降 正 向 稳 压 器 ， 其 中AH1117-ADJ是可调输出电压版，只需要两个外接电阻即可实现输出电压在1.25V～13.8V范围内的调节，而AH1117-1.2/1.5/1.8/2.5/2.85/3.3/5是固定输出1.2V、1.5V、1.8V、2.5V、2.85V、3.3V、5V电压版。芯片内置温度保护。广泛应用于各种需要高精度，低压降正向稳压场合，例如便携式设备、电池充电器等。

二、基本特性

• 输出电压：输出电压可调，无需外部分压电阻，简化电路设计。
• 输出电流：最大1A连续输出，适合中小功率设备（如传感器、MCU、低功耗处理器）。
• 低功耗设计：典型压差（Dropout Voltage）约1.2V（@1A），输入电压需高于输出电压至少1.2V以维持稳压。

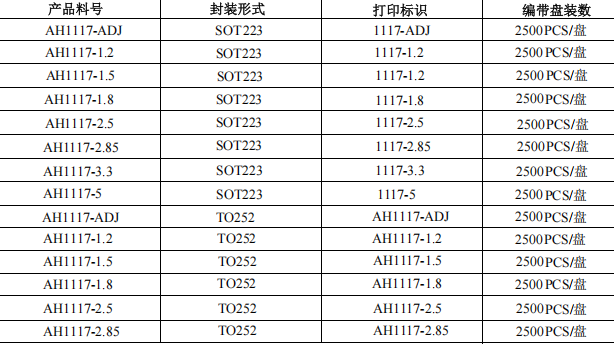

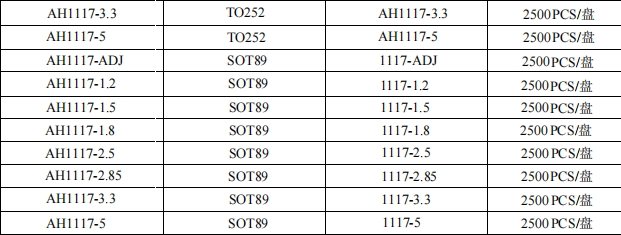

• 封装形式：常见为TO-252、SOT-223或SOT-89不同封装的散热性能有所差异，用户应根据实际功耗和散热条件选择合适的封装。

三、关键参数

• 输入电压范围：建议不超15V（具体需参考手册），例如5V输出需输入≥6.2V。
• 精度：输出电压精度通常±2%~±3%（受温度和负载影响）。
• 静态电流：低至几mA级别，适合电池供电场景。
• 保护功能：内置温度保护、过流保护、过热关断，但无反向电压保护。

四、典型应用场景

• 嵌入式系统：为STM32、ESP8266等MCU提供稳定电压（如3.3V）。
• 便携设备：低功耗传感器、蓝牙模块（1.8V/2.5V供电）。
• 工业控制：5V继电器或2.85V特定外围电路供电。
• 总之，AH1117固定输出1.2V、1.5V、1.8V、2.5V、2.85V、3.3V、5V电流1A低功耗线性芯片是一款性能稳定、应用广泛的低功耗线性稳压器，适合多种电子设备的电源管理需求。通过合理的设计和使用，它能够为系统提供高效、可靠的电源解决方案。无论是消费电子、工业控制还是医疗设备，AH1117都能发挥出色的性能，成为工程师们的得力助手。
•
•
