近年来，随着人形机器人逐渐从实验室走向实用化，它们频繁登上了技术新闻的头条。从高校比赛到企业研发跟进甚至亮相春晚舞台，从仿生步态到智能交互直至近期的运动竞赛（如马拉松、RoboCup 等），各种技术突破层出不穷。然而，随着人形机器人逐步走向产业化，底层控制系统的需求也越来越复杂，尤其是在多自由度关节、实时反馈与分布式架构的支持下，如何选择一款高效、稳定的底层通信协议成为一个至关重要的课题。

在这一过程中，EtherCAT（Ethernet for Control Automation Technology）凭借其极高的实时性和灵活的拓扑结构，成为许多机器人运动控制系统的理想选择。目前 EtherCAT 在人形机器人领域的应用还在探索阶段，与之相对的是其在工业机器人中的广泛应用无疑证明了它在多轴同步、实时数据传输和大规模节点协同方面的巨大优势。作为 EtherCAT 技术栈的重要推动者，acontis 的产品为开发者提供了完备的支持，助力机器人控制系统的优化与创新。

EtherCAT 技术概述与核心优势

EtherCAT 是一种基于以太网的实时工业通信协议，旨在满足高速、高同步和多节点控制的需求。与传统的以太网通信协议不同，EtherCAT 采用了独特的数据帧传输方式，使得它能在短时间内完成多个节点间的实时数据交换，极大提高了系统的效率和响应速度。

核心优势：

-微秒级实时性

数据处理几乎完全在硬件层面完成，减少了传输延迟。对于需要高频率和高精度控制的系统，EtherCAT 能提供近乎实时的响应能力。

-分布式时钟同步

EtherCAT 的分布式时钟技术能够确保各个节点的时间同步精度可达到亚微秒级，适合需要多轴协调控制的应用场景。

-灵活的拓扑结构

EtherCAT 支持多种网络拓扑结构，包括线型、星型、树型等。这使得它能够适应各种复杂的机器人系统，尤其是在分布式控制器部署上具备高度灵活性。

-高带宽与低开销

数据帧传输一次即可覆盖所有节点，避免了传统协议中的数据重复传输，大幅提升了带宽利用率，并降低了网络负担。

-支持上百节点

EtherCAT 支持数百个从站设备连接，能够满足人形机器人中多自由度关节和大量传感器的需求。

这些特性使 EtherCAT 在工业自动化、机器人控制、医疗设备等领域广泛应用，也为人形机器人提供了坚实的通信基础。

EtherCAT技术落地与高效验证工具

作为 EtherCAT 主站协议栈的领先提供商，acontis 提供了强大的协议栈（EC-Master）以及

易用的开发工具（EC-Engineer）。这些工具不仅广泛应用于工业自动化领域，也展现出在机器人系统中的潜力。在机器人系统通信中，acontis 的 EtherCAT 协议栈能够高效支持从多自由度关节的同步控制到传感器数据反馈的实时处理，确保机器人能够进行高精度、低延迟的控制。

核心组件：

-EC-Master 协议栈

作为 acontis 的核心产品，EC-Master 提供了高度优化的 EtherCAT 主站协议栈，支持 Windows、Linux RT、QNX、VxWorks 等多个操作系统平台。无论是在嵌入式控制器上，还是在工业 PC 上，EC-Master 都能高效运行，满足各种控制精度要求。

-EC-Engineer 调试工具

EC-Engineer 是一款图形化调试与配置工具，支持从站扫描、PDO 映射、诊断分析等功能。通过简化配置和调试过程，帮助开发者大大提高开发效率。

-实时扩展支持

在标准 Windows 环境下，acontis 提供了成熟的实时扩展方案来实现精确的周期调度，确保控制任务能够按时执行，满足高精度控制的需求。

-仿真与诊断接口

为了帮助开发者快速验证系统的稳定性，acontis 提供了支持虚拟从站、拓扑导入和在线诊断等功能的可视化产品，使得开发者能够在无硬件环境下进行仿真测试，并实时监控系统性能。

人形机器人中的运动控制需求与 EtherCAT 的适配性讨论

人形机器人控制系统的复杂性远超传统的机械臂，尤其是步态规划、力控反馈和实时姿态调整等任务要求极高的精度和同步性。为了解决这些挑战，EtherCAT 凭借其高同步性、低延迟和高带宽特性，恰好满足了这些需求。

典型任务：

-步态规划与多关节插补

需要协调多个关节同时运动，要求极高的同步精度。EtherCAT 的分布式时钟同步机制能够确保各个关节在步态变化过程中保持精确的同步，从而避免运动中的不协调性。

-力控反馈与传感器融合

在人形机器人中，触觉、视觉、惯性传感器等实时数据的采集与反馈至关重要。EtherCAT 的低延迟传输特性，确保了实时数据处理和反馈控制，极大提升了机器人的交互精度和反应速度。

-实时姿态调整与环境响应

机器人需要根据外部环境的变化迅速调整姿势，EtherCAT 的高带宽和实时性使得机器人能够在最短时间内作出反应，确保运动的准确性和稳定性。

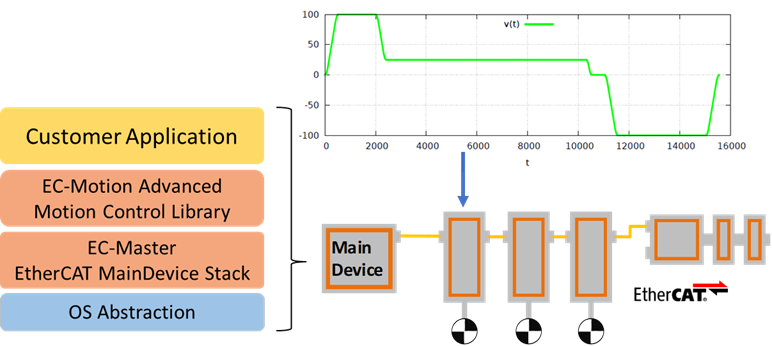

运动控制库(EC-Motion)介绍：从协议到执行的桥梁

在 EtherCAT 网络中，运动控制的实现不仅依赖于硬件协议栈，还依赖于控制逻辑的良好配合。acontis 提供了一套完整的运动控制接口，能够帮助开发者高效实现机器人控制任务。

核心功能：

-CoE 协议支持

通过 CoE（CANopen over EtherCAT）协议，EC-Motion 实现了 SDO/PDO 数据交换，从而方便开发者进行参数配置和实时数据传输。

-与第三方控制库集成

EC-Motion 支持与 ROS、TwinCAT、自研控制器等运动控制系统的集成，帮助开发者在 EtherCAT 的基础上实现更高层次的运动规划与执行。

-模块化设计

acontis 的协议栈采用模块化设计，主站初始化、从站配置和周期任务调度等功能被清晰分离，而运动控制库 EC-Motion 也可以作为扩展一同成为落地方案的一部分，便于维护和扩展，减少了开发者的工作量。

-调试与诊断工具

提供在线监控、错误分析和性能评估功能，帮助开发者实时检查系统状态，确保运动控制任务能够顺利完成。

FAQ：常见问题解答

-EtherCAT 拓扑结构是否支持机器人？

-是的，EtherCAT 支持线型、树型、星型等多种拓扑结构，尤其适合分布式机器人控制器的部署。

-EtherCAT 是否能够支持稳定传输？

-由于其高带宽、低延迟和强实时性的特性，EtherCAT 非常适合进行高频率的数据传输与实时反馈控制。

-acontis是否支持 Windows 环境开发 EtherCAT 主站？

-是的，acontis 提供在 Windows 环境下运行 EtherCAT 的解决方案，帮助开发者通过实时扩展方案实现 Windows 环境下的部署与开发。

-人形机器人技术前景如何？

-随着 AI、传感器与控制系统的发展，人形机器人正逐步从实验室走向产业化。底层控制系统的稳定性和扩展性将成为其核心竞争力之一。

结语：从底层通信看人形机器人未来

随着人形机器人技术的不断成熟，底层控制系统的选择对其性能和可靠性起着决定性作用。EtherCAT 作为一种高效、实时的通信协议，凭借其天然的优势，正成为越来越多开发者的首选。acontis 提供的技术栈，不仅为 EtherCAT 的应用提供了坚实的基础，还为开发者提供了一个灵活、可扩展且易于调试的解决方案。

展望未来，随着人形机器人在智能制造与人机交互中的应用日益广泛，EtherCAT 将在这一领域发挥越来越重要的作用，助力机器人方案的多样化推进与经验扩展。
