西电计算机通信与网络项目式学习（完整版实验报告）--基于eNSP的ARP协议分析，静态路由配置，ICMP协议分析，小型网络综合实验
🌐 西电计算机通信与网络项目式学习（附完整实验报告）
📘 作者：XDH_CS
结合个人实验实践整理而成，旨在给学弟学妹们一个实验报告参考。西电计网实验报告与作业注意尽量早传，一般写了都打满。晚交可能扣分。
实验一：基于eNSP的ARP协议分析
一、环境配置
1. 实验设备
华为路由器 R1
PC1、PC2、PC3
eNSP模拟器

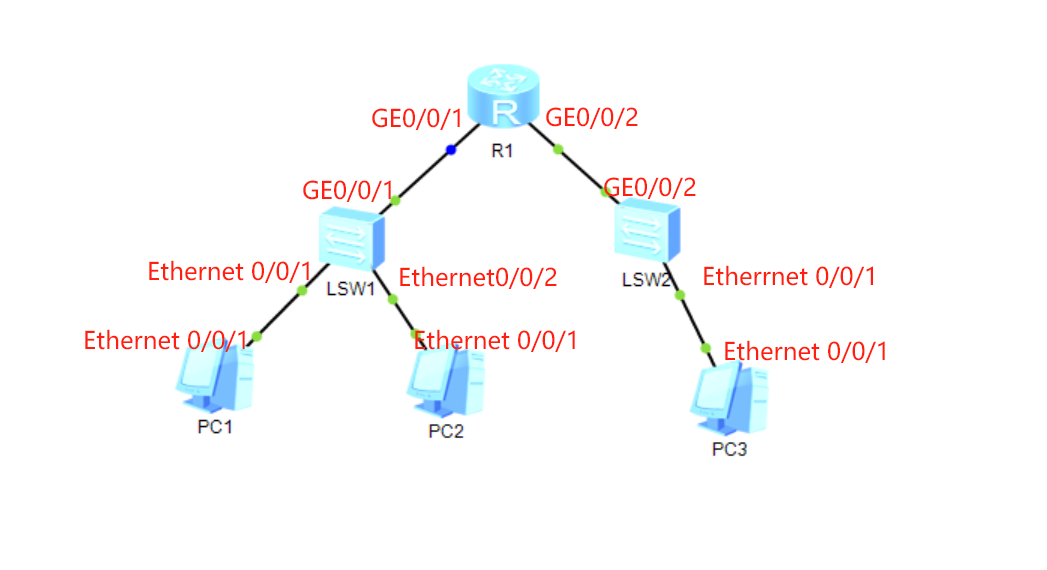

2. 网络拓扑
3. IP地址规划
R1接口：
G0/0/1: 10.1.1.254/24
G0/0/2: 10.1.2.254/24
PC地址：
PC1: 10.1.1.1/24（未配置网关）
PC2: 10.1.1.2/24
PC3: 10.1.2.3/24（未配置网关）
二、原理
1. ARP协议工作机制
（1）同网段通信流程
当PC1（10.1.1.1）访问PC2（10.1.1.2）时：
ARP请求（广播）：PC1发送广播ARP请求：“谁是10.1.1.2？请告诉10.1.1.1”
ARP响应（单播）：PC2回复：“我是10.1.1.2，我的MAC是00-11-22-33-44-55”
ICMP通信：
PC1将ICMP报文封装到目标MAC地址（PC2的MAC）中，直接发送。
（2）跨网段通信问题
当PC1（10.1.1.1）尝试访问PC3（10.1.2.3）时：
无网关配置：PC1认为PC3在同一子网，发送ARP请求广播
广播域隔离：路由器默认不转发广播，PC3无法收到请求 → 通信失败
2. Proxy ARP核心原理
路由器介入：
R1在接口G0/0/1收到PC1的ARP请求（目标IP：10.1.2.3）
R1检查路由表，发现10.1.2.0/24是其直连网络
R1以自身G0/0/1接口的MAC地址响应PC1
PC1将数据包发送至R1，R1根据路由表转发至PC3
本质：路由器“欺骗”PC1，使PC1误以为目标主机在同一广播域，实际通过路由转发实现跨网段通信。
三、步骤
1. 基础配置
配置路由器接口IP

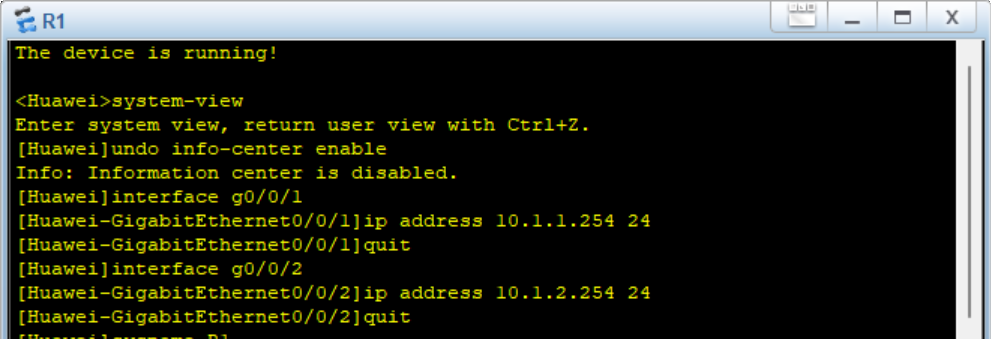

路由器R1配置（建立两个独立的子网，为后续跨网段通信测试提供基础架构）：
验证直连通信

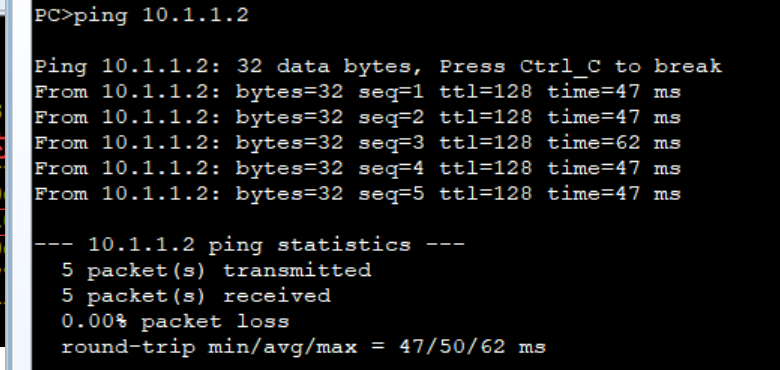

PC1 ping PC2（同子网）→ 成功
验证逻辑：确认ARP协议在局域网内的正常运作。

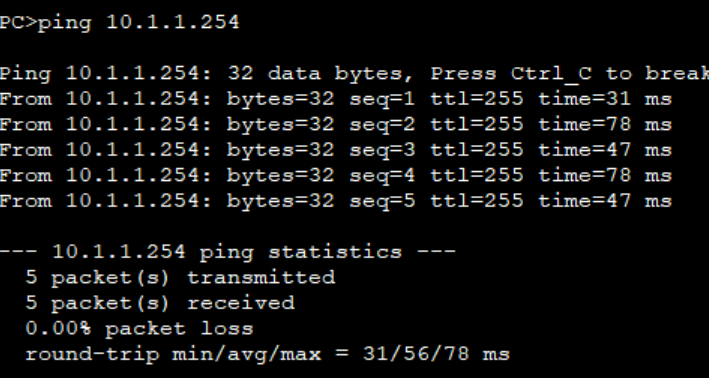

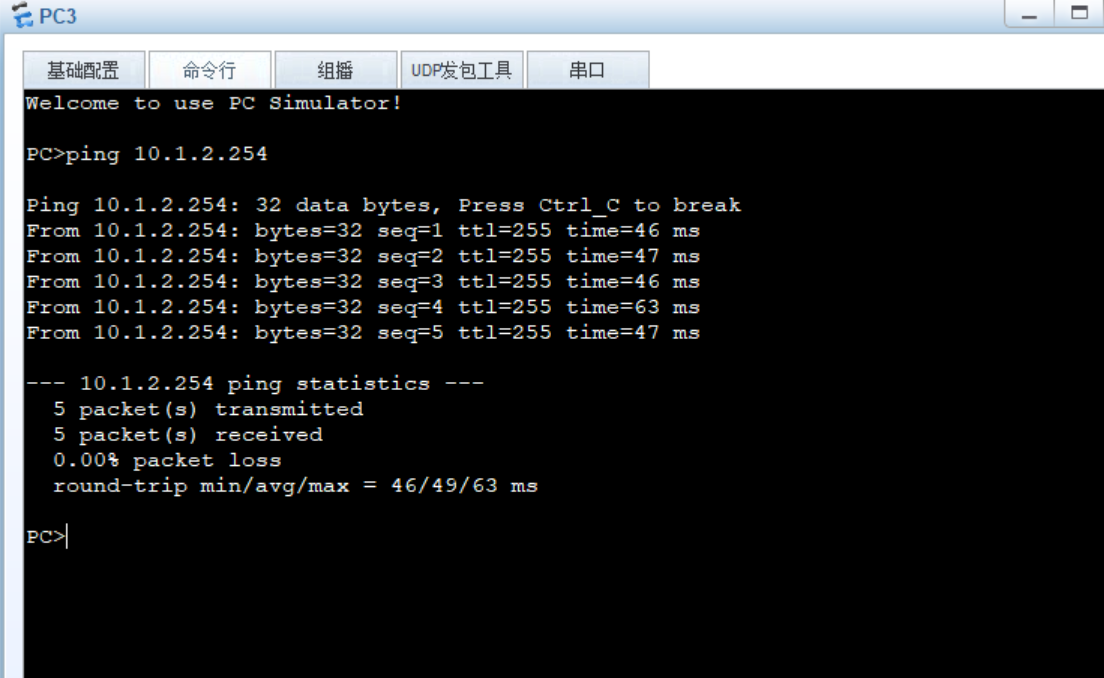

PC1 ping G0/0/1接口 PC3 ping g0/0/2→ 成功
验证逻辑：确认终端与网关的基础连通性。
实验结果见（四部分）
2. 跨网段通信问题复现
步骤3：PC1 ping PC3（无Proxy ARP）
现象：请求超时
抓包分析（Wireshark示例）：
ARP请求未响应
PC1持续发送ARP请求广播，但无设备响应
关键结论：
不同子网的主机无法通过广播ARP直接通信。
3. Proxy ARP功能验证
启用Proxy ARP
配置目的：
允许路由器响应非本子网的ARP请求，突破广播域限制。
再次测试PC1 ping PC3
现象：通信成功
抓包分析：
PC1发送ARP请求：“Who has 10.1.2.3?”
R1以自身MAC（00e0-fc12-3456）响应
PC1发送ICMP报文至R1，R1转发至PC3
结果见第四部分
5. 修改ARP表的映射 再次ping测试
四、结果
1. 验证直连通信
PC1 ping PC2（同子网）→ 成功
PC1 ping G0/0/1接口 PC3 ping g0/0/2→ 成功

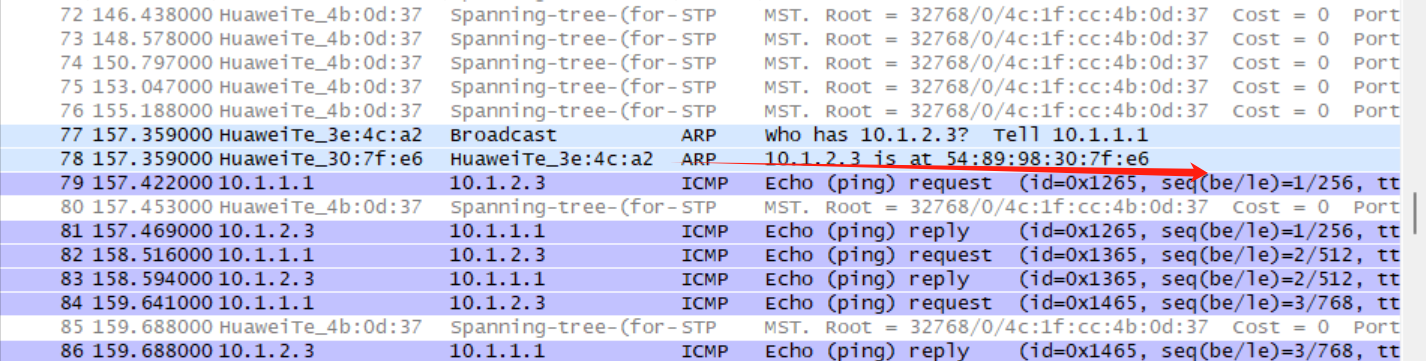

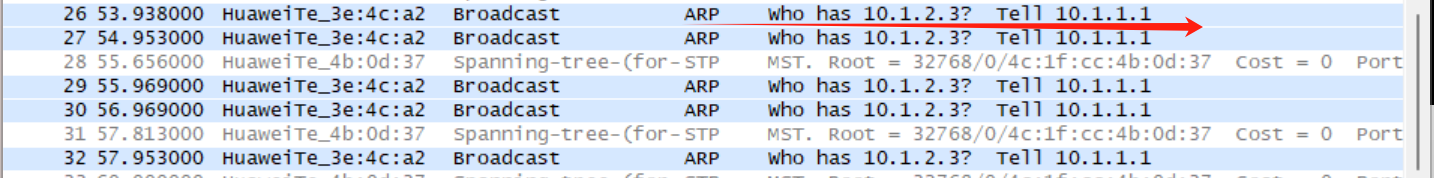

2.未启动ARP代理是 PC1pingPC3的抓包分析：（ARP请求未响应）

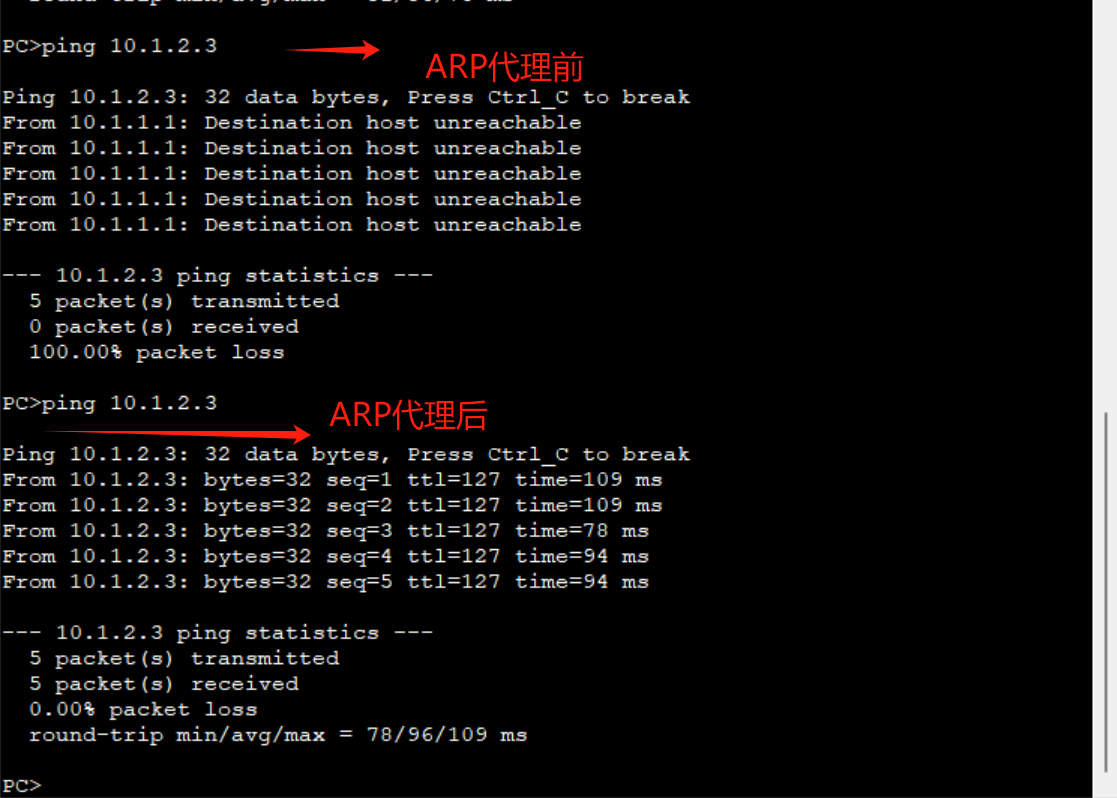

3.启动AARP代理后PC1 ping PC3结果：

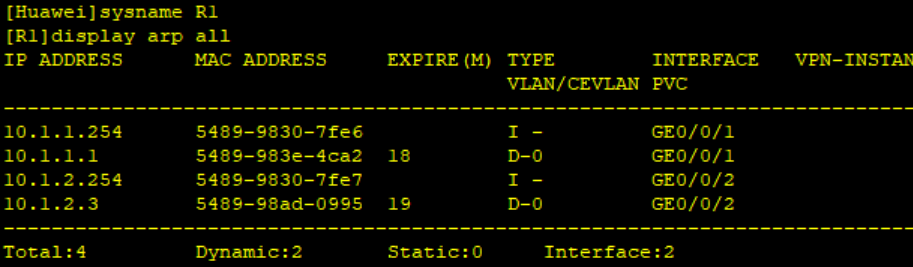

ARP表：

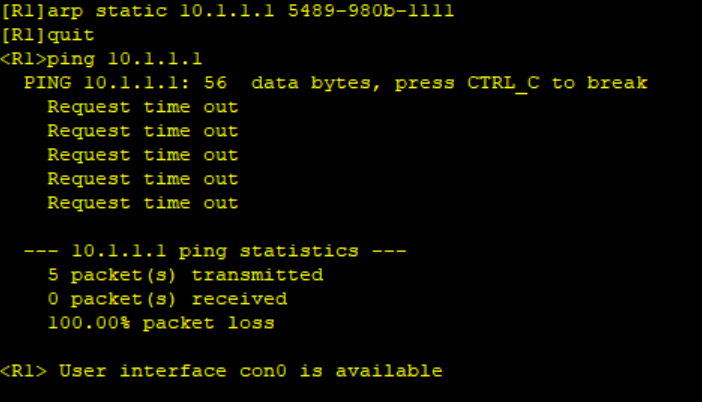

修改映射后无法ping通：
五、心得体会
通过这次实验，让我掌握了ARP协议和Proxy ARP的配置方法，同时学会了如何用NESP软件搭建网络拓扑结构。我有几个感悟：
- 动态ARP的脆弱性：
实验中手动修改ARP表项后，PC1误将数据发送到错误MAC地址，导致通信中断。这让我深刻认识到动态ARP易受欺骗攻击的缺陷。 - 通过抓包分析，直观理解了Proxy ARP并非真正“代理”目标主机，而是路由器通过欺骗性ARP响应，将自身作为数据中转站，实现跨子网通信。
通过抓包我理解了ARP协议原理：启动 ARP 代理后工作流程如下: R1 收到 PC1 寻找PC的MAC 地址的 ARP 请求时先比对 ARP 表，若发现没有适合的 MAC 地址则再将此 IP 地址拿去比对自身的路由表。若路由表中有合适的路由则会回复本接口的 MAC地址给 PC1 ，此后PC1 发送给PC3的数据都是先发送至此端口，接着比对路由表后再将其转运至真正目的地。
实验二：基于eNSP的静态路由配置
一、环境配置
1. 实验设备
|
设备类型 |
设备名称 |
数量 |
接口配置 |
|
华为路由器 |
AR2220 (R1) |
1台 |
Ethernet0/0/0, Ethernet0/0/1 |
|
华为路由器 |
AR2220 (R2) |
1台 |
Ethernet0/0/0, Ethernet0/0/1 |
|
主机终端 |
PC1 |
1台 |
Ethernet0/0/1 |
|
主机终端 |
PC2 |
1台 |
Ethernet0/0/1 |
|
连接线缆 |
直通线 |
2条 |
PC-路由器连接 |
|
连接线缆 |
交叉线 |
1条 |
路由器间连接 |
|
配置线缆 |
Console线 |
2条 |
路由器配置 |

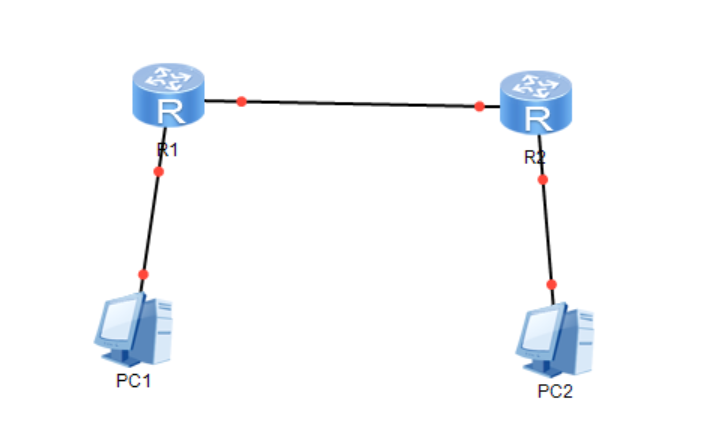

2. 网络拓扑图
二、原理
1. 静态路由基本概念
静态路由是网络管理员手动配置的路由信息，其特点包括：
手动配置：管理员通过命令行逐条添加路由条目
路径固定：不会根据网络状态自动调整路径
优先级高：比动态路由具有更高的管理距离（默认60）
适用场景：小型网络、网络拓扑固定的环境

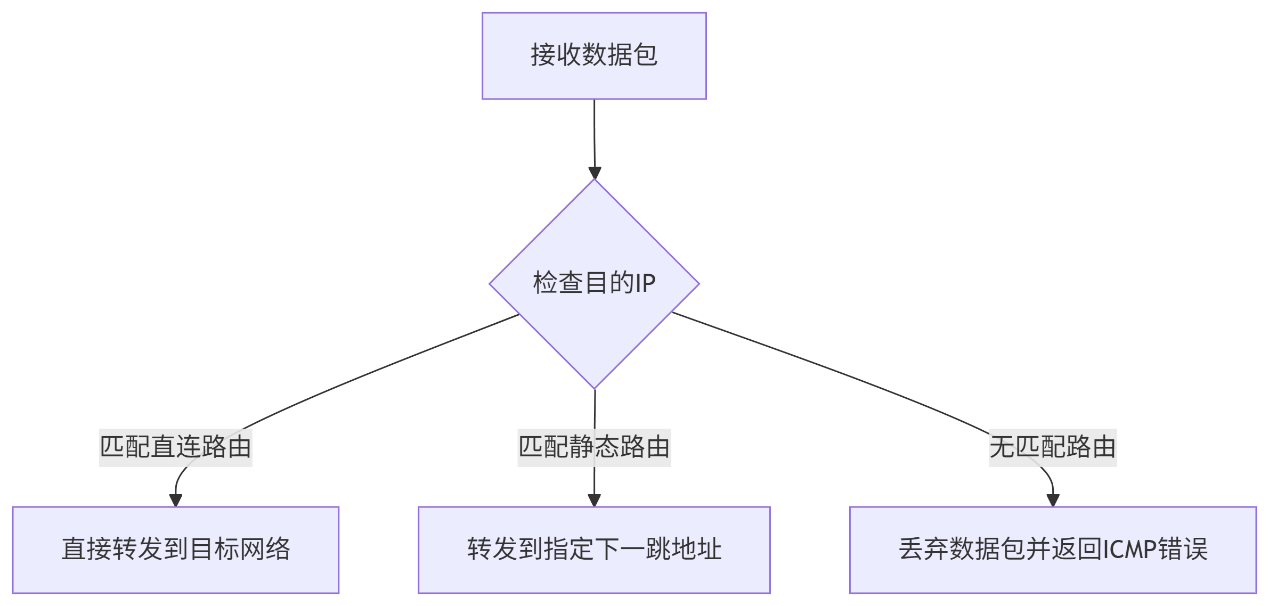

2. 路由表工作原理
路由器通过路由表决定数据包转发路径：
3. 跨网段通信原理
当PC1(192.168.1.1)访问PC2(192.168.2.1)时：
PC1比较目标IP与本机IP不在同一网段
将数据包发送到默认网关(R1:192.168.1.254)
R1查询路由表，发现静态路由：192.168.2.0/24 → 192.168.3.2
R1将数据包转发到R2(192.168.3.2)
R2查询路由表，发现目标网络是直连网络
R2通过ARP解析PC2的MAC地址并转发数据包
三、步骤
1. 网络拓扑搭建
2. 设备配置流程
(1) PC配置
PC1:IP: 192.168.1.1掩码: 255.255.255.0网关: 192.168.1.254
PC2:IP: 192.168.2.1掩码: 255.255.255.0网关: 192.168.2.254

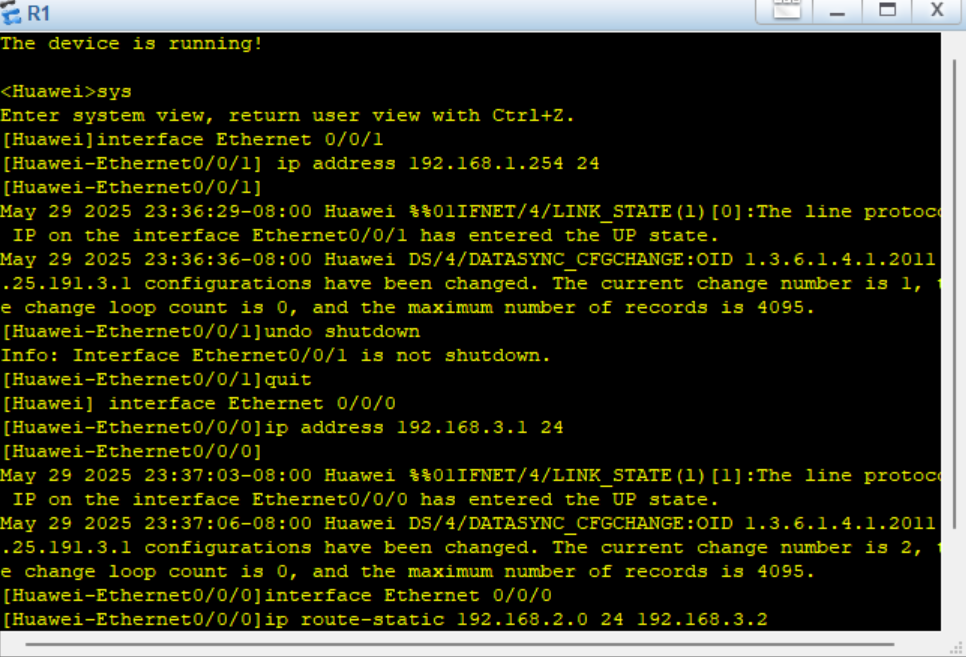

(2) 路由器R1配置
|
<Huawei> system-view [Huawei] sysname R1 [R1] undo info-center enable # 关闭信息中心 [R1] interface Ethernet 0/0/1 [R1-Ethernet0/0/1] ip address 192.168.1.254 24 [R1-Ethernet0/0/1] undo shutdown [R1-Ethernet0/0/1] quit [R1] interface Ethernet 0/0/0 [R1-Ethernet0/0/0] ip address 192.168.3.1 24 [R1-Ethernet0/0/0] undo shutdown [R1-Ethernet0/0/0] quit [R1] ip route-static 192.168.2.0 24 192.168.3.2 # 静态路由配置 [R1] save # 保存配置 |

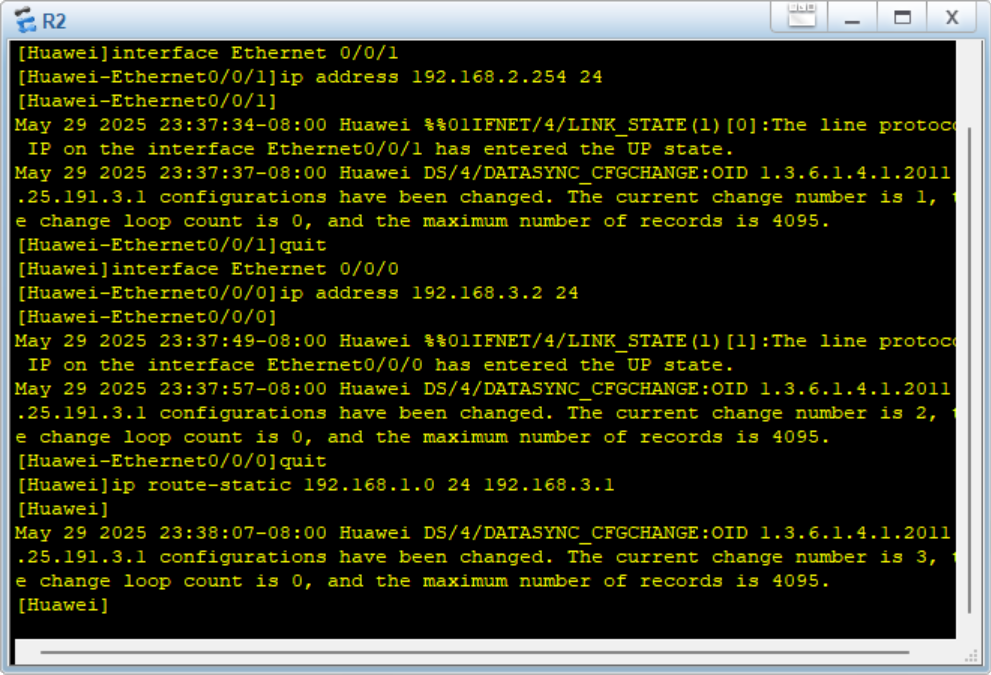

(3) 路由器R2配置
|
<Huawei> system-view [Huawei] sysname R2 [R2] undo info-center enable [R2] interface Ethernet 0/0/1 [R2-Ethernet0/0/1] ip address 192.168.2.254 24 [R2-Ethernet0/0/1] undo shutdown [R2-Ethernet0/0/1] quit [R2] interface Ethernet 0/0/0 [R2-Ethernet0/0/0] ip address 192.168.3.2 24 [R2-Ethernet0/0/0] undo shutdown [R2-Ethernet0/0/0] quit [R2] ip route-static 192.168.1.0 24 192.168.3.1 # 静态路由配置 [R2] save |
3. 验证配置
在R1上查看路由表：
|
<R1> display ip routing-table |
在R2上查看路由表：
|
<R2> display ip routing-table |
4. 连通性测试
- PC1 ping 网关：ping 192.168.1.254
- PC1 ping PC2：ping 192.168.2.1
- PC2 ping 网关：ping 192.168.2.254
- PC2 ping PC1：ping 192.168.1.1
四、结果

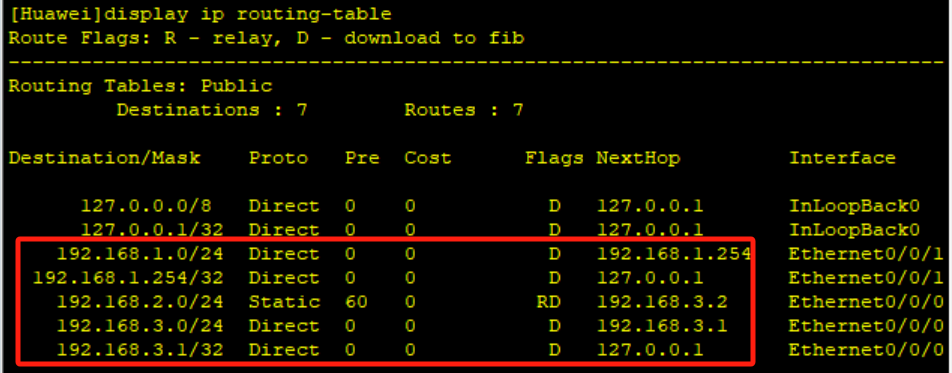

1. 路由表验证

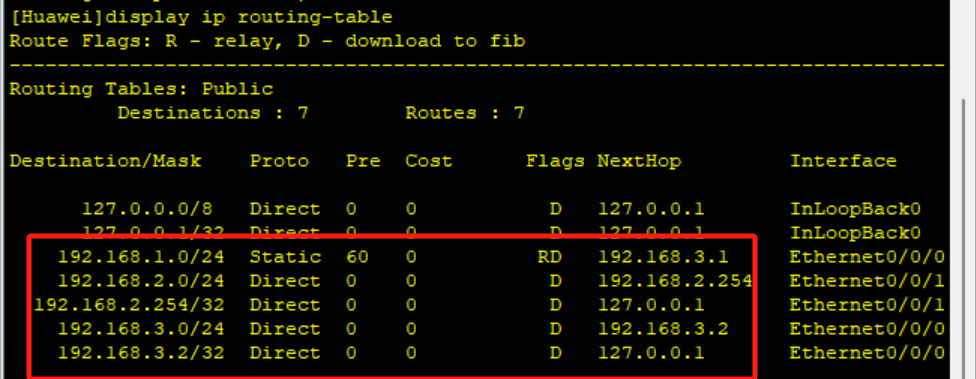

R1路由表：
R2路由表：

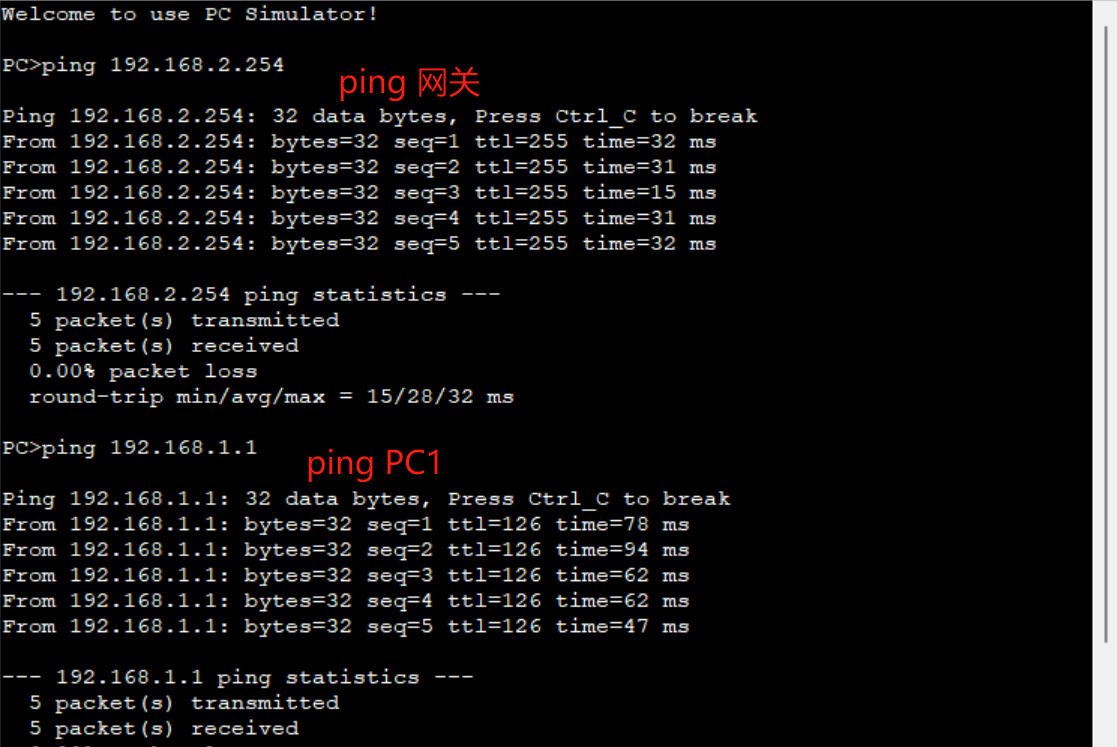

2. 连通性测试结果

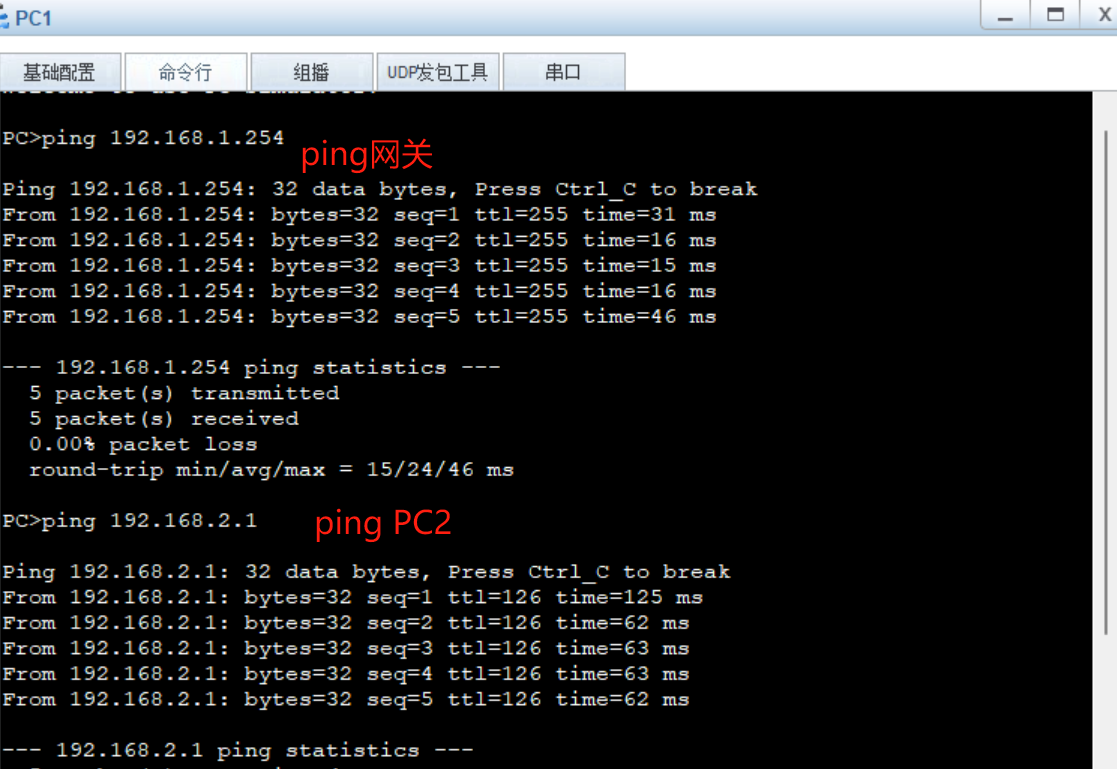

PC1 ping PC2测试：
结果分析：
- 通信成功：数据包往返正常，无丢包现象
- TTL变化：起始TTL=128，经过两个路由器后TTL=126（128-2）
- 延迟合理：平均延迟31ms，符合两跳路由器的预期
- 路径验证：PC1 → R1(192.168.1.254) → R2(192.168.3.2) → PC2(192.168.2.1)

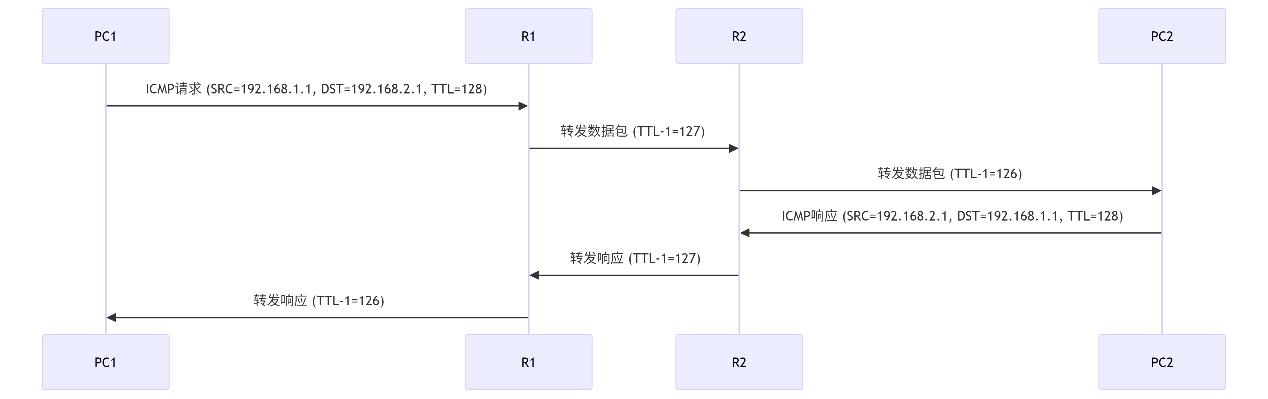

3. 关键数据流分析
五、心得体会
通过本次实验，我获得了以下重要知识和技能：
- 静态路由配置的掌握
通过本次实验，我掌握了静态路由的基本配置命令ip route-static，理解了目的网络、子网掩码和下一跳地址三个关键参数的配置方法。特别是学会了通过display ip routing-table命令验证路由配置的正确性。 - 路由器工作原理的深入理解
实验让我直观地认识到路由器如何根据路由表进行数据包转发。当路由器收到目标网络非直连的数据包时，会查询路由表找到最佳路径，将数据包转发到下一跳路由器。这一过程在之前的理论学习中较为抽象，通过实验变得具体可感。 - 网络故障排查能力的提升
在实验初期，由于忘记配置回程路由，PC2无法ping通PC1。通过检查路由表发现缺失192.168.1.0/24的路由条目，添加后问题解决。这一过程让我掌握了基本的网络故障排查思路：检查物理连接→验证IP配置→查看路由表→测试逐跳连通性。 - 理论与实践的紧密结合
本次实验将课堂上学到的路由理论转化为实际操作，特别是静态路由与直连路由的优先级比较（直连路由优先级0，静态路由优先级60），通过查看路由表得到了直观验证。这种理论联系实际的学习方式极大提升了我的理解深度。
通过本次实验，我不仅掌握了静态路由的配置技能，更重要的是建立了网络通信的整体认识，为后续学习动态路由协议和复杂网络设计打下了坚实基础
实验三：基于eNSP的ICMP协议分析
一、环境配置
1. 实验设备
|
设备类型 |
设备名称 |
接口及IP配置 |
连接关系 |
|
华为路由器 |
AR1 |
GE0/0/1: 192.168.1.254/24 |
↔ LSW1 Port1 |
|
GE0/0/0: 219.229.64.1/24 |
↔ AR2 GE0/0/0 | ||
|
华为路由器 |
AR2 |
GE0/0/0: 219.229.64.2/24 |
↔ AR1 GE0/0/0 |
|
GE0/0/1: 221.63.196.88/24 |
↔ AR3 GE0/0/0 | ||
|
华为路由器 |
AR3 |
GE0/0/0: 221.63.196.89/24 |
↔ AR2 GE0/0/1 |
|
Loopback0: 9.9.9.9/8 | |||
|
华为交换机 |
LSW1 |
Port1: VLAN10 (Trunk) |
↔ AR1 GE0/0/1 |
|
Port2: VLAN10 (Access) |
↔ PC1 | ||
|
Port3: VLAN10 (Access) |
↔ PC2 | ||
|
PC终端 |
PC1 |
IP: 192.168.1.1/24 |
网关: 192.168.1.254 |
|
PC终端 |
PC2 |
IP: 192.168.1.2/24 |
网关: 192.168.1.254 |

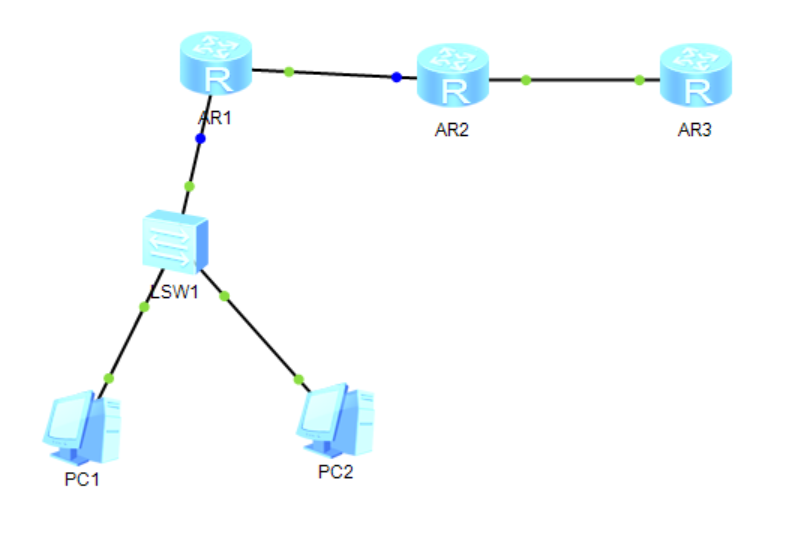

2. 网络拓扑图
二、原理
网络拓扑图
1. ICMP协议概述
ICMP（Internet Control Message Protocol）是TCP/IP协议簇的核心协议之一，主要用于在IP网络中传递控制信息和错误报告。其重要作用包括：
网络诊断：通过ping命令测试网络连通性
错误报告：当IP数据包传输出现问题时发送错误报告
拥塞控制：源站抑制报文通知发送方降低发送速率
2. TTL机制与ICMP超时报文
TTL（Time To Live）：
位于IP报文头部的8位字段
每经过一个路由器减1
主要作用是防止数据包在网络中无限循环
ICMP超时报文（Type=11, Code=0）：
产生条件：当路由器将IP数据包的TTL值减至0时
报文内容：包含原始IP报文的头部和部分数据
发送方式：单播回源IP地址
三、步骤
1. 网络基础配置

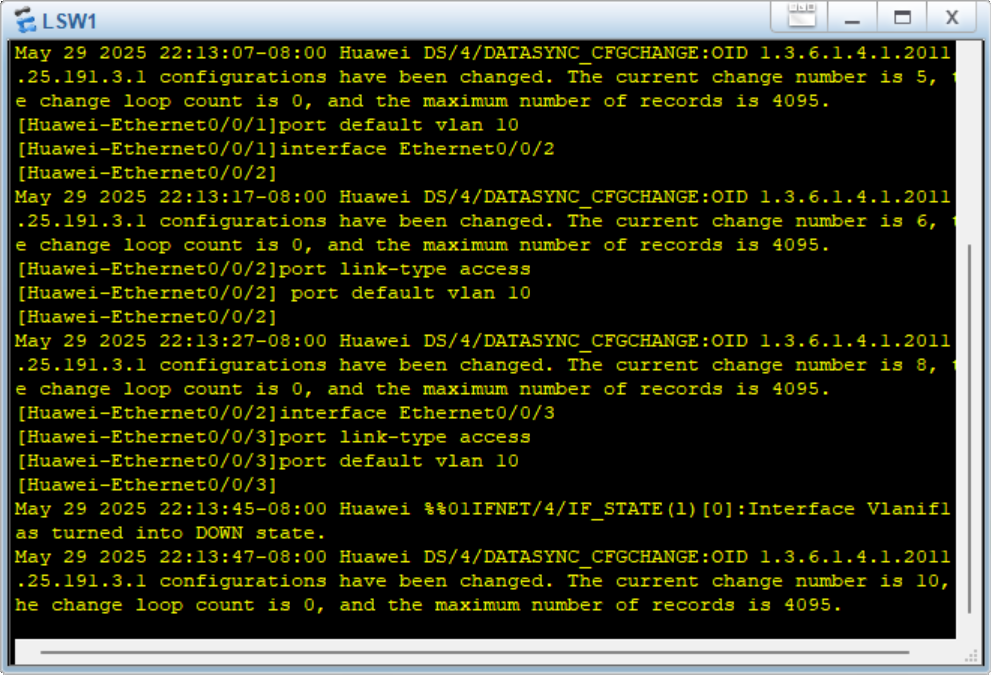

- 配置LSW1交换机：
|
system-view vlan batch 10 interface Ethernet0/0/1 port link-type access port default vlan 10 interface Ethernet0/0/2 port link-type access port default vlan 10 interface Ethernet0/0/3 port link-type access port default vlan 10 |
- 配置AR1路由器：
|

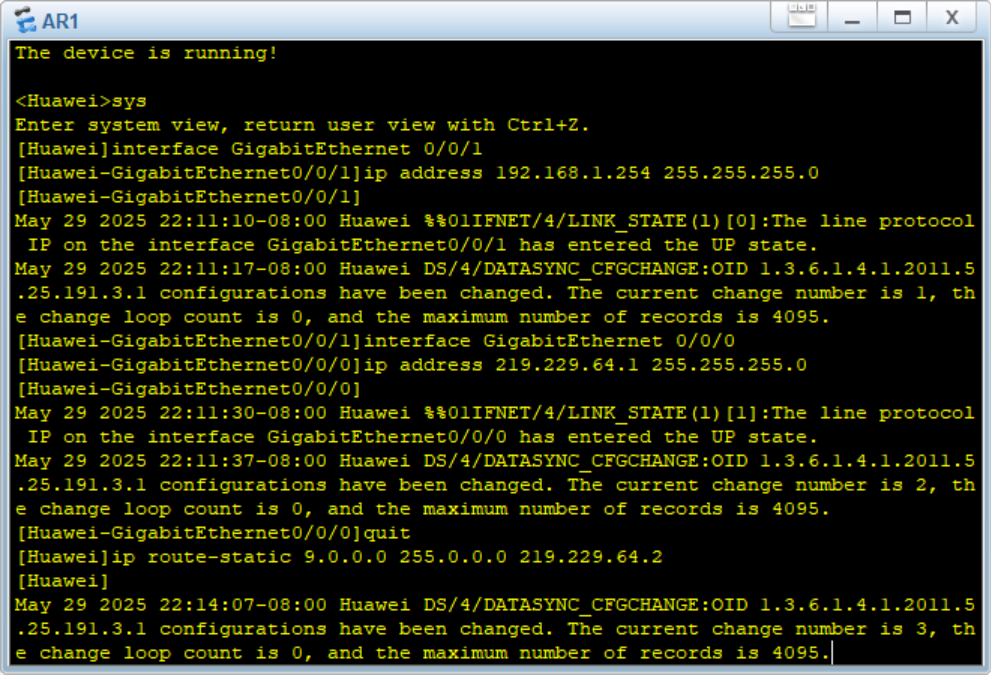

system-view interface GigabitEthernet 0/0/1 ip address 192.168.1.254 24 interface GigabitEthernet 0/0/0 ip address 219.229.64.1 24 ip route-static 9.0.0.0 8 219.229.64.2 undo firewall enable |
- 配置AR2路由器：
|

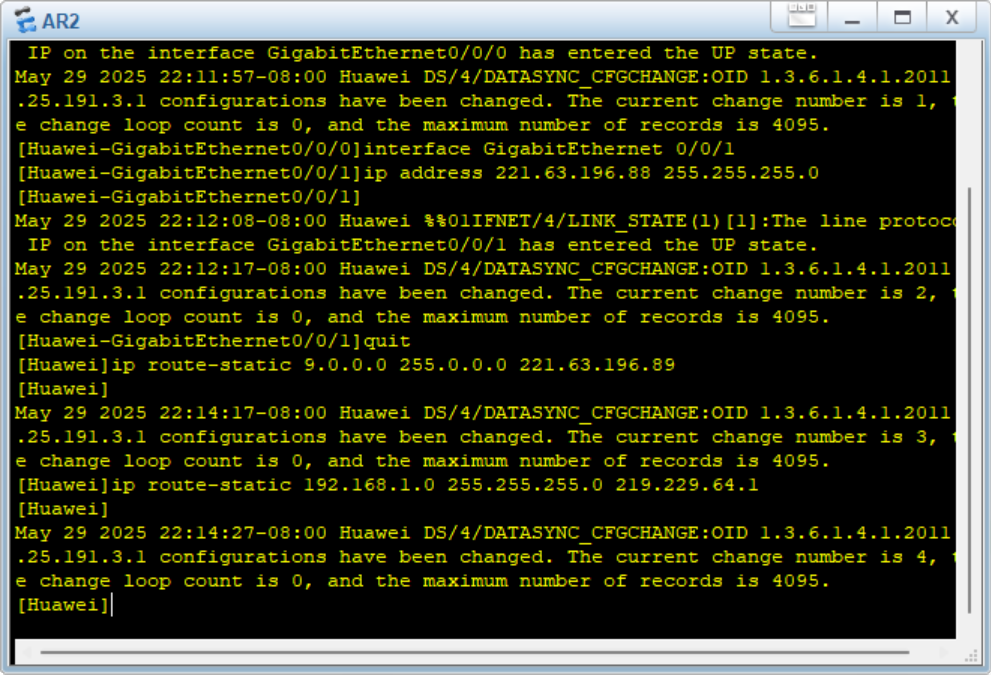

system-view interface GigabitEthernet 0/0/0 ip address 219.229.64.2 24 interface GigabitEthernet 0/0/1 ip address 221.63.196.88 24 ip route-static 9.0.0.0 8 221.63.196.89 ip route-static 192.168.1.0 24 219.229.64.1 undo firewall enable |
- 配置AR3路由器：
|

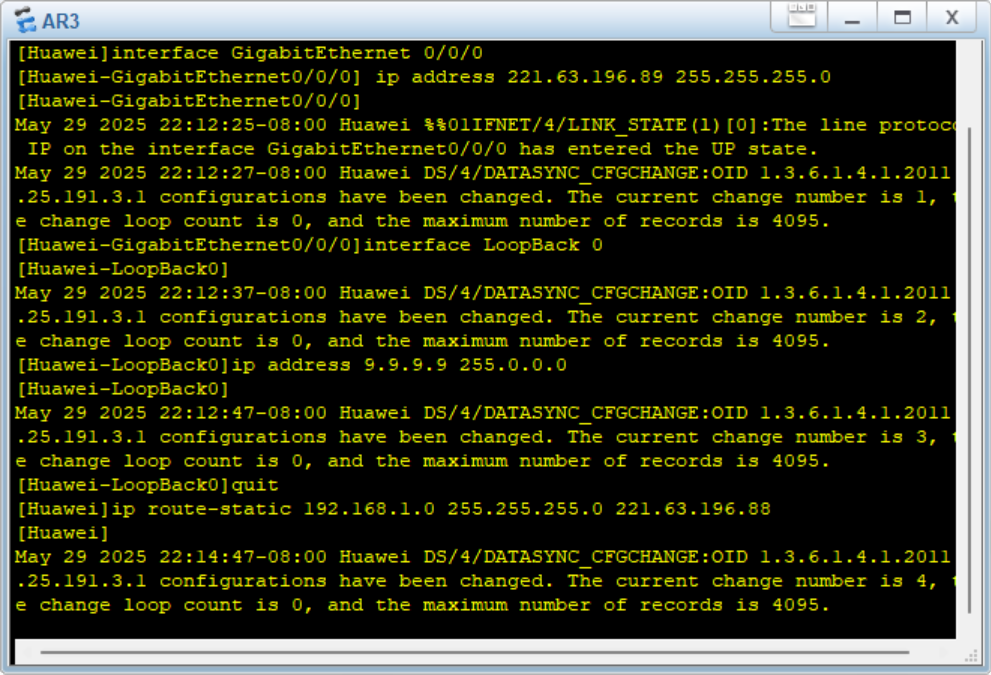

system-view interface GigabitEthernet 0/0/0 ip address 221.63.196.89 24 interface LoopBack 0 ip address 9.9.9.9 8 ip route-static 192.168.1.0 24 221.63.196.88 undo firewall enable |

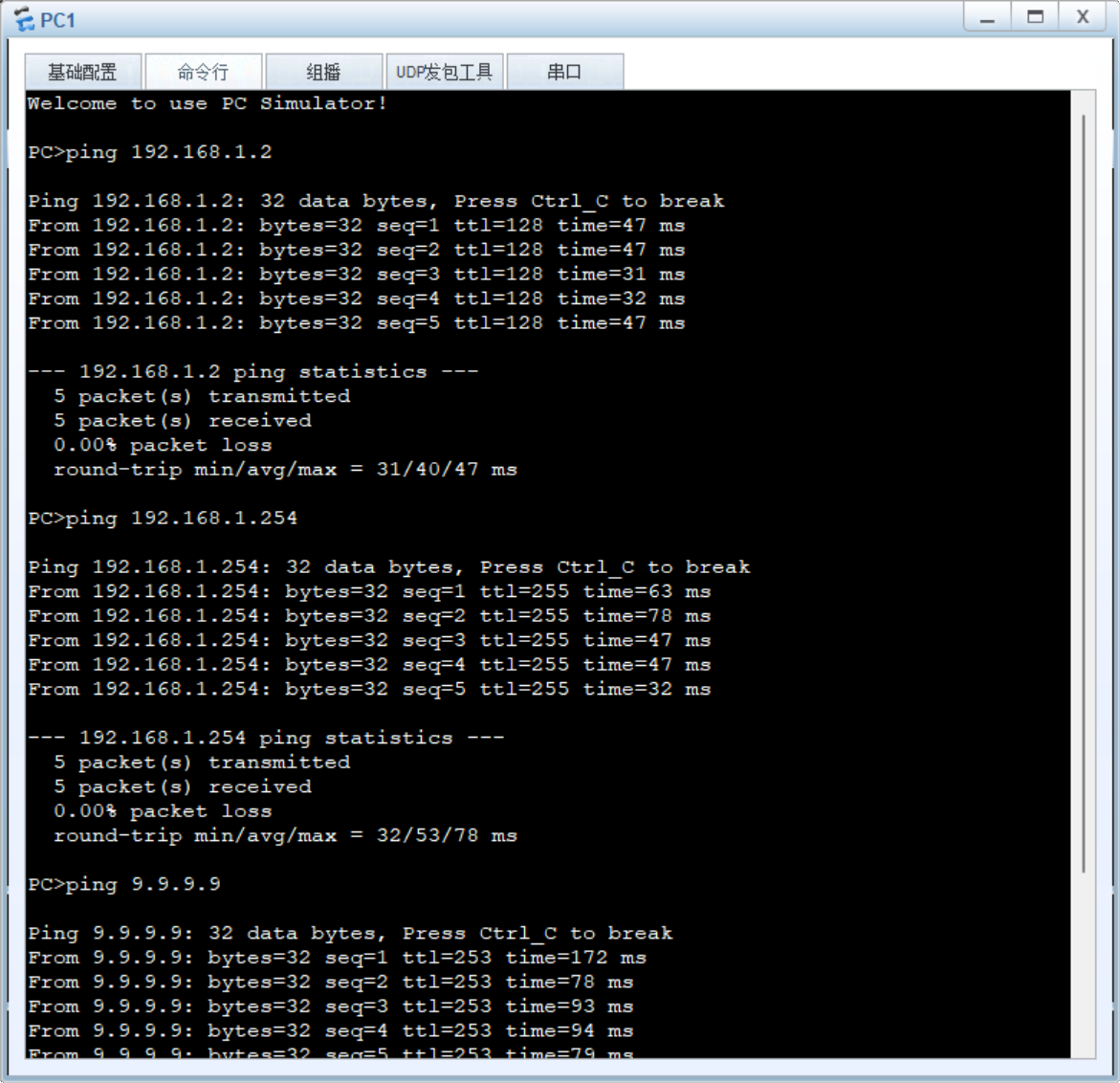

2. 连通性测试
3. TTL超时实验操作
实验1：TTL=1在AR1抓包
在AR1的GE0/0/1接口启动抓包
PC1执行：
|
ping -t 1 9.9.9.9 |
实验2：TTL=2在AR2抓包
在AR2的GE0/0/0接口启动抓包
PC1执行：
|
ping -t 2 9.9.9.9 |
四、结果

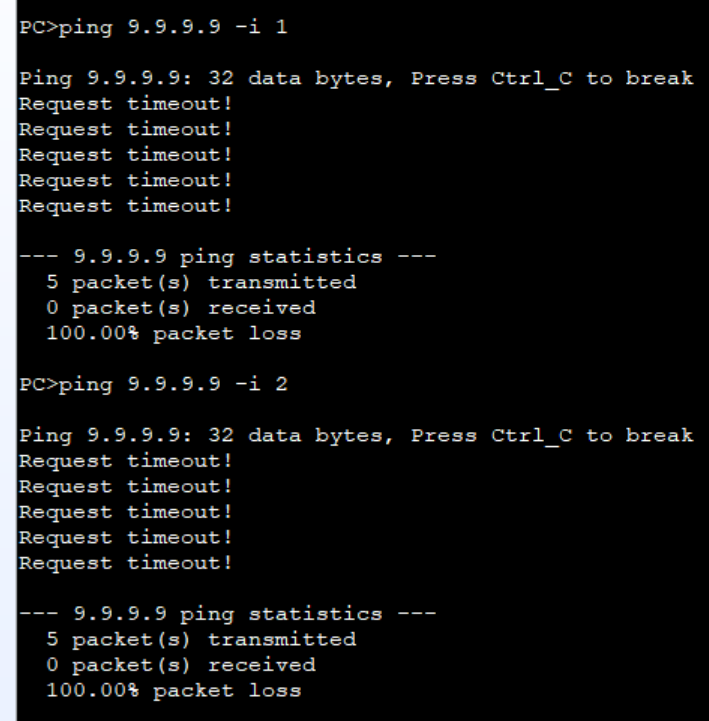

1. 命令执行结果
实验1：TTL=1
实验2：TTL=2
2. 抓包结果分析

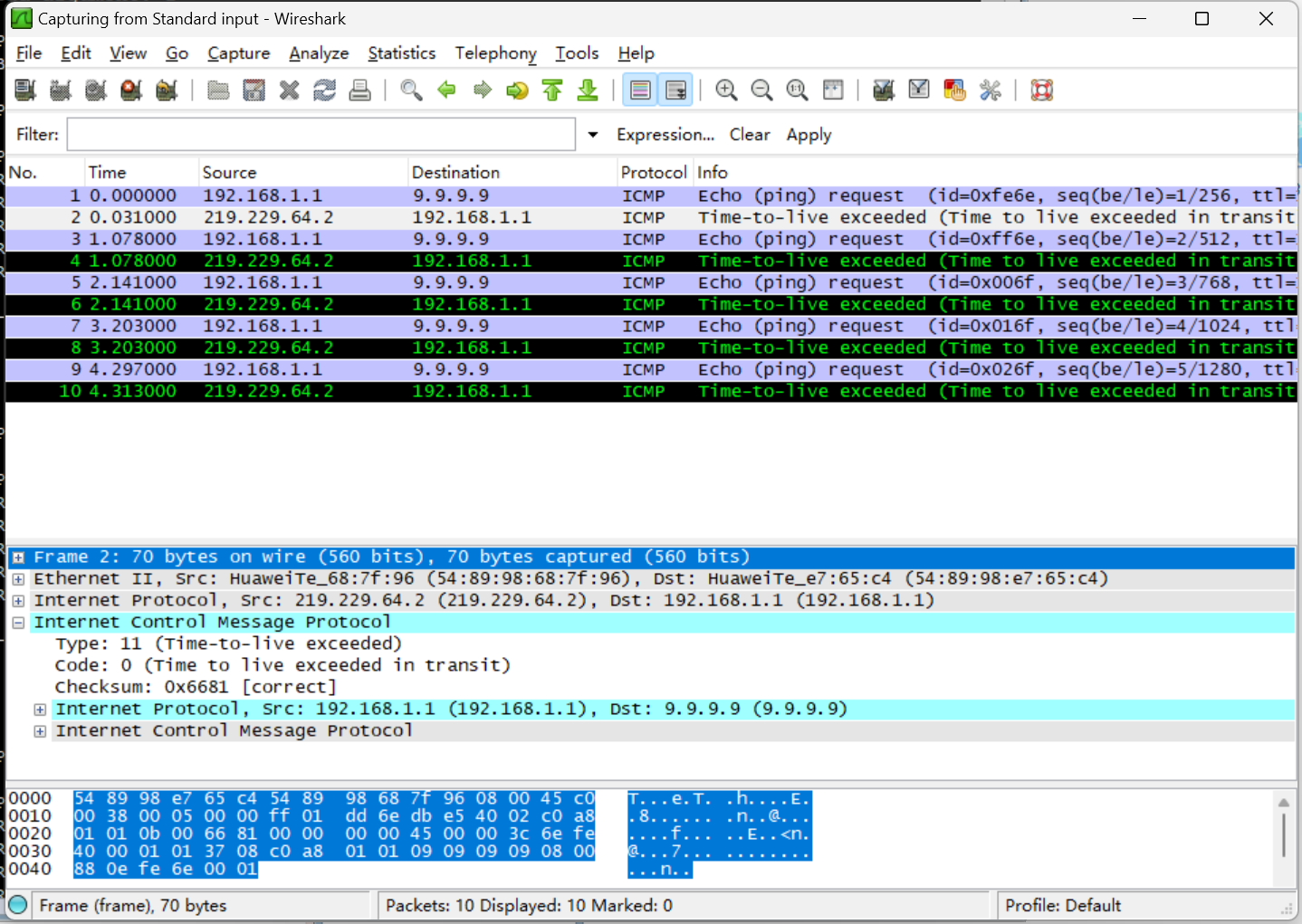

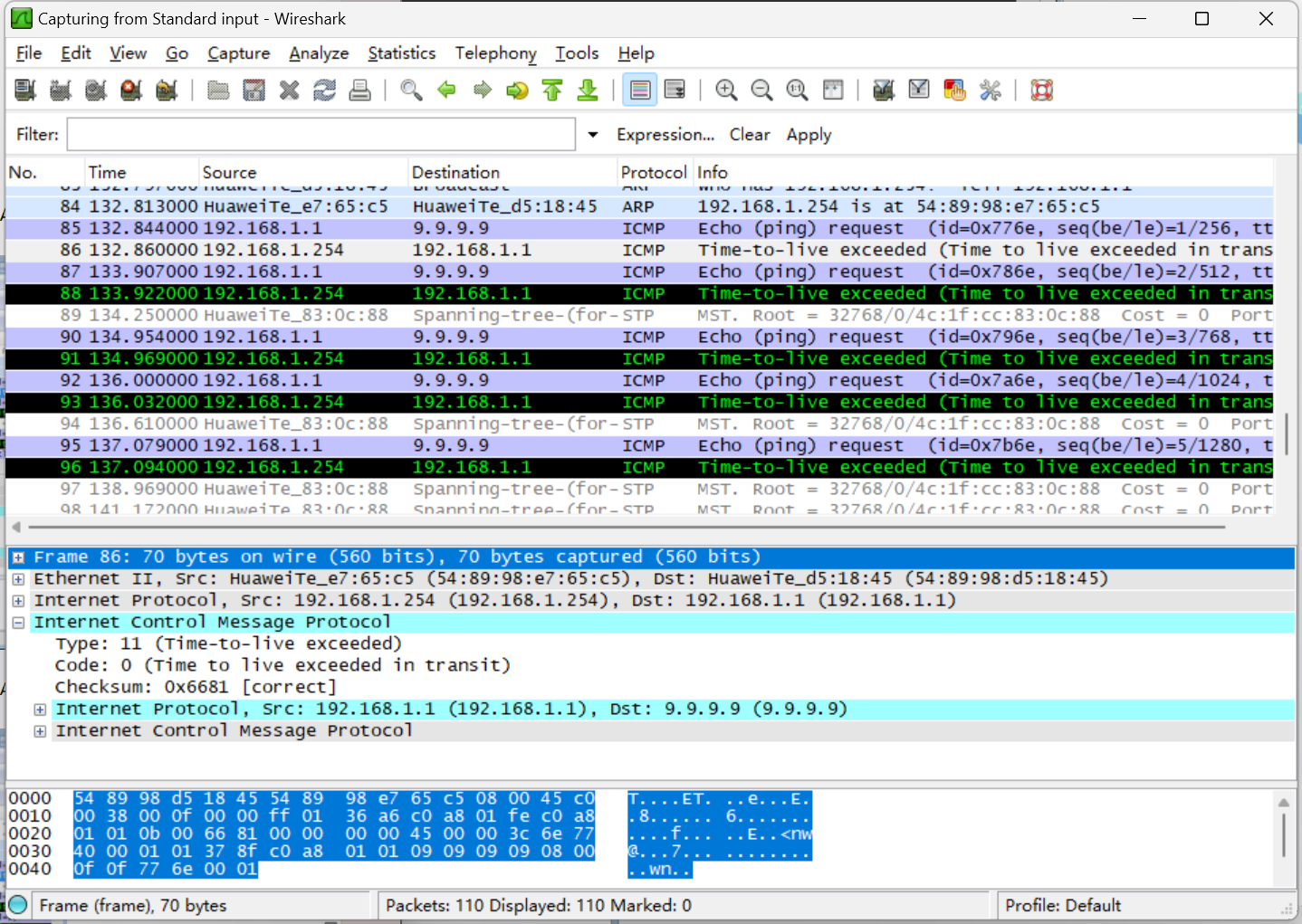

实验1抓包（AR1-GE0/0/1接口）
关键字段解析：
ICMP Type=11, Code=0 (Time-to-live exceeded)
TTL值在请求报文中为1，在响应报文中为255（默认值）
响应报文源地址为路由器接收接口IP（192.168.1.254）
实验2抓包（AR2-GE0/0/0接口）
关键现象：
请求报文到达AR2时TTL已减为1（经过AR1后-1）
AR2将TTL减为0后丢弃包并返回超时报文
响应报文源地址为AR2接收接口IP（219.229.64.2）
3. 结果对比分析
|
对比项 |
TTL=1实验 |
TTL=2实验 |
|
超时发生位置 |
AR1 (第一跳路由器) |
AR2 (第二跳路由器) |
|
响应源IP |
192.168.1.254 (AR1内网接口) |
219.229.64.2 (AR2对AR1接口) |
|
请求报文TTL |
1 |
2（PC发出），1（到达AR2） |
|
网络路径 |
PC1 → AR1 |
PC1 → AR1 → AR2 |
|
抓包位置 |
AR1 GE0/0/1接口 |
AR2 GE0/0/0接口 |
五、心得体会
通过本次实验，我获得了以下重要知识和技能：
- 深入理解了TTL机制的工作原理
实验中通过设置不同的TTL值，我直观地看到数据包在网络中的传输距离限制。当TTL值设置为1时，数据包只能到达第一跳路由器（AR1）；当设置为2时，可以到达第二跳路由器（AR2）。这让我明白了TTL值实际上控制的是数据包能够经过的路由器跳数，而不是时间。
- 掌握了ICMP超时报文的产生机制
通过抓包分析，我清楚地观察到当路由器将IP数据包的TTL值减至0时，会立即丢弃该数据包，并向源主机发送ICMP超时报文（Type=11，Code=0）。这种报文的源IP地址就是丢弃数据包的路由器接口IP，这对网络故障诊断非常有用。
- 理解了tracert命令的实现原理
本次实验让我明白了tracert命令的工作原理：通过发送一系列TTL值递增的ICMP请求包，收集每跳路由器返回的超时报文，从而绘制出完整的网络路径。这种基于TTL超时机制的路径探测方法非常巧妙。
- 认识到网络设备协同工作的重要性
实验中任何一个路由器配置错误都会导致整个通信失败。这让我深刻理解了网络设备之间协同工作的必要性，特别是路由表配置需要双向正确，数据包才能顺利往返。
这些知识和经验不仅帮助我理解了ICMP协议和TTL机制，更培养了我解决实际网络问题的能力，为今后学习更复杂的网络协议和技术打下了坚实基础。
实验四：基于eNSP的小型网络综合实验
一、环境配置
1.1 实验设备
软件平台：华为eNSP模拟器（V100R003C00SPC100）
网络设备：
接入层交换机：LSW3、LSW4（型号S5700）
核心层交换机：LSW1、LSW2（型号S5700）
出口路由器：AR1（型号AR2220）
终端设备：4台PC（分别接入VLAN10/20/30/40）

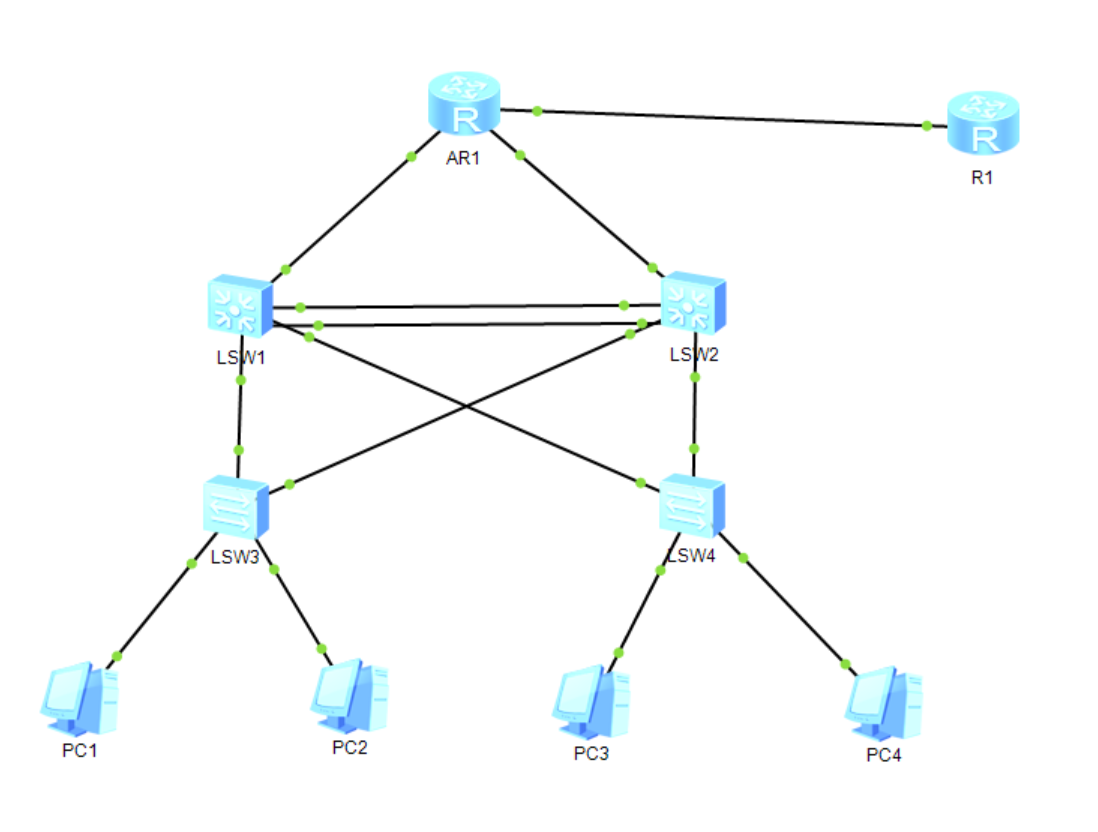

2. 网络拓扑
3. IP地址规划
|
设备/接口 |
VLAN |
IP地址/网段 |
说明 |
|
LSW1-Vlanif10 |
10 |
192.168.1.252/24 |
VLAN10网关（主） |
|
LSW1-Vlanif20 |
20 |
192.168.2.252/24 |
VLAN20网关（主） |
|
LSW2-Vlanif30 |
30 |
192.168.3.253/24 |
VLAN30网关（主） |
|
LSW2-Vlanif40 |
40 |
192.168.4.253/24 |
VLAN40网关（主） |
|
VRRP虚拟网关 |
- |
192.168.x.254/24 |
各VLAN统一网关 |
|
AR1-G0/0/0 |
- |
100.1.1.1/30 |
公网出口 |
|
AR1-G0/0/1 |
100 |
192.168.100.1/30 |
连接LSW1 |
|
AR1-G0/0/2 |
101 |
192.168.101.1/30 |
连接LSW2 |
二、原理
2.1 关键技术原理详解

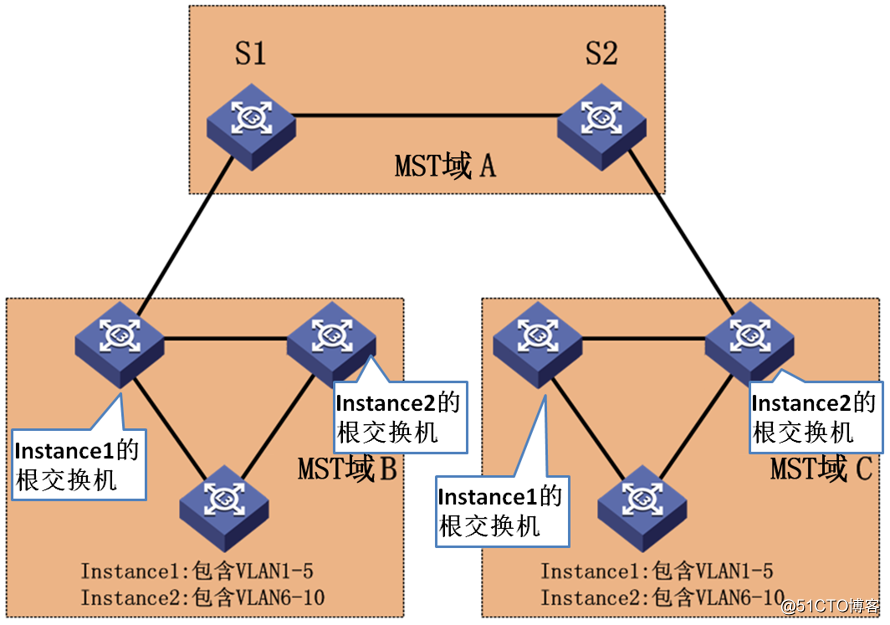

（1）MSTP（多生成树协议）
- BPDU交互：每2秒发送配置BPDU（含Bridge ID、Path Cost等）
- 根桥选举：比较Bridge ID（优先级+MAC地址），值小者胜出
- 端口角色决策：
根端口（Root Port）：到达根桥的最优路径
指定端口（Designated Port）：每个网段的最优转发端口
阻塞端口（Alternate Port）：冗余路径被阻塞
（2）VRRP（虚拟路由冗余协议）
报文交互机制：
|
字段 |
值 |
作用 |
|
Version |
2 (0b1100) |
VRRPv2协议标识 |
|
Type |
1 (Advertisement) |
通告报文 |
|
Priority |
120/100 |
主备优先级（255为最高） |
|
Virtual Rtr ID |
10 |
虚拟路由器ID |
|
Advertisement |
1秒 |
主设备发送间隔 |
状态机转换：
抢占机制：
当Backup设备（优先级120）收到Master（优先级100）的报文时：
if new_priority > current_priority: 立即发起抢占
（3）OSPF（开放最短路径优先）
邻居建立流程：
-
- Down → Init：发送Hello报文（含Router ID）
- Init → 2-Way：收到对端Hello（含本端Router ID）
- 2-Way → ExStart：主从关系选举（Router ID大者为主）
- ExStart → Exchange：交互DBD（数据库描述）报文
- Exchange → Loading：请求缺失的LSA（LSR/LSU交互）
- Loading → Full：LSDB同步完成
LSA类型与作用：
|
类型 |
名称 |
产生者 |
实验中的应用 |
|
1 |
Router LSA |
所有路由器 |
描述设备直连网段 |
|
2 |
Network LSA |
DR |
广播网段拓扑 |
|
3 |
Summary LSA |
ABR |
区域间路由（本实验未跨区域） |
|
5 |
AS External LSA |
ASBR |
AR1下发的默认路由 |
（4）NAT（网络地址转换）
转换表示例：
|
内网IP |
内网端口 |
公网IP |
公网端口 |
协议 |
|
192.168.1.100 |
54321 |
100.1.1.1 |
1024 |
TCP |
|
192.168.2.101 |
12345 |
100.1.1.1 |
1025 |
UDP |
关键技术细节：
端口复用（PAT）：
|
// NAT转换伪代码 uint16_t new_port = port_pool_alloc(); // 从1024-65535分配空闲端口 nat_table[new_port] = (internal_ip, internal_port); |
会话老化机制：
TCP会话：30分钟无流量后删除
ICMP会话：60秒后删除
UDP会话：5分钟后删除
（5）链路聚合（LACP）
协商过程：
|
状态 |
描述 |
必要条件 |
|
Down |
物理链路断开 |
- |
|
Passive |
只响应LACP报文 |
本端配置为passive模式 |
|
Active |
主动发送LACP报文 |
本端配置为active模式 |
|
Collecting |
可接收数据 |
两端均进入Distributing状态 |
|
Distributing |
可发送数据 |
对端进入Collecting状态 |
负载均衡算法：
|
% 华为默认算法：源目IP哈希 hash = crc32(src_ip + dst_ip) % member_count; selected_member = members[hash]; // 选择对应物理端口 |
2.2 协议交互时序图（关键场景）

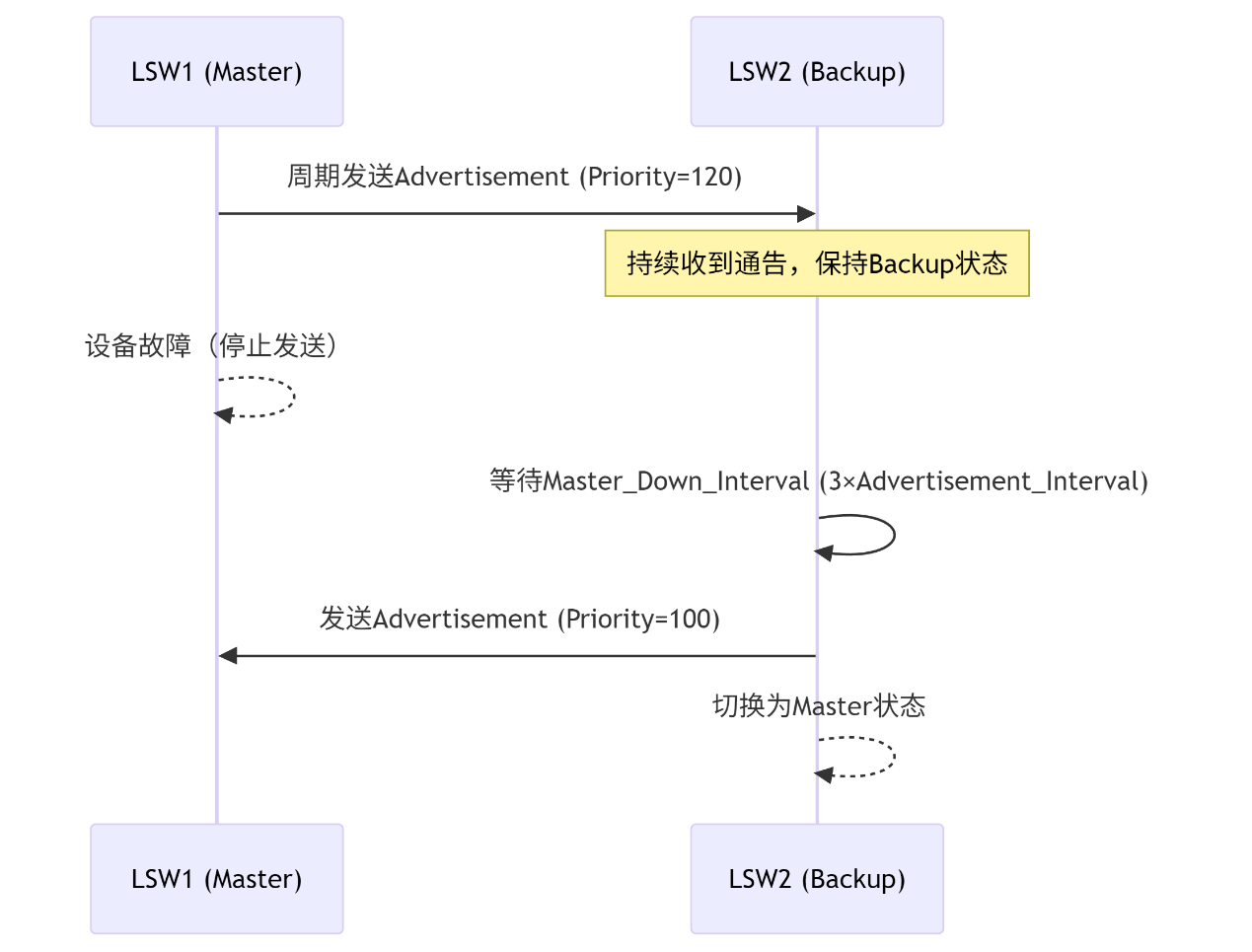

VRRP主备切换时序：
OSPF默认路由下发流程：
2.3 实验拓扑的协议栈映射
|
OSI层 |
协议 |
实现设备 |
实验配置示例 |
|
物理层 |
Ethernet |
所有设备 |
interface GigabitEthernet0/0/1 |
|
数据链路层 |
STP/802.1Q |
交换机 |
port trunk allow-pass vlan 10 |
|
网络层 |
IP/OSPF/VRRP |
三层设备 |
vrrp vrid 10 virtual-ip 192.168.1.254 |
|
传输层 |
TCP/UDP |
终端与路由器 |
NAT端口映射 |
|
应用层 |
DHCP |
核心交换机 |
dhcp select global |
三、步骤
3.1 基础配置
（1）接入交换机配置（以LSW3为例）
|
system-view sysname LSW3 vlan batch 10 20 # 创建业务VLAN # 配置MSTP stp region-configuration region-name huawei instance 1 vlan 10 20 # 映射VLAN到实例1 active region-configuration quit # 上联口配置（Trunk模式） interface Ethernet0/0/2 port link-type trunk port trunk allow-pass vlan 10 20 # 用户接入端口 interface Ethernet0/0/11 port link-type access port default vlan 10 stp edged-port enable # 启用边缘端口 |

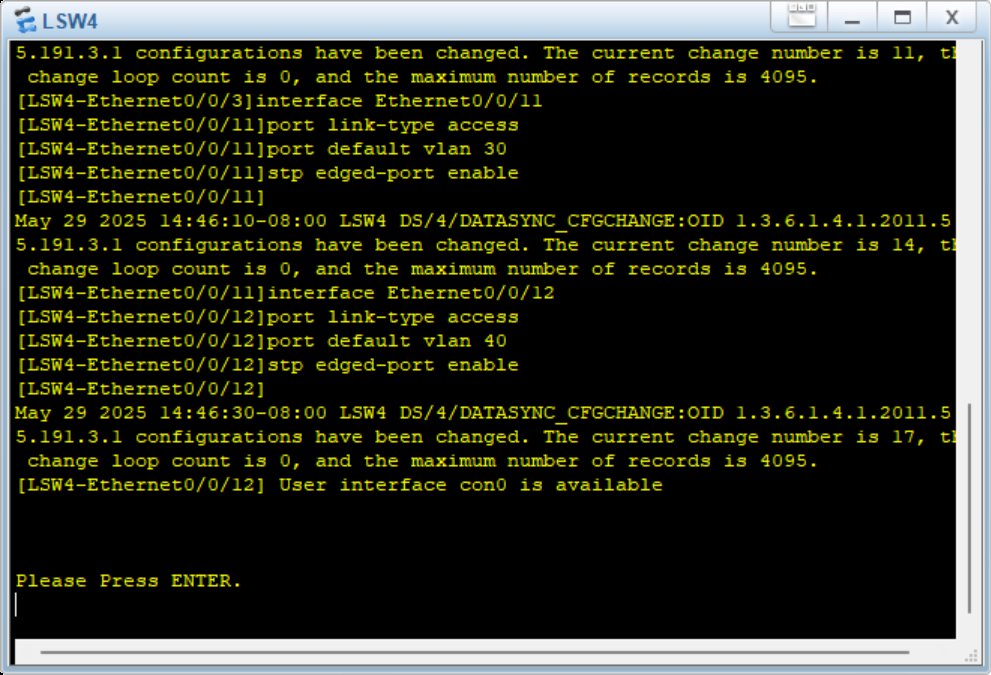

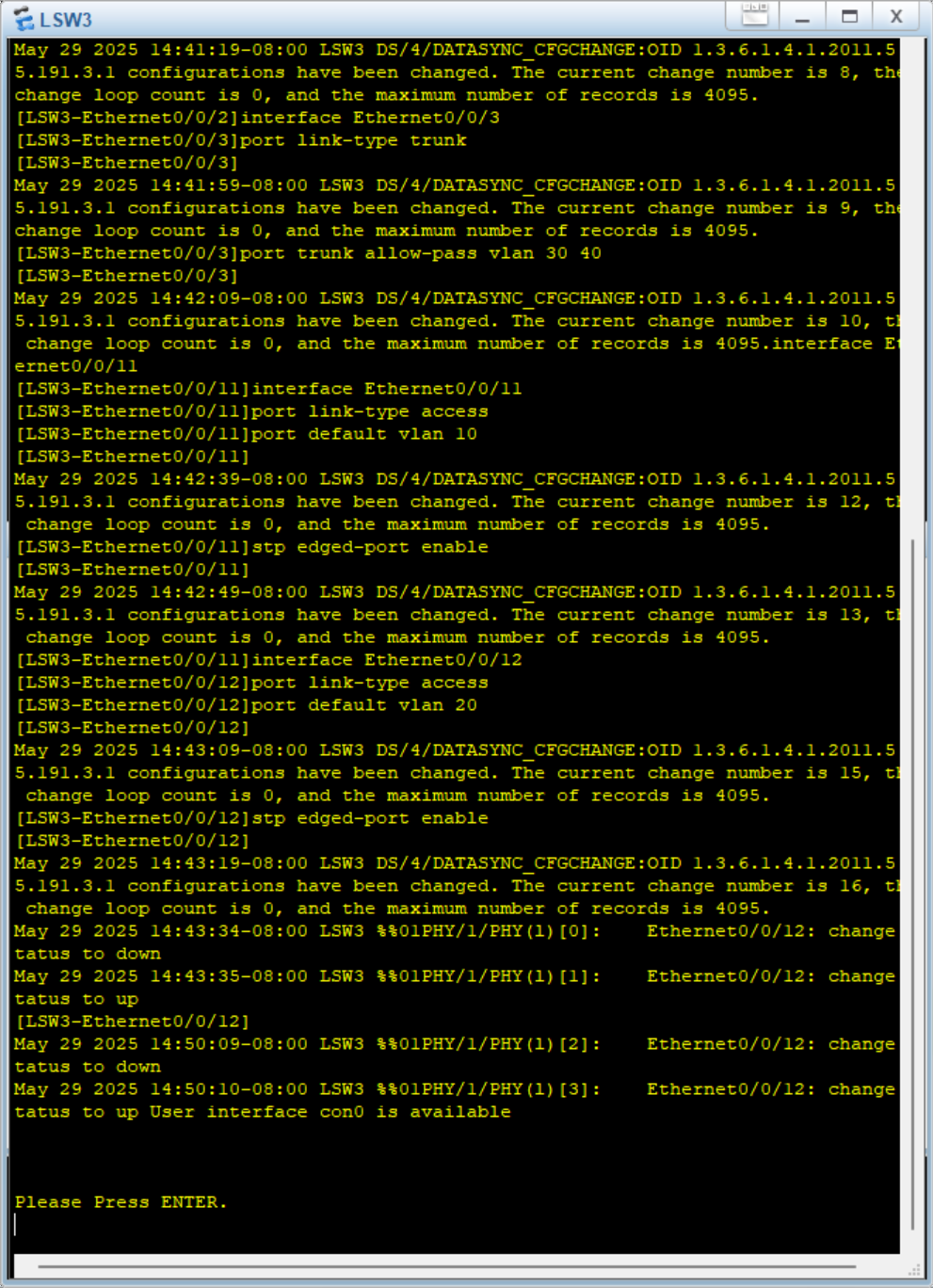

（部分配置信息截图）
3.2 核心交换机配置（以LSW1为例）
（1）链路聚合与VLAN
|
interface Eth-Trunk1 # 创建聚合组 port link-type trunk port trunk allow-pass vlan 10 20 30 40 # 物理端口加入聚合组 interface GigabitEthernet0/0/11 eth-trunk 1 |
（2）VRRP与DHCP
|
# VLAN网关配置（主设备优先级120） interface Vlanif10 ip address 192.168.1.252 24 vrrp vrid 10 virtual-ip 192.168.1.254 vrrp vrid 10 priority 120 dhcp select global # 启用DHCP |
（3）OSPF路由
|
ospf 1 router-id 1.1.1.1 area 0.0.0.0 network 192.168.1.0 0.0.0.255 network 192.168.100.0 0.0.0.3 |
（部分配置信息截图）
3.3 出口路由器配置（AR1）
（1）ACL与NAT
|
# 允许内网访问外网 acl number 2000 rule permit source 192.168.0.0 0.0.255.255 # 配置NAT interface GigabitEthernet0/0/0 nat outbound 2000 # 应用NAT策略 |
（2）OSPF下发默认路由
|

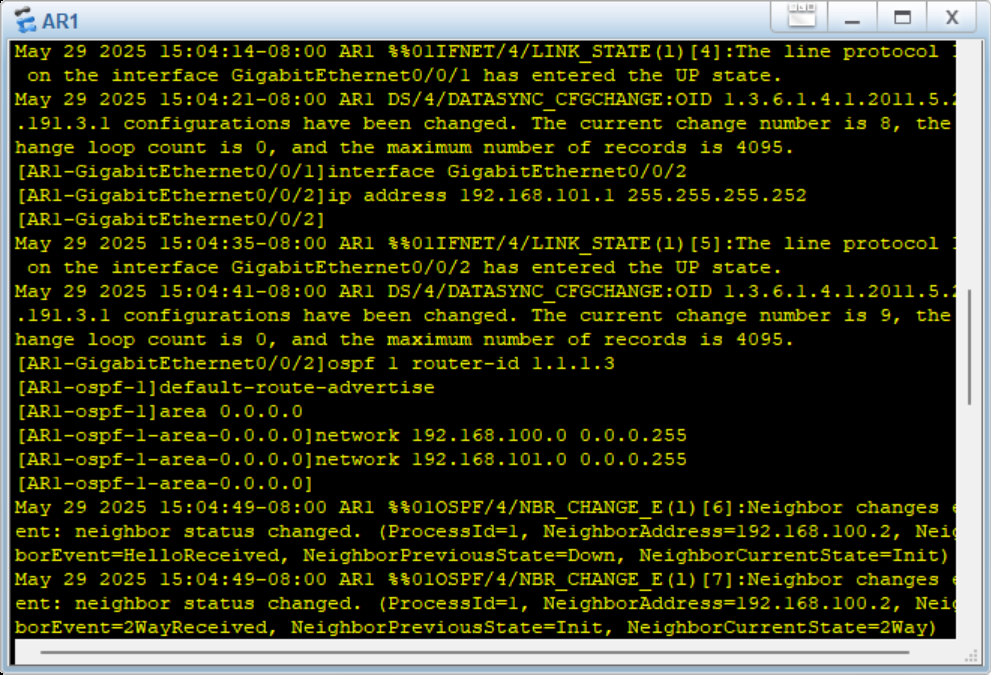

ospf 1 default-route-advertise # 向OSPF域内下发默认路由 |
（部分配置信息截图）
四、结果
4.1 验证命令与结果

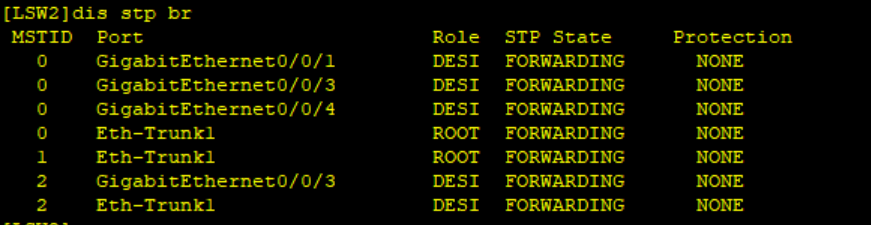

（1）MSTP拓扑验证
|

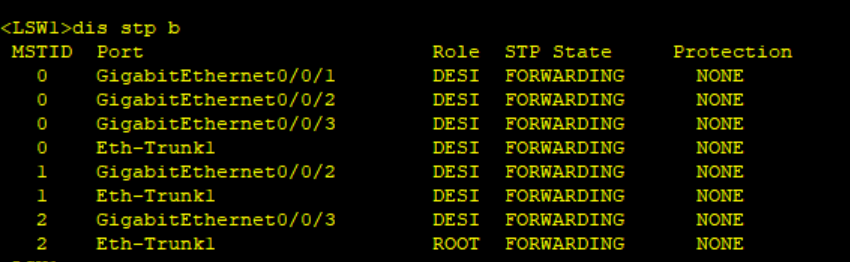

[LSW1] display stp brief MSTID Port Role State Cost 0 GigabitEthernet0/0/1 DESI FORWARDING 20000 1 GigabitEthernet0/0/2 DESI FORWARDING 20000 2 Ethernet0/0/3 ALTE DISCARDING 200000 |
结果分析：
实例1（VLAN10/20）在G0/0/2转发
实例2（VLAN30/40）阻塞冗余端口

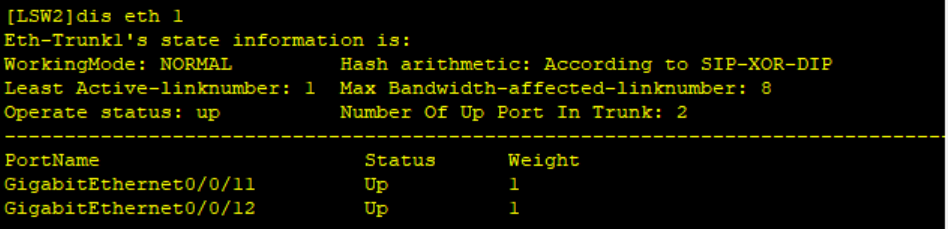

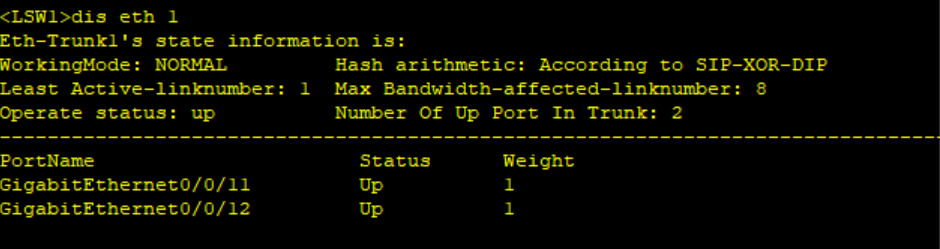

（2）链路聚合验证：
（3）VRRP验证

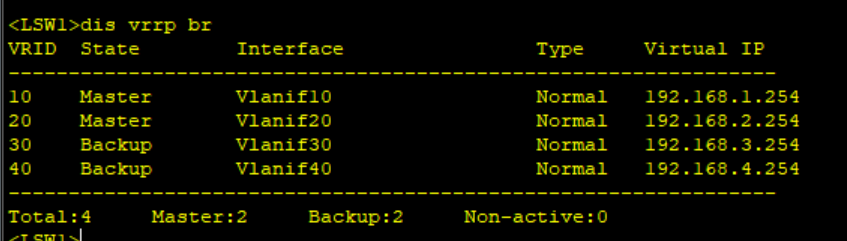

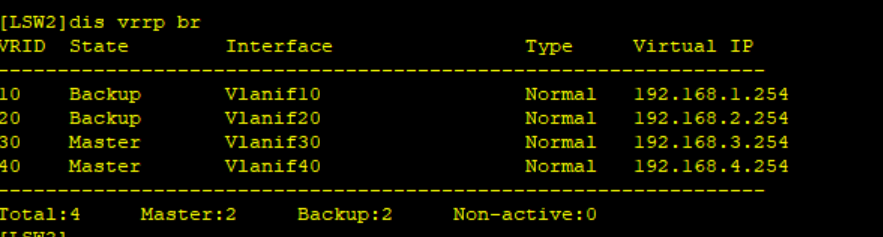

结果分析：
VLAN10主网关在LSW1（优先级120）
VLAN30主网关在LSW2

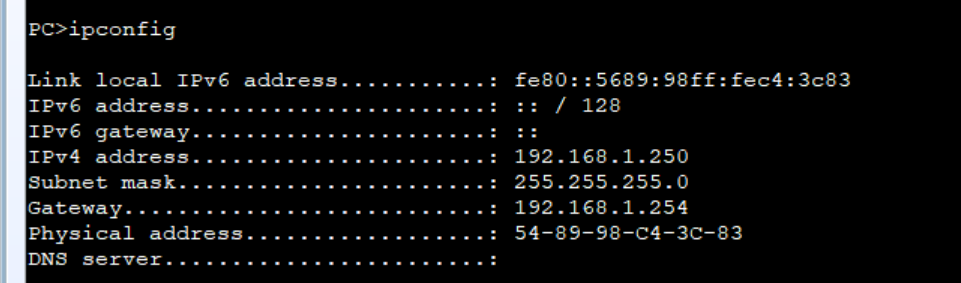

（4）DHCP验证

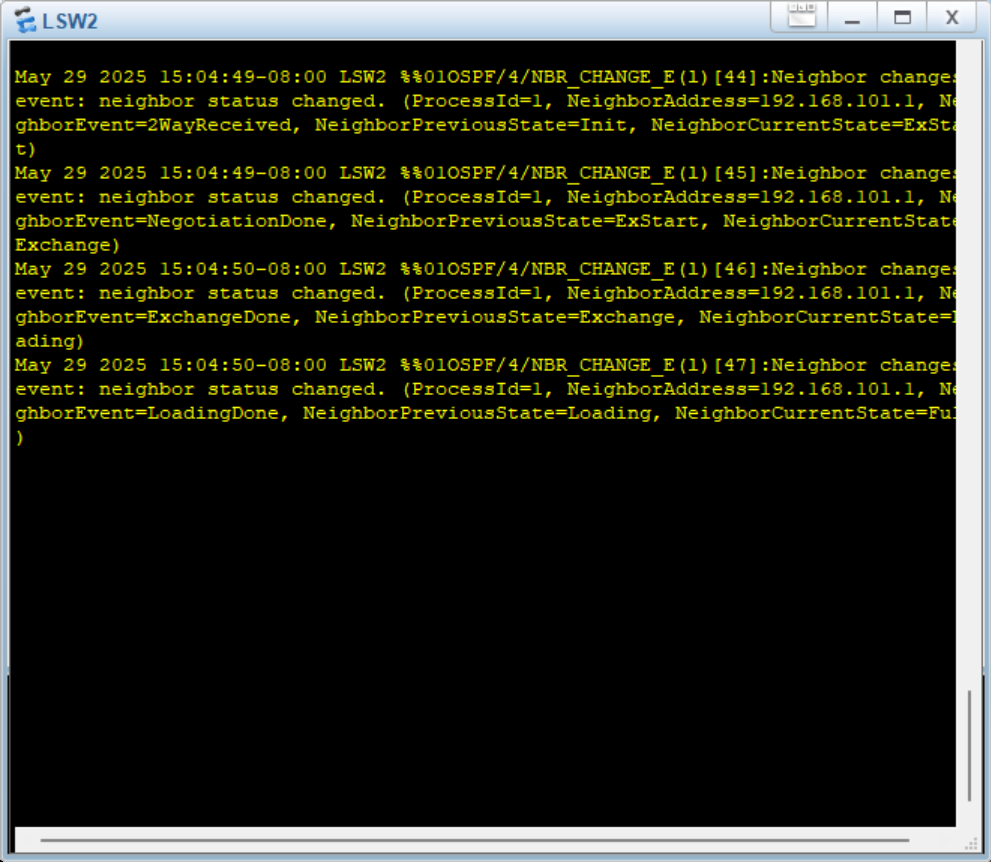

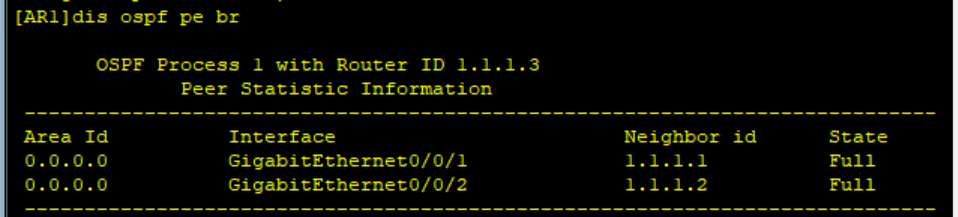

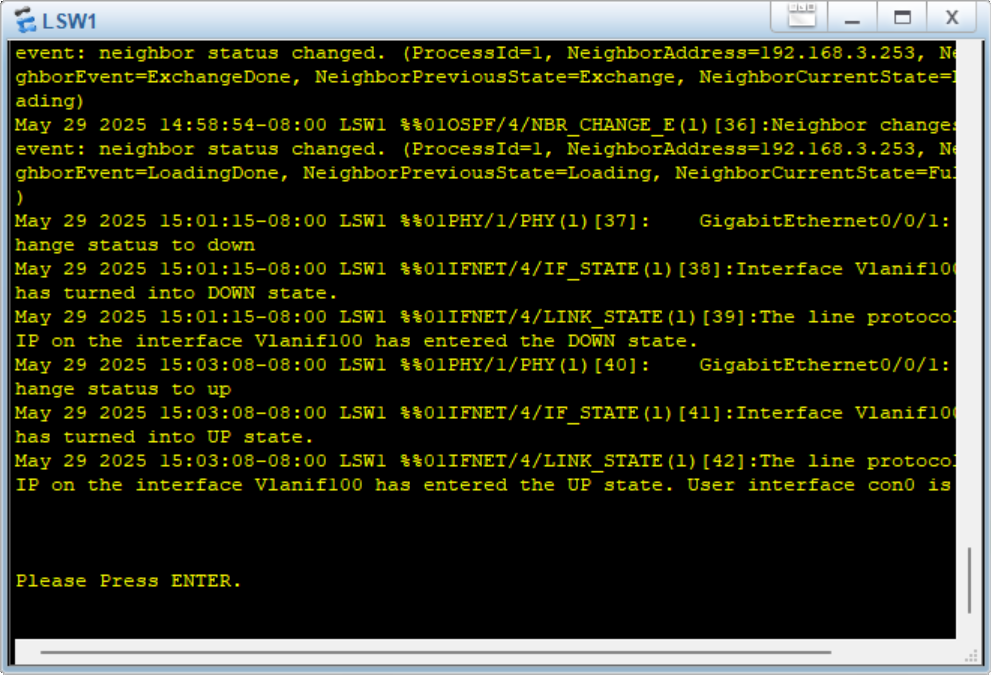

（5）OSPF验证
结果分析：AR1与两台核心交换机建立Full邻接关系
（6）NAT验证

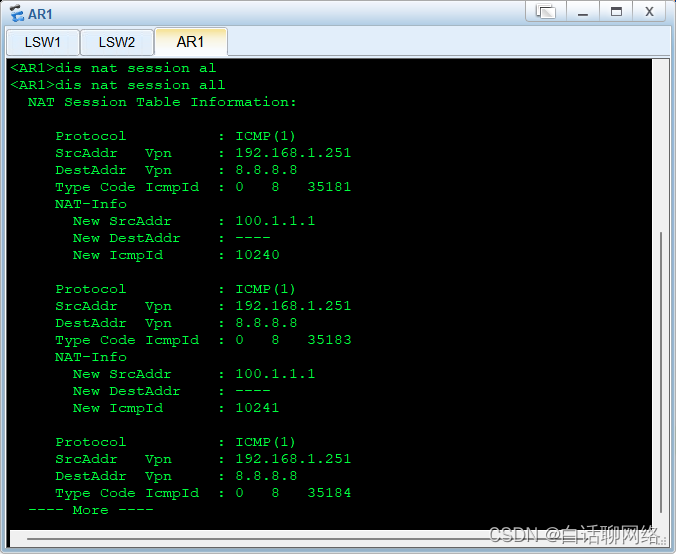

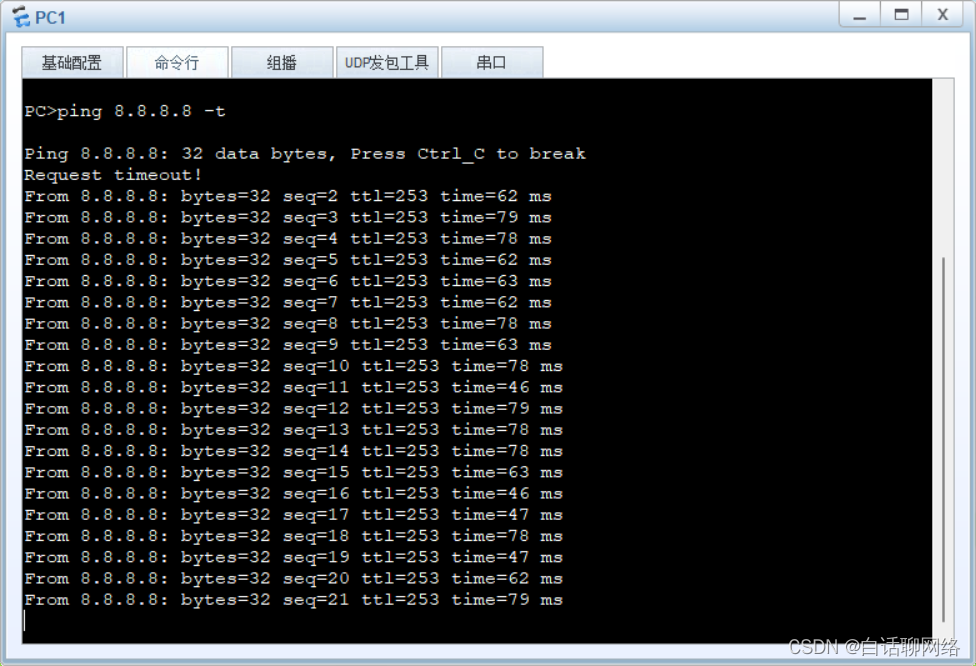

结果分析：内网IP成功转换为公网IP
五、心得体会
通过这次实验，我系统性地理解了多协议协同工作的原理，也暴露出自身知识体系的不足。在配置MSTP时，由于没有正确映射VLAN到实例，导致部分VLAN流量被错误阻塞。通过反复阅读华为文档，最终发现必须在stp region-configuration视图下用instance 1 vlan 10 20明确绑定关系，这让我真正掌握了生成树协议中"实例"的概念。
最棘手的故障发生在NAT环节。当内网PC无法访问外网时，我首先用display nat session all确认无转换记录，接着检查ACL 2000配置无误。最终借助AI查明是OSPF路由未正确发布——核心交换机缺少network 192.168.100.0 0.0.0.3语句，导致AR1无法学习到回程路由。这个教训让我深刻认识到：网络故障往往发生在协议衔接处。
实验还培养了我的工程思维。最初配置DHCP时，所有地址池都集中在LSW1，结果当LSW1故障时VLAN40的PC无法获取IP。后来改为分布式部署：在LSW1配置vlan10/vlan20地址池，在LSW2配置vlan30/vlan40地址池，并通过vrrp ping-enable实现网关探测。这种设计让我体会到冗余不仅是设备备份，更是服务能力的全域覆盖。
这次实验像一次全栈式演练，从二层交换到三层路由，从地址分配到安全转换，每个环节的故障排除都加深了对协议栈整体性的理解。当最终看到所有协议状态灯都变为绿色时，那种成就感远超完成普通作业——因为这证明我真正具备了搭建可运行网络的能力。
