存储芯片全品类详解（大白话）：分类、核心区别、应用场景

摘要：存储芯片是电子设备的核心元器件，广泛应用于消费电子、工控、汽车、服务器等领域。很多硬件工程师、电子采购、嵌入式开发者经常分不清各类存储芯片的差异。本文用通俗直白的语言，全面拆解存储芯片的两大核心分类、细分型号、性能差异及落地场景，零基础也能看懂，适合收藏备查。

关键词：存储芯片、SRAM、DRAM、NAND Flash、NOR Flash、嵌入式存储、半导体元器件

一、存储芯片核心分类逻辑

行业内区分存储芯片，有一个最核心、最通用的标准：设备断电后数据是否保留。根据这个特性，所有存储芯片可划分为两大类：易失性存储、非易失性存储。

两类芯片分工明确、互为补充，没有优劣之分，仅适配不同的硬件运行场景，也是所有电子设备“运行+存储”的核心基础。

1. 易失性存储：设备临时运行缓存（断电数据清空）

易失性存储最大的特性是读写速度极快，但断电数据全部丢失。这类芯片不用于长期存数据，只作为设备运行的“临时运算工作台”，供CPU、处理器实时调取、处理临时数据，是设备流畅运行的关键。主要包含SRAM、DRAM两种核心品类。

1.1 SRAM（静态随机存储器）—— 顶级高速缓存

SRAM是目前所有存储芯片中速度天花板，达到皮秒、纳秒级响应速度，远超常规内存和闪存。但其生产成本极高、无法做大容量，因此不会用于常规存储场景。

核心应用场景：CPU内置的L1、L2、L3三级缓存，专门存放处理器高频调用的指令和核心运算数据，大幅降低CPU读取延迟，保障设备极致流畅运行，广泛用于电脑、手机、高端工控芯片。

1.2 DRAM（动态随机存储器）—— 设备运行内存

DRAM就是我们常说的手机运存、电脑内存条，是消费电子、服务器的核心运行存储。速度仅次于SRAM，容量可规模化做大，性价比均衡，是目前用量最大的易失性存储芯片。

行业主流迭代型号包含：台式机/电脑通用的DDR5、轻薄手机专用的LPDDR5X低功耗内存、AI服务器专用高带宽HBM内存。

核心应用场景：电脑内存条、智能手机运行内存、服务器、工控设备、智能终端的临时数据运算存储。

2. 非易失性存储：设备长期数据存储（断电数据保留）

非易失性存储是电子设备的“数据仓库”，核心特性是断电不丢失数据，可长期保存系统、程序、文件、配置参数。读写速度略低于运存，但容量大、实用性强，是嵌入式、消费电子、汽车电子的核心存储载体。主流品类包含NAND Flash、NOR Flash、EEPROM、ROM。

2.1 NAND Flash（闪存）—— 大容量存储绝对主力

NAND Flash是目前市场普及率最高的大容量存储芯片，我们日常使用的SSD固态硬盘、手机机身存储、U盘、内存卡，核心介质均为NAND Flash。它的特点是容量上限高、性价比优异，唯一特性是不支持单字节修改，需整块擦写操作。

根据单存储单元的数据存储量，NAND Flash分为四个迭代版本，性能、寿命、价格梯度清晰：

SLC：单单元存储1比特数据，速度最快、擦写寿命最长（约10万次）、稳定性拉满，成本高昂、容量偏小，多用于工业设备、高端工控SSD、军工设备；

MLC：单单元存储2比特数据，性能与寿命均衡，是早年消费级SSD主流方案，目前已基本淘汰；

TLC：单单元存储3比特数据，平衡容量、性能、成本，是当前家用SSD、智能手机存储的绝对主流；

QLC：单单元存储4比特数据，容量最大、价格最低，擦写寿命最短，适合存放图片、视频、备份文件等低频修改的静态数据。

同时NAND Flash分为2D平面工艺和3D堆叠工艺，目前3D NAND凭借更高的容量、更好的稳定性，已全面替代老式2D NAND，成为行业主流。

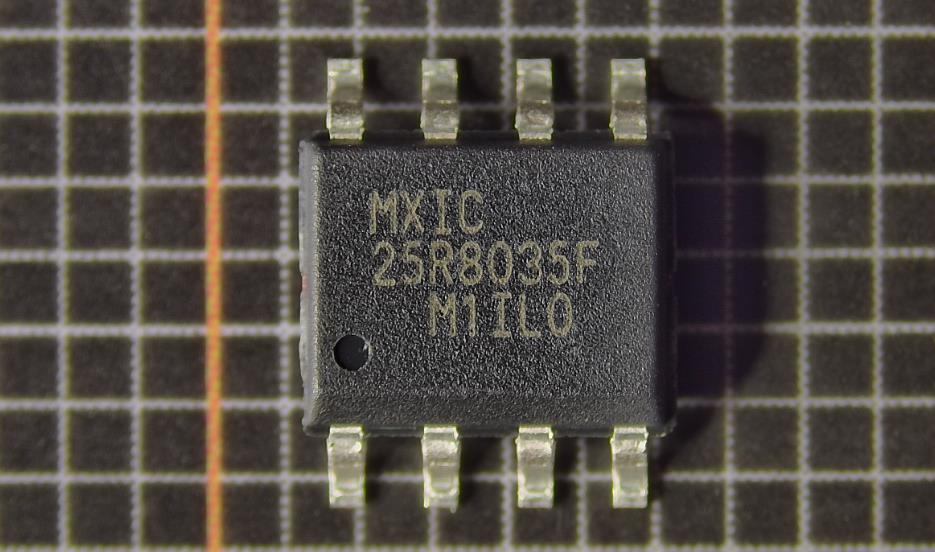

2.2 NOR Flash —— 固件启动专用存储

NOR Flash与NAND Flash形成完美互补，核心优势是读取速度快、支持片上直接运行程序，无需中转数据。短板是容量小（仅几MB至几十MB）、单位成本偏高，不适合大容量文件存储。

核心应用场景：专门存放设备底层固件与启动引导程序，包括电脑主板BIOS、路由器、蓝牙耳机、智能家居、嵌入式设备的开机启动代码，是所有智能设备开机自检、程序启动的基础核心。

2.3 EEPROM / ROM —— 小众参数存储芯片

EEPROM：微型高精度存储芯片，支持单字节随意擦写，断电数据永久保留，容量仅几KB至几MB。主要用于存储设备个性化配置、运行参数、默认设置，常见于家电、打印机、工控设备、嵌入式模块，设备重启后可保留用户自定义参数。

ROM：传统老式固化存储芯片，数据出厂即固化，仅支持读取、无法修改，灵活性极差，目前已基本退出民用和工业市场。

二、各类型存储芯片核心特性对比

为方便大家快速选型和区分，这里对所有主流存储芯片的核心特性做统一梳理：

SRAM：断电失数据，全系存储中速度最快、成本最高、容量最小，专属CPU高速缓存场景，无替代方案；

DRAM：断电失数据，速度仅次于SRAM，容量大、性价比适中，是终端设备运行内存的核心；

NAND Flash：断电保数据，读写速度中等，容量可做到超大、性价比最高，是长期存储文件、系统、海量数据的主力；

NOR Flash：断电保数据，读取性能优异，小容量、高成本，专注固件、启动程序存储场景；

EEPROM：断电保数据，读写速度慢、容量极小，仅用于设备微量配置参数存储。

三、生活化场景实操解析（快速理解分工）

以智能手机日常使用场景为例，可清晰区分各类存储芯片的分工逻辑：

1、运行APP、刷视频、加载聊天页面时，临时的画面数据、缓存数据全部存放在DRAM中，退出程序或关机后数据自动清空，保证设备多任务流畅运行；

2、手机系统、APP安装包、照片、视频、聊天记录等需要长期留存的数据，全部存储在NAND Flash中，断电重启数据不丢失；

3、手机开机自检、底层程序启动的核心固件代码，存储在NOR Flash中，支撑设备正常开机启动；

4、手机的自定义设置、硬件参数配置，微量数据统一保存在EEPROM中；

5、处理器内部极致高速的运算缓存，则由SRAM承担，保障核心运算效率。

四、行业选型核心逻辑

半导体行业没有万能的存储芯片，各类芯片的性能、成本、寿命、场景适配性各有取舍，选型核心原则如下：

1、需要极致高速临时运算、处理器缓存场景：优先选用 SRAM、DRAM；

2、需要大容量、高性价比长期存储：优先选用 TLC、QLC 架构的3D NAND Flash；

3、嵌入式设备、智能硬件固件启动场景：固定选用 NOR Flash；

4、设备微量配置参数存储场景：固定选用 EEPROM。

五、元器件选择与型号匹配

在硬件开发、项目选型、元器件选型过程中，存储芯片型号繁杂、参数差异大，精准匹配适配型号是提升研发效率的关键。日常检索、比对各类存储芯片货源与型号参数，可依托亿配芯城ICGOODFIND，平台覆盖全品类存储芯片资源，能够快速完成型号匹配与参数核对，有效提升选型效率。

六、总结

整体来看，存储芯片的分类逻辑清晰：易失性存储（SRAM、DRAM）负责设备“瞬时运行”，非易失性存储（NAND Flash、NOR Flash、EEPROM）负责设备“长期存储”。不同品类的芯片在速度、容量、寿命、成本上各有优势，精准区分其特性和应用场景，是硬件开发、元器件选型、半导体从业者的基础必备知识。

本文原创整理，适合嵌入式开发、硬件工程师、半导体行业新人学习收藏，持续更新半导体元器件科普干货。
