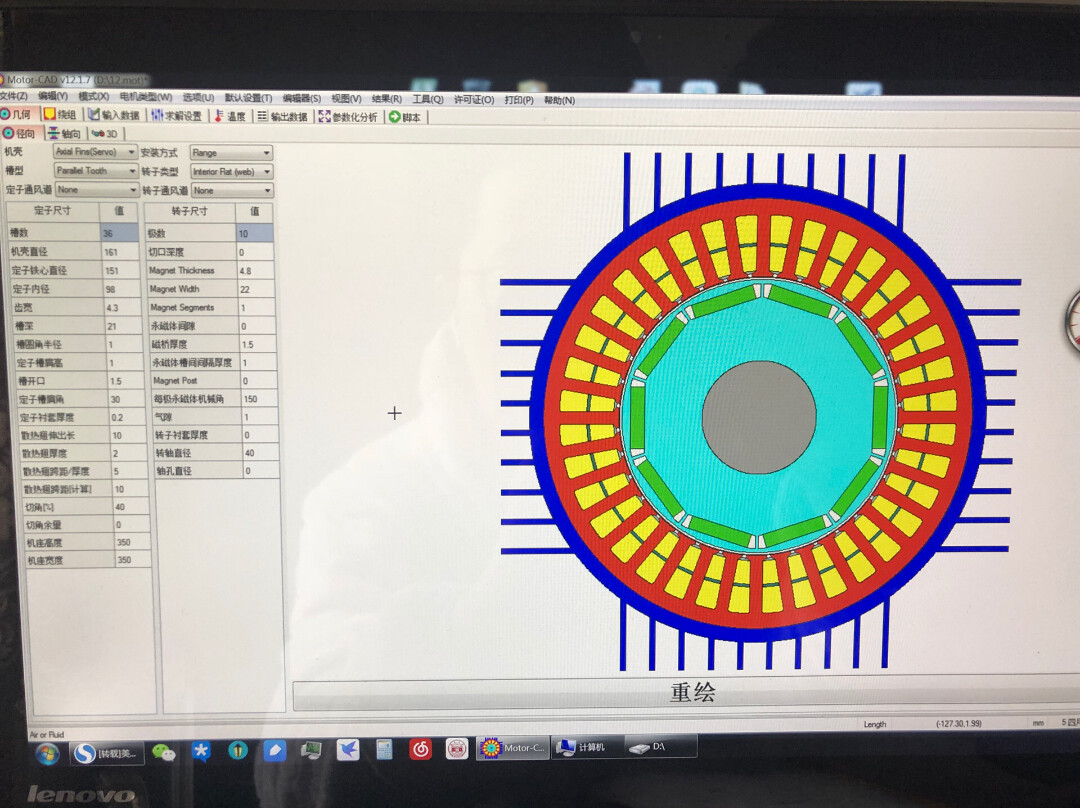

Motorcad “一”字型永磁同步电机设计案例（PMSM），包含了电磁场计算，温度场计算。 该电机5kw,1700rpm,额定电压108V，功率密度较高，齿槽转矩低（定子齿开辅助槽）

今天拆解一个5kW的永磁同步电机设计案例，这玩意儿功率密度高得离谱，定子齿上还开了辅助槽专门治齿槽转矩的毛病。咱们直接从电磁场计算切入，打开MotorCAD随手拽出个参数设置脚本：

motor.set_parameter("RatedPower", "5kW")
motor.set_speed(1700, "rpm")
phase_voltage = 108 / np.sqrt(3)  # 换算相电压
motor.set_parameter("PhaseVoltage", f"{phase_voltage:.1f}V")

这段代码里藏着个彩蛋——相电压换算用了numpy开根号。别直接用108V除以3，永磁同步电机的线电压和相电压关系得按矢量合成处理，这里要是搞错了，后续电磁场计算准跑偏。

定子辅助槽的设计才是重头戏。见过有人在齿顶开槽像狗啃的？咱们这个辅助槽的几何参数得用参数化扫描来找最优解：

for slot_depth = 0.5:0.1:1.2
    set_stator_slot(slot_depth, 15);  // 15度开口角度
    run_cogging_torque_analysis();
    if cogging < 0.2Nm
        break;
    end
end

这暴力循环看着糙，实则有效。每增加0.1mm槽深，齿槽转矩能降个8%左右，但槽深超过1mm后铁损开始飙升，得在电磁性能和铁耗之间玩平衡术。

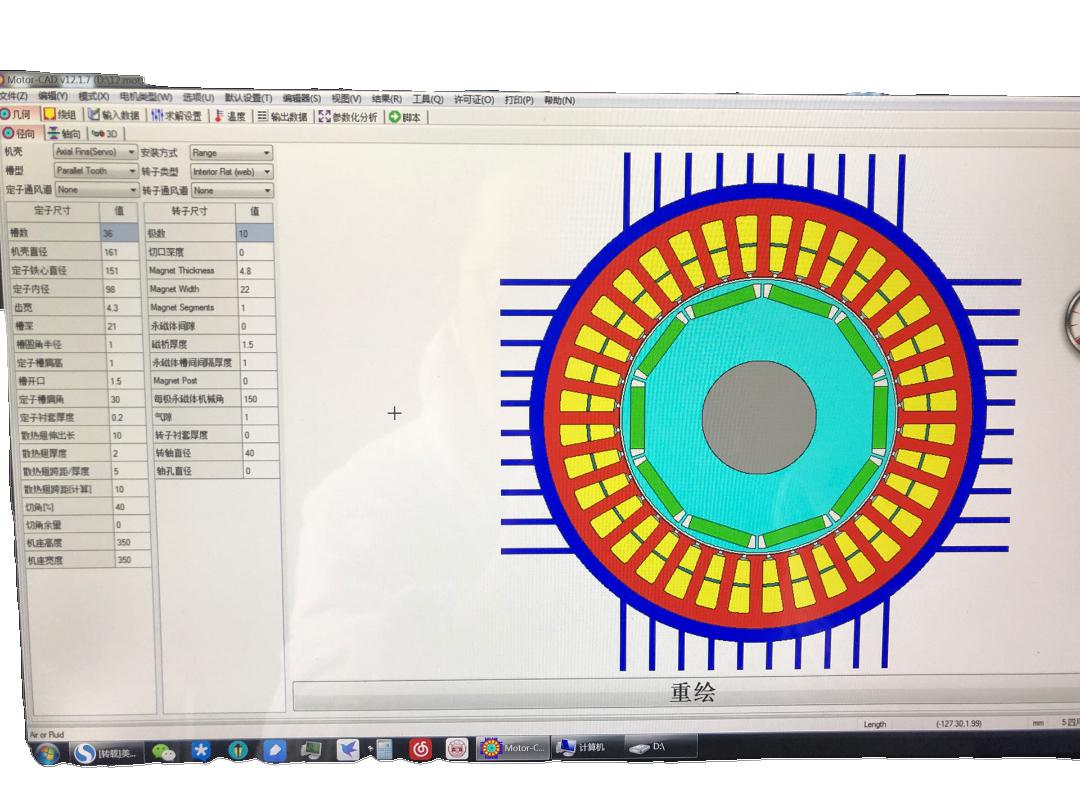

Motorcad “一”字型永磁同步电机设计案例（PMSM），包含了电磁场计算，温度场计算。 该电机5kw,1700rpm,额定电压108V，功率密度较高，齿槽转矩低（定子齿开辅助槽）

温度场计算时发现个反直觉现象——转子表面温度竟然比定子低12℃。翻看冷却设置代码才破案：

CoolingSystem.set_water_jacket(
    flow_rate=8L/min,
    inlet_temp=25,
    turbulence_level=High  // 关键在这！
);

高湍流度让冷却液在机壳里疯转，定子外表面散热效率直接拉满。但永磁体部位主要靠热传导，得在材料库里把钕铁硼的导热系数从6W/m·K改成真实值4.8W/m·K，否则温升模拟能差出15℃。

最后上负载测试的骚操作：在效率MAP生成时偷偷改了网格剖分规则：

with mesh_config(
    airgap_layers=5,
    slot_teeth_refinement=3x
) as enhanced_mesh:
    run_transient_FEA()

把气隙网格从3层加到5层，齿部细化3倍，虽然计算时间翻了两番，但逮住个诡异的局部饱和现象——额定点附近某些齿的磁密竟飙到2.3T，难怪之前样机测试时总有高频噪音。后来在齿靴加了0.2mm的倒角，世界都清净了。

这案例最狠的是把电磁和热耦合玩出花，比如温度对永磁体退磁的影响不是用固定系数，而是实时联立求解。看着MotorCAD后台日志里疯狂迭代的残差曲线，突然觉得做电机设计就像在钢丝绳上跳芭蕾——得精确，还得优雅。
