在工业视觉系统选型的技术对接过程中，我们发现行业内普遍存在一类认知偏差：部分研发与选型人员将视场角（Field of View, FOV）视为单一性能参数，仅关注参数表中数值最大的对角视场指标，默认视场角数值越大，系统的感知覆盖能力越优。

然而在实际工程落地中，该认知偏差往往导致方案适配性不足：机械臂视觉工位易出现横向成像覆盖不全、四足机器人导航易产生近地与高程感知盲区、三维数据采集系统易出现边缘点云几何畸变超差等问题，最终造成方案返工与项目成本损耗。

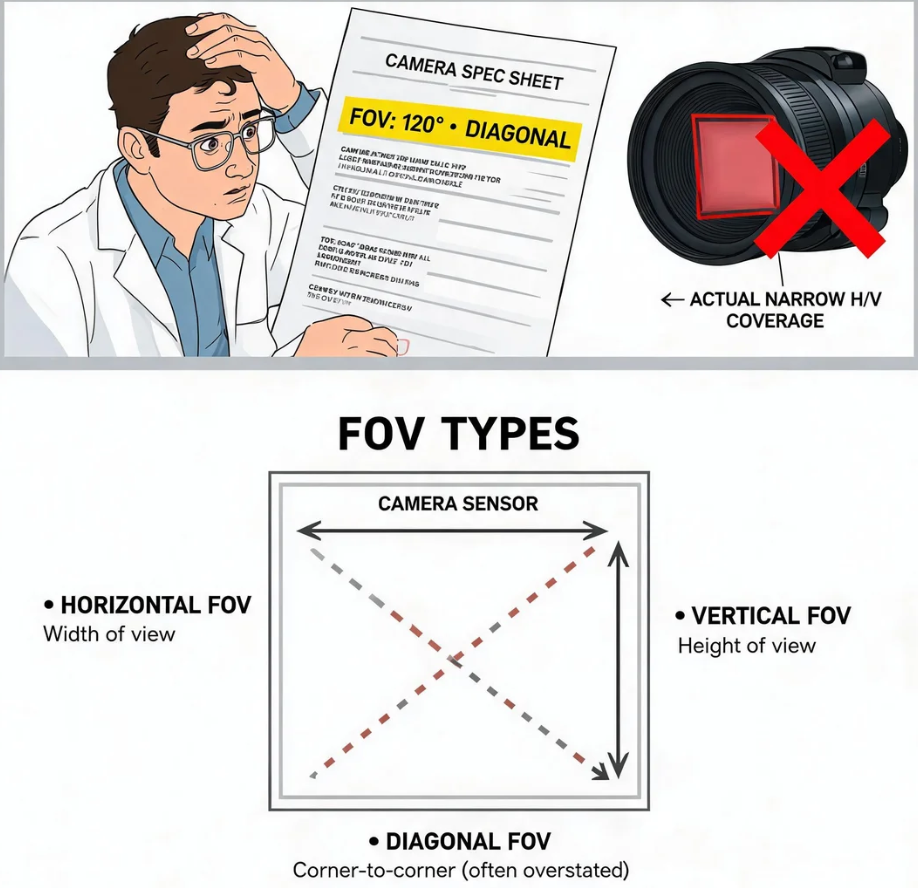

究其根本，在于视场角并非单一维度参数，可分为水平视场、垂直视场与对角视场三类，三者的物理含义与工程参考价值存在显著差异。

本次众鑫创展将结合人形机器人、四足机器人、机械臂视觉、三维数据采集等多场景的工程实践经验，系统拆解三类视场角的核心区别与选型逻辑，助力行业从业者从参数设计源头规避基础认知偏差带来的落地风险。

一、水平视场

水平视场（Horizontal Field of View, H-FOV）表征相机在水平方向上的最大成像覆盖范围，是机器人视觉系统选型中最核心的基准参数之一。在绝大多数工业应用场景中，作业空间的约束与功能需求均以横向维度为首要考量，因此水平视场往往成为方案设计阶段最先确认的边界指标。

在机械臂视觉抓取与平面检测场景中，工作台的有效作业幅宽是固定的设计约束，水平视场需与工件摆放区域的横向尺寸精准匹配。若水平视场选型偏小，将无法完整覆盖作业区域的边缘工件，需通过增设直线滑台驱动相机平移、拆分检测工位等方式弥补，会显著提升系统的机电成本与部署复杂度；反之，若盲目选用过大视场方案，在图像传感器分辨率固定的前提下，单位像素对应的物方物理尺寸增大，系统空间分辨率下降，将直接导致抓取定位与尺寸检测的精度降低。

该逻辑同样适用于人形机器人的环境避障系统。水平视场的宽度决定了机器人行进过程中侧向环境的感知范围，是窄通道通行、动态绕障等功能的基础参数。视场宽度不足会在机器人两侧形成感知盲区，提升与周边设备、墙体及障碍物发生剐蹭碰撞的概率，制约机器人在复杂室内环境中的通行能力。

在三维数据采集场景中，水平视场直接决定了单次扫描的横向幅宽，进而影响整体采集效率。针对大尺寸壳体、板材类工件，大水平视场方案可减少扫描工位数量，避免相机或工件的多次位移，提升作业效率；针对精密小件的高精度采集任务，选用适配的小水平视场方案，可保证更高的点云密度，从而获得更优的尺寸测量精度与三维重建效果。

二、垂直视场

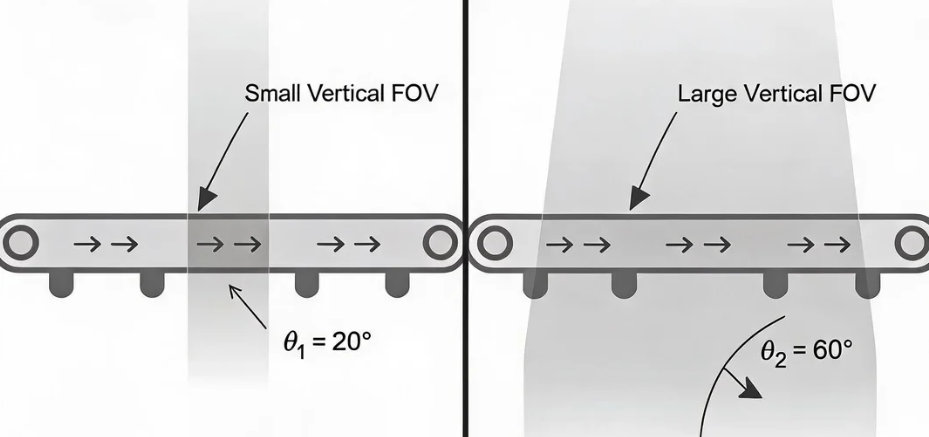

垂直视场（Vertical Field of View, V-FOV）表征相机在竖直方向上的最大成像覆盖角度。在视觉系统选型过程中，普遍存在 “优先关注水平覆盖、弱化垂直维度需求” 的认知倾向，该思路在静态平面检测场景中影响有限，但在设备具备运动能力、场景存在高程差的应用中，垂直视场是决定方案落地可行性的关键参数。

在四足机器人导航场景中，移动机器人的环境感知不仅包含水平平面内的障碍物检测，还需覆盖地面高程突变（台阶、凹陷、路面凸起）与上方低矮障碍物（横梁、架空管线）两类目标。垂直视场不足会同步形成近地面与顶部感知盲区：下视野不足无法识别脚边的小型障碍物与台阶边缘，上视野不足则无法预判头顶碰撞风险。在实际项目案例中，部分早期四足机器人方案因相机安装倾角设计不合理、有效垂直下视场不足，在平坦路面可实现稳定运行，但面对台阶地形时易出现边缘感知缺失，引发踏空与机体失稳。

该规律同样适用于人形机器人的复杂地形通行场景。在上下楼梯、坡道行驶工况下，垂直视场直接决定了系统对台阶高度、坡道倾角的几何感知精度。视场覆盖不足会导致高程信息采集不完整，进而影响步态规划与重心控制算法的准确性，提升机器人跌落、重心失衡的风险。

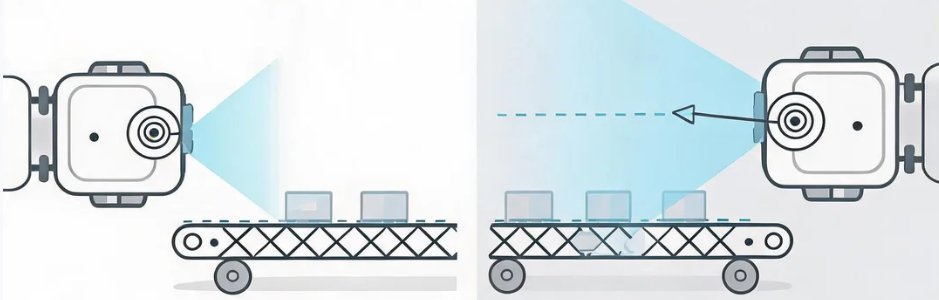

即便在固定式机械臂视觉检测工位中，垂直视场的作用同样不可忽视。当被测工件包含阶梯结构、立体内轮廓等竖向特征时，垂直视场决定了单帧成像能否完整覆盖全部高度维度的检测目标。视场不满足需求时，需通过调整相机物距进行分次采集，不仅会延长检测周期，也会增加视觉系统的机械设计复杂度。

在三维数据采集场景中，垂直视场的约束效应更为突出。针对高立式工件、深腔结构的扫描任务，若垂直视场不足，需通过多视角分段扫描完成点云拼接，一方面会显著降低采集效率，另一方面多帧拼接会引入累积误差，直接劣化三维重建模型的整体几何测量精度。

三、对角视场

对角视场是三类视场角参数中数值最大的一项，因此常被作为产品宣传的核心指标，易对选型人员造成 “大视野” 的直观误导。

从工程落地的角度分析，对角视场的实际参考价值相对有限。工业场景中的作业工作台、被测工件、机器人运动空间均以矩形几何边界进行规划与设计，对角线维度无法直接对应实际作业的有效覆盖范围，因此难以作为视觉系统选型的核心决策依据。

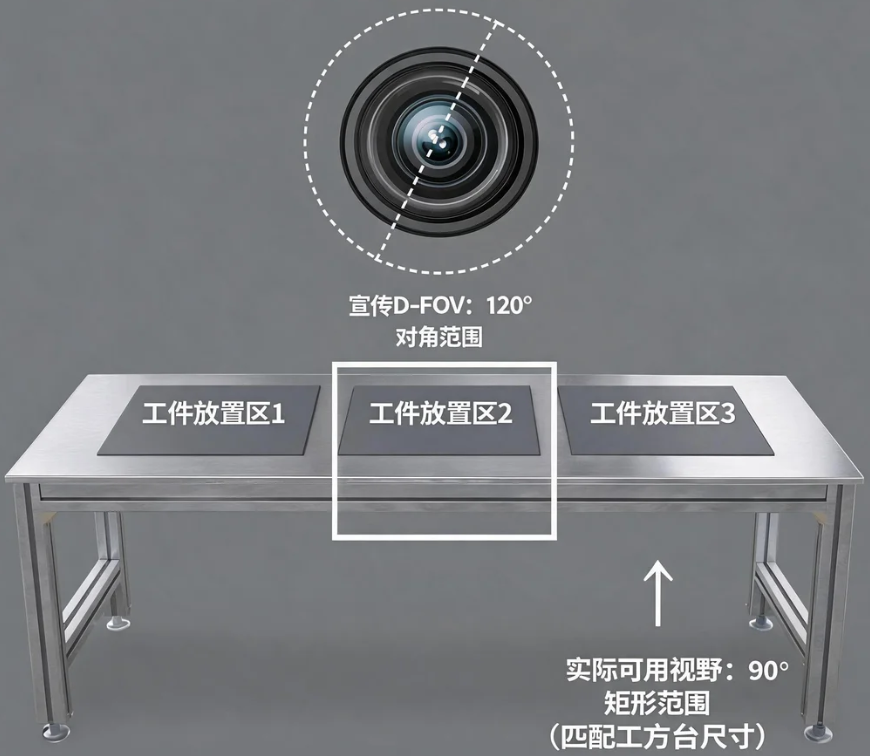

在实际选型中，从业人员易陷入 “对角视场等价于有效视野” 的认知偏差。例如标称对角视场 120° 的广角镜头，受传感器长宽比限制，其水平视场通常仅为 100° 左右，垂直视场则更小。将该类方案应用于人形机器人避障系统时，会导致侧向感知盲区大于设计预期，提升障碍物碰撞风险；应用于机械臂视觉检测工位时，则无法完整覆盖工作台横向作业范围，造成方案返工与成本损耗。

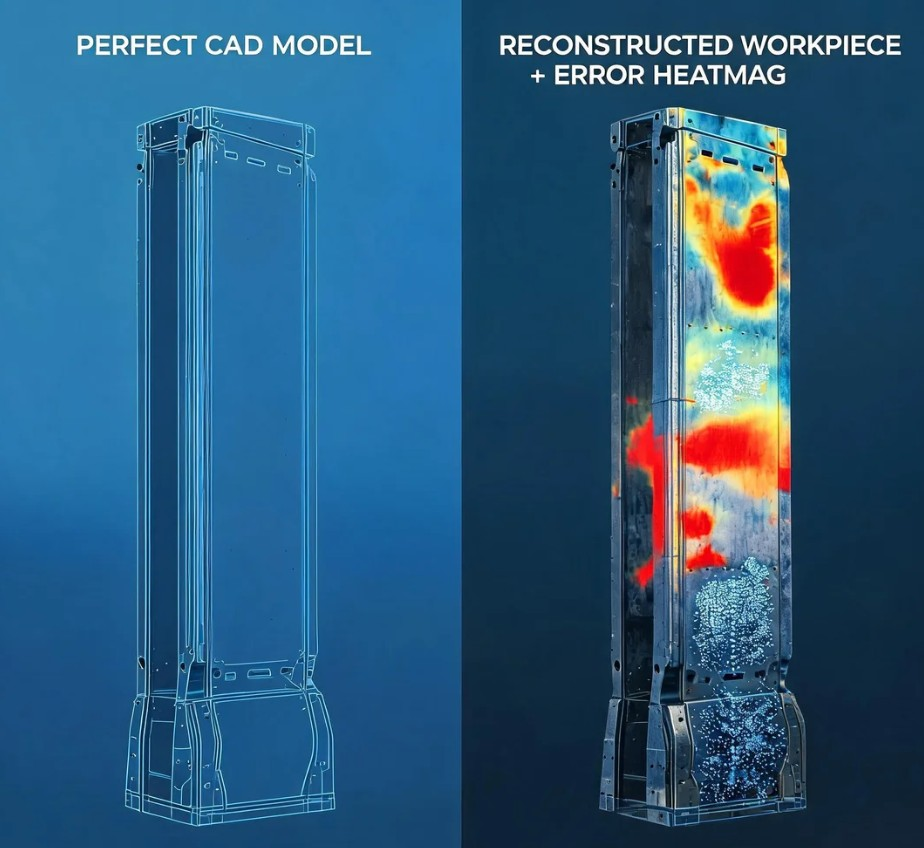

针对三维数据采集场景，若仅依据对角视场选型广角方案，一方面会导致实际有效采集的长宽范围无法匹配工件尺寸要求；另一方面，大广角镜头固有的径向畸变会造成边缘区域点云几何失真，降低三维重建的尺寸测量精度，无法满足工业级检测的精度标准。当然，对角视场并非全无应用价值，可用于镜头品类的快速区分（如标准镜头与广角镜头的初步界定），但不应作为选型的核心判定指标，仅以对角视场数值完成选型是视觉方案设计初期的常见疏漏。

需要补充说明的是，视场角与成像精度存在天然的制衡关系。在图像传感器分辨率与像元尺寸固定的前提下，视场角越大，单位像素对应的物方物理尺寸越大，平面测量与深度测量的空间精度越低；同时大视场广角镜头的光学畸变更显著，会进一步劣化边缘区域的成像质量与几何精度。该部分的选型权衡逻辑，后续将进行专题展开。

视场角作为视觉系统的基础光学参数，其选型合理性直接决定方案的落地效果与最终精度。机器人视觉系统的工程落地高度依赖细节参数的精准匹配，忽视基础参数的场景适配性，将直接提升方案的返工成本与落地风险。
