电赛电源速成—主控芯片选型与主控板设计
目录
一、主控芯片选型(限电源题)
1 常用主控芯片的对比
表1 三种常用主控芯片的关键性能指标的比较
| 指标 | TMS320F28335 | STM32F103 | STM32F407 |
| 主频 | 150 MHz | 72 MHz | 168 MHz |
| 架构 | C28x DSP | ARM Cortex-M3 | ARM Cortex-M4F(含FPU) |
| Flash容量 | 512 KB | 64–512 KB | 512 KB – 1 MB |
| SRAM容量 | 68 KB + L0 SARAM | 20 KB | 128 KB |
| DMA通道数 | 6 通道 | 无 | 12 通道 |
| ADC | 2x12-bit, 16通道,采样速率高(~12.5 MSPS) | 1x12-bit, 16通道,1MSPS | 3 x 12-bit, 多达24通道,2.4 MSPS |
| 定时器 | 高级定时器+ePWM模块 | 通用定时器 | 高级+通用定时器 |
| PWM输出 | ePWM模块,12 通道 | 最多4路 PWM | 最多18路,带高级定时器 |
| 通信接口 | SCI、SPI、I2C、McBSP、CAN、外部接口 | UART、SPI、I2C、CAN、USB(部分型号) | UART、SPI、I2C、CAN、USB OTG、以太网 |
| FPU支持 | 支持单精度浮点运算 | 无FPU | 支持单精度浮点硬件FPU |
| 功耗 | 相对较高 | 低 | 中等偏低 |
| 开发工具 | TI CCS | Keil | Keil |
2 主控芯片选型
对于大多数电源类题目(如三相逆变器、PFC、电源变换器等),推荐选用 STM32F407,主要理由包括:
- 配备硬件FPU,可高效执行浮点运算与坐标变换,适合实现复杂控制算法;
- 拥有丰富的PWM和ADC资源,能够满足中高复杂度控制系统的实时性与精度需求;
- 与DSP28335相比,功耗更低,在电源类题目的效率指标上更具优势;
如果团队对TI DSP 架构较为熟悉,并考虑到比赛可能限定使用TI系列芯片,则可以采用DSP28335。但从功耗、性能与开发效率的综合权衡来看,STM32F407更适合竞赛环境的实际需求。
二、主控板设计
1.主控板设计

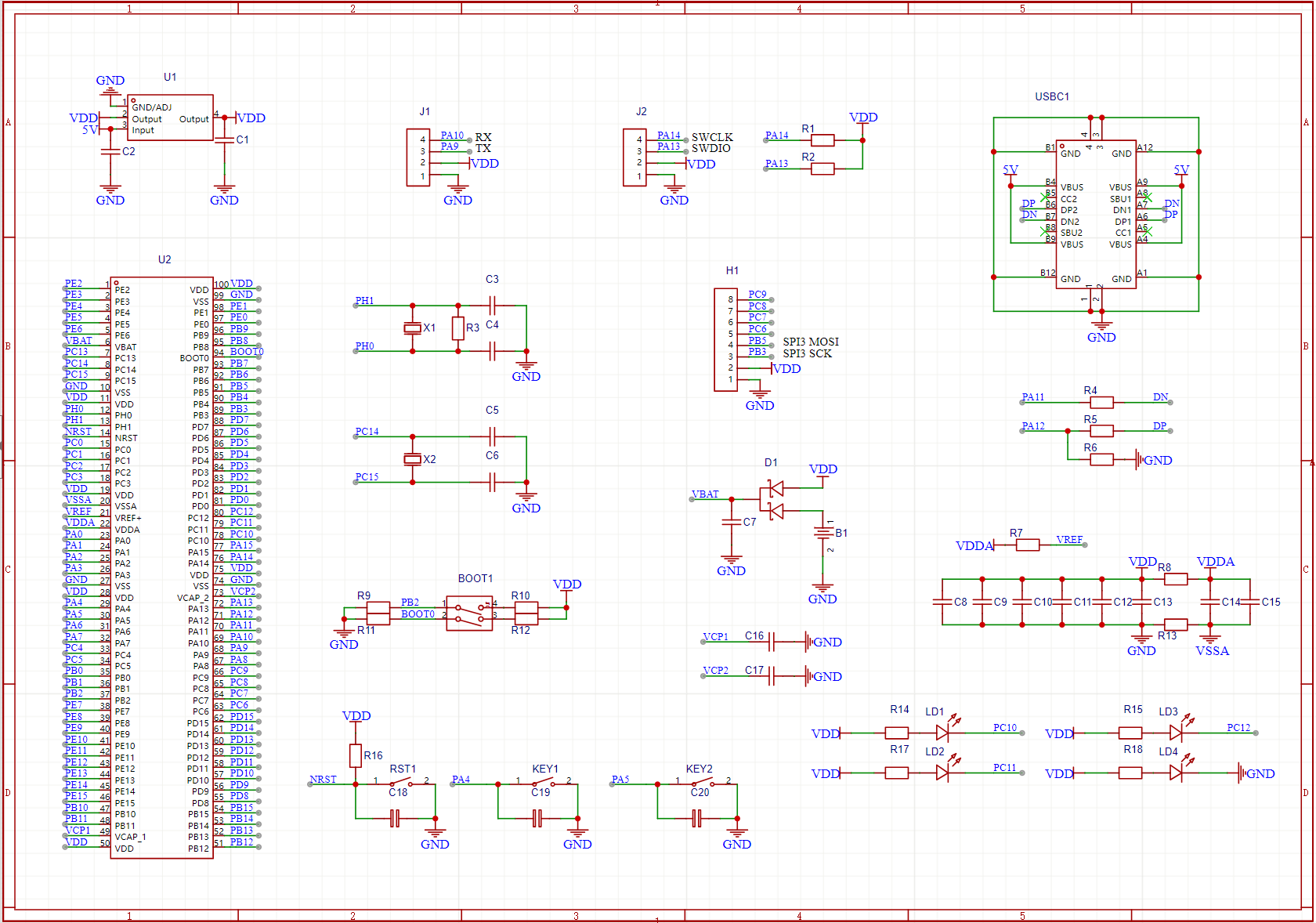

图1 基于STM32F407的主控板原理图

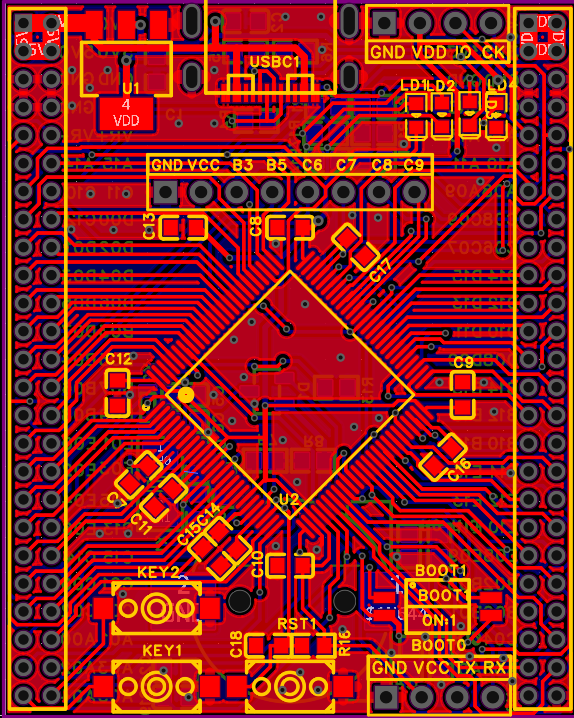

图2 基于STM32F407的主控板PCB图

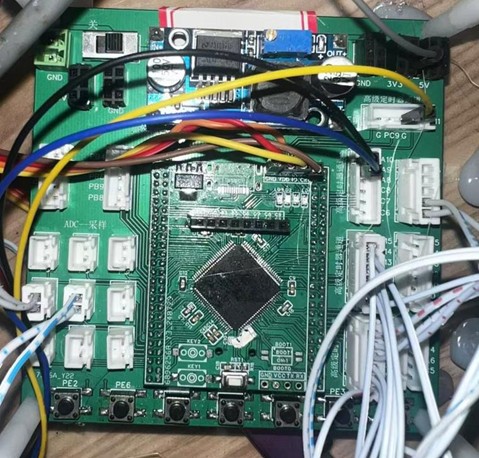

图3 基于STM32F407的主控板3D预览图与实物图
2. 测试结果

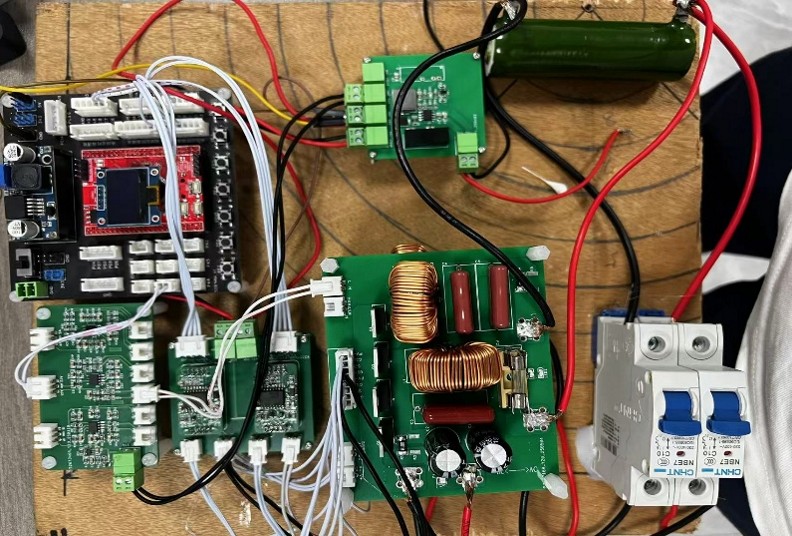

图4 基于所设计主控板的单相逆变器实物图(红色为主控板)

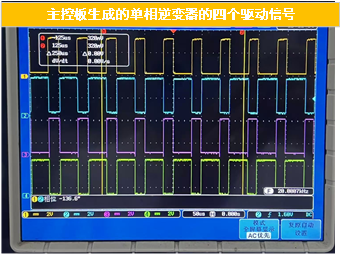

图5 主控板产生PWM信号

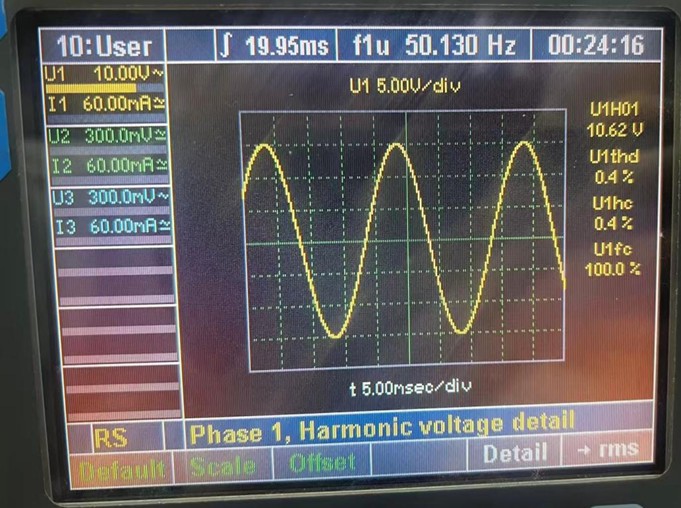

图6 单相逆变器的输出波
感兴趣的话,请与我们一起交流学习。
后续将继续更新相关,让我们一起变得更强!
