单代号

概念

单代号网络图中，箭线表示相邻工作之间的逻辑关系。

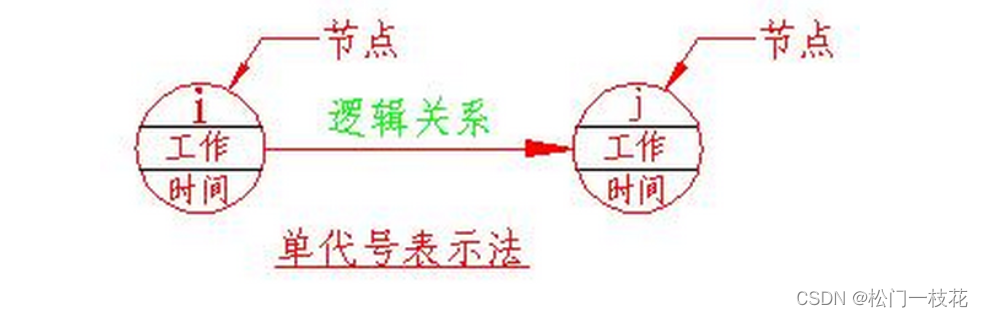

一个节点表示一项工作，一般用圆圈或矩形表示。

绘制

1.单代号网络图不需要使用虚工作。

2.当单代号网络图中有多项起始工作或多项结束工作时，应在网络图的两端设置一项虚拟的工作，作为网络图的起始节点和终止节点。

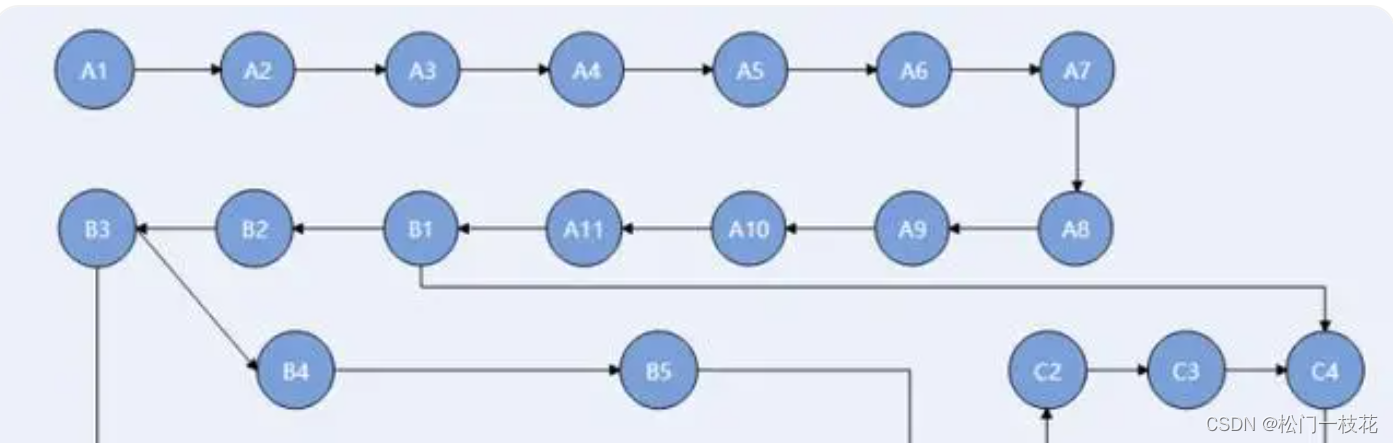

图例

双代号

概念

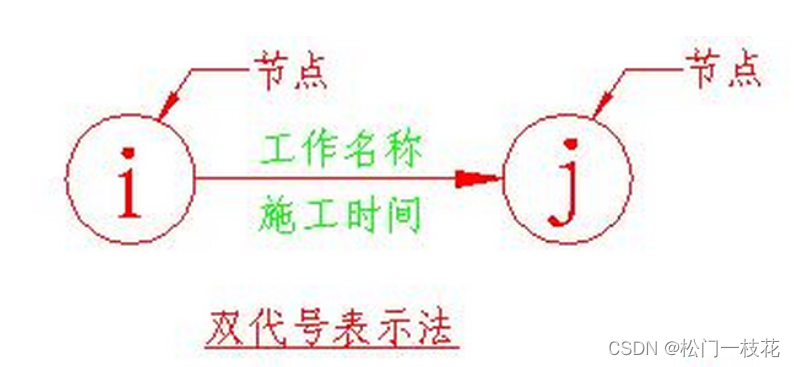

节点表示事件

箭线表示活动

有虚活动

绘制

节点的序号，箭头指向，要从小到大，不能有循环。

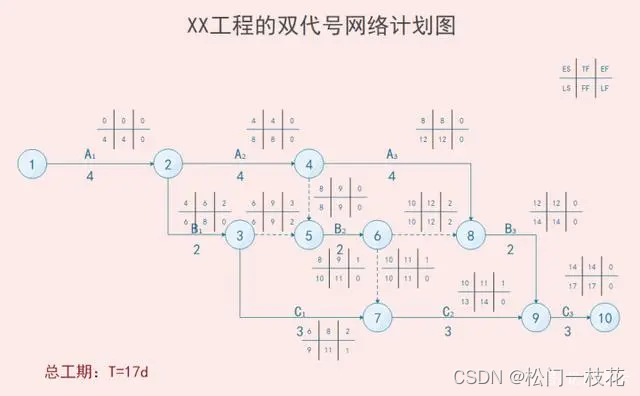

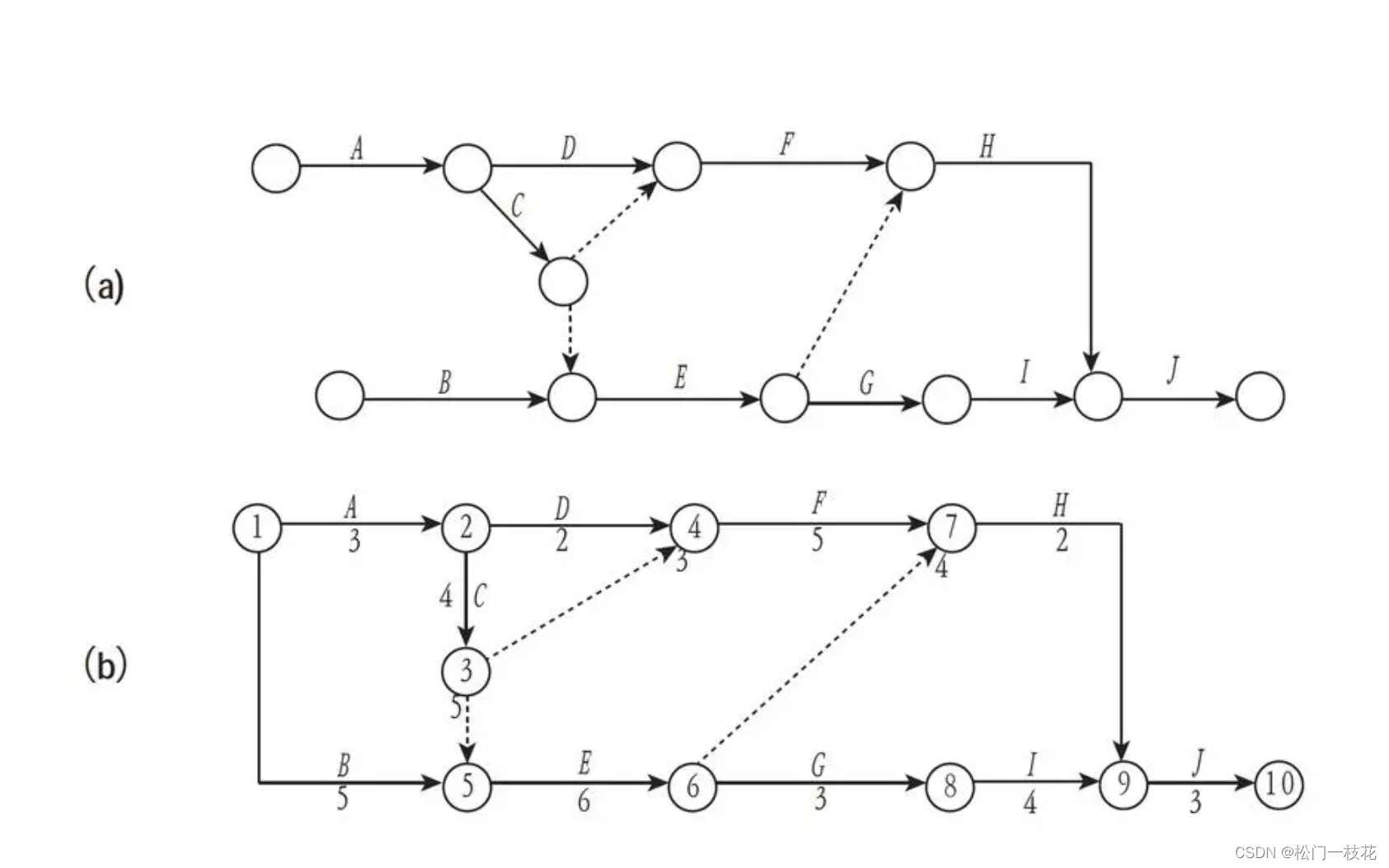

图例

 区别

单代号网络图与双代号网络图主要有三个区别：

箭线、节点 和 虚工作

箭头

在单代号网络图中，箭线仅表示各项工作之间的逻辑关系。

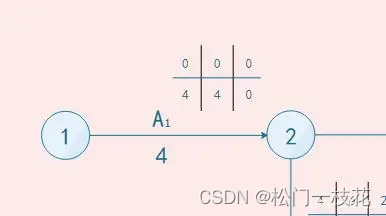

在双代号网络图中，箭线直接表示某项工作，比如下图中的A1，或者说1→2。箭尾表示工作的开始，箭头表示工作的完成。箭头的方向表示工作的前进方向（从左向右）。工作的名称或内容写有矢箭的上面，工作的持续时间写在箭线的下面（可用线长表示持续时间）。

 节点

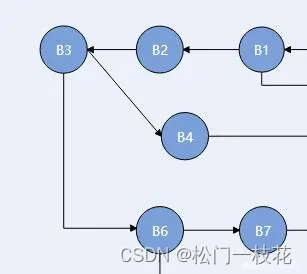

在单代号网络图中，节点表示工作。节点必须编号，此编号为工作的代号。两者一一对应。比如这张图中的A1、A2、B1、B2等都代表一个个工作。工作之间只有先后关系，没有时间长短概念。



在双代号网络图中，节点表示工作之间的联结。同样用圆圈表示，圆圈中编上整数号码，称为事件编号。 在时间上，它表示指向某节点的工作全部完成后，该节点后面的工作才能开始。这意味着前后工作的交接，因此节点也称事件。

 虚工作

单代号网络中没有虚工作。

在双代号网络图中，虚工作仅表示工作之间的先后顺序，用虚线矢箭表示，它的持续时间0。
