前言

CMT2300A是一款超低功耗的射频收发芯片，收发频率支持127到1020MHz，属于sub1g系列。与其同一水平的是TI的CC1101。
调制解调模式支持常见的OOK，FSK，以及MSK，前者常用于射频遥控。
国内常用的频率是315，418，430，433MHz，国外还有868，915MHz。该芯片实际工作频率由硬件和软件共同决定，硬件上是射频匹配网络，按照频段划分，可分为3xxMHz、4xxMHz、8xxMHz、9xxMHz。
CMT2300A规格书提供了433MHz、868MHz、915MHz射频匹配网络的物料清单，我在这里会根据实际应用补充未提及的315MHz物料清单。

418~433MHz匹配电路物料

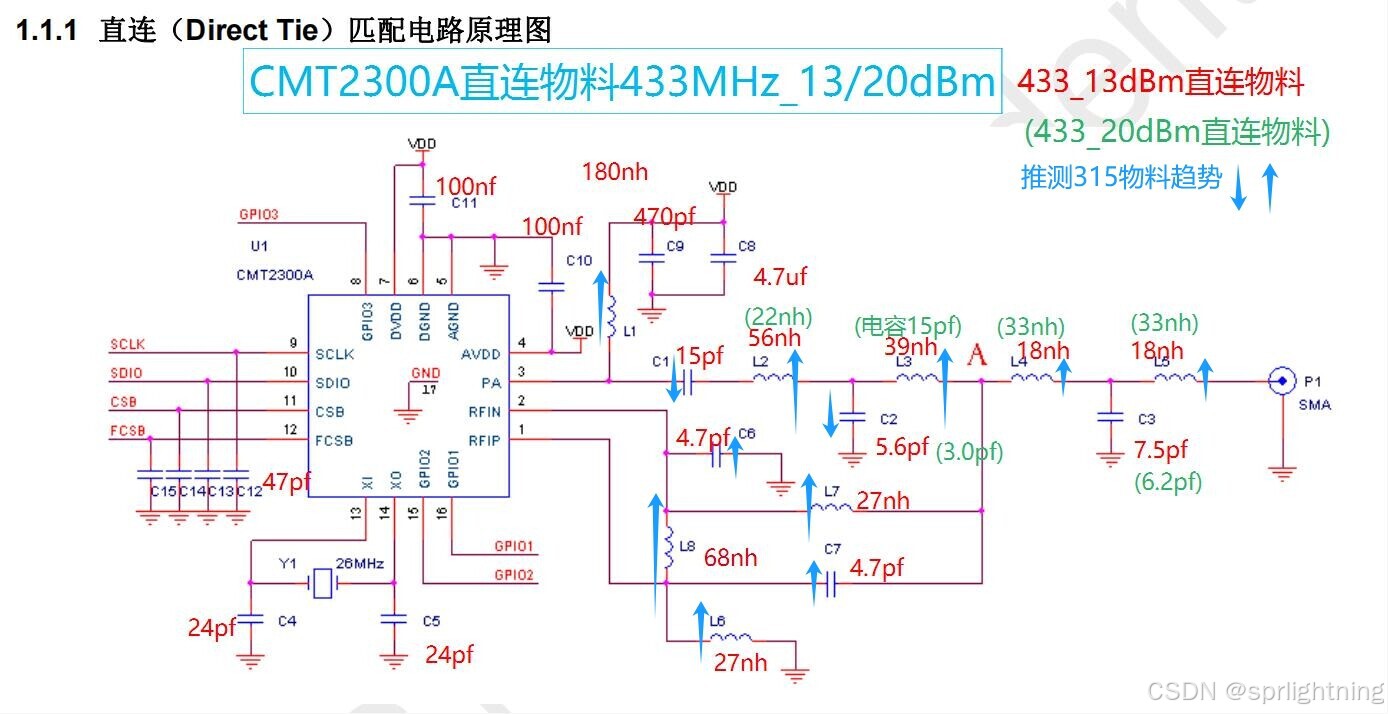

下图是CMT2300A直连匹配电路原理图，433MHz 13dBm和20dBm物料已标注在图片上，同时预测了315MHz的物料。注意433MHz的物料也适用于邻近频率。

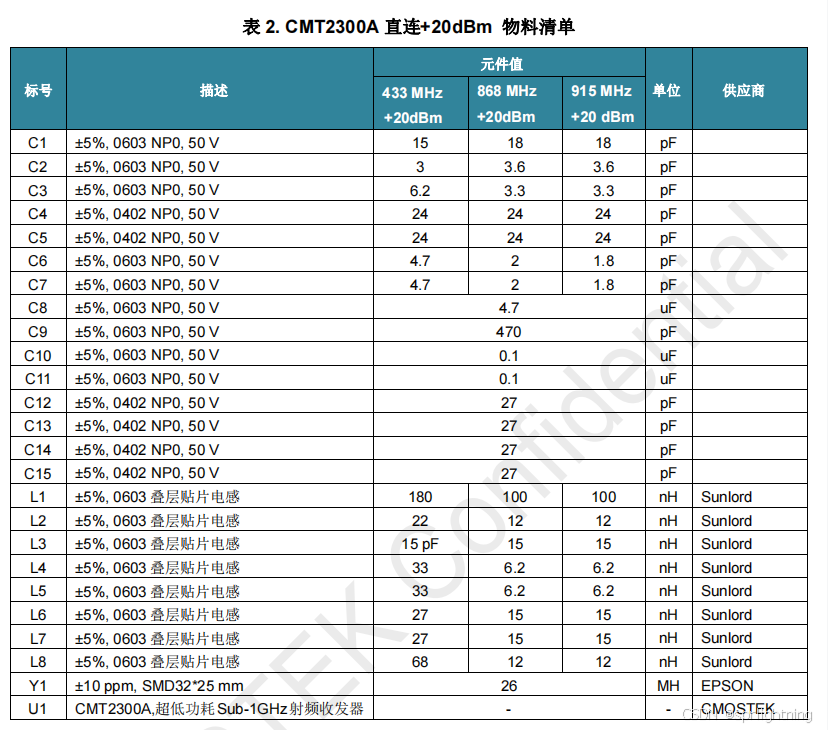

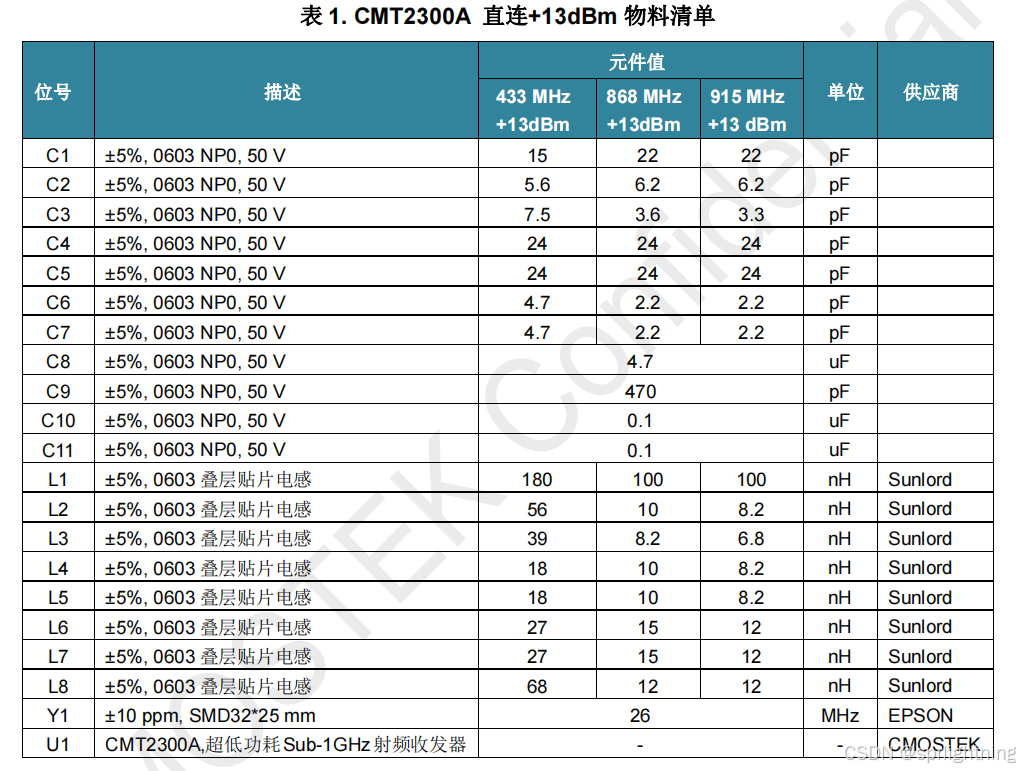

下面是关于各器件的说明，以及规格书提供的物料表。
1. L1 是扼流电感。
2. C8-C11 是电源退耦电容，用于减少 PA 输出对电源的影响。根据实际的应用需求要做适当调整。
3. C1 是隔直电容，并且与 L2 的部分电感在工作频点形成谐振起到谐波抑制作用。
4. 上图标识的 A 点为直连点，该点的阻抗是 50Ω。
5. L2，C2 和 L3 组成 TX 匹配网络，实现 PA 输出和直连点阻抗匹配。
6. C6，L6，C7，L7，L8 组成 RX 巴伦匹配网络，实现接收机的输入阻抗和直连点匹配，并使得接收信号到达差分输入口 RFIP,RFIN 处时幅度相等，相位相差 180 度。
7. L4，C3，L5 为 50Ω 到 50Ω 的 T 型低通滤波匹配网络。
8. Y1 推荐用频率容差±20ppm 的 26MHz 晶体，可接受的晶体频率容差取决于用户产品通讯系统的要求，如频率，信道，带宽等。
9. C4，C5 为晶体负载电容（注意芯片内部已经集成了约 4pF 的负载电容，以 CL=15pF 的 26MHz 晶体为例，折合晶体相连走线分布电容 2pF， C4 和 C5 取值约 15*2-4-2=24pF）。
10. C12-C15 滤波电容，在布线不合理或走线太长情况下，串口 CSB, FCSB，SDIO，SCLK 管脚容易受到干扰，功率输出（20dBm）越大，工作频率越低，受干扰的概率越大，建议靠近四个管脚预留到地电容（27pF）滤除射频干扰。

315MHz匹配电路物料

下图便是CMT2300A在315MHz的匹配电路实例（13dBm），相关参数已标注在原理图中，其被用于315MHz的射频收发，适用于工业控制、遥控玩具等产品。
在布线不合理或走线太长情况下，串口 CSB, FCSB，SDIO，SCLK 管脚容易受到干扰，315MHz频率较低受干扰的概率较大，建议靠近四个管脚预留到地电容（27pF）滤除射频干扰。

此外华普微HOPERF官网可以下载CMT2300A详细的资料，包括数据手册合集、demo例程等。

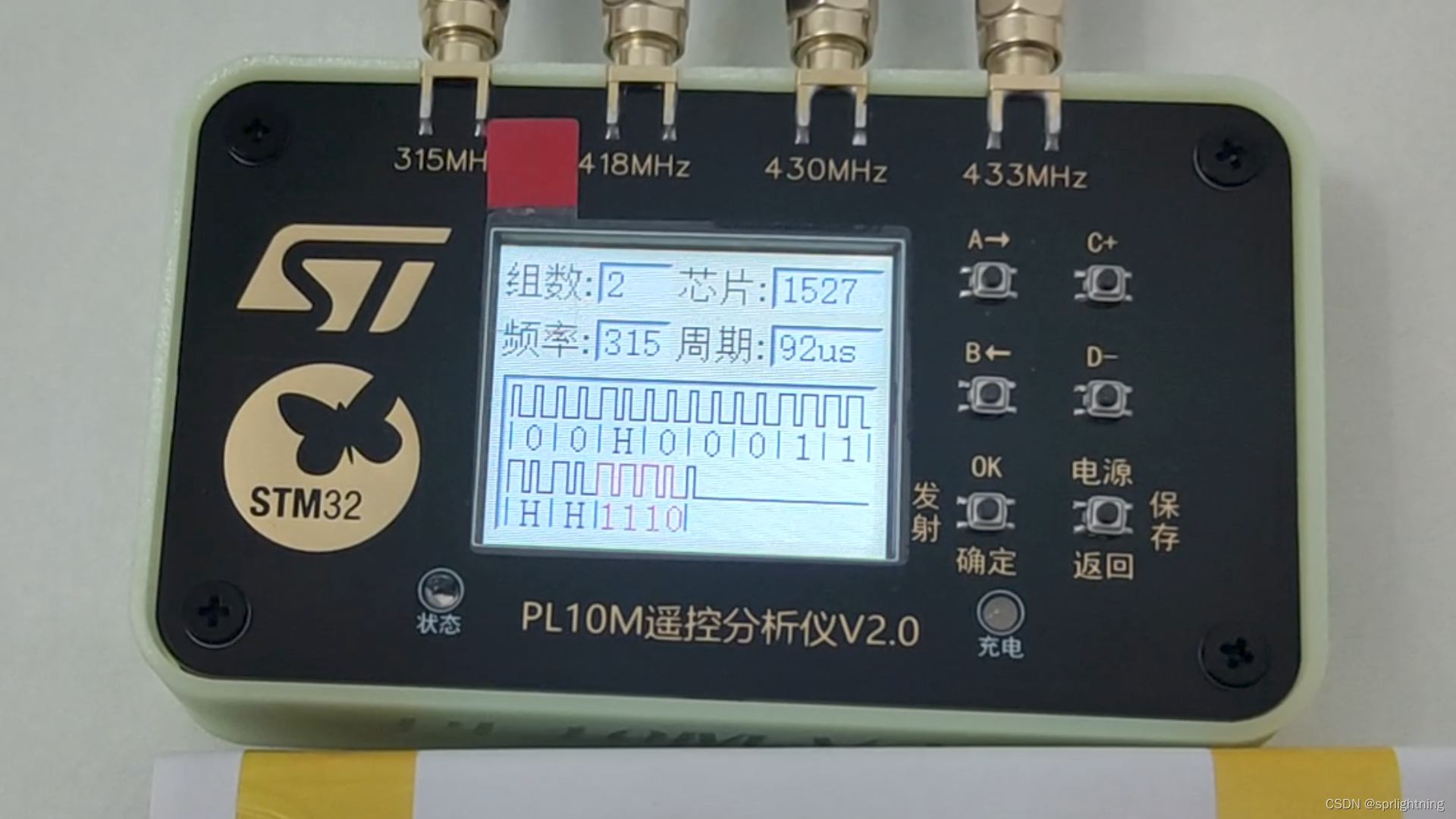

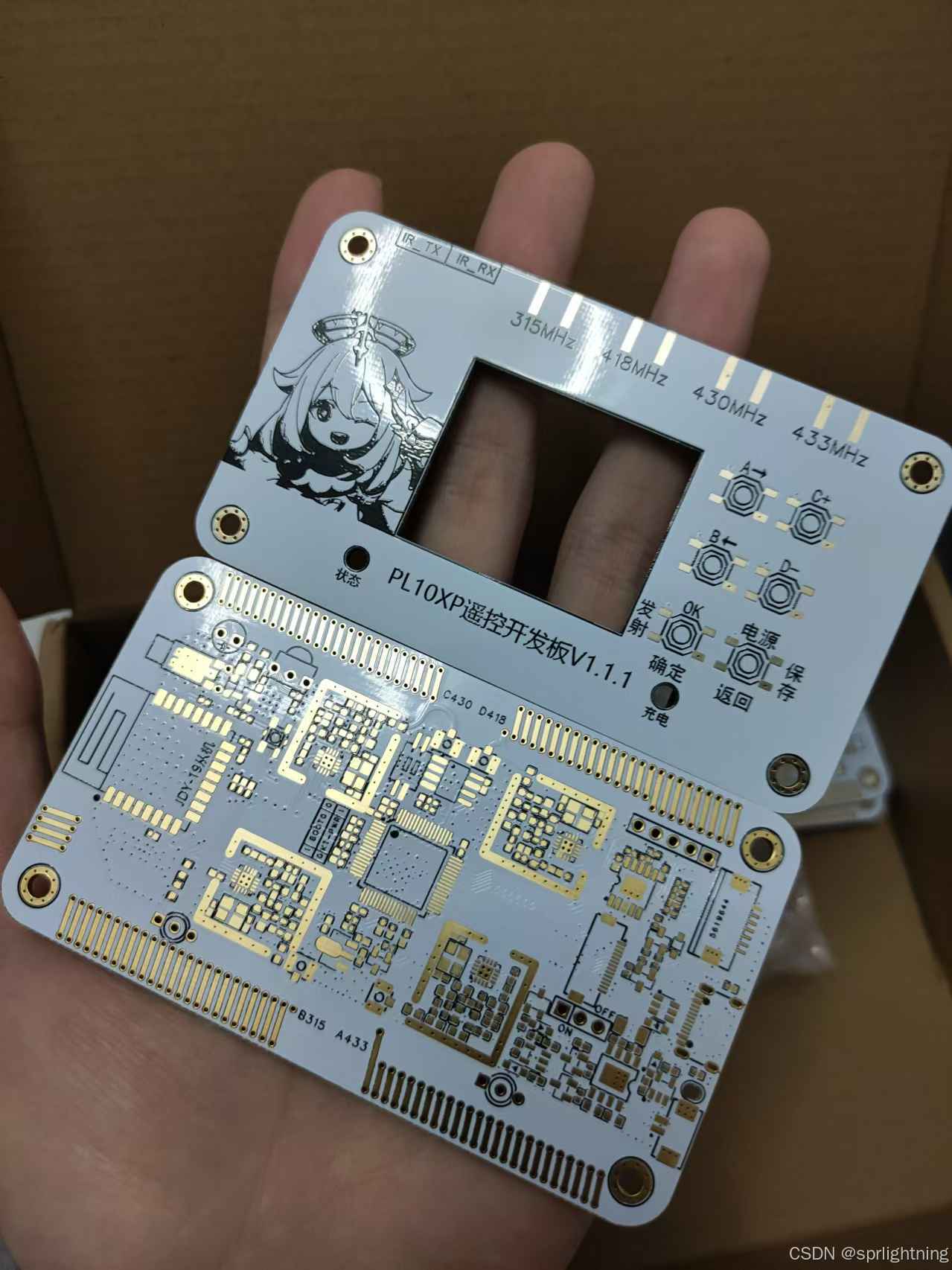

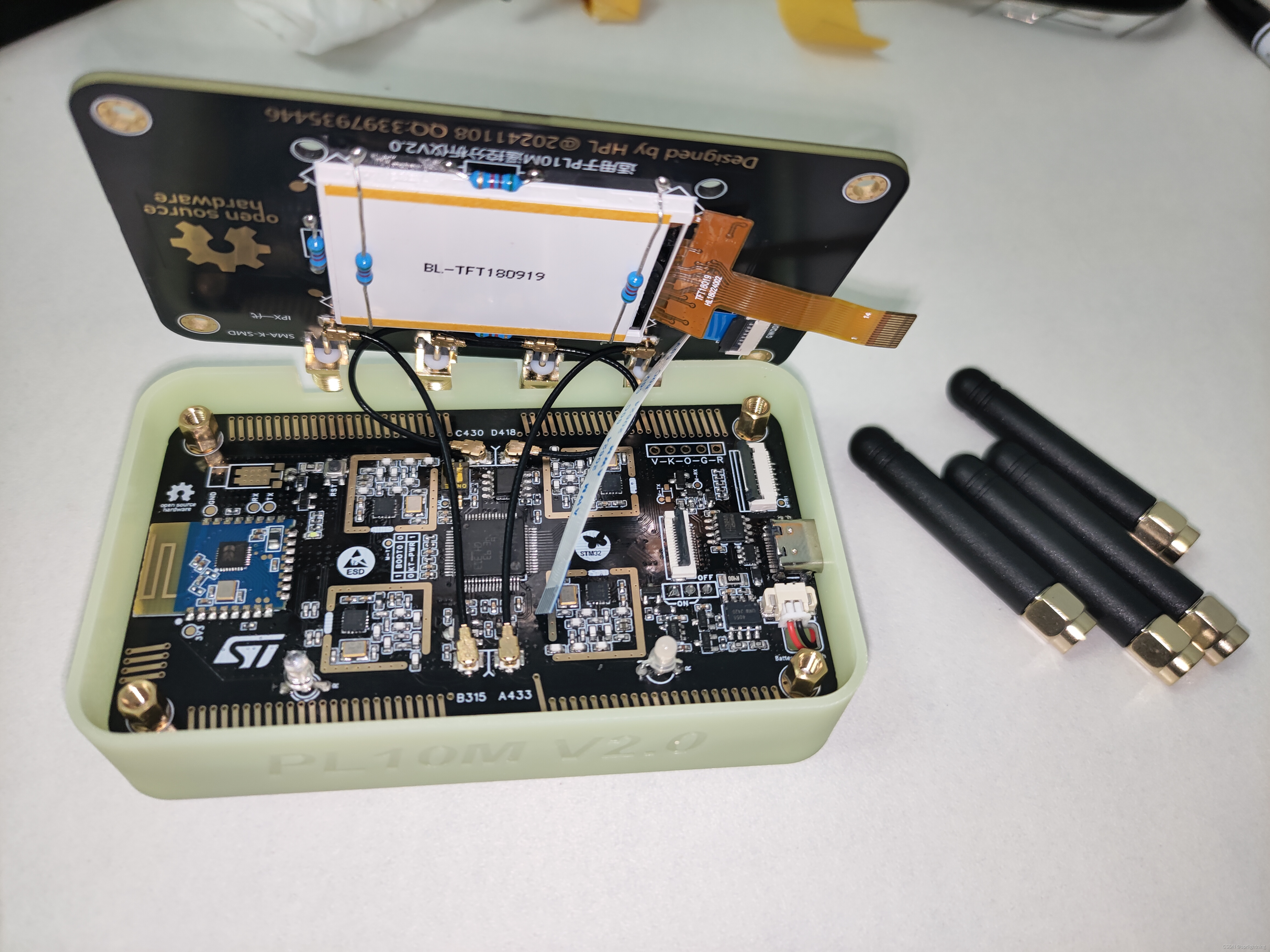

实际测试功能正常，如下所示
