使用LM2596将24V降压到3.3V是一个非常经典且可靠的设计方案。根据你的需求，有两种非常直接的实现方式：使用固定输出版本的芯片，电路最简单；或者使用可调版本，设计上更灵活。

下面我为你详细拆解这两种方案，并提供一个实战检验过的电路参考。

🎯 方案一：使用固定输出版本 (LM2596-3.3)

这是最简洁的方案，芯片内部已经固化了反馈网络，你几乎不需要计算，只要连接好必要的外围元件就能工作。

• 核心元件：LM2596S-3.3 (或TO-220封装)
• 电路要点：只需要按照数据手册的典型应用，接上输入电容(Cin)、输出电容(Cout)、电感(L1)和续流二极管(D1)即可。它的第4脚(FB)是直接悬空或接地的，不需要外接电阻分压。

🛠️ 方案二：使用可调版本 (LM2596-ADJ)

如果你手头只有可调版本，或者未来可能需要调整到其他电压值，这个方案会更适合你。它通过两个外部电阻来设定输出电压。

• 核心元件：LM2596S-ADJ
• 输出电压计算公式：


计算R1和R2的值

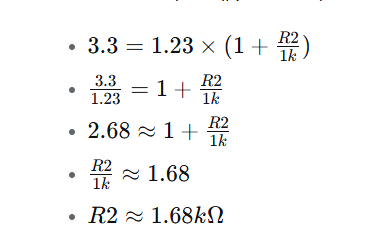

我们目标是3.3V，参考电压是1.23V。为了电路稳定和低功耗，通常选择R1在1kΩ~2kΩ之间。这里我们取R1 = 1kΩ (一个很常用的值)。代入公式计算R2：

这是一个理论值，实际中你可能需要根据手头有的电阻进行组合。例如，1.5kΩ 和 200Ω 串联可以得到1.7kΩ，或者直接使用一个2kΩ的精密可调电阻来精确调整到3.3V。

📝 完整电路设计清单（两种方案通用）

无论你选择哪种方案，下面这些外围元件的选择和布局都至关重要，直接影响电路的成败和性能。

⚠️ 实战避坑指南：从经验中学习

理论设计完成后，实际的PCB布局和测试中还有一些常见问题需要留意，我为你总结了几个关键点：

1. 输入电容必不可少！ 这是一个非常容易犯的错误。有人在设计电路时，忽略了输入电容，导致电路一上电就短路或无法正常工作。输入电容不仅不能省，而且必须紧靠芯片的Vin和GND引脚。它能为芯片开关瞬间提供高频电流，并抑制输入端电压尖峰。
2. 反馈路径要“干净”：对于可调版本，连接反馈电阻和芯片第4脚（FB）的走线要尽量短，并且要远离电感和续流二极管这些高频开关节点。最好用地线将它们包围起来，以免引入干扰，导致输出不稳定。
3. 关注效率与散热：将24V降压到3.3V，压差很大。在输出1A电流时，即使效率有75%，芯片本身的功耗也有约1.1W（(24V1.1A?) 更准确：P_loss = P_in - P_out = (24I_in) - 3.3。当I_out=1A时，假设效率75%，P_in≈4.4W，P_out=3.3W，损耗≈1.1W）。这会导致芯片发热，尤其是在TO-263封装中。因此，务必在PCB上为芯片的散热焊盘提供足够大的铜箔面积，并增加过孔辅助散热。实测在输出5W功率时，芯片已经有明显温度了，做好散热设计才能保证长期可靠运行。

💡 进阶思考：是否有更优解？

LM2596以其高可靠性和设计简单著称，非常适合需要快速上手、对成本敏感且对体积和效率没有极致要求的场景。

不过，正如一些工程师讨论的，现在市面上有很多更现代的同步整流DC-DC芯片，比如某些SOP8封装的芯片，效率可以轻松超过90%。如果你的项目对效率、体积（比如需要更小的电感）或轻载性能有更高要求，可以考虑选用更新一代的芯片。

对于你的24V转3.3V项目，这两种方案都是可行的。你是更倾向于使用简单的固定版本，还是希望用可调版本自己动手计算调试呢？告诉我你的选择，我可以进一步提供具体的电阻取值和布局建议。
