在芯片设计领域，综合环节的质量直接影响着整个项目的成败。随着工艺节点不断缩小，传统综合工具面临的挑战日益严峻。本文将深入解析DCG（Design Compiler Graphic）综合技术的核心价值，探讨其与传统DC、DCT的区别，以及与物理实现的紧密协同关系。
　　
一、DCG：物理感知综合的技术巅峰
　　DCG（Design Compiler Graphic）是基于图形化进行的综合技术，代表了Synopsys在物理感知综合领域的最高成就。它建立在DCT模式基础之上，融合了virtual global-routing（虚拟布局布线）技术，能够显著改善设计的布线拥堵问题。
　　DCG的核心技术优势
　　DCG之所以成为先进工艺节点的首选综合方案，主要得益于其三大核心优势：
　　１.　智能网表结构优化
　　DCG能够对网表进行深度拓扑优化，使其结构更加合理。特别对于memory较多、布线资源紧张的设计，DCG能够自动识别并重构易出现congestion的电路结构。

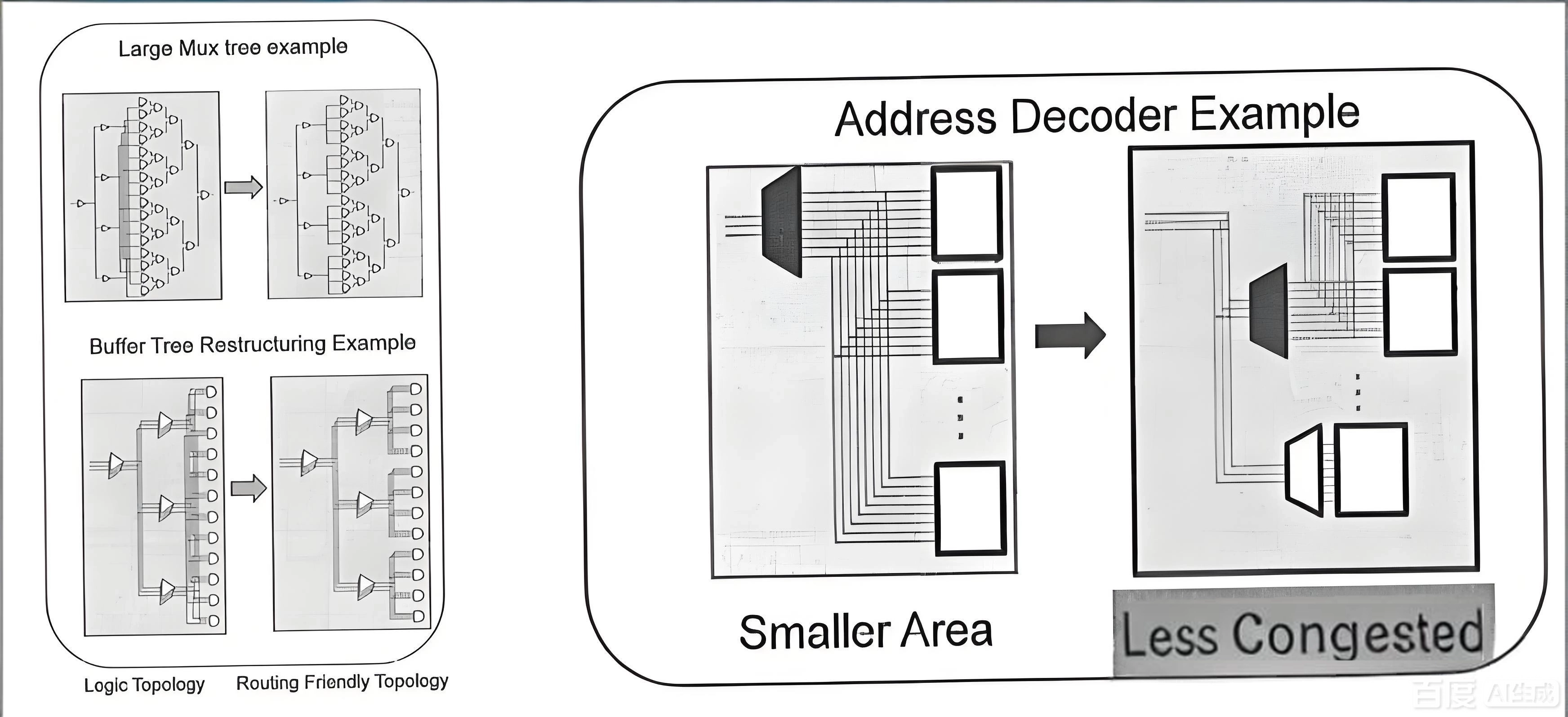

　　DCG引擎能够对原有网表中容易导致布线拥堵的部分进行结构性优化，特别是对MUX和buffer tree结构以及扫描链中的decoder模块进行显著优化。
　　２.　高扇入单元智能重构
　　DCG通过设置compile_prefer_mux参数为true，能够将多输入MUX优化成更合理的结构，有效改善布线拥堵情况。这种优化在传统DC流程中是无法实现的。

３.　精确的时序预测能力
　　相比传统wire load模型，DCG通过引入floorplan信息，能够更准确地预估连线延时，大幅减少综合阶段与布局布线阶段之间的时序差异。
　　
二、DCG与DC、DCT的技术演进关系
　　１.　技术架构对比
　　DC（Design Compiler）作为基础综合工具，采用线负载模型进行延时计算，主要面向简单的设计场景。其局限性在于无法准确预测先进工艺下的物理效应。
　　DCT（DC Topographical）在DC基础上引入拓扑技术，通过dc_shell -topo命令启动，使用floorplan信息预估连线延时，解决了传统wire load模型的时序误差问题。
　　DCG则在DCT基础上进一步升级，不仅包含DCT所有功能，还增加了-spg选项，专门用于解决布线拥堵问题，实现了真正的物理感知综合。
　　２.　关键技术差异

三、DCG完整工作流程解析
　　两步式综合策略

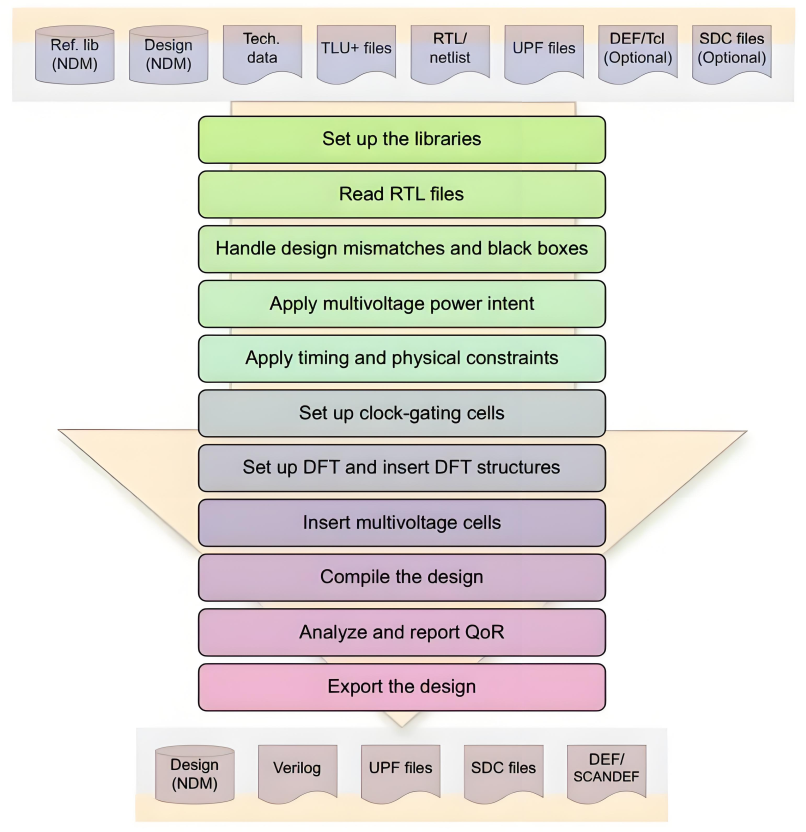

　　DCG采用独特的两步式工作流程，确保综合质量与物理实现的高度一致性：
　　第一步：初始综合
　　采用DCT或基础DC进行初版网表生成，为后续物理优化奠定基础。这一阶段主要完成基本的时序和面积优化。

第二步：物理感知综合
　　基于PR工具提供的DEF文件，DCG进行精确的物理感知综合。这一阶段的核心任务包括：
　　基于实际floorplan进行时序优化
　　布线拥堵预测与预防
　　功耗网格优化
　　多角多模时序分析
　　输入文件要求
　　DCG综合需要完整的物理设计信息支持：
　　Milkyway参考库：提供标准单元的物理抽象信息
　　工艺技术文件（.tf）：定义制造工艺规则
　　映射文件：连接技术文件层与TLUPlus层名称
　　TLUPlus文件：提供网络寄生参数
　　Floorplan DEF文件：包含完整的布局规划信息
　　
四、DCG与PR的深度协同

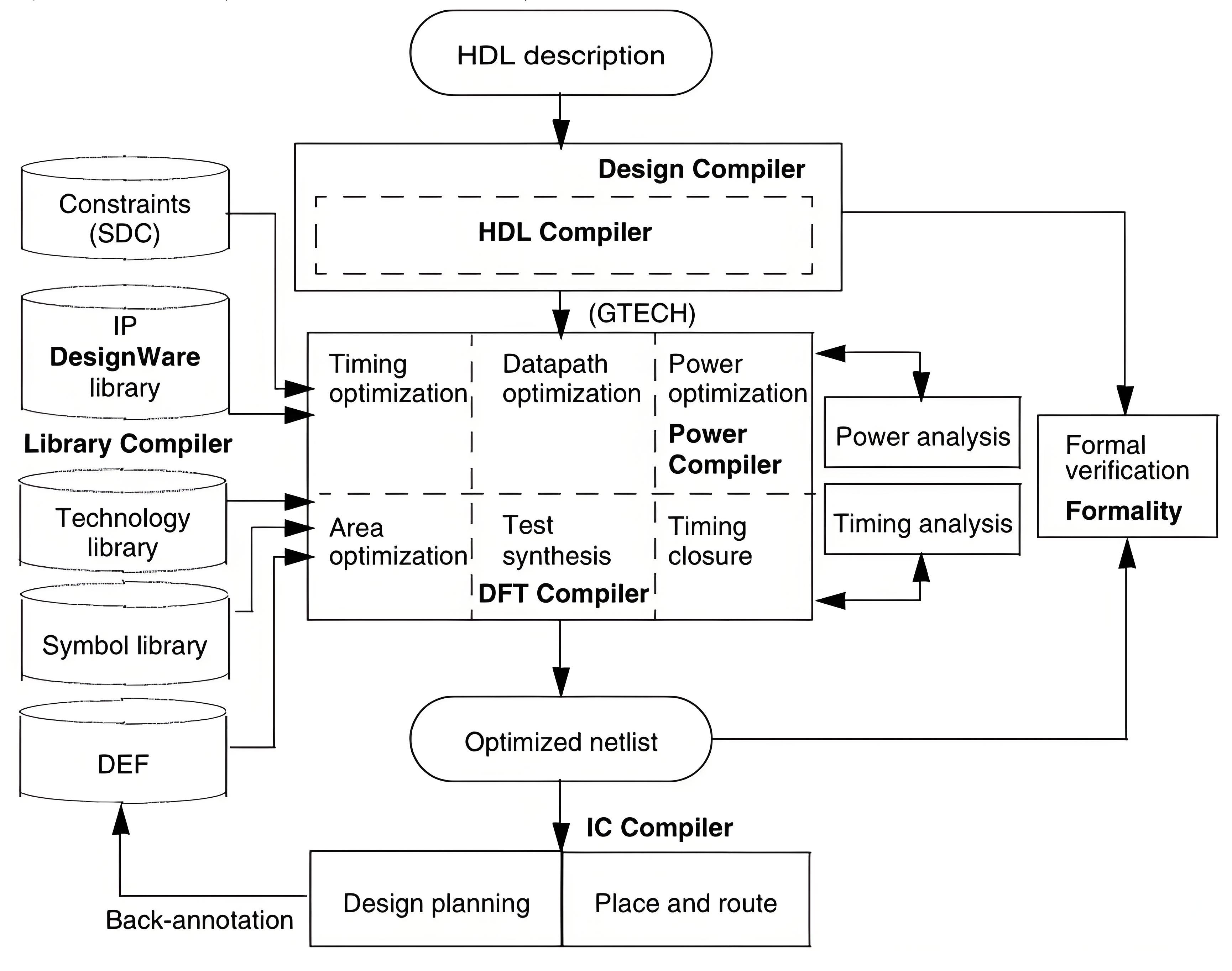

　　１.　物理综合设计流程
　　DCG与物理实现工具之间建立了紧密的协同机制，这种协同体现在多个层面：
　　２.　信息传递机制
　　DCG通过DEF文件获取完整的物理约束信息，包括design shape、pin location、macro placement等。这些信息使DCG能够在综合阶段就考虑物理实现的限制条件。
　　３．时序一致性保障
　　通过精确的连线延时预估，DCG产生的时序结果与PR工具更加接近，大幅减少了传统流程中常见的时序差异问题。
　　４．拥堵预防机制
　　DCG具备早期拥堵识别能力，能够在综合阶段就预测并优化潜在的布线问题，避免在后期PR阶段出现无法解决的拥堵状况。

５．实际协同案例
　　在12nm Cortex-A72处理器设计中，DCG与PR的协同取得了显著成效：
　　时序收敛速度提升40%：通过物理感知综合，减少了时序迭代次数
　　布线拥堵减少60%：智能网表优化有效预防了布线问题
　　功耗优化15%：结合多阈值电压库实现leakage power优化
　　
五、DCG在先进工艺中的关键价值
　　１．应对先进工艺挑战
　　随着工艺节点进入7nm及以下，传统综合方法面临严峻挑战。DCG通过以下方式应对这些挑战：
　　２．精确的寄生参数建模
　　通过TLUPlus文件和实际布局信息，DCG能够更准确地估计连线电容和电阻效应，这在先进工艺中至关重要。
　　３．多物理域协同优化
　　支持多电压域设计，能够处理复杂的电源管理架构，满足现代低功耗设计需求。
　　４．设计规模可扩展性
　　即使面对数千万门级的设计规模，DCG仍能保持高效的优化能力，确保时序可收敛性。
　　５．性能提升实测数据
　　根据实际项目数据，采用DCG流程相比传统DC流程可实现：
　　时序违例减少50-70%
　　总功耗优化10-20%
　　设计周期缩短30-50%
　　布线拥堵问题减少60-80%
　　
六、未来发展趋势
　　DCG技术仍在持续演进，未来发展方向包括：
　　１．AI增强优化
　　机器学习技术将被引入到DCG的优化算法中，实现更智能的时序和功耗权衡。
　　２．3D集成电路支持
　　随着3D IC技术的发展，DCG将增加对垂直堆叠设计的支持能力。
　　３．云原生架构
　　基于云平台的分布式DCG架构将支持更大规模设计的综合需求。
　　
七、总结
　　DCG作为物理感知综合技术的代表，已经成为了先进工艺芯片设计的标配工具。它不仅解决了传统综合工具在时序预测和布线拥堵方面的局限性，更重要的是建立了综合与物理实现之间的无缝衔接机制。
　　对于芯片设计团队而言，采用DCG流程意味着更短的设计周期、更高的时序收敛概率和更好的最终产品质量。随着工艺技术的不断进步，DCG的重要性将进一步提升，成为推动芯片技术创新
