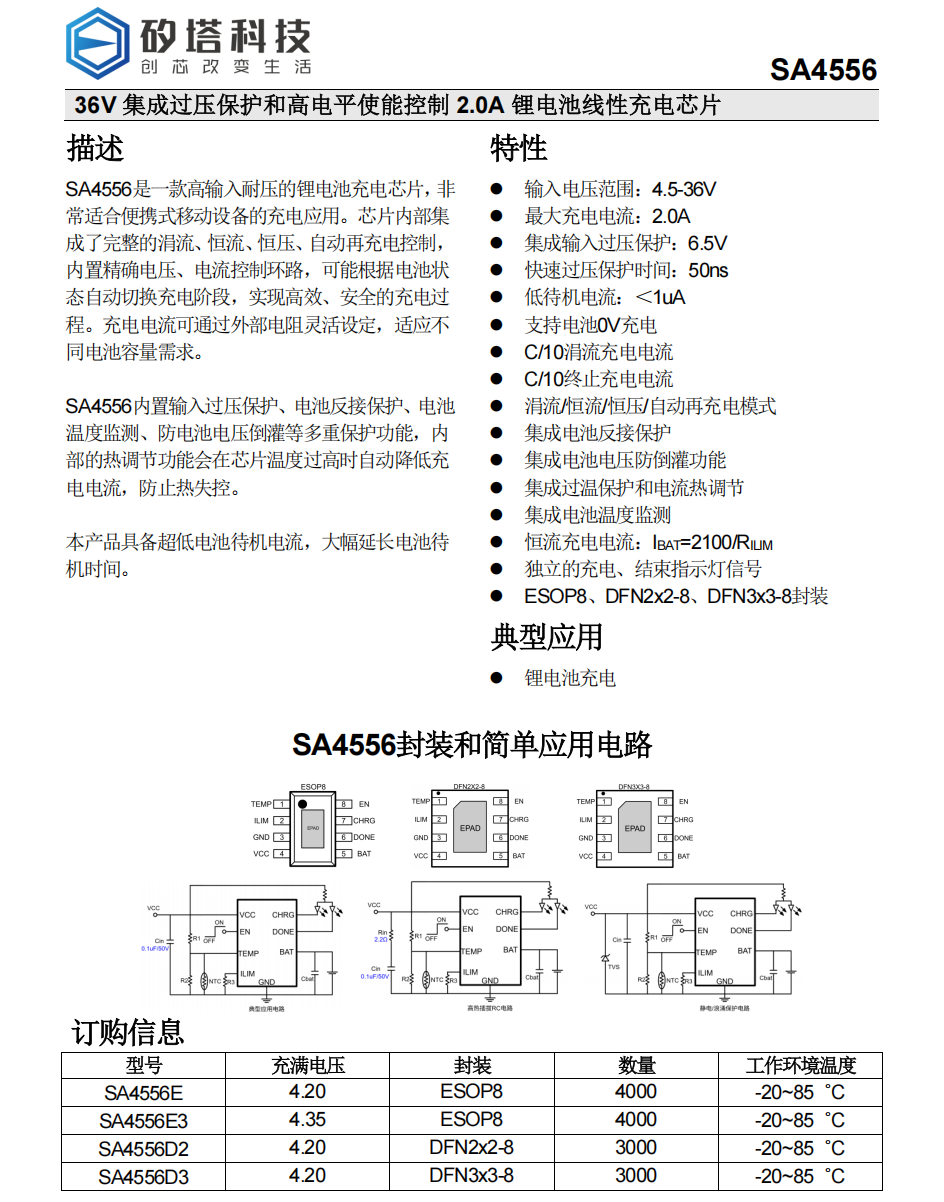

SA4556 是一款专为便携式移动设备设计的高输入耐压锂电池线性充电芯片。它不仅在4.5-36V的宽输入范围内工作，还集成了高达6.5V、50ns响应的输入过压保护（OVP），将安全的充电管理与快速的输入防护融为一体，是高压适配器或车载充电等不稳定电源场景下的理想选择。

🌟 核心亮点：充电 + 保护二合一

完整充电管理：集成涓流、恒流、恒压、自动再充电全流程控制，根据电池状态自动切换。

快速输入保护：内置 6.5V OVP，响应时间仅 50ns，有效防止高压浪涌损坏后级电路。

多重安全防护：

电池反接保护

电池温度监测（支持NTC）

电池电压防倒灌

过温保护与充电电流热调节

灵活可调：充电电流通过外部电阻设定，公式为 I_CHG = 2100 / R_ILIM (mA)，最大支持 2A。

充电电压：提供 4.20V（标准

封装选项：ESOP8：便于焊接与调试

工作温度：-20°C ~ 85°C

🛠️ 关键特性一览

输入电压：4.5V - 28V（推荐），耐压高达36V

充电电流：最大 2A，可通过电阻精确设定

待机电流：< 1μA（电池端），显著延长电池待机时间

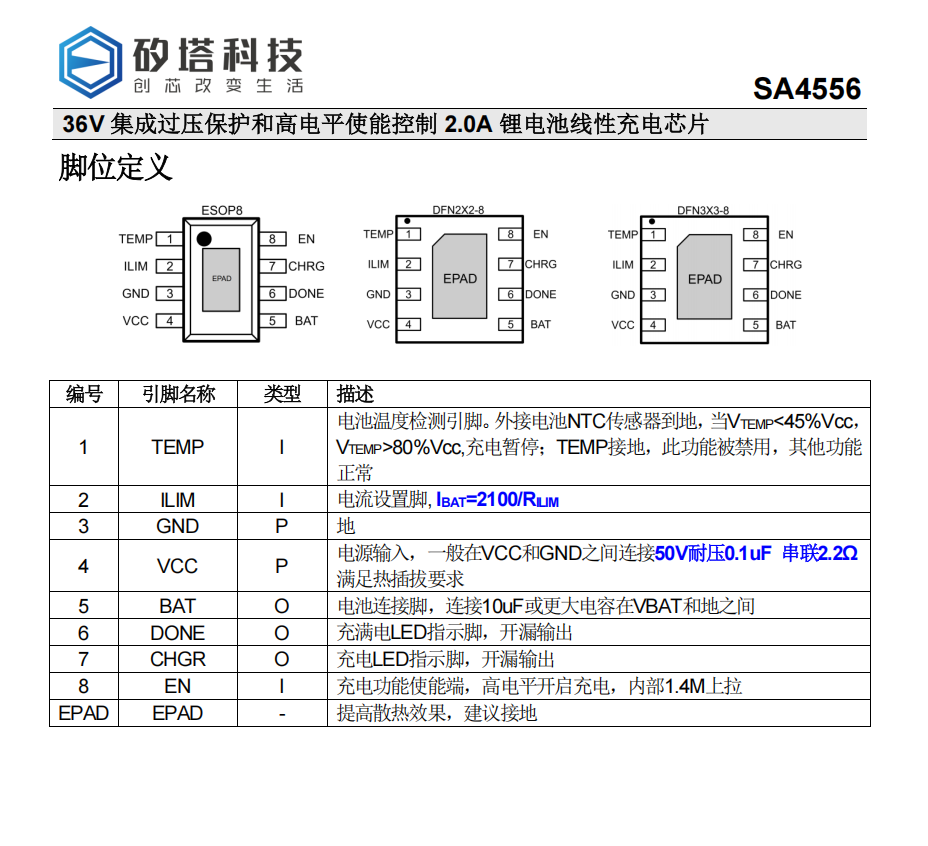

充电指示：提供 CHRG（充电中）和 DONE（充满）两个开漏输出引脚，可直接驱动LED

使能控制：EN引脚（高电平有效）可逻辑控制充电启停

🔌 设计建议

输入电容：VCC引脚建议连接 0.1μF/50V 陶瓷电容，若存在热插拔冲击，可串联一颗 2.2Ω 电阻或增加TVS二极管。

电池端电容：BAT引脚需连接 ≥10μF 电容，以稳定充电电压。

温度检测：若需启用，TEMP引脚需连接电池NTC与分压电阻；若禁用，可直接接地。

散热设计：为充分发挥2A充电能力，务必优化PCB布局：

将芯片底部散热焊盘（EPAD）可靠连接至大面积接地铜箔。

电源（VCC）、地（GND）、电池（BAT）引脚走线尽量短而宽。

🔄 充电流程简述

涓流预充：电池电压 < 2.9V时，以约10%的设定电流小电流充电，保护深放电电池。

恒流充电：电池电压 > 2.9V后，以设定电流全速充电。

恒压充电：电池电压接近预设浮充电压（4.20V或4.35V）时，自动转入恒压模式，电流逐渐减小。

充电截止：当电流降至设定值的10%时，充电停止，DONE引脚输出有效信号。

自动再充：若电池电压下降超过100mV，自动重新开启充电循环。

🎯 典型应用

使用高压适配器（如12V、24V）供电的便携设备

车载充电设备

无人机、机器人等采用锂电池的移动平台

任何需要宽压输入、安全充电、快速过压保护的嵌入式系统

SA4556 以其 “宽压输入、全集成充电、快速OVP” 的复合能力，在充电芯片中独具特色，特别适合那些电源环境复杂、对安全性和集成度有双重要求的应用场景。
