在上一篇文章中，你的无人机学会了“看”——利用3D激光雷达判断前方是否有障碍。但这还远远不够。当省赛场地中的O2、O6立柱开始规律移动，当你的无人机需要在狭窄通道中与动态障碍共舞时，简单的“停”或“绕”将瞬间失效。动态避障，是空中机器人从“自动化”迈向“智能化”的关键一跃，也是本届省赛的核心难点之一。

灵智实验室在本篇将为你彻底揭开动态避障的技术面纱。我们将深入解析控制库 offboard_control_lib.py中已实现的3D点云多目标跟踪与动态窗口算法（DWA），手把手教你如何让无人机拥有“预判”能力，在复杂动态环境中游刃有余。

回顾：从静态感知到动态挑战

系列二中，我们使用了 process_3d_radar_data函数。它是一个出色的“静态快照”分析器，能告诉你此刻前方是否畅通。然而，对于移动的障碍物，它存在天然局限：

无目标标识：无法区分障碍物A和B，更无法知道上一帧的A就是这一帧的A。

无速度信息：无法获知障碍物的运动速度和方向，因而无法预测其下一步位置。

决策滞后：基于瞬间状态的决策，在高速动态场景下极易失效，可能导致无人机“撞向障碍物的未来位置”。

要解决这些问题，我们需要一套完整的感知-跟踪-预测-规划流水线。这正是我们控制库中 pointcloud_callback和 compute_dwa等函数所构建的体系。

第一部分：智能感知——3D点云多目标跟踪流水线

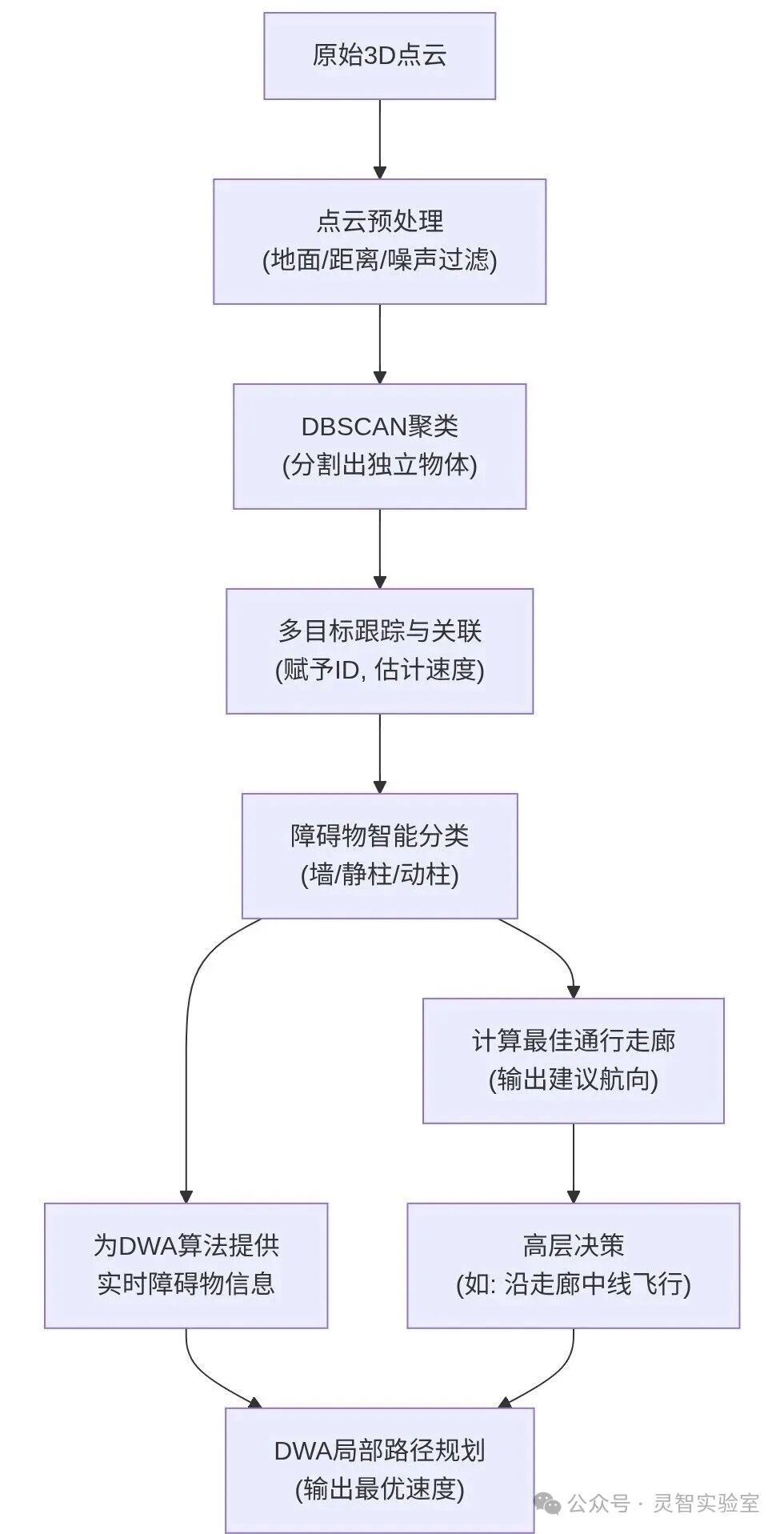

当3D激光雷达的原始点云数据流入系统，控制库通过一系列精密的处理步骤，将其转化为对环境中每一个障碍物的结构化认知。整个过程如下图所示，形成了一个从数据到决策的完整闭环：

1.1 点云预处理：去芜存菁

原始点云包含大量噪声。preprocess_pointcloud函数是第一位“清道夫”：

1.地面过滤  (ground_z_thresh): 去除接近地面的点（FLU坐标系中Z值较小的点），这些点通常来自地面反射，对避障无意义。

2.距离过滤  (min_range, max_range): 只保留有效测距范围内的点，忽略过近（可能是机身）和过远的噪声。

3.前方扇形聚焦  (forward_range, lateral_range): 这是关键优化！并非处理所有方向点云，而是只关注无人机正前方扇形区域内的点。这大幅减少了计算量，让算法能运行在机载计算机上。参数 forward_range=6和 lateral_range=8意味着关注前方6米、左右各4米范围内的障碍物。

1.2 聚类与跟踪：识别并锁定每一个目标

预处理后的点云是一团“散沙”。我们需要知道哪些点属于同一个物体。

DBSCAN聚类：cluster_points函数使用DBSCAN算法。它将彼此距离小于 dbscan_eps(例如0.35米) 的点归为同一簇。这能很好地将一个障碍物（如直径0.4米的柱子）的点云从背景中分离出来，并计算出该簇的中心点(x, y, z)和包围盒尺寸(dx, dy, dz)。

多目标跟踪：track_and_compute_speed是核心。它通过数据关联解决“哪一个是哪一个”的问题。

1.   关联：将当前帧检测到的障碍物中心点，与上一帧跟踪列表中的障碍物位置进行匹配（基于最近邻原则，阈值association_threshold）。匹配成功则认为是同一个物体，更新其信息；匹配失败则视为新出现的障碍物，分配新ID。

2. 速度估计：对于匹配上的障碍物，根据其位置变化和两帧之间的时间差 dt，可以计算出瞬时速度。通过低通滤波（参数alpha）平滑速度数据，得到稳定可靠的速度估计 (vx, vy, vz)。这是预测的基础。

3. 状态管理：每个被跟踪的障碍物都有一个miss_count。如果连续多帧（max_miss_frames）未被检测到，则将其从跟踪列表中移除，意味着它可能已离开视野或消失。

1.3 障碍物分类与决策支持

跟踪之后，我们对障碍物有了深刻认知。classify_and_print_obstacles函数根据尺寸和速度对其进行智能分类：

墙  (walls): 尺寸（dx, dy, dz）任一大于0.5米的物体。通常是场地边界。

静止柱子  (static_pillars): 尺寸较小且速度小于0.1 m/s的物体。例如场地中固定的障碍柱。

移动柱子  (moving_pillars): 尺寸较小但速度大于0.1 m/s的物体。这就是省赛中的动态障碍O2、O6！

分类带来了巨大的决策优势。例如，在代码的 pointcloud_callback末尾，我们调用 widest_corridor_between_walls函数。这个函数利用静止柱子（static_pillars）的位置信息，在两侧的“墙”之间，计算出当前最宽阔、可安全通行的走廊中轴线坐标（y_star）。这为无人机提供了高层导航的绝佳参考路径——沿着最宽阔的地方走总是更安全。

第二部分：智慧决策——动态窗口算法（DWA）详解

感知系统告诉我们“世界是什么样”，而DWA算法则决定“现在该怎么飞”。compute_dwa函数实现了这一经典局部规划器。

2.1 DWA的核心思想

DWA的智慧在于，它不在庞大的地理空间中搜索路径，而是在无人机当前可达的速度空间 (vx, vy, w)  中进行搜索。它模拟无人机在未来短时间内（predict_time，如2秒）以不同速度组合运动产生的轨迹，并给每条轨迹打分，最后选择分数最高的那组速度来执行。

2.2 评分标准：安全、快速、对准目标

DWA为每条模拟轨迹从三个维度评分：

1.朝向目标  (heading_score): 轨迹终点朝向与目标点方向的接近程度。分值越高，越对准目标。

2.前进速度  (vel_score): 轨迹的平均速度大小。在安全的前提下，鼓励更快移动。

3.远离障碍  (clear_score): 轨迹上所有点与最近障碍物的距离。距离越远越安全。

4.抵达目标  (goal_score): 轨迹终点与局部目标点的距离。鼓励靠近目标。

最终得分是这些分项的加权和（alpha, beta, gamma）。通过调整权重，你可以定义无人机的“性格”：是激进还是保守。

2.3 与感知的融合

DWA算法依赖感知系统提供的障碍物信息。在代码中，它通过将当前2D激光雷达数据（lidar_scan）转换为障碍物点列表，并构建KD-Tree (cKDTree) 来快速查询模拟轨迹上的点与所有障碍物的最近距离。这正是动态避障的关键：用于碰撞检测的障碍物信息是实时更新的，包含了移动障碍物的最新位置。

第三部分：实战整合——在省赛任务中应用动态避障

理论已备，现在来看如何在你自己的比赛脚本中调用这些强大的功能。

3.1 启用高级感知与跟踪

控制库的感知跟踪功能默认在 pointcloud_callback中通过一个开关 self.mod控制。你需要先在主程序中打开它：

def main():
    vehicle = Vehicle()
    vehicle.drone.arm()
    vehicle.drone.takeoff(1.5)

    # 关键步骤：启用动态感知与跟踪模式
    vehicle.drone.mod = True

    try:
        # 此时，vehicle.drone的以下属性将被实时更新：
        # - static_pillars: 字典，包含所有静止柱子的ID、位置、尺寸、速度。
        # - moving_pillars: 字典，包含所有移动柱子的ID、位置、尺寸、速度。
        # - corridor_y: 浮点数，基于当前静止柱子计算出的建议走廊中轴y坐标。
        # - pillars_avoidance: 列表，只包含位于前方避障区域(1<x<4.5, y>0.5)的静止柱子坐标。

        time.sleep(1.0) # 给感知系统一点时间初始化

        # 示例：打印当前检测到的移动柱子
        if vehicle.drone.moving_pillars:
            for oid, data in vehicle.drone.moving_pillars.items():
                pos = data['pos']
                vel = data['vel']
                print(f"移动柱子 ID{oid}: 位置[{pos[0]:.1f}, {pos[1]:.1f}], 速度[{vel[0]:.1f}, {vel[1]:.1f}] m/s")
        else:
            print("未检测到移动柱子。")

3.2 调用DWA进行动态避障飞行

基础的位置指令 fly_to_trajectory_setpoint是“盲飞”。要启用避障，必须使用DWA版本：

# 目标点：穿越动态障碍区，前往(4.0, 3.0, 1.5)
    target_x, target_y, target_z = 4.0, 3.0, 1.5
    target_yaw = math.radians(90.0)

    # 使用DWA避障模式飞向目标
    # 此函数内部会：1. 检查前方安全距离；2. 触发DWA计算；3. 发布速度控制指令。
    success = vehicle.drone.fly_to_trajectory_setpoint_dwa(target_x, target_y, target_z, target_yaw, timeout=30.0)

    if success:
        print("成功抵达目标，并规避了所有动态障碍！")
    else:
        print("飞行任务超时或中断。")

fly_to_trajectory_setpoint_dwa函数内部逻辑是智能切换的：

当雷达检测到前方safe_dist（默认1.5米）内有障碍时，自动切换到DWA速度控制模式。

当障碍物离开，恢复为位置控制模式，直飞目标。

在DWA模式下，它每秒调用compute_dwa函数数次，根据最新的目标位置和实时障碍物信息，计算出最优的 (vx_enu, vy_enu, vz_enu, yaw_rate_enu)速度指令，实现流畅绕行。

3.3 完整实战代码示例

结合以上所有知识点，一个应对省赛动态区域的完整任务片段如下：

import rclpy
import math
from offboard_control_lib import Vehicle
import time
import numpy as np

def main():
    vehicle = Vehicle()
    vehicle.drone.arm()
    vehicle.drone.takeoff(1.5)
    vehicle.drone.mod = True  # 启用高级感知跟踪
    time.sleep(2.0)  # 等待感知系统稳定

    try:
        print("=== 阶段1: 前往动态区域边缘 ===")
        # 先飞到动态区域前的观测点
        vehicle.drone.fly_to_trajectory_setpoint(1.0, vehicle.drone.corridor_y, 1.5, math.radians(90.0))
        print(f"已到达观测点，建议走廊中轴: y={vehicle.drone.corridor_y:.2f}")

        print("=== 阶段2: 观察动态障碍物 ===")
        for _ in range(5):  # 观察5秒
            if vehicle.drone.moving_pillars:
                for oid, data in vehicle.drone.moving_pillars.items():
                    pos = data['pos']
                    if 1.0 < pos[0] < 4.0:  # 如果移动柱子进入目标区域
                        print(f"监测到动态柱子{oid}在区域内，速度{np.linalg.norm(data['vel']):.2f}m/s")
            time.sleep(1)

        print("=== 阶段3: 启动DWA，穿越动态区域 ===")
        # 目标点设在动态区域另一侧
        final_x, final_y = 4.5, vehicle.drone.corridor_y
        success = vehicle.drone.fly_to_trajectory_setpoint_dwa(final_x, final_y, 1.5, math.radians(90.0), timeout=45.0)

        if success:
            print("=== 阶段4: 穿越成功，准备降落 ===")
            vehicle.drone.hover(2.0)
            vehicle.drone.land()
        else:
            print("!!! 穿越动态区域失败，执行紧急悬停 !!!")
            vehicle.drone.hover(5.0)
            # 此处可加入紧急处理逻辑，如尝试原路返回
            vehicle.drone.land(vehicle.drone.home_position[0], vehicle.drone.home_position[1], 0.0)

    except KeyboardInterrupt:
        print("程序被用户中断，紧急降落...")
        vehicle.drone.land()
    finally:
        vehicle.close()

if __name__ == '__main__':
    main()

总结与下篇预告

通过本篇，你已经掌握了让无人机在动态环境中生存的核心科技：实时3D多目标跟踪赋予了无人机识别与预测移动障碍物的“慧眼”；动态窗口算法（DWA）则赋予了它在瞬息万变的环境中实时规划局部安全路径的“大脑”。二者结合，你的无人机已具备应对省赛中最棘手的动态障碍挑战的能力。

然而，一个顶尖的空中机器人不仅需要“避得开”，还需要“穿得快”。省赛中的竞速门是比拼速度与精度的关键环节。在下一篇 系列四（竞速门穿越篇）  中，灵智实验室将带你探索：

视觉识别精准定位：如何利用机载相机，在高速运动中稳定检测并定位竞速门框。

高速穿越控制策略：如何设计轨迹生成与控制算法，让无人机以最优姿态和速度平稳、精准地穿过狭窄的门框。

感知-控制的紧耦合：如何将视觉识别结果实时反馈给飞控，实现闭环的穿越控制，确保百发百中。

从“避障”到“穿门”，让我们共同挑战速度与精度的极限。
