前言

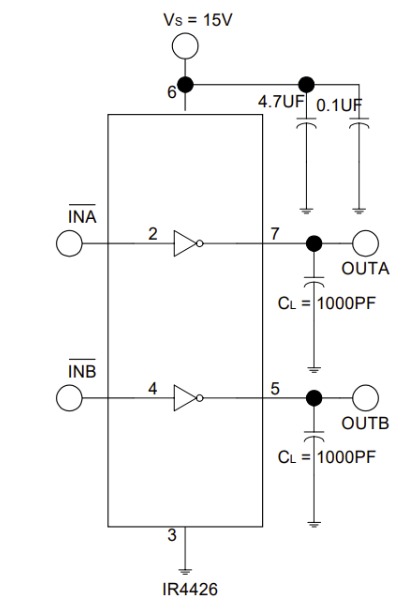

我们先把图中所有电容按位置和功能分类，再逐一说明作用和选型依据：

---

1. 电源供电端电容（4.7μF + 0.1μF）

这两个电容都接在芯片的电源引脚（Vs=15V）与地之间，属于电源去耦/滤波网络。

4.7μF 电容

• 作用：

  • 低频储能与滤波：吸收电源母线上的低频纹波，为芯片提供瞬时大电流支撑，防止驱动MOSFET时电源电压大幅跌落。

  • 稳定直流供电：在驱动负载切换瞬间，补充芯片所需的能量。

• 选型依据：

  • 类型：优先选用铝电解电容或钽电容，也可使用大容量MLCC。

  • 耐压：Vs=15V，按1.5~2倍降额，应选≥25V耐压等级。

  • 容值：根据负载电流和开关频率确定，IR4426峰值驱动电流较大，4.7μF是典型值，用于应对持续的能量需求。

  • 布局：靠近电源入口，与0.1μF电容并联。

0.1μF 电容

• 作用：

  • 高频去耦：滤除芯片内部开关动作产生的高频噪声（10MHz~1GHz），抑制电源线上的尖峰干扰。

  • 提供瞬时电流：在栅极驱动的极短时间内，快速补充电流，稳定VCC电压。

• 选型依据：

  • 类型：必须是低ESR的多层陶瓷电容（MLCC），首选X7R材质（温漂小、稳定性好）。

  • 耐压：同样≥25V，满足降额要求。

  • 封装：优先选用0402/0603贴片封装，以减小寄生电感。

  • 布局：必须紧靠芯片Vs引脚（≤5mm），接地端直接打过孔到GND平面。

---

2. 输出端负载电容（OUTA/OUTB 各1000pF）

这两个电容分别接在两路输出（OUTA、OUTB）与地之间，代表被驱动的MOSFET栅极等效电容（C_L）。

作用

• 模拟MOSFET栅极电容：IR4426作为栅极驱动芯片，其主要负载就是MOSFET的输入电容（Ciss）。图中1000pF是对这个负载的简化建模。

• 影响驱动性能：这个电容的大小直接决定了驱动电流、开关时间和损耗。驱动芯片需要提供足够的电流来对其充放电，以实现MOSFET的快速开关。

选型依据（针对实际应用中的栅极电容）

• 容值：由被驱动MOSFET的 datasheet 决定，通常为几百pF到几nF。图中1000pF是一个典型示例。

• 类型：在实际电路中，这不是一个独立的物理电容，而是MOSFET的固有特性。如果需要额外的RC缓冲电路，才会增加物理电容，此时需选用高频特性好的MLCC。

• 耐压：需高于驱动输出的最大电压（通常等于Vs=15V），并考虑降额。

---

整体设计思路

这个原理图的电容配置遵循了典型的栅极驱动设计原则：

1. 电源端：采用“大电容（4.7μF）+ 小电容（0.1μF）”的组合，实现全频段滤波和能量供给。

2. 输出端：用1000pF电容模拟MOSFET栅极负载，用于评估驱动芯片的带载能力和开关性能。
