通孔封装THT、表面贴装封装SMD、球栅阵列封装BGA、芯片级封装CSP有什么区别？
·
一、四种封装对比
| 对比维度 | 通孔封装（THT） | 表面贴装封装（SMD） | 球栅阵列封装（BGA） | 芯片级封装（CSP） |
|---|---|---|---|---|
| 安装方式 | 引脚穿过 PCB 板上的通孔，在背面焊接固定 | 引脚直接贴在 PCB 表面，通过回流焊焊接 | 底部阵列式焊球贴装在 PCB 表面，回流焊焊接 | 芯片尺寸与封装尺寸比接近 1:1，焊球 / 焊盘贴装 PCB 表面 |
| 结构特点 | 引脚较长且直插，封装体积较大；常见形式有 DIP（双列直插）、TO（晶体管封装） | 引脚短而扁平（如贴片电阻电容的焊盘、QFP 的扁平引脚），封装体积小；无引脚的元件（如 MLCC）也属于 SMD | 封装底部布满球形焊脚（阵列排列），芯片被封装在塑封体内，引脚数极多 | 封装几乎与裸芯片等大，焊球 / 凸点直接分布在芯片周边或底部，属于裸芯片级封装 |
| 引脚密度 | 低，受限于 PCB 通孔间距，一般引脚数＜100 | 中，引脚间距可做到 0.5mm 左右，引脚数可达几百 | 高，焊球间距可做到 0.3mm 以下，引脚数轻松突破上千 | 极高，封装尺寸小，焊盘间距可极小，适配高密度集成 |
| 电气性能 | 寄生参数大（引脚长导致电感、电容大），高频性能差 | 寄生参数较小，高频性能优于 THT，适配中高频电路 | 寄生参数低，信号传输路径短，抗干扰能力强，适配高频、高速电路 | 寄生参数最低，信号延迟最小，是高频高速场景的最优选择之一 |
| 散热性能 | 较差，热量主要通过引脚传导 | 中等，热量可通过 PCB 表面散热，部分封装带散热焊盘 | 较好，可通过底部焊球和 PCB 散热，部分 BGA 带散热通孔（散热焊盘） | 较好，封装体积小，热量易传导至 PCB，部分 CSP 可直接贴装散热片 |
| 工艺难度 | 简单，手工焊接易操作，适合小批量生产 | 中等，需贴片机和回流焊设备，自动化程度高，适合大批量生产 | 较高，焊接后检测难度大（焊球在底部），需 X 光检测；返修复杂 | 高，对贴装精度、焊接工艺要求极高，检测和返修难度大 |
| 成本 | 封装和工艺成本低 | 封装成本中等，工艺成本因自动化而降低，适合量产 | 封装和工艺成本较高，检测设备投入大 | 封装成本高，工艺门槛高，多用于高端、小型化产品 |
| 典型应用 | 电源器件、连接器、大功率晶体管、传统家电控制板等对体积和频率要求不高的场景 | 消费电子（手机、电脑主板）、数码产品、中小规模集成电路（如单片机、贴片阻容件） | 高性能处理器（CPU、GPU）、FPGA、大规模集成电路、服务器主板等 | 手机 SOC、射频芯片、微型传感器、穿戴设备等超小型化、高密度集成的产品 |
核心关联与补充说明
- SMD 是一个大类概念：BGA 和 CSP 本质上都属于表面贴装技术（SMT） 的范畴，因为它们都是贴装在 PCB 表面，而非通孔插装；而 THT 是与 SMT 并列的两种不同安装技术。
- 封装演进逻辑：从 THT→SMD→BGA→CSP，核心趋势是 “更小体积、更高密度、更优电气性能”，适配电子设备微型化、高性能化的需求。
- 可靠性差异：THT 引脚焊接在 PCB 背面，抗机械振动能力强；SMD、BGA、CSP 抗振动能力较弱，需依赖 PCB 工艺和封装材料提升可靠性。
二、四种封装的样式
1、通孔封装（THT）：
（1）DIP（双列直插式封装）：
芯片的两边各有一排垂直向下的金属引脚，标准引脚间距为 2.54mm，引脚数约 4-64 个。

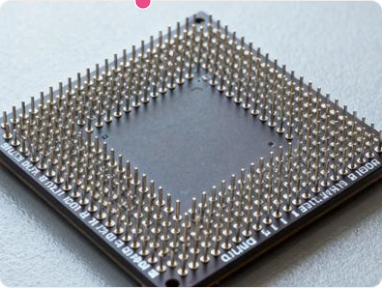

（2）PGA（针栅阵列封装）：
芯片底部有一排排整齐排列的镀金插针引脚，这些金属引脚可以直接插到主板上的母插座孔里。
2、表面贴装封装（SMD）：

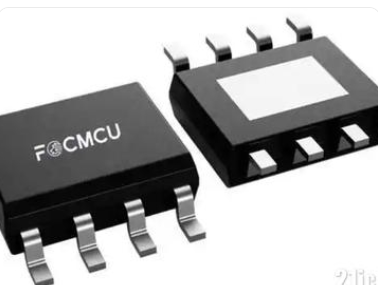

（1）SOP（小外形封装）：
两侧有翼形引脚向外伸展，引脚间距通常为 1.27mm 或更小
（2）QFP（四侧引脚扁平封装）：
四边都有翼形引脚向外伸展，引脚间距较小，常见有 1.0mm、0.8mm 等。

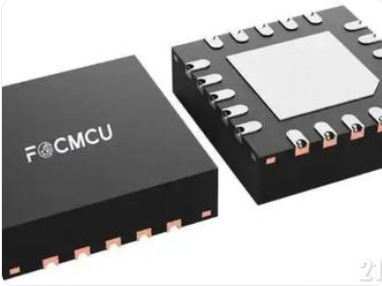

（3）QFN（四边无引脚扁平封装）：
没有向外的引脚，底部有暴露的散热焊盘，侧面或底部边缘有焊端。

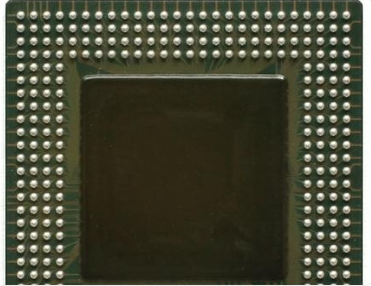

3、球栅阵列封装（BGA）：
封装底部布满呈阵列式排布的焊球，从顶部无法看到引脚，常见为方形或矩形

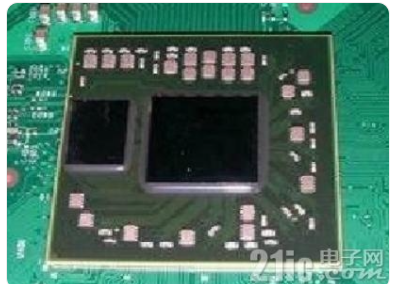

4、芯片级封装（CSP）：
封装尺寸非常小，几乎与裸芯片等大，焊球或焊盘直接分布在芯片周边或底部
