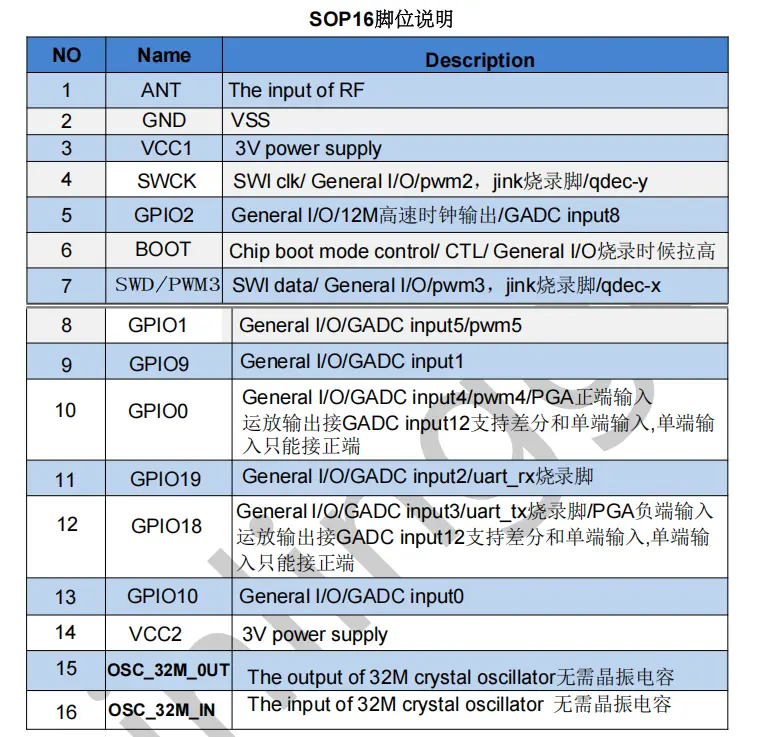

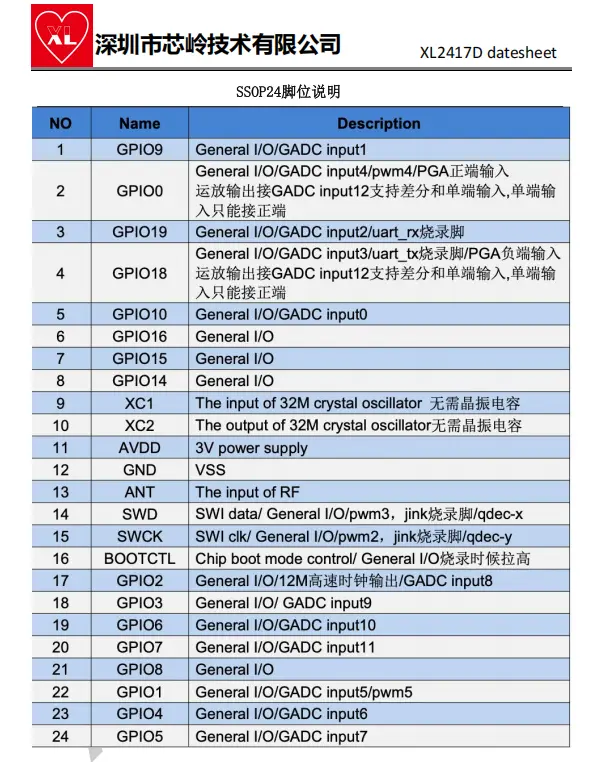

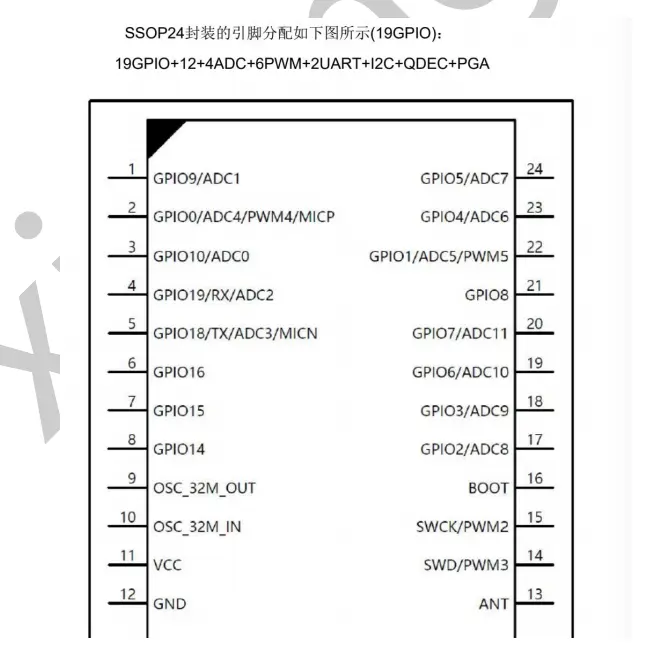

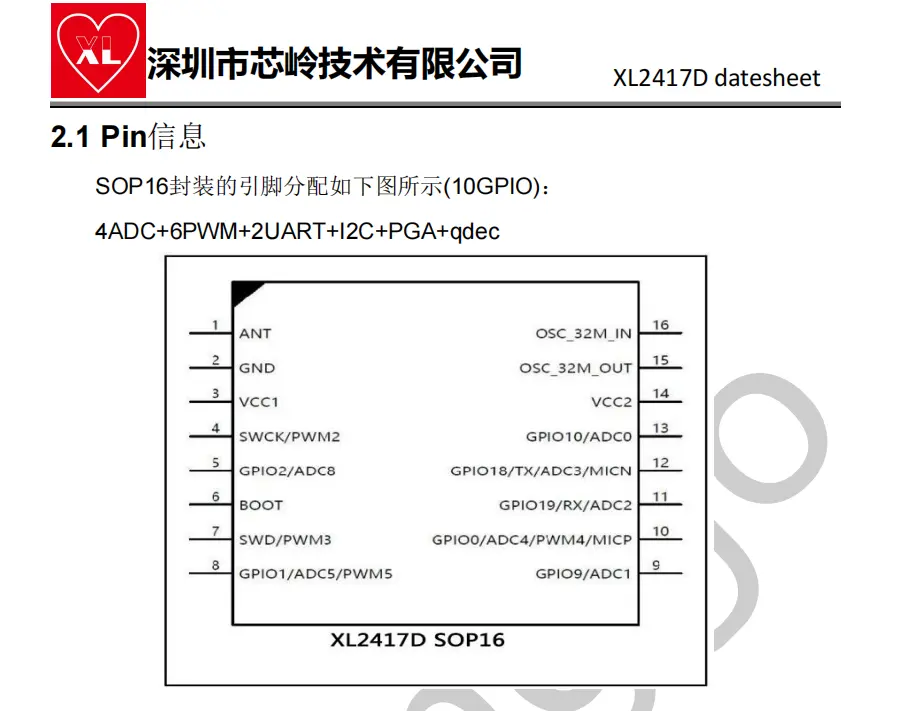

XL2417D无线收发芯片SOC的两种脚位说明
XL2417D芯片是一款低功耗、高性能和高度集成的SoC,带有2.4G收发器。它集成了高性能2.4GHz射频收发器、丰富的基带功能、32位MCU和各种外围IO。它支持128KB的flash和8KB的RAM,以实现可编程协议和配置文件,支持定制应用程序。




Note: GPIO0=PWM4; GPIO1=PWM5; SWCK=PWM2; SWD=PWM3;PWM0,1 可以配置到GPIO0~19,PWM0~3 带死区控制互补输出,PWM0~3 的互补输出可以配置到GPIO0~29,共计 6 路 pwm,其中 4 路带死区控制互补输出。SOP16 封装形式都有2 路 uart,uart0在 bootloader 模式下配置在 GPIO18,19 上用于烧录,在正常使用模式下uart0 、uart1可以软件配置到GPIO0~19 上 。
只有 GPIO0~19(包括 bootctl,swck,swd)支持任意映射功能(不包括ADC,pwm2~5,qdec)。
在深度睡眠模式下,可通过定时器和任意 GPIO 唤醒。可通过睡眠定时器和睡眠模式下的任意 GPIO 唤醒。bootctl 这个脚无法在深睡下保持输出高低。内部没有封出来的 GPIO 需要配置下拉,否则会漏电。
ADC 支持 2.4V 内部参考和 AVDD 可选,ADC 输入范围 0~2.4V 和 0~AVDD 可选。ch0~11 接到 GPIO, ch15 用来测试 1/2*AVDD,ch14 用来测试 1/3*LDO_IN(锂电池可用),ch13 用来测试温度传感器,ch12 接 PGA 输出。
PGA 增益 0~42.4dB, 1.6dB step,支持差分和单端输入。micp 接 GPIO0, micn接 GPIO18。
