文章目录

CG
- SX1262 SX1276 SX1278 SX1280 examples need install the following dependency library files:

LORA模块

在这里插入图片描述

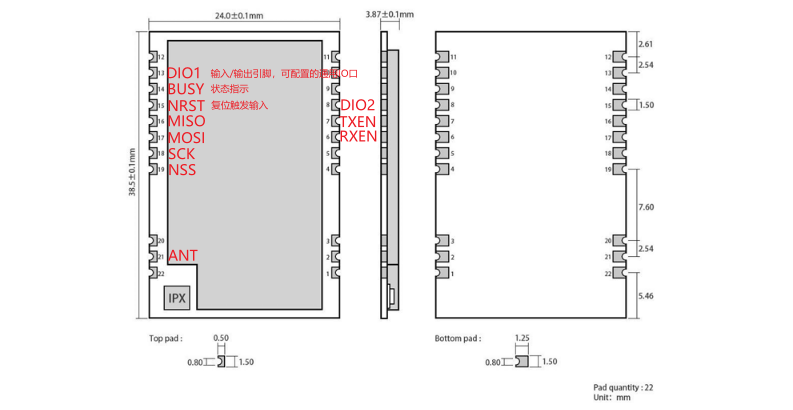

E22-M 系列产品规格书.未标出的为电源引脚。

SX126X芯片手册

芯片手册

DIO1 & DIO2

DIO1 是 SX126X 芯片的主中断输出引脚，用于向 MCU 通知各种射频事件。建议：DIO1 添加 10k 上拉电阻（确保空闲状态稳定）。
DIO2具有双重功能。与DIO1一样，DIO2可用作通用IRQ线，任何IRQ均可通过此引脚路由。此外，DIO2可通过使用命令SetDio2AsRfSwitchCtrl(…)配置为驱动RF开关。在此模式下，DIO2在Tx期间处于逻辑1状态，在其他任何模式下处于逻辑0状态。

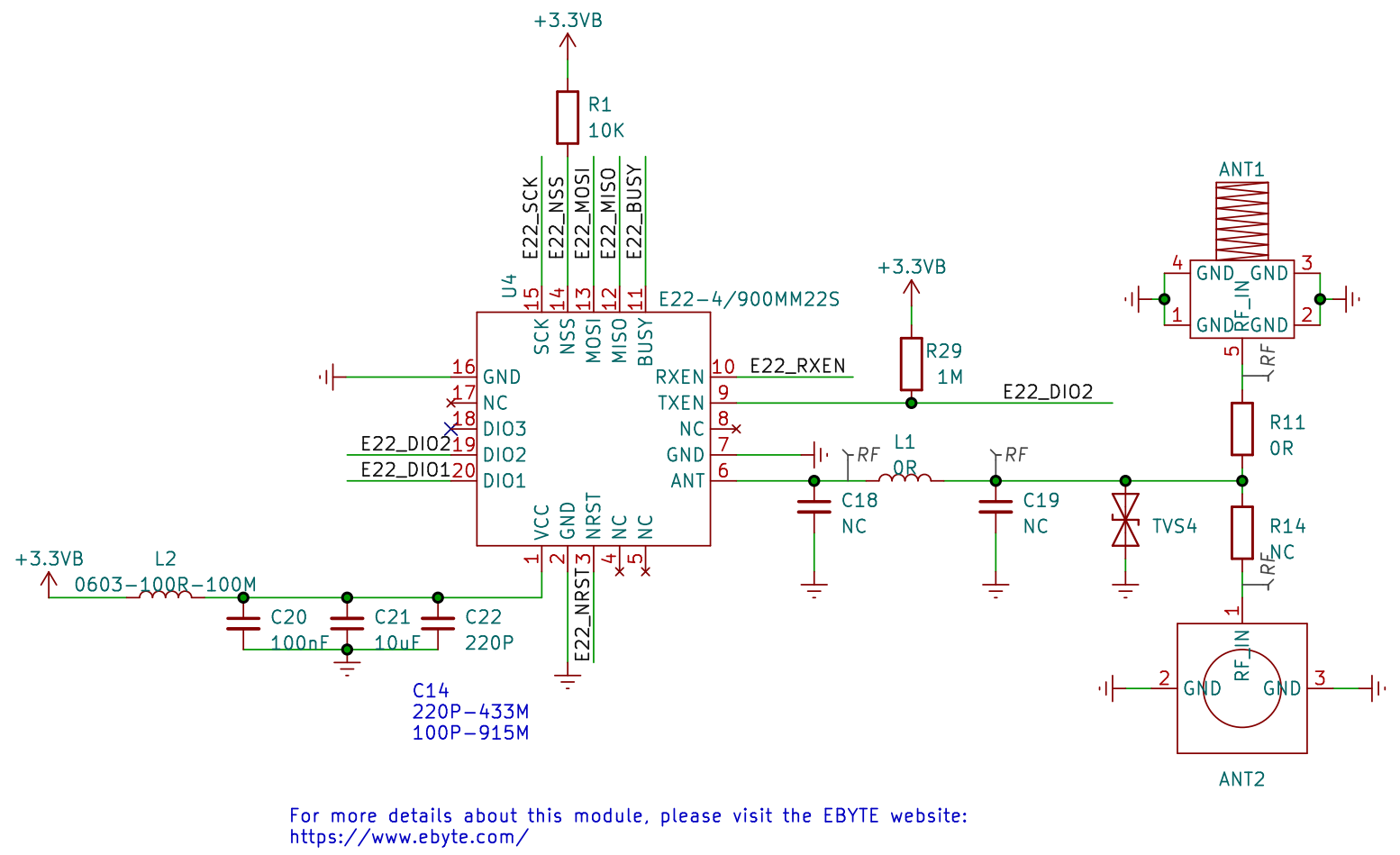

DIO2 连接到 TXEN 引脚的作用

EoRa_PI_example_v1.0

将 DIO2 连接到射频前端模块(FEM)的 TXEN 引脚，主要用于自动控制射频收发切换。
自动射频切换：
- 无需软件干预，芯片硬件自动控制 TXEN 引脚
- 发射时自动开启发射通路，接收时自动切换到接收通路(通过 SPI 接口发送命令控制 SX126X 工作模式)
- 防止发射信号进入接收链路造成损坏
- 确保收发通路正确隔离

芯片工作模式	DIO2 输出	TXEN 状态	射频通路
发射 (Tx)	逻辑 1 (高电平)	使能	打开发射通路
接收 (Rx)	逻辑 0 (低电平)	禁用	关闭发射通路，打开接收通路
待机/睡眠	逻辑 0 (低电平)	禁用	关闭发射通路

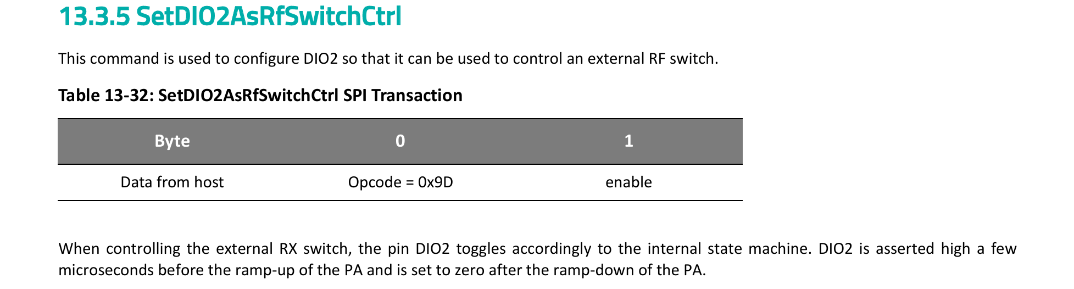

在初始化 SX126X 时，需要调用SetDio2AsRfSwitchCtrl命令启用此功能：

在这里插入图片描述

板级定义

EoRa-S3-400TB 无线模块开发测试板

EoRa-S3-400TB 无线模块开发测试板

[Ebyte_EoRa-S3]
extends = esp32_base                    ; 继承 esp32_base 基础配置
board = ebyte_eora-s3                   ; 指定开发板型号

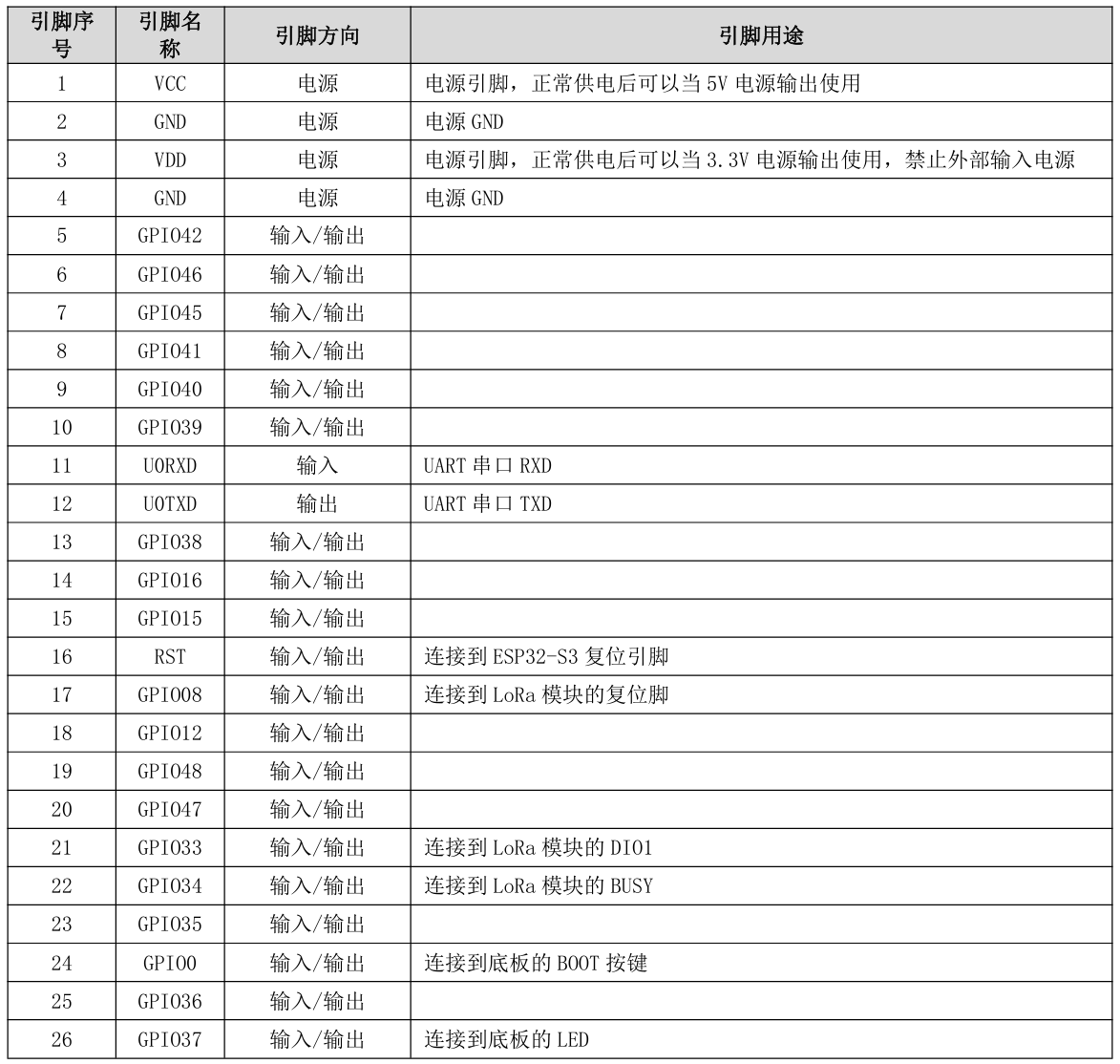

构建标志

在这里插入图片描述

标志	值	说明
`-I variants/ebyte_eora_s3`	-	添加变体头文件搜索路径
`-D EBYTE_EORA_S3`	-	定义宏，标识使用此开发板
`-D P_LORA_DIO_1=33`	GPIO33	LoRa DIO1 中断引脚
`-D P_LORA_NSS=7`	GPIO7	LoRa 片选引脚
`-D P_LORA_RESET=8`	GPIO8	LoRa 复位引脚
`-D P_LORA_BUSY=34`	GPIO34	LoRa 忙状态引脚
`-D P_LORA_SCLK=5`	GPIO5	SPI 时钟引脚
`-D P_LORA_MISO=3`	GPIO3	SPI 主入从出
`-D P_LORA_MOSI=6`	GPIO6	SPI 主出从入
`-D P_LORA_TX_LED=37`	GPIO37	发射指示灯
`-D PIN_VBAT_READ=1`	GPIO1	电池电压检测
`-D PIN_USER_BTN=0`	GPIO0	用户按钮
`-D PIN_BOARD_SDA=18`	GPIO18	I2C 数据线
`-D PIN_BOARD_SCL=17`	GPIO17	I2C 时钟线

SX1262 LoRa 芯片配置

-D SX126X_DIO2_AS_RF_SWITCH=true      ; DIO2 用作射频开关
-D SX126X_DIO3_TCXO_VOLTAGE=1.8       ; TCXO 电压 1.8V
-D SX126X_CURRENT_LIMIT=140           ; 电流限制 140mA
-D RADIO_CLASS=CustomSX1262           ; 无线电类类型
-D WRAPPER_CLASS=CustomSX1262Wrapper  ; 包装器类类型
-D LORA_TX_POWER=22                   ; 发射功率 22dBm
-D SX126X_RX_BOOSTED_GAIN=1           ; 启用接收增益增强

ESP32 驱动 LoRa 无线电模块代码

代码提供的功能接口：

模块	功能
SPI配置	支持默认或自定义SPI总线
无线电初始化	配置频率、带宽、扩频因子、功率等
RTC时钟	提供时间同步功能
传感器管理	管理各类传感器数据
显示与按钮	可选的人机交互界面
随机数生成	用于加密和网络身份

依赖库

库名称	版本	类型	用途	详细说明
SPI	内置	系统库	串行外设接口通信协议	Arduino/ESP32 标准库，用于 SPI 总线通信
Wire	内置	系统库	I2C 通信库	Arduino/ESP32 标准库，用于 I2C 总线通信
jgromes/RadioLib	^7.3.0	第三方	无线电通信库 (LoRa/FSK等)	支持 LoRa、LoRaWAN、FSK、OOK 等协议，兼容 SX127x/SX126x 等芯片，7.x 版本 API 有重大更新
rweather/Crypto	^0.4.0	第三方	加密/解密算法库	提供 AES、SHA、HMAC 等加密算法，用于数据加密、安全通信、LoRaWAN 密钥处理
adafruit/RTClib	^2.1.3	第三方	实时时钟通用库	支持 DS3231、PCF8523、DS1307 等芯片，与 RV3028 专用库可能存在功能重叠
melopero/Melopero RV3028	^1.1.0	第三方	RV3028 RTC 芯片专用驱动	高精度 RTC 芯片驱动，支持温度补偿、闹钟、定时器等功能，I2C 接口
electroniccats/CayenneLPP	1.6.1	第三方	Cayenne 低功耗数据协议	用于高效编码传感器数据，减少 LoRaWAN payload 大小，支持温度/湿度/GPS/加速度计等

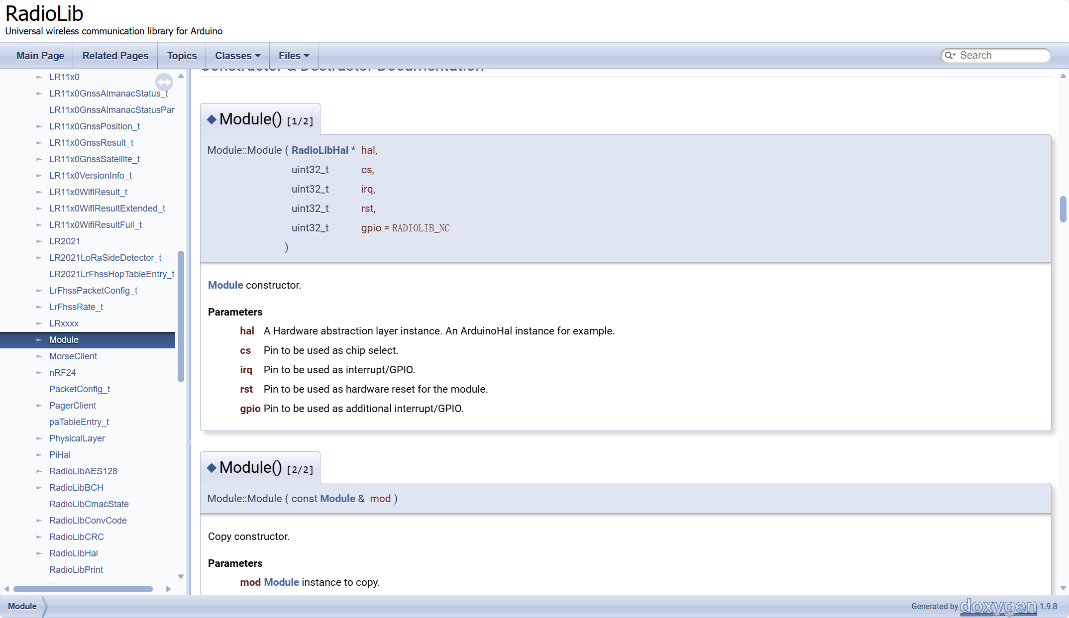

通过 RadioLib 发送数据包的示例

在这里插入图片描述

/*
   RadioLib SX1262 Transmit Example 参照 EoRa_PI_example_v1.0.zip\EoRa_PI_example_v1.0\examples\RadioLibExamples\SX1262\SX1262_Transmit_Interrupt

   This example transmits packets using SX1262 LoRa radio module.
   Each packet contains up to 256 bytes of data, in the form of:
    - Arduino String
    - null-terminated char array (C-string)
    - arbitrary binary data (byte array)

   For full API reference, see the GitHub Pages
   https://jgromes.github.io/RadioLib/
*/
#include <Arduino.h>
#include <SPI.h>
#include <RadioLib.h>

// 引脚定义
#define RADIO_CS_PIN    7
#define RADIO_DIO1_PIN  33
#define RADIO_BUSY_PIN  34
#define RADIO_RST_PIN   8
#define RADIO_SCLK      5
#define RADIO_MISO      3
#define RADIO_MOSI      6
#define BOARD_LED       37

// 射频配置
uint8_t txPower = 22;
float radioFreq = 433.0;

// ============ SPI 总线初始化 (必须) ============
SPI.begin(RADIO_SCLK, RADIO_MISO, RADIO_MOSI);

// LoRa实例
SX1268 radio = new Module(RADIO_CS_PIN, RADIO_DIO1_PIN, RADIO_RST_PIN, RADIO_BUSY_PIN);

// 状态标志
volatile bool transmittedFlag = false;
void setFlag(void) { transmittedFlag = true; }

void setup()
{
    Serial.begin(115200);
    pinMode(BOARD_LED, OUTPUT);

    if (radio.begin(RADIO_FREQ) != RADIOLIB_ERR_NONE) {
        Serial.println("LoRa init failed!");
        while (true);
    }
    radio.setDio1Action(setFlag);
    radio.startTransmit("Hello LoRa!");
}

void loop()
{
    if (transmittedFlag) {
        transmittedFlag = false;
        digitalWrite(BOARD_LED, !digitalRead(BOARD_LED));
        delay(1000);
        radio.startTransmit("Hello LoRa!");
    }
}

源码示例

关键宏定义：

宏	说明
`P_LORA_*`	LoRa模块引脚定义
`LORA_FREQ/BW/SF/CR`	LoRa通信参数
`SX126X_*`	SX126x芯片特定配置
`DISPLAY_CLASS`	显示设备类型

#pragma once

#define RADIOLIB_STATIC_ONLY 1
#include <RadioLib.h>
#include <helpers/radiolib/RadioLibWrappers.h>
#include <helpers/ESP32Board.h>
#include <helpers/radiolib/CustomSX1262Wrapper.h>
#include <helpers/AutoDiscoverRTCClock.h>
#include <helpers/SensorManager.h>
#ifdef DISPLAY_CLASS
  #include <helpers/ui/SSD1306Display.h>
  #include <helpers/ui/MomentaryButton.h>
#endif

extern ESP32Board board;
extern WRAPPER_CLASS radio_driver;
extern AutoDiscoverRTCClock rtc_clock;
extern SensorManager sensors;

#ifdef DISPLAY_CLASS
  extern DISPLAY_CLASS display;
  extern MomentaryButton user_btn;
#endif

bool radio_init();
uint32_t radio_get_rng_seed();
void radio_set_params(float freq, float bw, uint8_t sf, uint8_t cr);
void radio_set_tx_power(int8_t dbm);
mesh::LocalIdentity radio_new_identity();

// -------------------------------------------------------------
// 引入Arduino核心库，提供ESP32的基本功能（如Serial、GPIO等）
#include <Arduino.h>

// 引入目标板配置文件，包含引脚定义、硬件参数等
#include "target.h"

// 创建ESP32开发板对象，用于管理板级特定功能
ESP32Board board;

// 判断是否定义了LoRa SPI时钟引脚（P_LORA_SCLK）
// 如果定义了，说明需要使用自定义SPI总线
#if defined(P_LORA_SCLK)
  // 创建SPI通信类实例
  static SPIClass spi;
  // 创建无线电模块对象，传入NSS、DIO1、RESET、BUSY引脚及SPI对象
  RADIO_CLASS radio = new Module(P_LORA_NSS, P_LORA_DIO_1, P_LORA_RESET, P_LORA_BUSY, spi);
#else
  // 使用默认SPI总线（VSPI），只传入必要的控制引脚
  RADIO_CLASS radio = new Module(P_LORA_NSS, P_LORA_DIO_1, P_LORA_RESET, P_LORA_BUSY);
#endif

// 创建无线电驱动包装器，将radio模块与board板级对象关联
WRAPPER_CLASS radio_driver(radio, board);

// 创建ESP32 RTC（实时时钟）备用时钟对象
ESP32RTCClock fallback_clock;
// 创建自动发现RTC时钟对象，使用备用时钟作为fallback
AutoDiscoverRTCClock rtc_clock(fallback_clock);

// 创建传感器管理器对象，用于管理各类传感器
SensorManager sensors;

// 如果定义了显示类（如OLED、LCD等）
#ifdef DISPLAY_CLASS
  // 创建显示对象
  DISPLAY_CLASS display;
  // 创建瞬时按钮对象，引脚为PIN_USER_BTN，去抖时间1000ms，高电平有效
  MomentaryButton user_btn(PIN_USER_BTN, 1000, true);
#endif

// 如果没有定义LoRa编码率(LORA_CR)，则默认设置为5
#ifndef LORA_CR
  #define LORA_CR      5
#endif

/**
 * 无线电模块初始化函数
 * @return true 初始化成功，false 初始化失败
 */
bool radio_init() {
  // 启动备用RTC时钟
  fallback_clock.begin();
  // 启动RTC时钟，使用Wire（I2C总线）
  rtc_clock.begin(Wire);

  // 配置TCXO（温度补偿晶体振荡器）电压
#ifdef SX126X_DIO3_TCXO_VOLTAGE
  // 如果定义了TCXO电压，使用定义值
  float tcxo = SX126X_DIO3_TCXO_VOLTAGE;
#else
  // 否则使用默认电压1.6V
  float tcxo = 1.6f;
#endif

  // 如果定义了自定义SPI引脚，初始化SPI总线
#if defined(P_LORA_SCLK)
  // 参数顺序：SCLK时钟，MISO主入从出，MOSI主出从入
  spi.begin(P_LORA_SCLK, P_LORA_MISO, P_LORA_MOSI);
#endif

  // 初始化无线电模块
  // 参数说明：
  // - LORA_FREQ: LoRa工作频率（如433MHz, 868MHz, 915MHz）
  // - LORA_BW: 带宽（如125kHz, 250kHz, 500kHz）
  // - LORA_SF: 扩频因子（7-12，值越大传输距离越远但速率越低）
  // - LORA_CR: 编码率（5-8，纠错能力）
  // - RADIOLIB_SX126X_SYNC_WORD_PRIVATE: 同步字（私有网络）
  // - LORA_TX_POWER: 发射功率（dBm）
  // - 8: 前导码长度
  // - tcxo: TCXO电压
  int status = radio.begin(LORA_FREQ, LORA_BW, LORA_SF, LORA_CR,
                           RADIOLIB_SX126X_SYNC_WORD_PRIVATE,
                           LORA_TX_POWER, 8, tcxo);

  // 检查初始化状态
  if (status != RADIOLIB_ERR_NONE) {
    // 如果失败，打印错误信息
    Serial.print("ERROR: radio init failed: ");
    Serial.println(status);
    return false;  // 返回失败
  }

  // 启用CRC校验（1=启用），提高数据传输可靠性
  radio.setCRC(1);

  // 如果定义了RX/TX使能引脚，配置射频开关
#if defined(SX126X_RXEN) && defined(SX126X_TXEN)
  radio.setRfSwitchPins(SX126X_RXEN, SX126X_TXEN);
#endif

  // 如果定义了电流限制，设置最大电流
#ifdef SX126X_CURRENT_LIMIT
  radio.setCurrentLimit(SX126X_CURRENT_LIMIT);
#endif

  // 如果配置DIO2作为射频开关，启用该功能
#ifdef SX126X_DIO2_AS_RF_SWITCH
  radio.setDio2AsRfSwitch(SX126X_DIO2_AS_RF_SWITCH);
#endif

  // 如果启用接收增益增强模式，提高接收灵敏度
#ifdef SX126X_RX_BOOSTED_GAIN
  radio.setRxBoostedGainMode(SX126X_RX_BOOSTED_GAIN);
#endif

  return true;  // 初始化成功
}

/**
 * 获取随机数种子
 * 用于生成加密密钥或网络身份
 * @return 32位随机数（最大0x7FFFFFFF）
 */
uint32_t radio_get_rng_seed() {
  // 利用无线电模块的硬件随机数生成器
  return radio.random(0x7FFFFFFF);
}

/**
 * 设置LoRa通信参数
 * @param freq 频率（MHz）
 * @param bw 带宽（kHz）
 * @param sf 扩频因子（7-12）
 * @param cr 编码率（5-8）
 */
void radio_set_params(float freq, float bw, uint8_t sf, uint8_t cr) {
  radio.setFrequency(freq);      // 设置工作频率
  radio.setSpreadingFactor(sf);  // 设置扩频因子
  radio.setBandwidth(bw);        // 设置带宽
  radio.setCodingRate(cr);       // 设置编码率
}

/**
 * 设置发射功率
 * @param dbm 发射功率（dBm），通常范围-3到22
 */
void radio_set_tx_power(uint8_t dbm) {
  radio.setOutputPower(dbm);
}

/**
 * 创建新的本地网络身份
 * 用于mesh网络中的节点标识
 * @return mesh::LocalIdentity 本地身份对象
 */
mesh::LocalIdentity radio_new_identity() {
  // 创建无线电噪声监听器，利用射频噪声作为熵源
  RadioNoiseListener rng(radio);
  // 使用随机数生成器创建新的本地身份
  return mesh::LocalIdentity(&rng);  // create new random identity
}
