如何破解户外机器人定位测试困局
·
在智能割草机悄然修剪庭院、巡检机器人穿梭于工业园区、配送机器人奔波在最后一百米的今天，高精度、高可靠的定位导航系统已成为这些户外机器人自主运行的“生命线”。其中，RTK（实时动态差分定位）技术与双天线定向技术的结合，是实现厘米级定位和精确航向感知的关键。然而，一个严峻的挑战摆在研发工程师面前：割草机器人、巡检机器人等户外设备如何高效测试 RTK 定位和双天线定向？
传统的实地测试方法受制于诸多瓶颈：测试场地难以复现全球各地理环境；天气、遮挡物等不可控因素导致测试条件不一致、周期漫长；更重要的是，无法在研发早期于室内环境中系统性地验证定位算法在极端场景下的性能与稳定性。这些痛点严重拖慢了产品迭代速度，增加了研发成本与风险。
为此，室内仿真测试成为破局的关键。本文将深入探讨一种高效、全面的户外机器人定位测试方案——基于 德思特 GNSS 模拟器，结合双天线仿真与虚拟基站技术，构建的室内高精度定位仿真测试平台。该方案旨在为研发团队提供一套可重复、可控制、全覆盖的测试环境，直击户外机器人 RTK 测试的核心需求。
一、 方案核心：德思特 GNSS 模拟器的强大仿真能力
德思特 GNSS 模拟器是整套测试方案的技术基石。它并非简单的信号发生器，而是一个能够高度还原复杂真实世界卫星导航环境的仿真引擎。
1.1 全方位的信号与场景模拟
该模拟器具备强大的场景构建能力，能够生成：
- 高精度位置与姿态信息：模拟实时、预设或录制的运动轨迹，并提供 6DOF（六自由度）姿态信息，全面测试机器人在不同运动状态下的定位表现。
- 真实多径与干扰环境：可模拟由树木、建筑物等遮挡引起的多径效应，这是导致户外环境下定位精度下降的主要因素之一。通过在室内复现这些干扰，能够有效验证机器人定位系统的抗干扰能力与稳定性。
- 全球任意地点场景：突破实地测试的地理限制，可在实验室内模拟全球范围内任意地点、任意路线的测试场景，极大扩展了测试的覆盖范围。
1.2 关键技术：多实例与双天线同步仿真
对于户外机器人所需的 RTK 高精度定位及双天线定向测试，德思特 GNSS 模拟器的两项核心技术至关重要：
- 多实例（MULTI）功能：此功能允许在一台模拟器内同时运行多个独立的仿真实例。在户外机器人测试中，这用于同步仿真流动站的主天线和从天线，精确模拟双天线之间的相对位置与信号关系，为定向算法提供测试数据。
- RTK 虚拟基站（虚拟 CORS 站）：方案无需实体基准站。模拟器可以生成等同于真实 CORS 站信号的 RTK 差分改正数据（RTCM 消息），并通过网络（如 Wi-Fi、5G）实时播发给待测的机器人终端。这构成了一个完整的 RTK 定位测试环境，使得机器人能够实现厘米级定位解算。
二、 方案架构与连接配置
一套完整的德思特户外机器人高精定位仿真测试方案，由硬件、软件和待测系统协同构成。
2.1 方案架构与测试对象

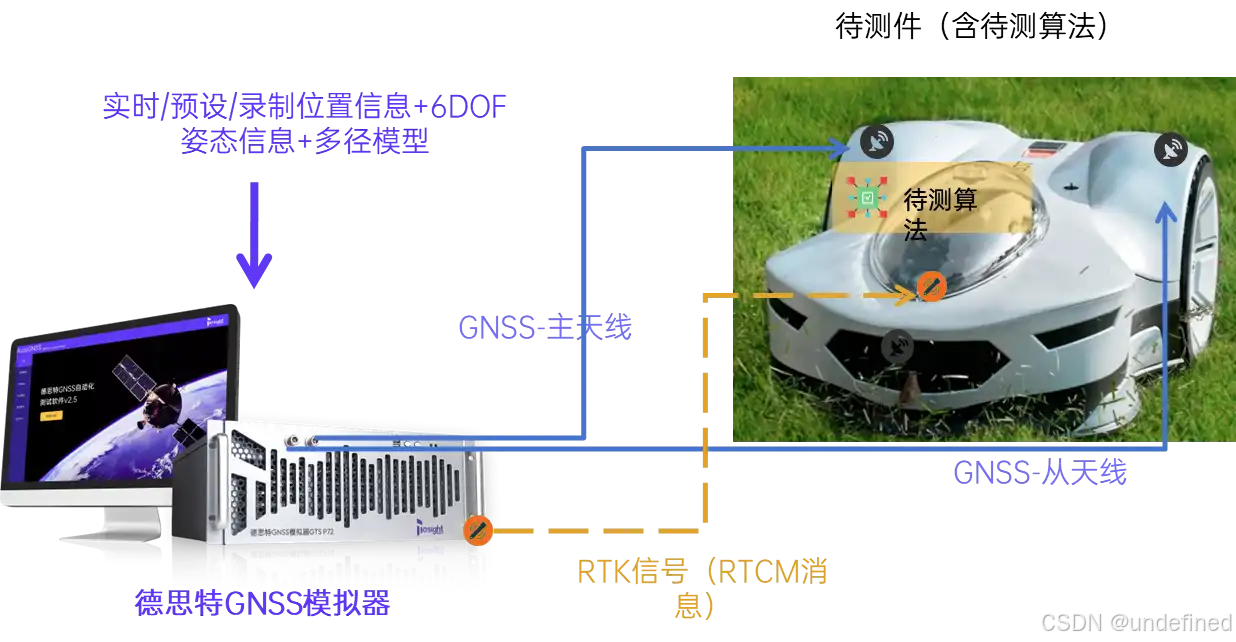

方案的核心架构围绕德思特 GNSS 模拟器展开。模拟器通过其射频端口，将仿真的卫星信号（包含主天线、从天线信号）直接馈入待测的户外机器人定位导航模组或整机。同时，模拟器运行的软件（如 Skydel）充当虚拟基站，通过网络向待测件播发 RTCM 差分数据。
测试对象明确为：配备双天线 + RTK 技术的户外机器人定位系统，例如割草机器人、巡检机器人等。待测件既可以是机器人整机，也可以是其中的定位导航模组及内嵌的定位算法。

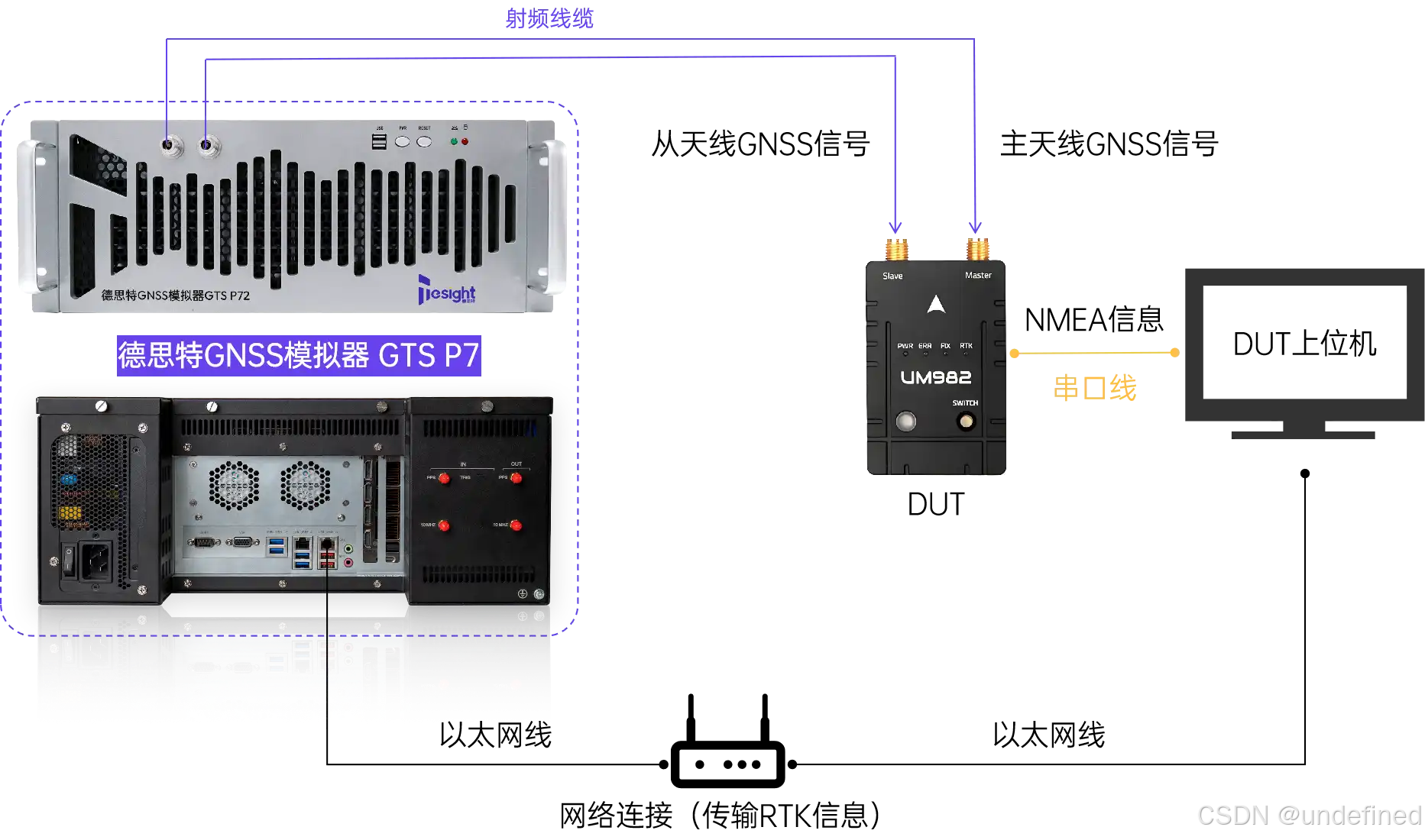

2.2 硬件连接与配置要点
- 核心设备：德思特 GTS-P 系列 GNSS 模拟器（如 GTS-P72/P74）、配套控制 PC。
- 待测设备（DUT）：行业通用的 GNSS 接收机模组，如和芯星通 UM982。
- 辅助设备：安装有待测件上位机软件（如 Uprecise）的 PC、射频电缆、衰减器、网线等。
- 射频链路配置：使用射频电缆将 GNSS 模拟器的信号输出端口连接至待测模组的天线输入端。为确保信号强度适宜，必须在射频线缆前端添加衰减器（例如 30dB），将最终输出功率校准至约 -110dBm。
- 数据链路配置：通过网线将 GNSS 模拟器与运行待测件上位机软件的 PC 置于同一局域网内。必须提前验证网络连通性（例如使用 “ping” 命令），以确保 RTCM 差分数据能够稳定传输。

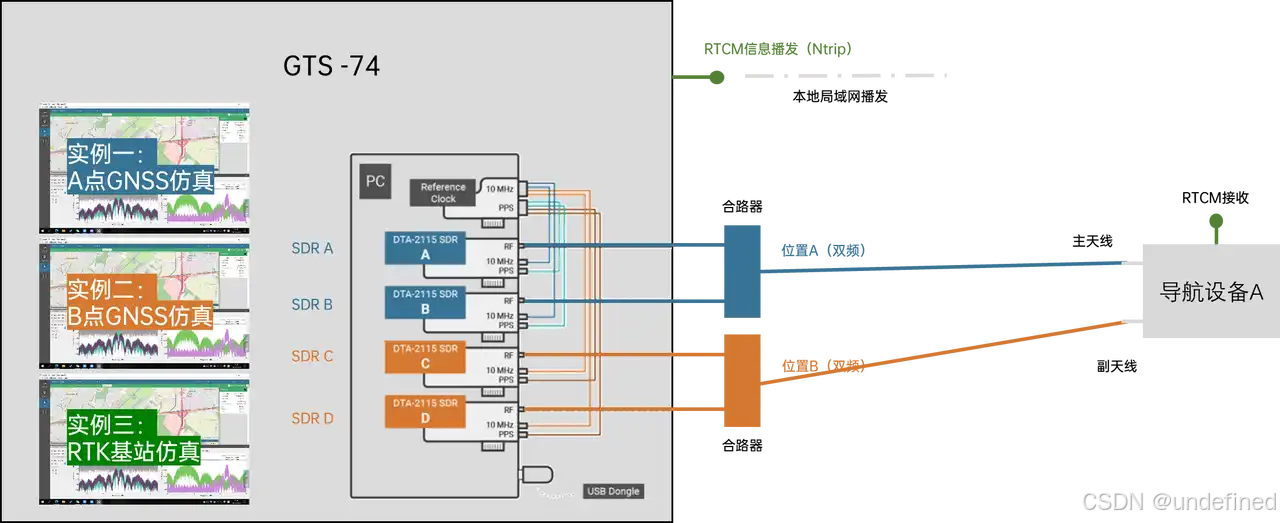

- 软件配置：在 GNSS 模拟器控制软件（如 Skydel）中，配置双实例场景，分别对应主天线和从天线，并设置虚拟基站参数，开启 RTCM 数据流输出。
三、 实战应用：以割草机器人模组测试为例
让我们通过一个具体的实操案例，看该方案如何落地。本次测试以行业内广泛使用的和芯星通 UM982 高精度 GNSS 模组作为待测件，验证其 RTK 定位与双天线定向性能。
3.1 测试目标
在室内环境下，模拟割草机器人在典型庭院场景（包含部分天空遮挡区域）中的运动，测试其：
- 在 RTK 模式下的定位精度是否达到厘米级。
- 利用双天线解算的航向角精度与稳定性。
- 在信号经过模拟树木轻微遮挡（多径环境）时的定位连续性。
3.2 测试流程与价值
- 场景构建：在德思特 GNSS 模拟器软件中，规划一条模拟割草路径，并设置路径中段存在一个模拟“树木”遮挡的轻度多径效应区域。同时，启用双实例功能，精确设定主从天线在机器人载体上的安装位置与基线长度。
- 信号注入与数据采集：模拟器产生的两路卫星信号分别注入 UM982 模组的两个天线端口，模拟的 RTCM 差分数据通过网络发送给模组。上位机软件 Uprecise 实时记录模组输出的位置、速度、航向及定位状态信息。
-
结果分析：对比模拟器预设的真实轨迹、姿态与模组的解算结果。可以清晰评估：
- 定位精度：在开阔天空场景下，定位误差是否保持在厘米级。
- 定向性能：双天线解算的航向角与真实航向的吻合度。
- 鲁棒性：在模拟遮挡区域，定位是否跳变，RTK 是否失锁，以及重新收敛的速度。
通过上述流程，研发人员无需等待晴天、无需寻找复杂测试场，在实验室即可高效、反复地完成对定位模组核心性能的验证与算法迭代， 将原本需要数周的外场测试压缩至数小时内完成，极大提升了研发效率。
总结与展望
面对户外机器人产业对高精度定位日益增长的需求与测试挑战，基于德思特 GNSS 模拟器的室内仿真测试方案提供了一条高效、可靠的解决路径。它通过多实例仿真实现精准的双天线定向测试，通过虚拟基站技术构建完整的 RTK 高精定位测试环境，并能模拟各种复杂的信号遮挡与干扰场景。
该方案的价值不仅在于提升测试效率、降低研发成本，更在于它赋予了研发团队前所未有的测试深度与广度控制权，使得全面验证定位系统极限性能、加速算法成熟成为可能。无论是对于割草机器人、巡检机器人还是配送机器人，这套“GNSS 模拟器 + 双天线 + 虚拟基站”的实战方案，都是确保其能够在复杂真实世界中稳定、精准运行的重要保障。
对于正在寻求突破户外机器人定位测试瓶颈的团队而言，转向室内仿真测试已不是选择题，而是必选题。探索德思特 GNSS 仿真测试方案，或许是您迈向下一代高可靠户外机器人研发的关键一步。
