CNC雕刻机上位机新手源码C#源码，里面有详细dxf解析过程，生成G代码思路，dxf导入生成G代码，dxf导入，没有其他格式导入，睁大眼睛看清楚，适合新手源码。

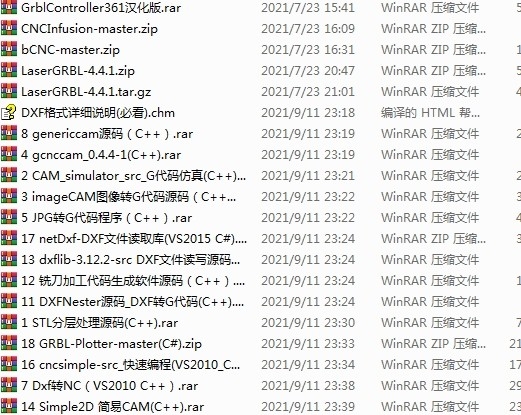

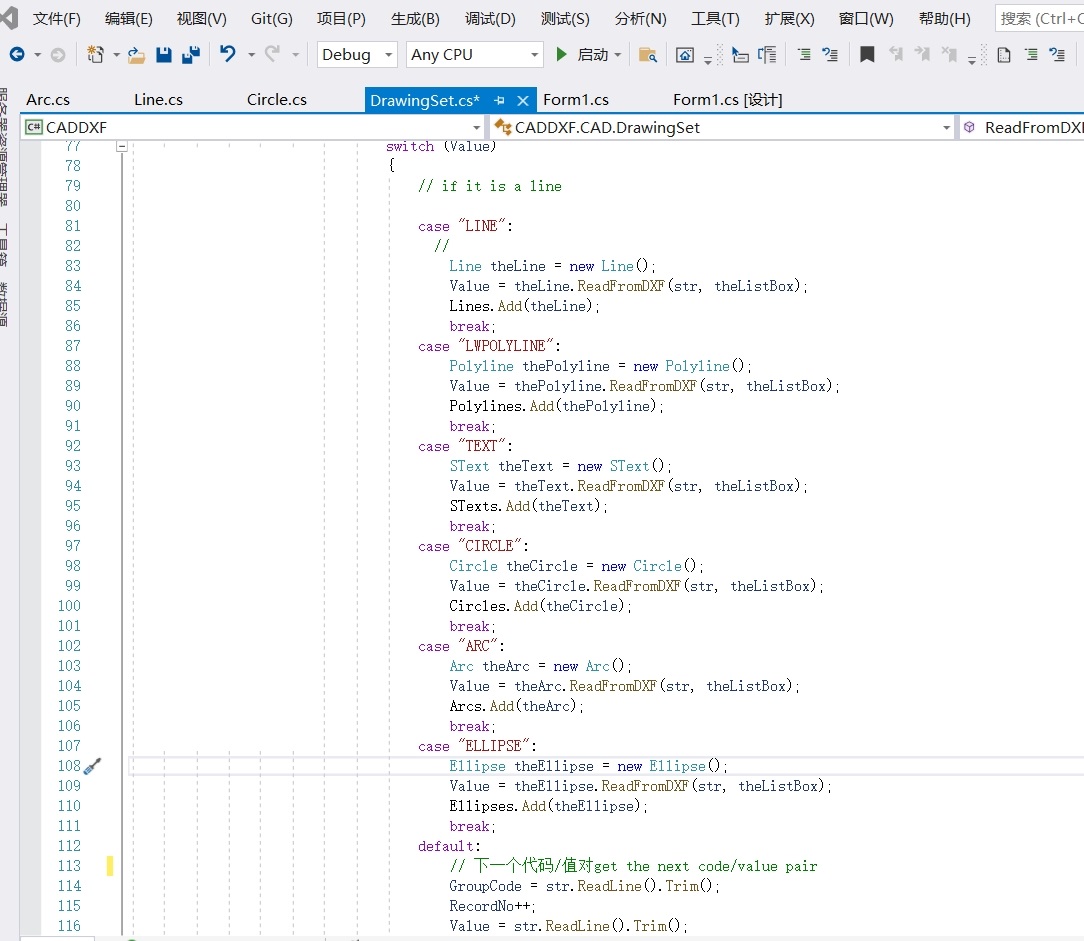

先看dxf解析的核心部分。这里用了自定义的段扫描器，直接遍历文件里的实体对象。比如处理直线段时，抓取的就是起点和终点坐标：

case "LINE":
    var line = new Line();
    line.StartPoint = GetPoint(reader, 10, 20);
    line.EndPoint = GetPoint(reader, 11, 21);
    _entities.Add(line);
    break;

这个GetPoint方法贼有意思，它通过组码定位坐标值。比如组码10对应X坐标，20对应Y坐标，这种老派的数据存储方式现在看着还挺复古的。

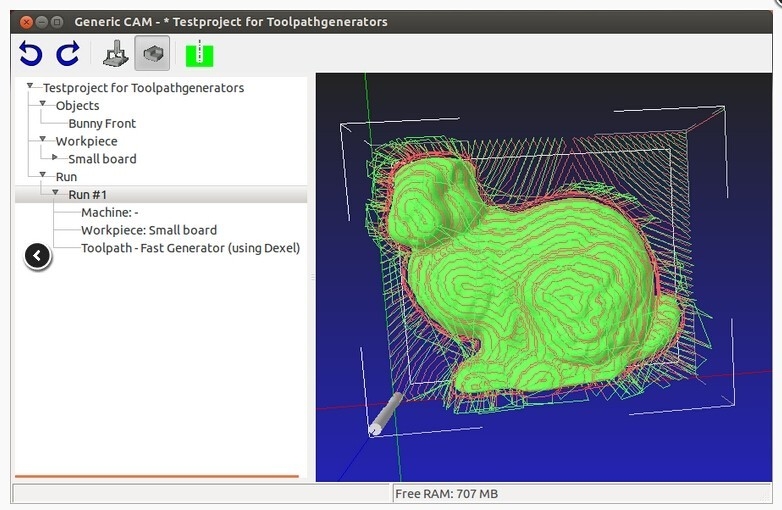

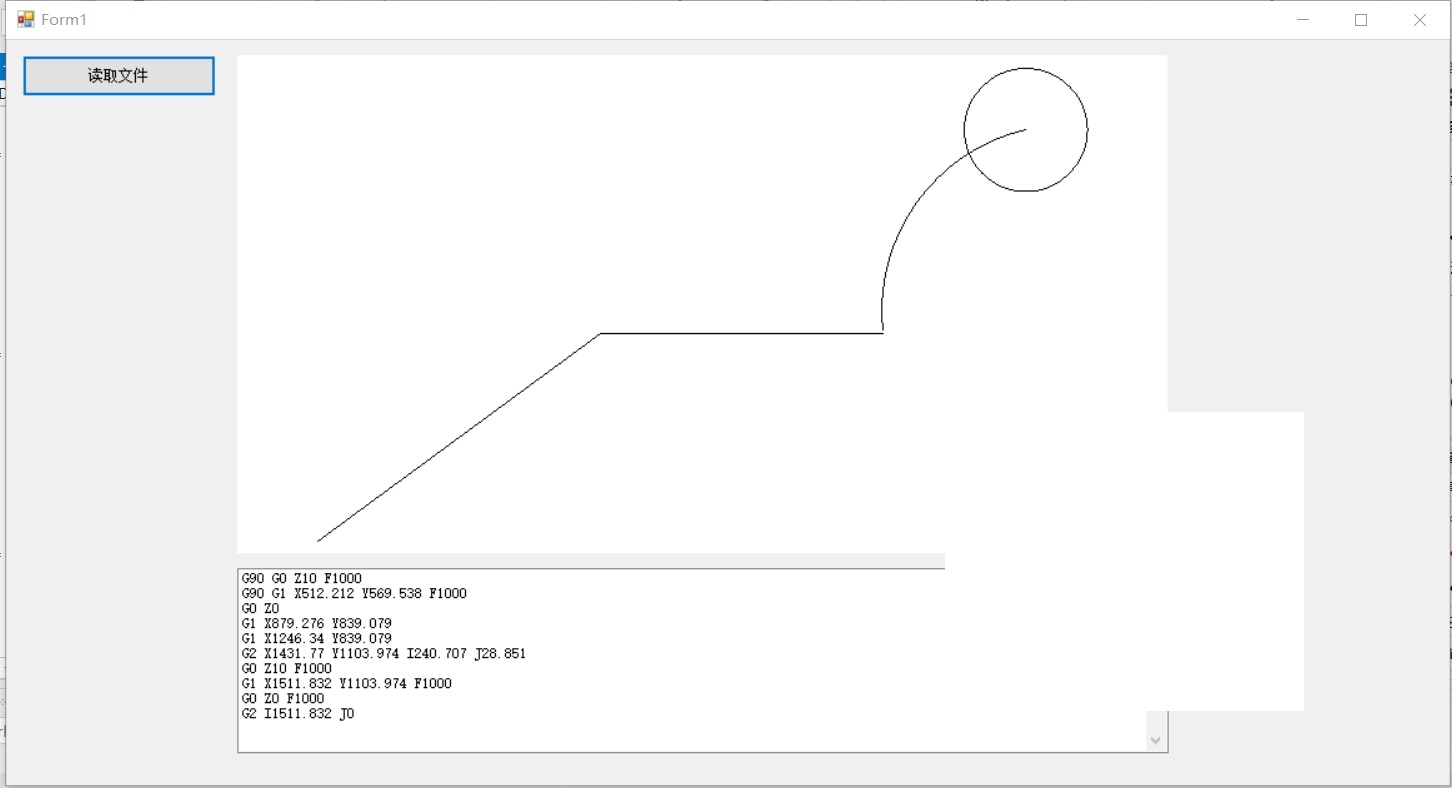

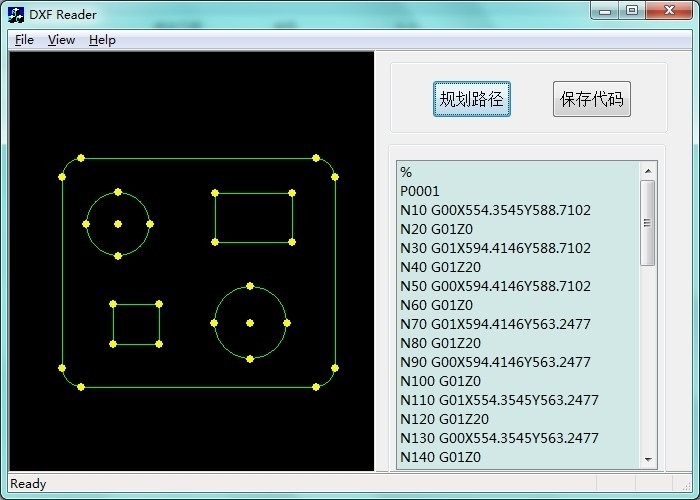

生成G代码这块儿有个小技巧——路径优化。源码里用了个土办法，按图形绘制顺序直接输出点位：

foreach (var entity in _entities)
{
    if (entity is Line line)
    {
        gCode.AppendLine($"G00 X{line.StartPoint.X} Y{line.StartPoint.Y}");
        gCode.AppendLine($"G01 X{line.EndPoint.X} Y{line.EndPoint.Y} F500");
    }
}

虽然没做高级的路径规划，但这种直来直去的方式对新手特别友好。注意那个F500是进给速度参数，实际加工时得根据材料硬度调整。

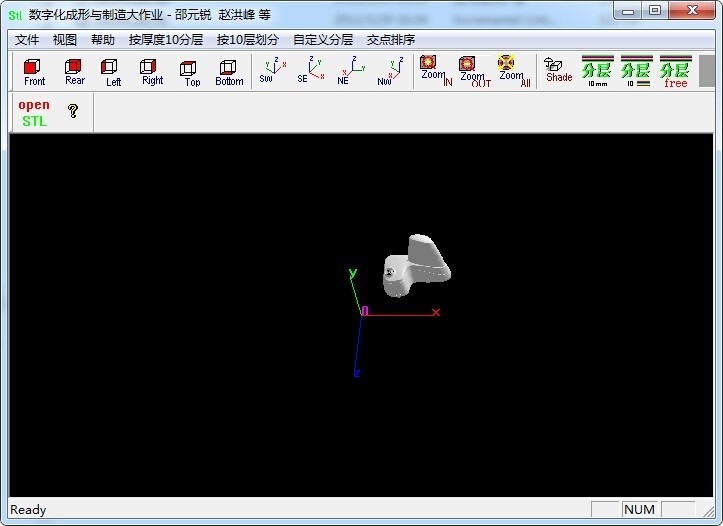

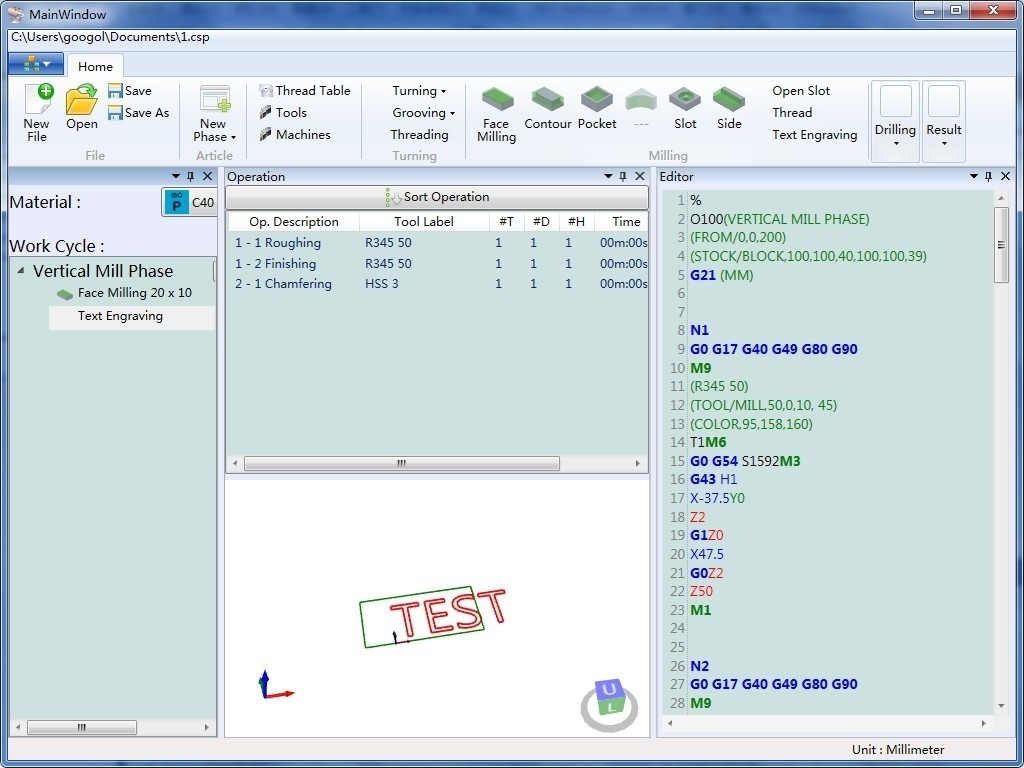

CNC雕刻机上位机新手源码C#源码，里面有详细dxf解析过程，生成G代码思路，dxf导入生成G代码，dxf导入，没有其他格式导入，睁大眼睛看清楚，适合新手源码。

处理圆弧的时候稍微复杂点，得从dxf里抠出中心点、半径、起始结束角度：

case "ARC":
    var arc = new Arc();
    arc.Center = GetPoint(reader, 10, 20);
    arc.Radius = GetDouble(reader, 40);
    arc.StartAngle = GetDouble(reader, 50);
    arc.EndAngle = GetDouble(reader, 51);
    _entities.Add(arc);
    break;

转成G代码时要注意圆弧方向判断。源码里用了I/J参数表示圆心相对位置，这样兼容性更好：

gCode.AppendLine($"G03 X{end.X} Y{end.Y} I{center.X - start.X} J{center.Y - start.Y} F300");

这里有个坑点——有些机床的圆弧插补方向是反的，实际使用时得结合具体设备调整G02/G03指令。

整个项目最值得借鉴的是处理嵌套块的方法。通过递归解析BLOCK_RECORD，把复杂图形拆解成基础图元：

while (reader.Read() && reader.Code != 0)
{
    if (reader.Value.ToString() == "BLOCK_RECORD")
    {
        ParseBlock(reader);  // 递归进入块解析
    }
}

虽然没做图形变换矩阵计算，但这种分层处理思路已经能让新手理解嵌套结构的处理逻辑了。建议实际使用时加上缩放和旋转参数，这样导入不同比例的图纸就不会变形了。

整个项目跑起来后，建议先在GRBL控制器里模拟走刀路径。遇到过几个新人容易翻车的地方：忘了设置工件坐标系（G54-G59）、刀补没关（G40）、或者进给速度单位搞错。源码里虽然没做这些安全设置，但正好可以自己动手加上，当作练手的好机会。
