一、引言

在现代仓储物流领域，订单履行的效率和准确性至关重要。Kiva 式移动机器人系统因其高度自动化和灵活性，成为提高订单履行效率的有效解决方案。然而，多机器人在有限的仓储空间内协同工作，容易产生路径冲突。Conflict - based Search（CBS）多机器人路径规划算法专门用于解决多机器人路径规划中的冲突问题，能够优化机器人的路径，提高订单履行系统的整体性能。

二、Kiva 式移动机器人订单履行系统概述

（一）系统架构

Kiva 式移动机器人订单履行系统主要由三部分组成：仓储货架、移动机器人和中央控制系统。仓储货架以矩阵形式排列，存储各类货物。移动机器人在货架下方运行，通过顶升机构抬起货架，将其搬运至工作站进行货物拣选。中央控制系统负责管理订单信息、调度机器人以及监控整个系统的运行状态。

（二）工作流程

1. 订单接收

   ：中央控制系统接收来自客户的订单信息，对订单进行解析，确定所需货物的种类和数量。

2. 任务分配

   ：根据货物的存储位置和机器人的当前状态，中央控制系统为每个机器人分配具体的搬运任务，即确定机器人需要搬运的货架。

3. 路径规划与执行

   ：机器人根据分配的任务，利用路径规划算法规划前往目标货架和工作站的路径，并按照规划路径执行任务。在搬运过程中，机器人需要与其他机器人协同工作，避免路径冲突。

4. 订单完成

   ：机器人将货架搬运至工作站后，工作人员完成货物拣选，机器人再将货架放回原处。当所有订单货物都拣选完成后，订单履行流程结束。

三、Conflict - based Search 多机器人路径规划算法

（一）算法基本原理

CBS 算法基于冲突检测和冲突解决机制。它将多机器人路径规划问题分解为多个单机器人路径规划子问题。首先，为每个机器人独立规划一条无冲突的初始路径（通常使用 A * 等单机器人路径规划算法）。然后，检测这些路径之间是否存在冲突。如果存在冲突，CBS 算法通过建立冲突树来解决冲突。冲突树的节点表示冲突情况，每个节点包含冲突发生的时间、位置以及涉及的机器人等信息。通过对冲突树的搜索和分析，CBS 算法调整机器人的路径，以消除冲突。

（二）算法流程

1. 初始路径规划

   ：对于每个机器人，使用 A * 算法或其他合适的单机器人路径规划算法，在不考虑其他机器人的情况下，规划从当前位置到目标位置的路径。这些路径构成了初始解。

2. 冲突检测

   ：遍历所有机器人的路径，检测是否存在冲突。冲突类型主要包括顶点冲突（多个机器人在同一时间到达同一个位置）和边冲突（多个机器人在同一时间通过同一条边）。如果没有冲突，算法结束，当前路径即为最终的无冲突路径；否则，进入冲突解决步骤。

3. 冲突解决

   ：

   • 构建冲突树

     ：根据检测到的冲突信息，构建冲突树。冲突树的根节点表示首次检测到的冲突，子节点表示在解决父节点冲突过程中产生的新冲突。

   • 冲突分析与路径调整

     ：从冲突树的根节点开始，分析冲突原因，并选择合适的策略调整涉及冲突的机器人路径。常见的策略包括延迟机器人的出发时间、改变机器人的路径方向等。在调整路径后，重新检测是否存在新的冲突。如果仍然存在冲突，继续在冲突树中向下搜索并解决冲突；如果冲突全部解决，算法结束。

四、基于 CBS 算法的 Kiva 式移动机器人路径规划实现

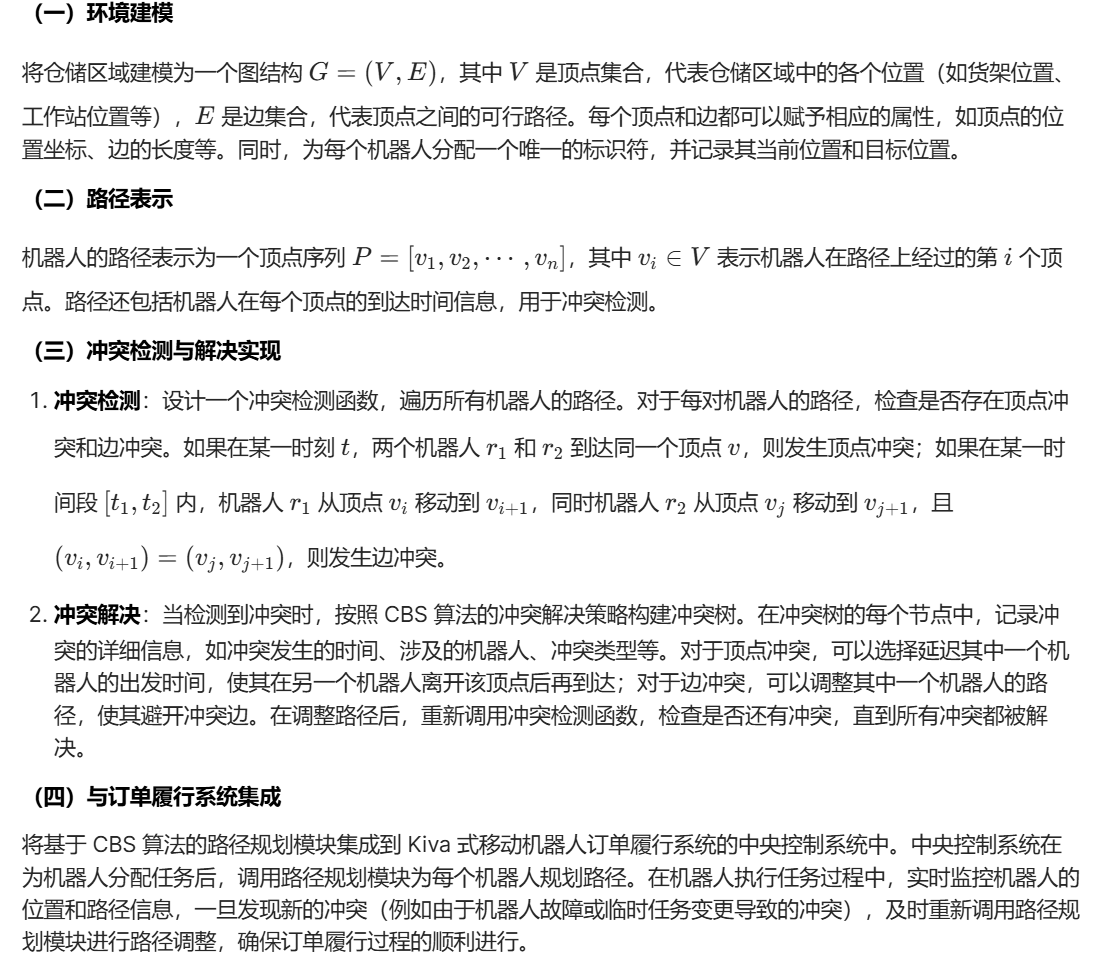

（一）环境建模

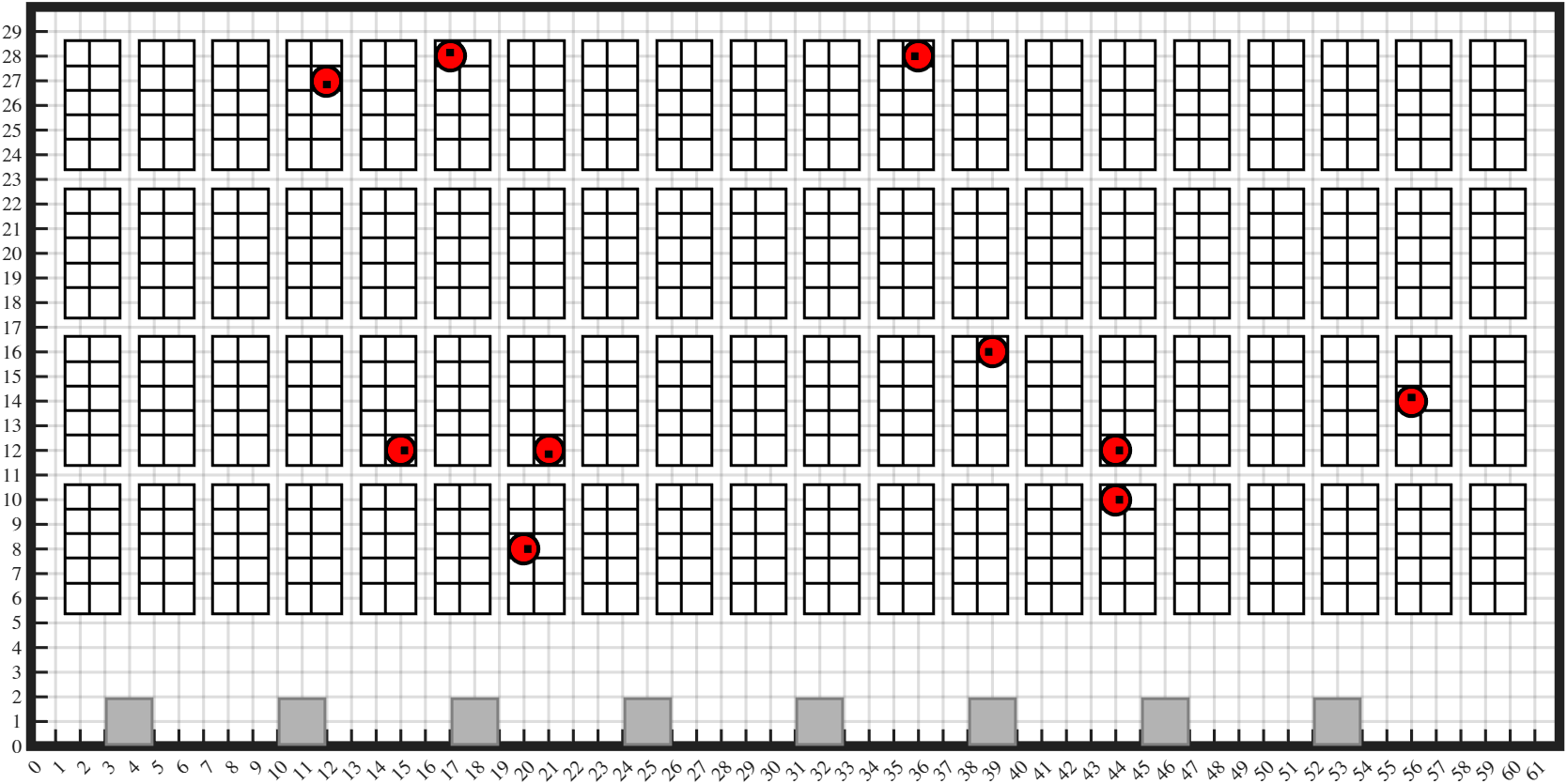

⛳️ 运行结果



📣 部分代码

function  [RobotStates,PodStates,DepotStates,StorageOccupancy]=initialize(xlength,ylength,robotNum,podNum,depotNum)

%x,y,angle

xlength=61;

ylength=29;

RobotStates = zeros(robotNum,3);

%x,y

PodStates = zeros(podNum,3);

%x,y

DepotStates = zeros(depotNum,3);

%storage locations

StorageOccupancy = zeros(ylength,xlength);



xy2rc=@(x,y)[ylength+1-y;x];

rc2xy=@(r,c)[c;ylength+1-r];



for i=1:20

    StorageOccupancy(2:6,2+3*(i-1):3+3*(i-1))=1;

    StorageOccupancy(8:12,2+3*(i-1):3+3*(i-1))=1;

    StorageOccupancy(14:18,2+3*(i-1):3+3*(i-1))=1;

    StorageOccupancy(20:24,2+3*(i-1):3+3*(i-1))=1;

end



[R,C]=find(StorageOccupancy==1);



for i=1:podNum

    PodStates(i,1:2)=rc2xy(R(i,1),C(i,1));

    PodStates(i,3)=0;

end



[R,C]=find(StorageOccupancy==0);

sb=size(R,1);

sb=randperm(sb);

for i=1:robotNum

    index=sb(i);

    RobotStates(i,1:2)=rc2xy(R(index,1),C(index,1));

    RobotStates(i,3)=randi([1 4]);

end



DepotStates(:,1) = [4 11 18 25 32 39 46 53]';

DepotStates(:,2) = ones(depotNum,1);

DepotStates(:,3) = zeros(depotNum,1);

end
