随着机器人技术向户外复杂环境拓展，全地形人形机器人已成为应急救援、特种作业等领域的关键装备。关节电机驱动、大功率电源转换及辅助系统作为整机“动力骨骼与能量核心”，需应对冲击负载、宽温变化及恶劣电磁环境，功率MOSFET的选型直接决定系统的动态响应、续航能力、功率密度及环境适应性。本文针对户外机器人对高功率密度、高可靠性与高效散热的严苛要求，以场景化适配为核心，形成一套可落地的功率MOSFET优化选型方案。

一、核心选型原则与场景适配逻辑

（一）选型核心原则：四维协同适配

MOSFET选型需围绕电压、损耗、封装、可靠性四维协同适配，确保与户外严苛工况精准匹配：

1. 电压裕量充足：针对48V/72V/96V高压总线及再生制动尖峰，额定耐压预留≥100%裕量，如48V总线优先选≥100V器件。

2. 低损耗与高电流能力：优先选择极低Rds(on)（降低大电流传导损耗）、低Qg（提升高频开关响应）器件，适配瞬时峰值功率与动态负载需求。

3. 封装匹配散热与功率：高功率关节驱动选热阻低、机械强度高的TO-220F/TO-263封装；核心电源转换选高功率密度DFN封装，平衡散热能力与空间限制。

4. 可靠性冗余：满足IP防护、宽温（-40℃~150℃）及抗振动要求，关注雪崩耐量及高结温能力，适配户外全天候作业需求。

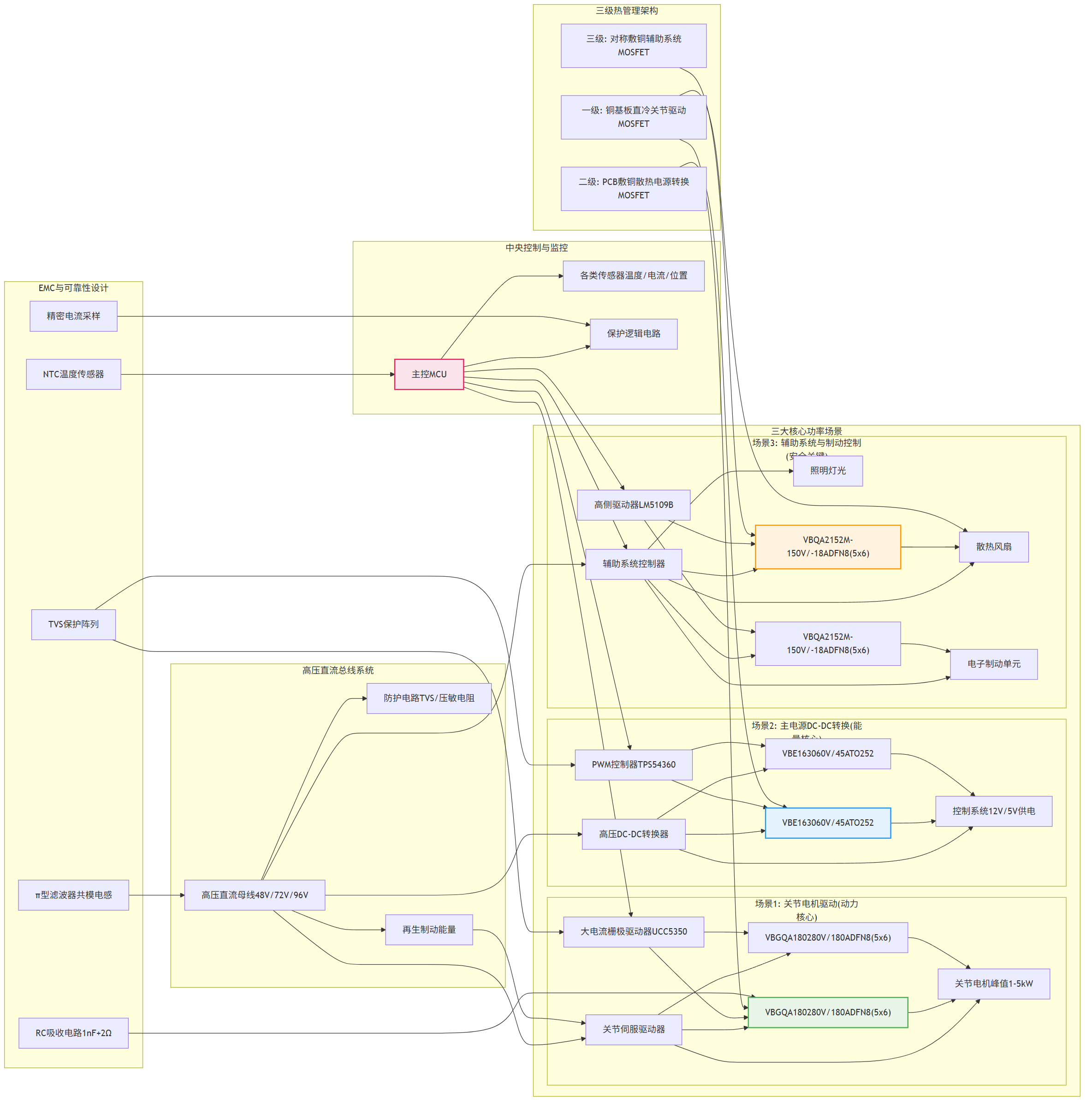

图1: 户外全地形人形机器人方案与适用功率器件型号分析推荐VBGQA1802与VBQA2152M与VBMB1607V3与VBE1630与VBL1632与产品应用拓扑图_01_total

（二）场景适配逻辑：按系统功能分类

按机器人功能分为三大核心场景：一是关节电机驱动（动力核心），需极高瞬时电流与快速动态响应；二是主电源DC-DC转换（能量核心），需高效率与高功率密度；三是辅助系统与制动控制（安全关键），需高可靠性与独立故障管理，实现参数与极端需求精准匹配。

二、分场景MOSFET选型方案详解

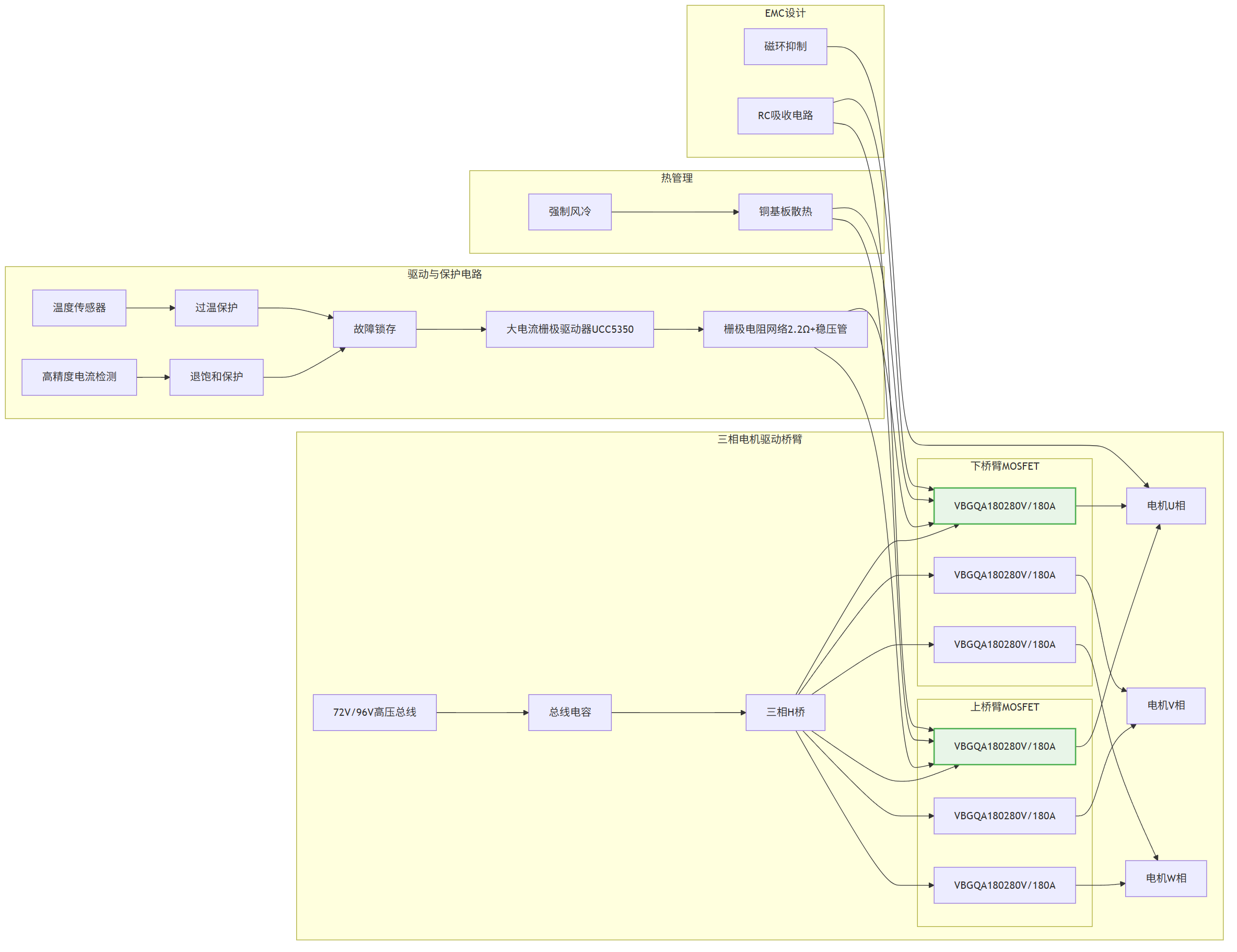

（一）场景1：关节电机驱动（峰值功率1kW-5kW）——动力核心器件

关节伺服驱动需承受频繁启停、堵转及再生制动产生的数倍峰值电流，要求极低导通电阻与优异热性能。

推荐型号：VBGQA1802（N-MOS，80V，180A，DFN8(5x6)）

- 参数优势：SGT技术实现10V下Rds(on)低至1.9mΩ，180A超大连续电流（峰值≥360A）完美适配72V/96V高压总线；DFN8(5x6)封装兼具低热阻与低寄生电感，支持高频PWM以实现精准力矩控制。

- 适配价值：传导损耗极低，如72V/3kW关节电机（42A均流）单管损耗仅约0.34W，系统效率提升至97%以上；优异开关特性支持50kHz以上PWM频率，提升关节响应速度与动态性能。

- 选型注意：确认电机峰值功率、总线电压及最大制动回馈电压，耐压需预留充分裕量；需配合大面积铜基板或主动散热，并配套带多重保护的伺服驱动IC。

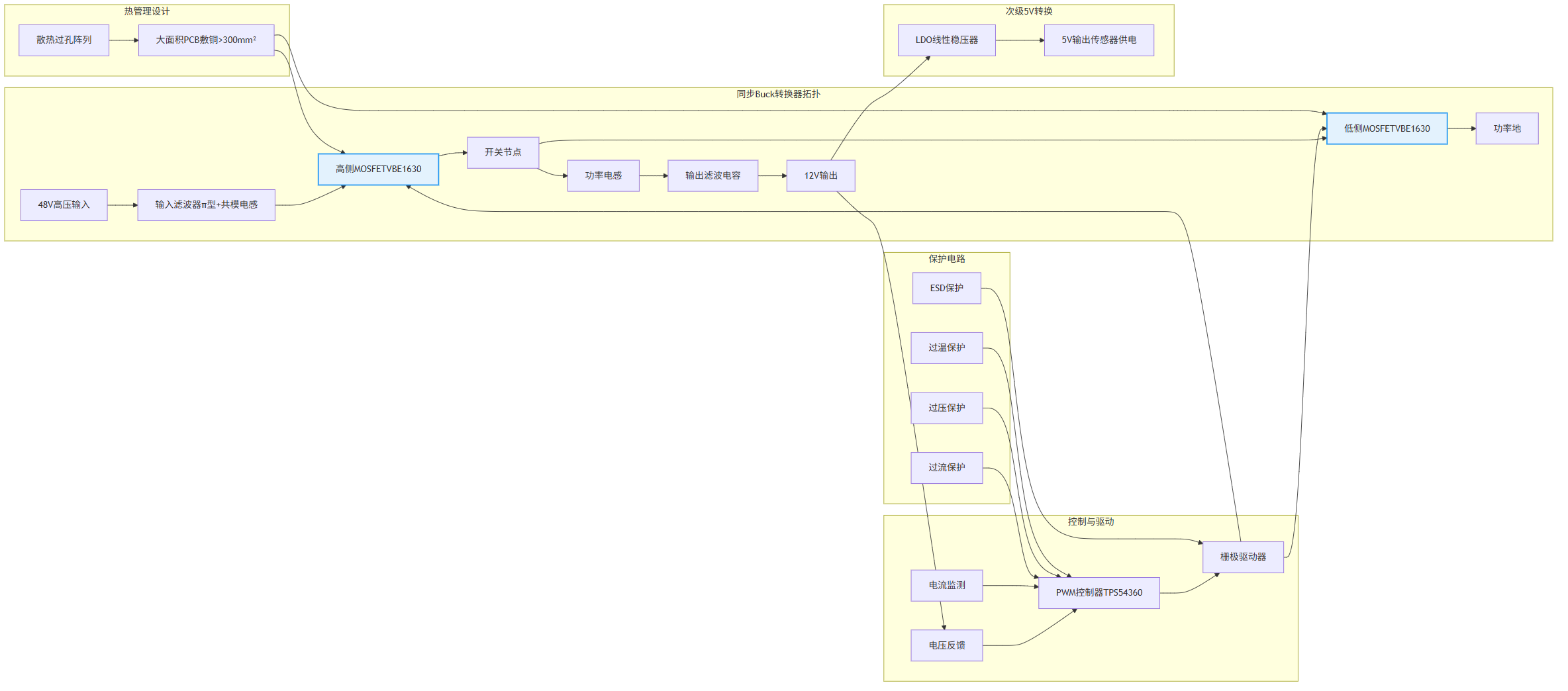

（二）场景2：高压主电源DC-DC转换（48V-12V/5V）——能量核心器件

主电源转换模块需连续高效工作，为控制系统、传感器等供电，要求高效率与高功率密度。

推荐型号：VBE1630（N-MOS，60V，45A，TO252）

- 参数优势：60V耐压适配48V总线（裕量25%），4.5V低栅压驱动下Rds(on)仅29mΩ，1.7V低Vth可由逻辑电平直接驱动；TO252封装散热良好且占板面积小。

- 适配价值：适用于同步Buck转换器下桥臂或负载开关，转换效率可达95%以上；低栅压驱动简化驱动电路，提升系统集成度与可靠性。

- 选型注意：需评估转换器最大输入电压及浪涌，确保电压裕量；布局时需保证源极充分敷铜散热。

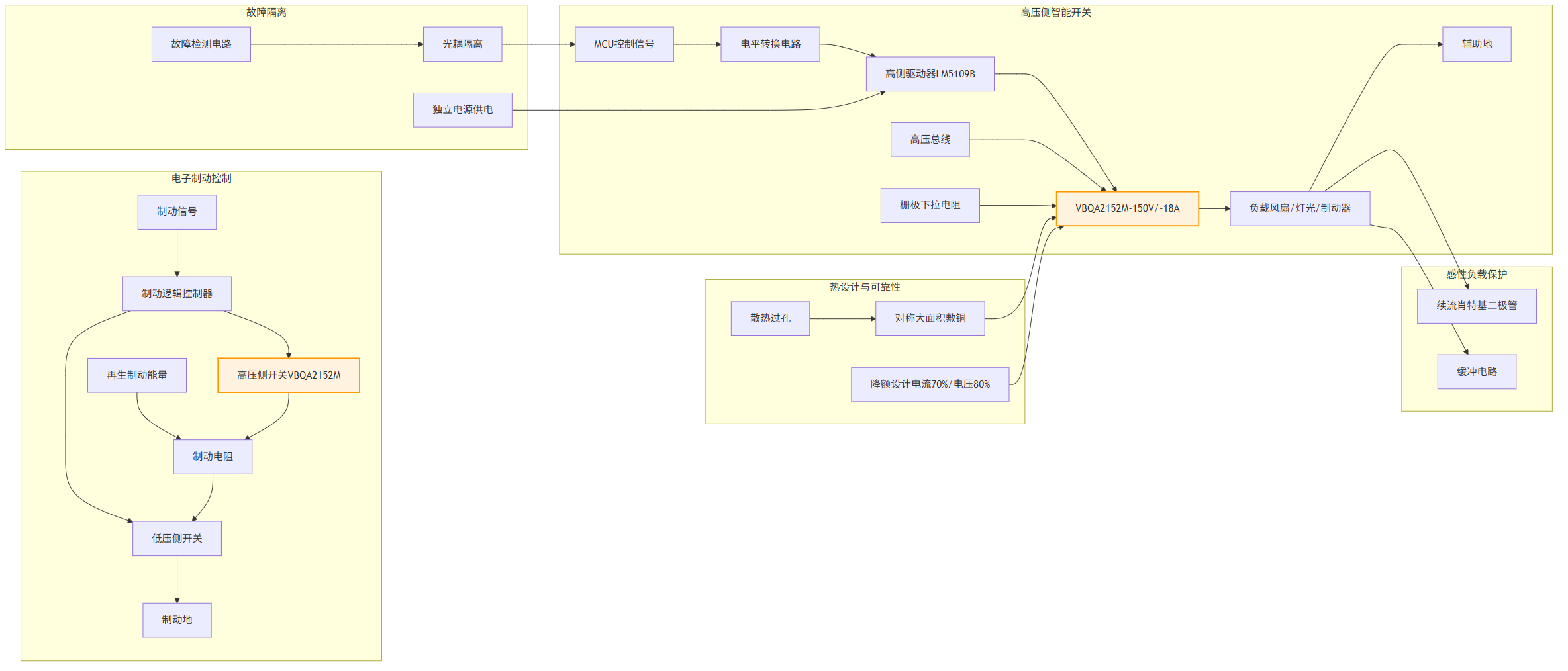

（三）场景3：辅助系统与电子制动控制——安全关键器件

辅助系统（散热风扇、灯光）及安全制动单元需独立可靠控制，确保故障隔离与紧急响应。

图2: 户外全地形人形机器人方案与适用功率器件型号分析推荐VBGQA1802与VBQA2152M与VBMB1607V3与VBE1630与VBL1632与产品应用拓扑图_02_joint

推荐型号：VBQA2152M（P-MOS，-150V，-18A，DFN8(5x6)）

- 参数优势：-150V高耐压适配高压侧开关应用，10V下Rds(on)为150mΩ，Trench技术保证稳定性；DFN8封装节省空间，-2V阈值电压便于驱动设计。

- 适配价值：用于高压侧电子制动或大功率辅助负载开关，实现安全隔离与智能启停；响应速度快，保障制动安全性与系统可靠性。

- 选型注意：确认负载最高工作电压及电感能量，每路需预留电流裕量；采用专用电平转换或驱动IC进行控制，并增设过流保护电路。

三、系统级设计实施要点

（一）驱动电路设计：匹配器件特性

1. VBGQA1802：配套大电流栅极驱动IC（如UCC5350，驱动能力≥5A），采用Kelvin连接减少寄生电感影响，栅极串联2.2Ω电阻并并联稳压管。

2. VBE1630：可由MCU或专用电源IC（如TPS54360）直接驱动，栅极串联10Ω-47Ω限流电阻，复杂环境增加ESD保护。

3. VBQA2152M：需采用NPN三极管或专用高侧驱动芯片（如LM5109B）进行电平转换，栅极下拉电阻确保可靠关断。

（二）热管理设计：分级强化散热

1. VBGQA1802：必须采用铜基板或直接绑定在散热冷板上，配合导热硅脂与强制风冷，确保结温低于110℃。

2. VBE1630：PCB需设计≥300mm²的敷铜区域，并增加多排散热过孔至背面铜层。

3. VBQA2152M：DFN封装底部需进行大面积对称敷铜，并通过散热过孔将热量导至PCB背面或散热器。

整机需采用密闭腔体与外部散热鳍片设计，关节驱动器应贴近机体主散热通道。

（三）EMC与可靠性保障

1. EMC抑制

- 1. VBGQA1802所在电机驱动桥臂，漏-源极并联RC吸收电路（如1nF+2Ω），电机线缆套用磁环。

- 2. 主电源输入侧增加π型滤波器与共模电感，功率地与信号地单点连接。

- 3. VBQA2152M控制的感性负载并联肖特基二极管进行续流。

图3: 户外全地形人形机器人方案与适用功率器件型号分析推荐VBGQA1802与VBQA2152M与VBMB1607V3与VBE1630与VBL1632与产品应用拓扑图_03_power

2. 可靠性防护

- 1. 降额设计：户外高温环境下，电流按额定值70%使用，电压按80%降额。

- 2. 过流/短路保护：各功率回路采用精密采样电阻与比较器实现硬件保护，关节驱动需集成退饱和检测功能。

- 3. 浪涌与静电防护：电源输入端采用压敏电阻与TVS管（如SMCJ58A）组成二级防护，所有信号接口增加TVS阵列。

四、方案核心价值与优化建议

（一）核心价值

1. 极致动力与能效：超高电流器件保障关节爆发力，高效电源转换提升整机续航10%-20%。

2. 环境适应性强化：宽温设计、高耐压与坚固封装，满足户外高低温、潮湿与振动挑战。

3. 安全冗余设计：高压侧独立控制实现关键功能隔离，为安全制动与故障处理提供硬件保障。

（二）优化建议

1. 功率升级：更高功率关节（>5kW）可并联VBGQA1802或选用TO-263封装的VBL1632（60V/50A）。

2. 高压应用：若总线电压升至110V以上，主电源转换可选用VBMB1607V3（60V/120A，TO220F）。

图4: 户外全地形人形机器人方案与适用功率器件型号分析推荐VBGQA1802与VBQA2152M与VBMB1607V3与VBE1630与VBL1632与产品应用拓扑图_04_auxiliary

3. 集成化升级：多关节集中驱动可考虑使用智能功率模块(IPM)以简化设计。

4. 极端环境：高寒地区选用阈值电压更低的器件（如Vth=1.7V系列），并加强冷凝防护。

功率MOSFET选型是户外全地形人形机器人动力系统获得高机动性、高可靠性与长续航的核心。本场景化方案通过精准匹配户外极端负载需求，结合强化散热与防护设计，为研发提供全面技术参考。未来可探索碳化硅(SiC)器件与高度集成化驱动方案应用，助力打造下一代超高性能户外机器人，突破复杂环境作业极限。
