摘要：

本文详细记录了使用ABB RobotStudio进行工业机器人工作站系统模型创建的完整过程。通过基础几何体建模、精准测量工具应用以及简易活塞机械装置的创建，深入探讨了离线编程中的核心逻辑与操作技巧。适合RobotStudio初学者及工业机器人专业学生参考。

关键词：RobotStudio, 离线编程, 机械装置, 仿真, 工业机器人

前言

   大家好，最近我深入学习了工业机器人离线编程技术。在实际的工程应用中，我们往往面临现场调试时间长、风险高的问题，而“RobotStudio”作为ABB机器人的官方仿真软件，完美解决了这一痛点。

   在搭建工作站的过程中，我们不仅需要构建场景，更需要赋予模型"生命"——即运动逻辑。本文将基于我的实际操作经验，带你一步步完成从静态建模到动态仿真的跨越，重点解析“建模功能”、“测量工具”以及“机械装置”的创建。

核心任务一：基础建模与场景构建

   任何仿真都始于一个场景。虽然RobotStudio支持导入复杂的CAD模型，但掌握软件自带的“基础建模功能”对于快速搭建简易工装夹具至关重要。

 1.1 创建基础几何体

    在"建模"选项卡中，我们可以直接创建标准几何体，无需外部导入。操作路径为：建模 -> 固体 -> 圆柱体/矩形体。

    实战参数方面，以创建一个支撑底座为例，设置半径300mm，高度500mm。在输入参数时，可以直接输入数学公式（如100*2），软件会自动计算。

1.2 模型属性与导出

   创建完模型后，我们需要对其进行美化和归档。选中对象后，通过右键菜单可进行颜色修改（使其更符合现场实物）、移动（精确位置调整）以及显示设置。

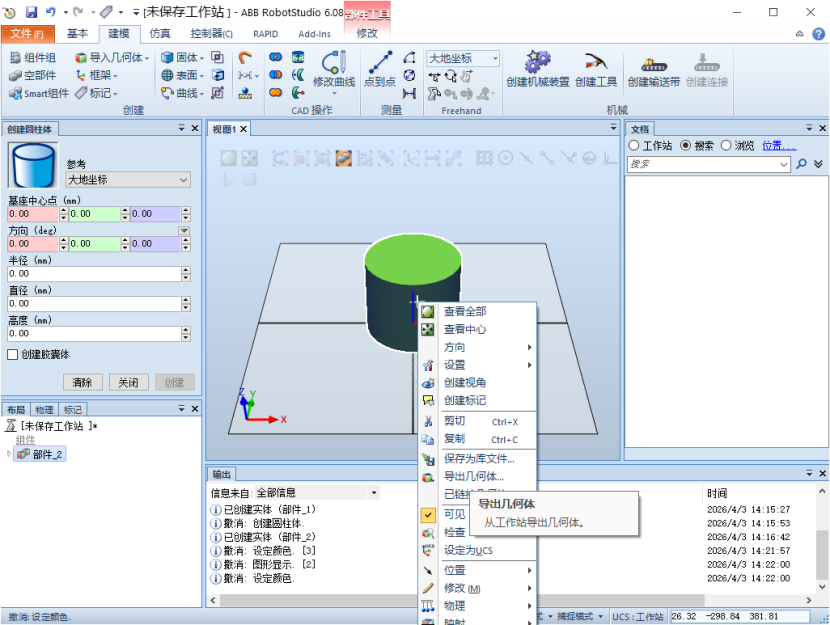

   为了实现资产复用，通过"导出几何体"功能，将做好的模型保存为.sat或.step格式，方便在其他项目中调用，建立自己的模型库。

核心任务二：精准测量工具的应用

     在仿真中，位置的准确性是程序运行的前提。很多时候，我们需要在没有坐标数据的情况下获取模型尺寸或距离，这时“测量工具”就显得尤为重要。

2.1 测量工具功能详解

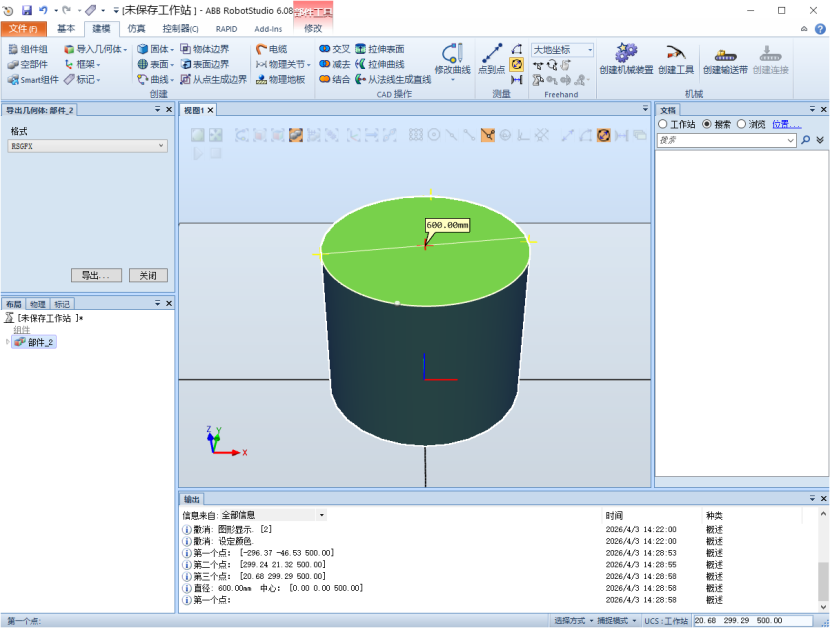

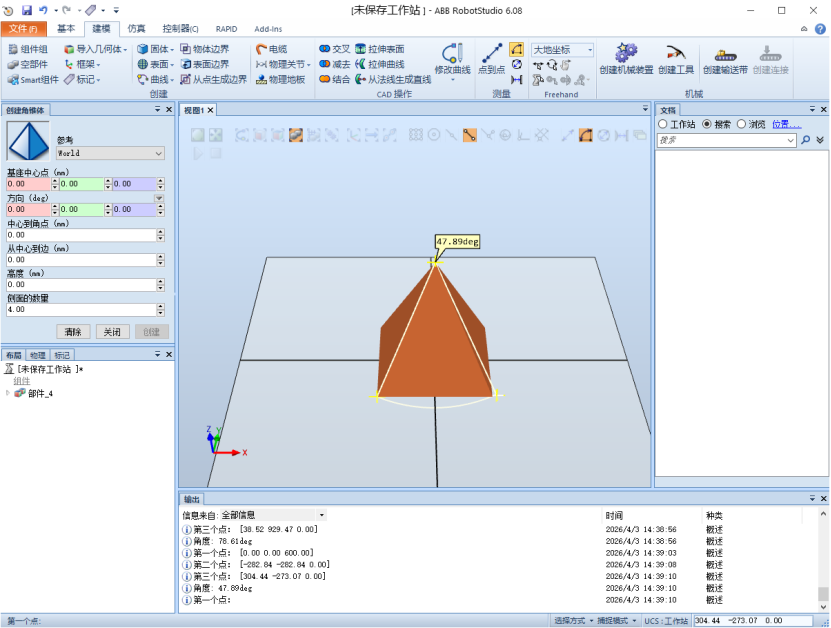

      点到点测量用于测量长方体的长宽高，需要开启"捕捉末端"以确保选中顶点。直径测量用于测量圆柱/圆孔大小，需在圆周上选取3个点确定圆心。角度测量用于测量锥体或倾斜面角度，依次选取角的两边及顶点(A-B-C)。最短距离测量用于检查两物体间是否干涉，直接选择两个部件，自动计算最小间隙。

2.2 实战感悟

    在测量圆柱直径时，我发现如果直接点击圆柱侧面，有时难以选中圆心。最佳实践是利用"捕捉边缘"功能，手动选取圆周上的三个点，这样测量结果更直观、准确。这对于后续机器人TCP路径的规划非常有帮助。

核心任务三：机械装置的逻辑构建

   这是本次学习中难度最大，但也最能体现 RobotStudio 核心价值的部分。静态的模型只能展示外观，而机械装置则赋予了模型物理运动特性。为了深入掌握这一功能，我以“简易活塞”为例，完成了从建模到调试的全过程。

3.1 创建活塞与套筒组件

1.创建活塞杆
   点击“建模”选项卡，选择“固体”→“圆柱体”，设置直径 40mm、高度 500mm，点击“创建”。
2.创建活塞头
   再次点击“圆柱体”工具，设置直径 200mm、高度 40mm，点击“创建”。
3.装配对齐
   选中活塞杆，点击右键选择“设置放置位置”，选择“一点”对齐方式，开启“捕捉中心”，先点击活塞杆底面圆心，再点击活塞头上表面圆心，确认对齐。
4.合并组件
   按住 Ctrl 键同时选中活塞杆和活塞头，点击“建模”选项卡中的“结合”，将两者合并为一个组件。
5.创建空心套筒
   点击“圆柱体”工具，分别创建直径 240mm 的外套筒和直径 200mm 的内套筒。
   选中内套筒作为“刀具”，按住 Ctrl 键同时选中外套筒作为“目标”，点击“建模”选项卡中的“布尔”→“减去”，形成空心套筒。

3.2 定义机械装置与链接

1.启动创建向导
   点击“建模”选项卡下的“创建机械装置”，在弹出的对话框中选择装置类型为“设备”，点击“下一步”。
2.定义基座链接
   点击“新建链接”，在“链接名称”中输入“BaseLink”，在“几何体”中选择“套筒”，勾选“设置为 BaseLink”，点击“添加”。
3.定义运动部件
   再次点击“新建链接”，在“链接名称”中输入“MovingPart”，在“几何体”中选择“活塞组件”，点击“添加”。

3.3 设置关节与运动参数

1. 新建关节
   点击“新建关节”，在“关节名称”中输入“PrismaticJoint”，在“关节类型”中选择“往复的”。

2. 设置运动范围
   在“关节轴”中选择“Z 轴”，设置“最小值”为 0mm，“最大值”为 900mm，“初始值”为 0mm。

3. 定义关节方向
   点击“捕捉”工具，选择活塞中心轴线的两个端点，确保运动方向与 Z 轴平行。

3.4 编译、姿态与调试

1. 编译装置
   点击“编译机械装置”，等待系统检查逻辑错误，显示“编译成功”后继续。

2. 添加缩回姿态
   点击“新建姿态”，在“姿态名称”中输入“Retracted”，设置关节值为 20mm，点击“添加”。

3. 添加伸出姿态
   再次点击“新建姿态”，在“姿态名称”中输入“Extended”，设置关节值为 300mm，点击“添加”。

4. 设置运动时间
   在“姿态转换”中选择“Retracted”到“Extended”，设置转换时间为 3 秒。

5. 手动测试
   点击顶部菜单栏的“Freehand”，选择“手动关节”模式，在关节控制面板中找到“PrismaticJoint”，拖动滚动条从 0mm 到 300mm，观察活塞在套筒内的运动是否平滑。

学习收获与感悟

通过这次对RobotStudio建模与仿真的深入学习，我有以下几点深刻的体会：

    坐标系是灵魂：无论是建模时的对齐，还是测量时的捕捉，亦或是机械装置的定义，都离不开精准的坐标系（Coordinate System）。掌握WCS（世界坐标系）与UCS（用户坐标系）的切换，是高效操作的前提。

   逻辑思维的转变：从静态模型到动态机械装置，不仅仅是操作软件，更是在模拟物理世界。理解BaseLink（固定件）与Moving Parts（运动件）的关系，是解决复杂机构仿真的金钥匙。

   工具服务于工程：RobotStudio的强大不仅在于画图，更在于验证。通过测量工具，我们可以在虚拟环境中提前发现干涉问题；通过机械装置，我们可以模拟真实的气缸、输送带动作，从而在投产前完成90%的程序调试。

结语：

    工业机器人的离线编程是一门艺术，它将数学、物理与工程实践完美结合。希望这篇基于实战的教程能为正在学习RobotStudio的你提供一些思路。
