最近在研究BLDC无刷直流电机，这小家伙可真是电机领域的一颗璀璨明珠，凭借着效率高、寿命长、调速性能好等优点，在好多地方都能看到它的身影，像电动汽车、无人机还有工业机器人啥的。今天就跟大家唠唠用Matlab Simulink对它的转速电流双闭环调速系统进行仿真设计。

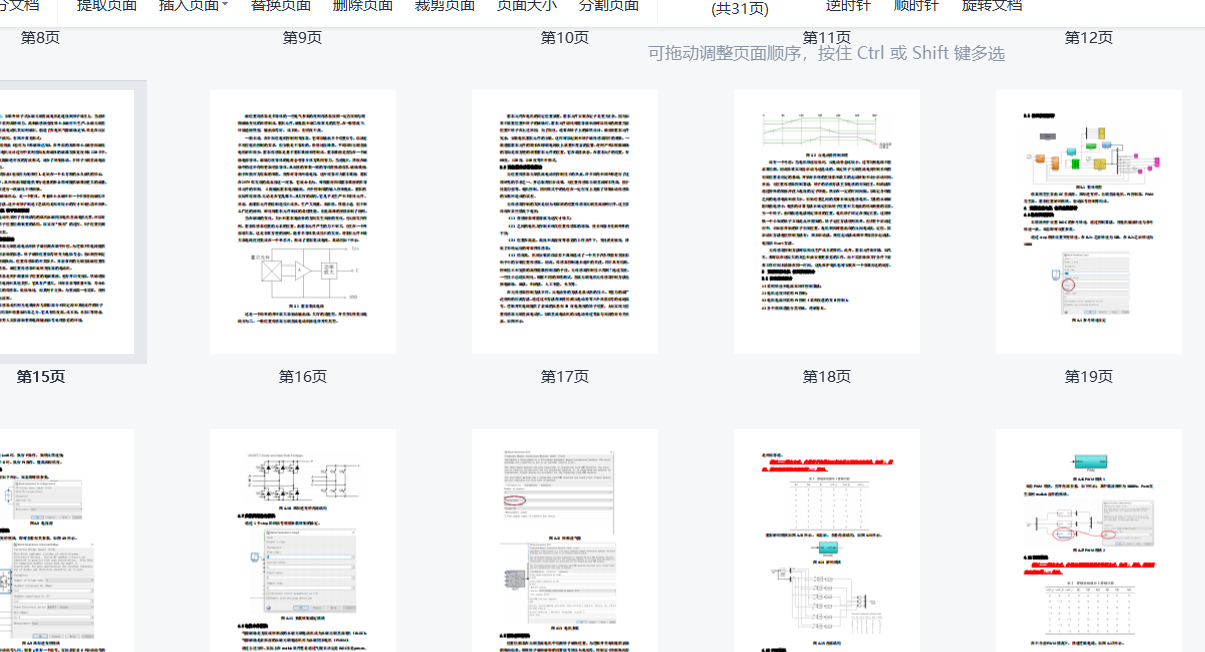

咱手里有整理好的详细文档和参考资料，这就好比有了寻宝地图，心里踏实多了。

为啥要双闭环调速系统

在深入Simulink仿真前，咱先得明白为啥要用转速电流双闭环调速系统。简单来说，单闭环调速系统能调速，但面对负载变化、电网电压波动时，性能就有点捉襟见肘了。双闭环调速系统呢，就像是给电机配上了两个聪明的小助手，一个管转速（转速环），一个管电流（电流环）。转速环保证电机能按照我们期望的速度稳定运行，电流环则保护电机，避免电流过大把电机烧坏，还能在启动、制动的时候让电机快速响应。

Simulink模型搭建

电机模型部分

首先在Simulink里搭建BLDC电机模型。咱可以从Simscape Electrical库中拖出相关的电机模块，比如“BLDC Motor”模块。这个模块就像是电机的虚拟替身，它需要一些关键参数来定义电机的特性，像定子电阻、电感、磁极对数、转动惯量等等。

% 假设我们定义电机参数
R = 0.5; % 定子电阻
Ld = 0.001; % d轴电感
Lq = 0.001; % q轴电感
p = 4; % 磁极对数
J = 0.001; % 转动惯量

这些参数得根据实际电机来确定，它们直接影响着电机仿真的准确性。把这些参数填到“BLDC Motor”模块对应的参数框里，电机模型这一块就算搭好了一半。

双闭环控制部分

接下来是转速电流双闭环控制部分。转速环的输入是我们期望的转速（可以用一个“Step”模块来模拟给定转速），输出是电流的给定值。这里转速环一般用PI调节器来实现，在Simulink里拖出“PI Controller”模块。

% 转速环PI参数
Kp_speed = 10;
Ki_speed = 100;

把这两个参数设置到“PI Controller”模块里，它就会根据当前转速和给定转速的差值，通过比例积分运算，输出合适的电流给定值。

BLDC无刷直流电机仿真设计simulink 转速电流双闭环 调速系统 matlab simulink仿真 有整理好的文档，资料很详细，可以直接用，有参考资料，

电流环的输入是转速环输出的电流给定值和实际反馈的电流值，输出则是控制电机的电压。同样电流环也用PI调节器，拖出另一个“PI Controller”模块。

% 电流环PI参数
Kp_current = 1;
Ki_current = 10;

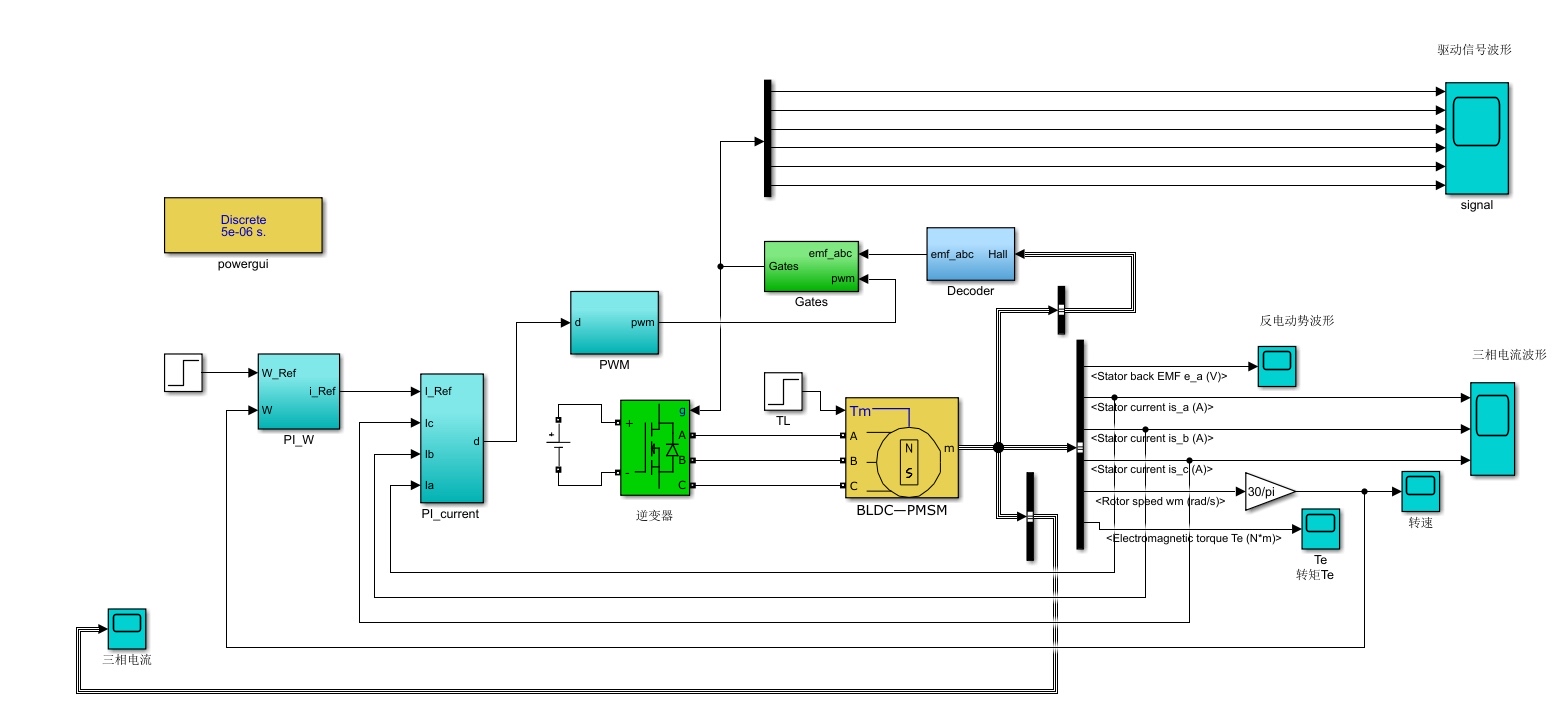

设置好电流环的PI参数，电流环也就搭建好了。把各个模块按照双闭环的逻辑连接起来，从给定转速到转速环，再到电流环，最后连接到电机模型，这样整个双闭环调速系统的Simulink模型就基本搭建完成了。

仿真与结果分析

搭建好模型后，就可以设置仿真参数开始仿真啦。设置好仿真时间，比如0 - 5秒，选择合适的求解器（一般默认的ode45就挺好用）。

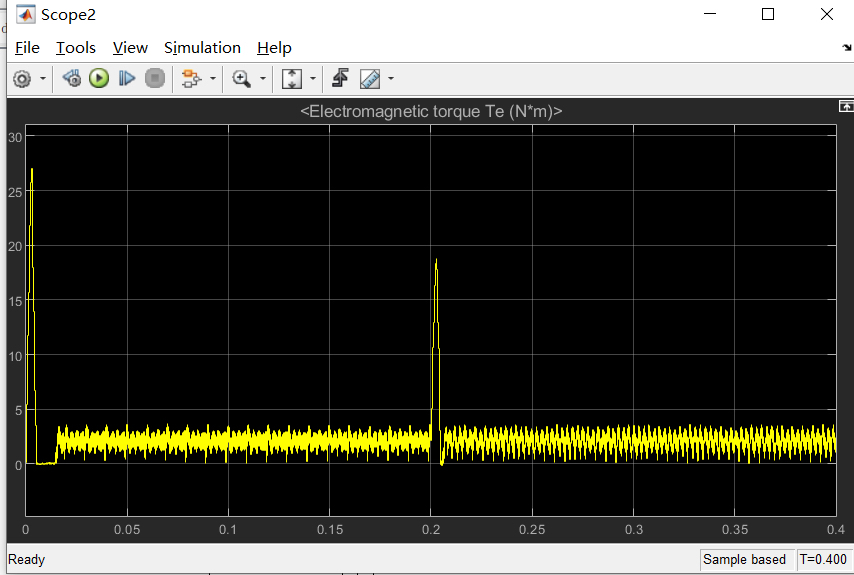

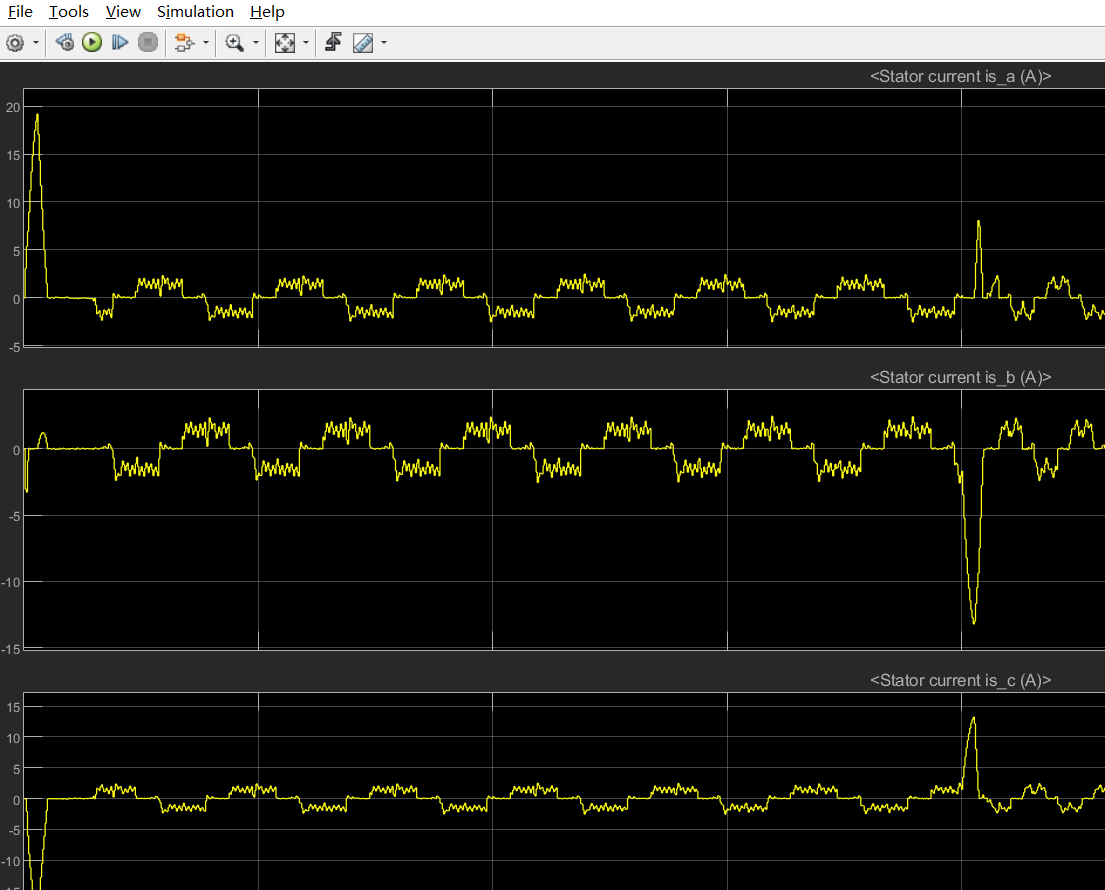

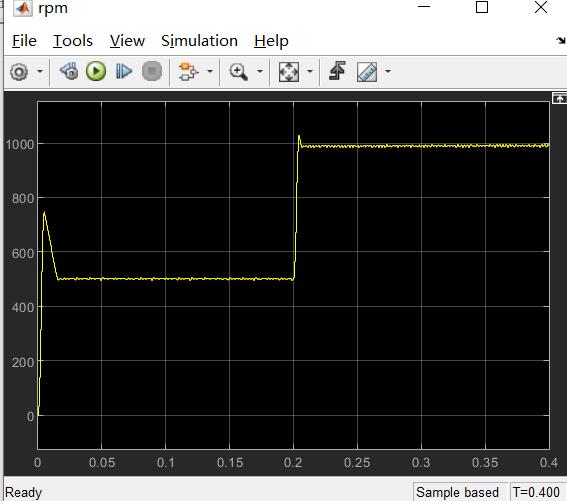

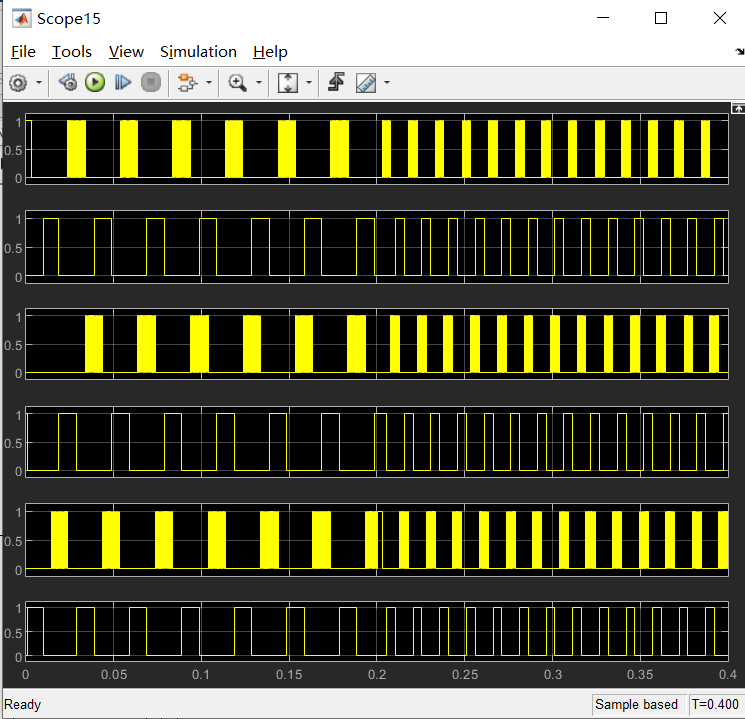

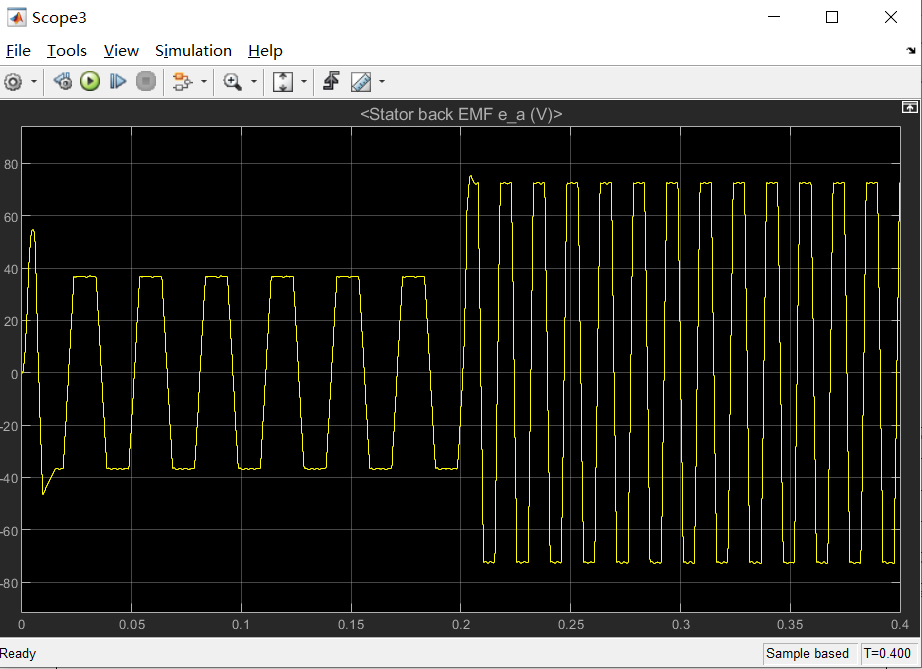

仿真结束后，我们可以观察转速和电流的波形。如果转速能快速稳定到给定值，而且在负载变化时波动较小，说明转速环工作良好。电流波形在启动时会有一个峰值，随后稳定在一个合适的值，这表明电流环有效地限制了启动电流，并且能根据负载变化调整电流。

通过这次基于Matlab Simulink的BLDC无刷直流电机转速电流双闭环调速系统的仿真设计，我们对电机的控制有了更直观的认识，也能通过调整参数不断优化系统性能。手里的详细资料和参考文档帮了大忙，让整个过程顺利不少。希望这篇博文能给同样在研究这一块的小伙伴们一些启发。
