在电商物流与智能制造的爆发式增长驱动下，仓储分拣环节的自动化、高效化需求日益迫切。仓储分拣机器人作为柔性分拣系统的核心执行单元，需在密集货架通道、狭小分拣站台等有限空间内，完成高速取货、转运、分拣等作业，其作业效率直接决定仓储物流的整体周转能力。磁场定向控制（FOC）技术因具备转矩响应快、控制精度高、运行效率优的特性，成为分拣机器人电机驱动的核心技术方案。然而，分拣机器人的高速启停工况对驱动器的动态响应能力提出严苛要求，同时狭小空间内密集的电气设备、复杂的布线环境易产生强电磁干扰，导致驱动器控制失准、运行不稳定。本文针对上述核心挑战，系统阐述仓储分拣机器人FOC驱动器的高速启停优化与狭小空间抗干扰设计要点，提出兼具高效性与可靠性的实战方案。

一、仓储分拣机器人FOC驱动器核心应用挑战

    仓储分拣机器人的作业场景与运行特性，决定了其FOC驱动器需同时攻克高速启停动态响应与狭小空间电磁兼容两大核心难题，具体挑战体现在以下三个维度。

（一）高速启停工况下动态响应滞后

    为提升分拣效率，仓储分拣机器人需具备极高的启停响应速度，通常要求启动加速时间≤0.3s、制动减速时间≤0.2s，且在高速启停切换过程中需保持转矩稳定，避免货物晃动或掉落。传统FOC驱动器采用固定参数的PI调节策略，难以适配高速启停下的负载突变与转速快速变化，易出现转矩响应滞后、超调量大等问题：启动时无法快速输出足够转矩，导致加速缓慢，影响作业节拍；制动时转矩衰减不及时，易出现“冲量”现象，造成货物偏移；频繁高速启停还会导致电流波动剧烈，触发驱动器过流保护，中断作业流程。

（二）狭小空间内电磁干扰复杂剧烈

    仓储分拣机器人本体空间极度紧凑，驱动器需与电机、电池、控制器、传感器（视觉传感器、激光雷达）等设备近距离安装，布线密集且走线距离短，形成复杂的电磁干扰环境。一方面，驱动器内部功率器件（IGBT/SiC MOSFET）的高频开关动作会产生强电磁辐射，干扰周边传感器的信号采集，导致位置检测偏差、路径识别错误；另一方面，周边设备的电磁信号（如激光雷达的高频探测信号、电池的大电流充放电噪声）会侵入驱动器控制回路，干扰FOC算法的正常运行，引发转矩脉动增大、转速波动等问题。此外，狭小空间内散热条件恶劣，电磁干扰与高温环境叠加，进一步加剧驱动器运行不稳定性。

（三）空间受限导致集成设计难度大

    仓储分拣机器人对体积和重量有严格限制，驱动器需实现小型化、轻量化设计，同时要集成驱动、控制、保护、通信等多重功能。传统驱动器的模块化设计难以满足狭小空间的安装需求：若过度压缩体积，会导致散热通道堵塞、元件布局不合理，进一步加剧电磁干扰与散热问题；若简化功能模块，会缺失必要的保护机制（如过温、过流、欠压保护）与通信接口（如CANopen、EtherCAT），无法适配分拣机器人的智能化作业需求。如何在小型化封装内实现高效驱动、抗干扰与多功能集成的平衡，是驱动器设计的核心难点。

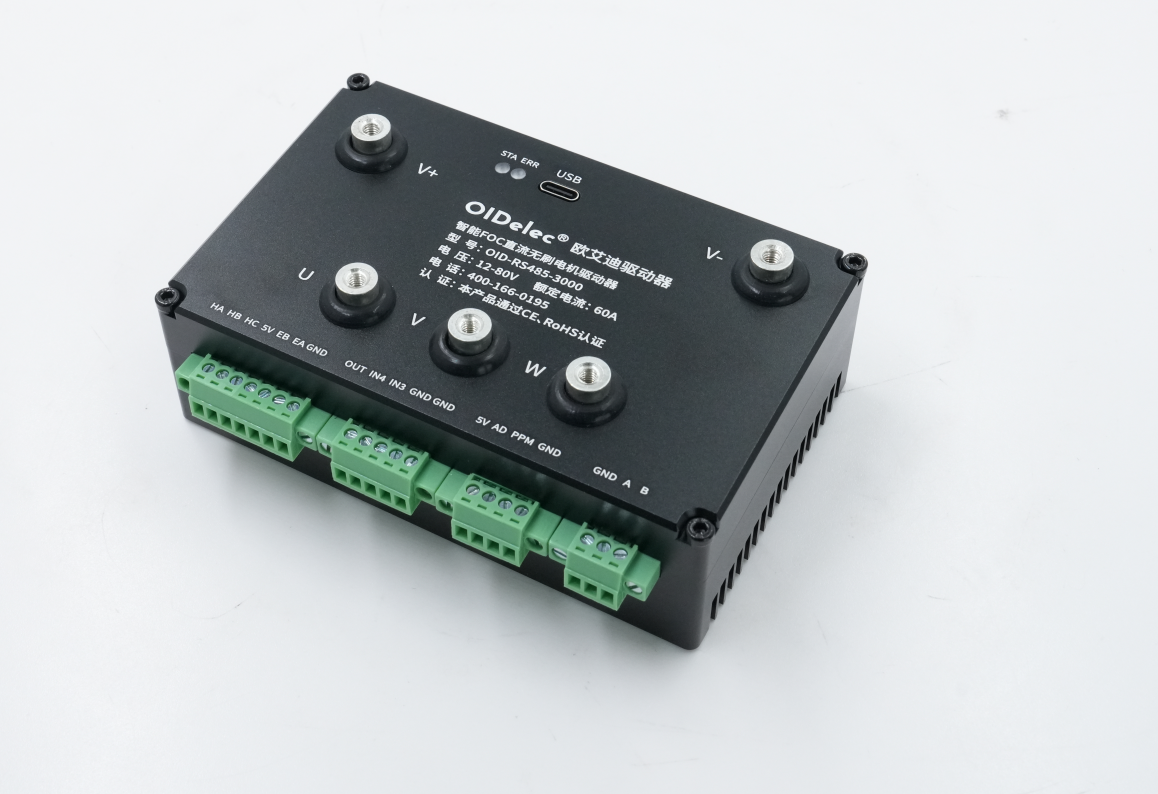

二、仓储分拣机器人FOC驱动器方案核心设计要点

    针对上述挑战，本方案从高速启停动态优化、狭小空间抗干扰强化、小型化集成设计三个核心方向，构建适配仓储分拣机器人的FOC驱动器方案，兼顾高效作业与稳定运行。

（一）高速启停优化：自适应动态转矩控制设计

     以提升动态响应速度为核心，通过算法优化与硬件升级，实现高速启停下的精准转矩控制，解决响应滞后与超调问题。

1. 自适应PI参数调节算法：摒弃传统固定PI参数策略，引入基于模型预测控制（MPC）的自适应调节算法。驱动器实时采集电机转速、电流、转矩等参数，构建高速启停动态模型，预判负载变化趋势，动态调整电流环与速度环PI参数：启动加速阶段，自动增大PI参数增益，提升转矩响应速度，确保0.3s内完成从静止到额定转速（通常为1500rpm）的加速；制动减速阶段，降低PI参数增益，同时引入前馈补偿转矩，抑制转速超调，实现平稳快速制动。通过该算法，转矩响应延迟可缩短至≤5ms，转速超调量控制在±3%以内。

2. 高频SVPWM调制优化：采用高频空间矢量脉宽调制（SVPWM）技术，提升开关频率至20kHz-30kHz，相较于传统10kHz开关频率，转矩脉动可降低40%以上，避免高速启停时货物晃动。同时，优化SVPWM算法的占空比计算逻辑，采用快速扇区判断与电压矢量合成方法，缩短算法运算时间，提升调制实时性。选用高速响应的功率器件（如SiC MOSFET），其开关速度是传统IGBT的3倍以上，可适配高频调制需求，减少开关损耗，提升驱动效率。

3. 能量回馈型制动设计：针对频繁高速制动产生的大量再生电能，设计能量回馈型制动电路，将制动过程中产生的再生电能回馈至机器人电池组，实现能量回收，提升续航能力。同时，采用混合制动策略，结合能耗制动与回馈制动：制动初期以回馈制动为主，快速消耗再生电能；制动末期以能耗制动为辅，确保转速快速降至零，避免回馈电压过高损坏电池。通过该设计，制动能量回收率可达35%以上，制动减速时间控制在0.2s以内。

（二）狭小空间抗干扰：多层级电磁兼容设计

   从元件选型、布局布线、屏蔽防护三个层面构建多层级电磁兼容（EMC）设计体系，抑制电磁辐射与传导干扰，确保驱动器在复杂电磁环境下稳定运行。

1. 低辐射元件选型与参数优化：优先选用低电磁辐射的功率器件与控制芯片，功率器件选用具备低开关噪声的SiC MOSFET，控制芯片选用集成EMC优化模块的专用FOC驱动芯片（如TI的DRV8313）。优化功率器件的驱动参数，通过调整栅极驱动电阻阻值，平衡开关速度与电磁辐射，在保证高速响应的前提下，降低开关噪声。选用高频特性优、寄生参数小的贴片元件（如多层陶瓷电容、合金电阻），减少元件本身的电磁干扰。

2. 紧凑化低干扰布局布线：采用“功率区与控制区严格隔离”的布局原则，将功率器件（SiC MOSFET、整流桥）集中布置在PCB板一侧，形成独立功率区；控制芯片、采样电路、通信接口集中布置在另一侧，形成控制区，两者之间设置完整的接地隔离带，阻断干扰传导路径。优化功率回路布线，采用短、粗、直的布线方式，减少功率回路的寄生电感，降低开关过程中产生的电压尖峰；控制回路采用差分布线，对于敏感信号（如编码器信号、电流采样信号）采用屏蔽线布线，且走线远离功率回路，避免电磁耦合干扰。PCB板采用四层板设计，中间两层分别为完整的电源层与接地层，提升屏蔽效果与电源稳定性。

3. 全方位屏蔽防护与滤波设计：驱动器外壳采用金属屏蔽罩封装，屏蔽罩选用高导电率的铝合金材料，表面进行导电氧化处理，确保屏蔽效能≥40dB，可有效阻挡内部电磁辐射向外扩散，同时抵御外部电磁信号侵入。在驱动器输入输出端设置多级EMI滤波电路：输入端集成共模电感、X电容、Y电容，抑制电网侧的传导干扰；输出端串联差模电感，减少功率器件开关产生的辐射干扰。对通信接口（如CAN接口、以太网接口）采用隔离式接口芯片，并设置TVS二极管与放电管，抑制静电放电与浪涌干扰，确保通信稳定。

（三）小型化集成：多功能紧凑化设计

    采用高度集成化设计思路，在小型化封装内实现驱动、控制、保护、通信等功能的一体化集成，满足狭小空间安装需求。

1. 集成化硬件架构设计：选用高度集成的功率模块（IPM），将SiC MOSFET、整流桥、驱动芯片、保护电路等集成于一体，相较于离散式设计，体积可缩小30%以上。采用“驱动器与电机一体化”设计，将驱动器直接安装在电机尾部，节省机器人本体安装空间，同时缩短功率线与信号线长度，减少电磁干扰与信号衰减。优化驱动器外壳结构，采用紧凑型铝合金外壳，外壳同时兼具散热与屏蔽功能，表面设计密集的微型散热鳍片，提升散热效率。

2. 多功能集成与智能化控制：集成完善的保护功能模块，包括过温保护、过流保护、欠压保护、缺相保护、堵转保护等，通过实时监测电机与驱动器状态，当检测到异常时，快速触发保护机制，切断功率输出，保护驱动器与电机安全。集成多协议通信接口（CANopen、EtherCAT、Modbus），支持驱动器与机器人控制器、上位机的高速通信，实现参数配置、状态监控、故障诊断等功能。引入智能化诊断模块，通过采集驱动器运行参数（电流、电压、温度），分析判断驱动器健康状态，提前预警潜在故障，提升维护便利性。

3. 高效散热设计：针对狭小空间散热条件恶劣的问题，采用“被动散热+主动散热”的复合散热方案。被动散热方面，功率器件通过高导热系数的导热垫紧密贴合金属外壳，将热量快速传导至外壳散热鳍片；主动散热方面，内置微型静音风扇，根据驱动器温度自动调节转速，当温度超过50℃时启动风扇，增强散热效果。通过该设计，可确保驱动器在环境温度-10℃~60℃、满负荷运行工况下，最高温度不超过70℃，避免过温保护触发。
