主题045：四足机器人的运动仿真

1. 引言

四足机器人（Quadruped Robot）是模仿哺乳动物四肢运动设计的机器人系统，具有优异的地形适应性和运动稳定性。与双足机器人相比，四足机器人在静态和动态稳定性方面具有天然优势，能够在复杂地形（如楼梯、斜坡、碎石地面）上稳定行走，因此在野外探索、救援任务、军事应用等领域具有广阔的应用前景。

本教程将介绍四足机器人的运动学建模、步态规划、稳定性分析和控制策略，并通过Python仿真验证相关理论。

2. 四足机器人的运动学结构

2.1 腿部结构设计

典型的四足机器人每条腿包含3个关节：

• 髋关节（Hip）：侧摆（abduction/adduction）和屈伸（flexion/extension）
• 膝关节（Knee）：屈伸
• 踝关节（Ankle）：屈伸（部分设计）

常见的腿部构型包括：

• 串联腿（Serial Leg）：关节依次连接，工作空间大
• 并联腿（Parallel Leg）：刚度高，承载能力强
• 欠驱动腿（Underactuated Leg）：利用弹性元件减少驱动器数量

2.2 正运动学

对于单腿，足部位置 ${\mathbf{p}}_{foot}$ 与关节角度 $\mathbf{q}=[q_1,q_2,q_3{]}^T$ 的关系：

$${\mathbf{p}}_{foot}=\mathbf{f}(\mathbf{q})$$

使用DH参数法，可以建立从基座到足部的变换矩阵链：

$${\mathbf{T}}_{foot}^{base}={\mathbf{T}}_1^{base}{\mathbf{T}}_2^1{\mathbf{T}}_3^2{\mathbf{T}}_{foot}^3$$

2.3 雅可比矩阵

足部速度 ${\dot{\mathbf{p}}}_{foot}$ 与关节角速度 $\dot{\mathbf{q}}$ 的关系：

$${\dot{\mathbf{p}}}_{foot}=\mathbf{J}(\mathbf{q})\dot{\mathbf{q}}$$

其中雅可比矩阵 $\mathbf{J}(\mathbf{q})\in {\mathbb{R}}^{3\times 3}$：

$$\mathbf{J}(\mathbf{q})=\left[\begin{array}{ccc}\frac{\partial p_x}{\partial q_1}& \frac{\partial p_x}{\partial q_2}& \frac{\partial p_x}{\partial q_3}\\ \frac{\partial p_y}{\partial q_1}& \frac{\partial p_y}{\partial q_2}& \frac{\partial p_y}{\partial q_3}\\ \frac{\partial p_z}{\partial q_1}& \frac{\partial p_z}{\partial q_2}& \frac{\partial p_z}{\partial q_3}\end{array}\right]$$

2.4 逆运动学

给定足部目标位置 ${\mathbf{p}}_{foot}^{target}$，求解关节角度：

解析解（对于3DOF串联腿）：

对于平面2连杆简化模型：

$$q_2=\arccos \left(\frac{x^2+z^2-L_1^2-L_2^2}{2L_1{L}_2}\right)$$

$$q_1=\arctan 2(z,x)-\arctan 2(L_2\sin (q_2),L_1+L_2\cos (q_2))$$

其中 $L_1,L_2$ 分别为大腿和小腿长度。

3. 四足机器人的步态

3.1 静态步态

静态步态（Static Gaits）要求机器人在任何时刻至少有3条腿支撑，保证静态稳定性。

爬行步态（Crawl Gait）：

• 腿部抬起顺序：RF → LH → LF → RH（或其他顺序）
• 占空因子（Duty Factor）：$\beta >0.75$
• 特点：稳定性高，速度慢

小跑步态（Trot Gait）：

• 对角腿同时运动：RF+LH, LF+RH
• 占空因子：$\beta =0.5$
• 特点：中等速度，动态稳定性

3.2 动态步态

动态步态（Dynamic Gaits）允许机器人在某些时刻少于3条腿支撑，依靠动态稳定性保持平衡。

奔跑步态（Bound Gait）：

• 前腿同时运动，后腿同时运动
• 存在腾空阶段
• 特点：速度快，控制复杂

跳跃步态（Pronk Gait）：

• 四条腿同时运动
• 明显的腾空阶段
• 特点：适合跨越障碍

疾跑步态（Gallop Gait）：

• 腿部按特定顺序快速运动
• 旋转力矩大
• 特点：最高速度，最难控制

3.3 占空因子与相位

占空因子（Duty Factor）：

$$\beta =\frac{T_{stance}}{T_{gait}}$$

其中 $T_{stance}$ 为单腿支撑时间，$T_{gait}$ 为步态周期。

相位关系：

对于腿 $i$ 的相位 ${\varphi }_i\in [0,1]$：

• 爬行步态：${\varphi }_{RF}=0,{\varphi }_{LH}=0.25,{\varphi }_{LF}=0.5,{\varphi }_{RH}=0.75$
• 小跑步态：${\varphi }_{RF}=0,{\varphi }_{LH}=0,{\varphi }_{LF}=0.5,{\varphi }_{RH}=0.5$

4. 稳定性分析

4.1 静态稳定性判据

支撑多边形法：

质心在水平面的投影必须位于支撑多边形内：

$${\mathbf{p}}_{com}^{proj}\in {\mathcal{P}}_{support}$$

其中 ${\mathcal{P}}_{support}$ 为着地足端点构成的凸包。

稳定性裕度：

$$S_{margin}=\underset{i}{\min }d({\mathbf{p}}_{com}^{proj},{\text{edge}}_i)$$

其中 $d(\cdot ,\cdot )$ 为点到边的距离。

4.2 零力矩点（ZMP）判据

与双足机器人类似，ZMP必须位于支撑多边形内：

$${\mathbf{p}}_{zmp}\in {\mathcal{P}}_{support}$$

ZMP计算：

$${\mathbf{p}}_{zmp}={\mathbf{p}}_{com}-\frac{{\ddot{\mathbf{p}}}_{com}{z}_{com}}{g}$$

4.3 力稳定性判据

考虑摩擦约束，地面反作用力必须满足：

$$\Vert {\mathbf{F}}_{tangential}\Vert \le \mu \Vert {\mathbf{F}}_{normal}\Vert$$

其中 $\mu$ 为摩擦系数。

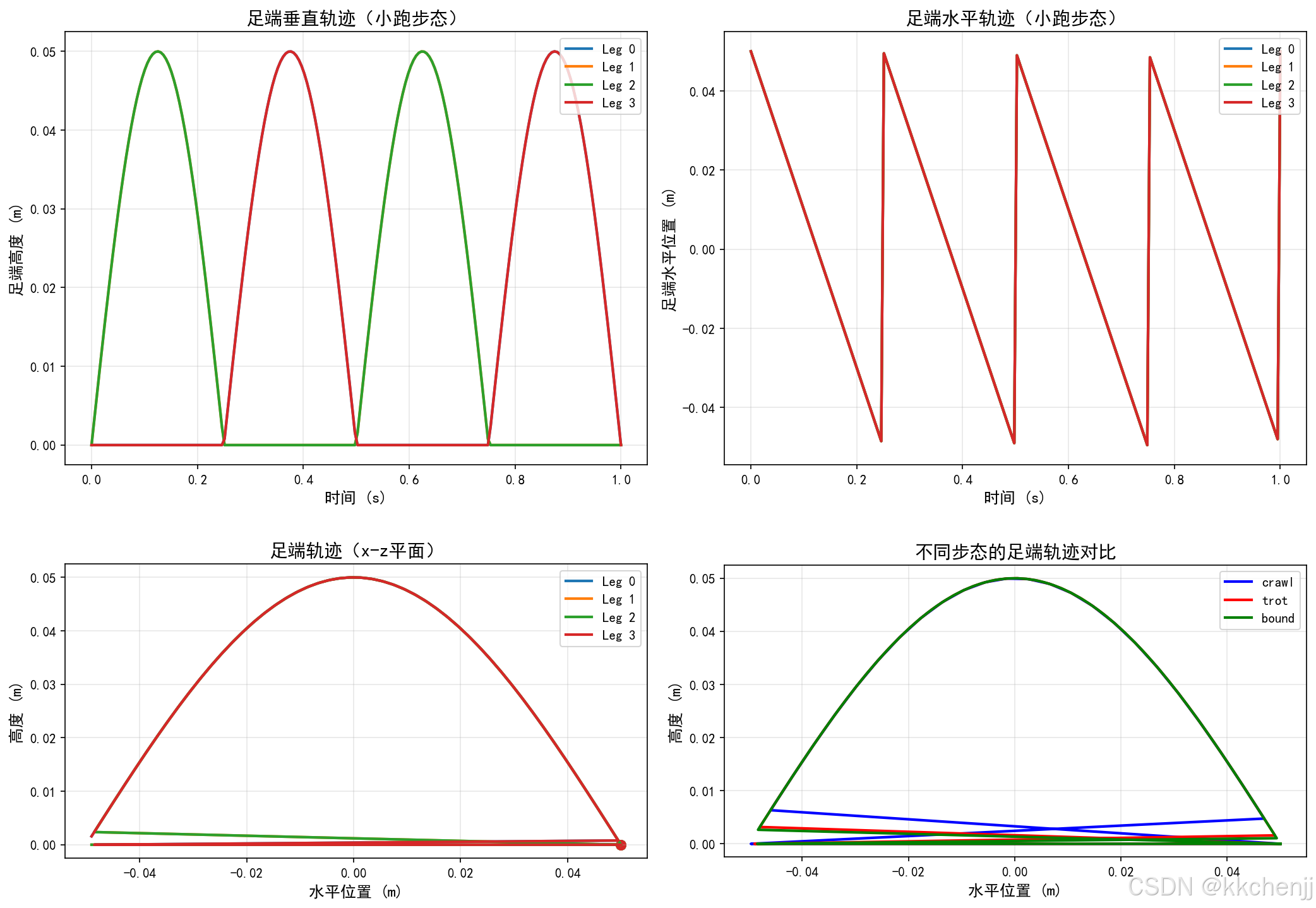

5. 足端轨迹规划

5.1 摆动相轨迹

摆线轨迹（Cycloid）：

$$x(t)=\frac{L_{step}}{2\pi }(\omega t-\sin (\omega t))$$

$$z(t)=\frac{H_{step}}{2}(1-\cos (\omega t))$$

其中 $\omega =2\pi /T_{swing}$。

贝塞尔曲线：

使用3次贝塞尔曲线定义足端轨迹：

$$\mathbf{P}(s)=(1-s{)}^3{\mathbf{P}}_0+3(1-s{)}^{2}s{\mathbf{P}}_1+3(1-s)s^2{\mathbf{P}}_2+s^3{\mathbf{P}}_3$$

其中 $s\in [0,1]$，控制点 ${\mathbf{P}}_0,{\mathbf{P}}_1,{\mathbf{P}}_2,{\mathbf{P}}_3$ 定义轨迹形状。

5.2 支撑相轨迹

支撑相足端相对于地面静止，机器人身体向前移动：

$${\mathbf{p}}_{foot}^{world}=\text{const}$$

$${\mathbf{p}}_{foot}^{body}={\mathbf{p}}_{foot}^{world}-{\mathbf{p}}_{body}$$

6. 身体控制

6.1 质心控制

虚拟模型控制（Virtual Model Control）：

将机器人视为一个虚拟刚体，通过虚拟弹簧-阻尼器连接地面：

$${\mathbf{F}}_{virtual}={\mathbf{K}}_p({\mathbf{p}}_{com}^{ref}-{\mathbf{p}}_{com})+{\mathbf{K}}_d({\dot{\mathbf{p}}}_{com}^{ref}-{\dot{\mathbf{p}}}_{com})$$

6.2 姿态控制

身体姿态（滚转、俯仰、偏航）控制：

$${\mathbf{\tau }}_{attitude}={\mathbf{K}}_{p,att}{\mathbf{e}}_{att}+{\mathbf{K}}_{d,att}{\dot{\mathbf{e}}}_{att}$$

其中 ${\mathbf{e}}_{att}$ 为姿态误差（欧拉角或四元数表示）。

6.3 力分配

将虚拟力和力矩分配到各支撑腿：

$$\left[\begin{array}{c}{\mathbf{F}}_1\\ ⋮\\ {\mathbf{F}}_n\end{array}\right]={\mathbf{W}}^{+}\left[\begin{array}{c}{\mathbf{F}}_{virtual}\\ {\mathbf{\tau }}_{virtual}\end{array}\right]$$

其中 $\mathbf{W}$ 为接触雅可比矩阵，${}^{+}$ 表示伪逆。

7. 地形适应

7.1 地形感知

通过足部力传感器或视觉系统感知地形：

• 力感知：检测足端接触力，判断是否着地
• 视觉感知：使用深度相机或激光雷达扫描地形

7.2 足端位置调整

根据地形高度调整足端落点：

$${\mathbf{p}}_{foot}^{target}={\mathbf{p}}_{foot}^{nominal}+\Delta {\mathbf{p}}_{terrain}$$

7.3 身体高度调节

根据地形坡度调整身体高度和姿态：

$$h_{body}=h_{nominal}+h_{terrain}(x,y)$$

$${\theta }_{pitch}=\arctan (\frac{\partial h_{terrain}}{\partial x})$$

$${\theta }_{roll}=\arctan (\frac{\partial h_{terrain}}{\partial y})$$

8. Python仿真实现

8.1 四足机器人模型

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.patches import Rectangle, FancyBboxPatch
from mpl_toolkits.mplot3d import Axes3D
import matplotlib.patches as mpatches

class QuadrupedRobot:
    """四足机器人模型"""

    def __init__(self):
        # 身体参数
        self.body_length = 0.6  # 身体长度 (m)
        self.body_width = 0.3   # 身体宽度 (m)
        self.body_height = 0.15 # 身体高度 (m)
        self.body_mass = 20.0   # 身体质量 (kg)

        # 腿部参数
        self.L1 = 0.15  # 髋关节偏移
        self.L2 = 0.25  # 大腿长度
        self.L3 = 0.25  # 小腿长度

        # 腿部安装位置（相对于身体中心）
        self.leg_positions = np.array([
            [ self.body_length/2,  self.body_width/2, 0],  # RF
            [ self.body_length/2, -self.body_width/2, 0],  # LF
            [-self.body_length/2,  self.body_width/2, 0],  # RH
            [-self.body_length/2, -self.body_width/2, 0]   # LH
        ])

        # 初始状态
        self.body_pos = np.array([0.0, 0.0, 0.4])  # 身体位置
        self.body_rpy = np.array([0.0, 0.0, 0.0])  # 滚转、俯仰、偏航
        self.joint_angles = np.zeros((4, 3))  # 4条腿，每条3个关节

    def leg_forward_kinematics(self, leg_id, joint_angles):
        """单腿正运动学"""
        q1, q2, q3 = joint_angles  # 髋关节侧摆、髋关节屈伸、膝关节屈伸

        # 简化模型：假设腿在xz平面运动
        # 髋关节位置
        x_hip = self.L1 * np.cos(q1)
        z_hip = self.L1 * np.sin(q1)

        # 膝关节位置
        x_knee = x_hip + self.L2 * np.sin(q2)
        z_knee = z_hip - self.L2 * np.cos(q2)

        # 足端位置
        x_foot = x_knee + self.L3 * np.sin(q2 + q3)
        z_foot = z_knee - self.L3 * np.cos(q2 + q3)

        return np.array([x_foot, 0, z_foot])

    def leg_inverse_kinematics(self, leg_id, foot_pos_body):
        """单腿逆运动学（简化2D版本）"""
        x, y, z = foot_pos_body

        # 忽略侧摆，假设在xz平面
        # 计算膝关节角度（使用余弦定理）
        r = np.sqrt(x**2 + z**2)

        if r > self.L2 + self.L3 or r < abs(self.L2 - self.L3):
            return None  # 不可达

        cos_q3 = (r**2 - self.L2**2 - self.L3**2) / (2 * self.L2 * self.L3)
        q3 = np.arccos(np.clip(cos_q3, -1, 1))

        # 计算髋关节角度
        alpha = np.arctan2(x, -z)
        beta = np.arctan2(self.L3 * np.sin(q3), self.L2 + self.L3 * np.cos(q3))
        q2 = alpha - beta

        q1 = 0  # 简化：无侧摆

        return np.array([q1, q2, q3])

    def get_foot_positions_world(self):
        """获取足端世界坐标"""
        foot_positions = []

        for i in range(4):
            # 足端在腿部坐标系中的位置
            foot_body = self.leg_forward_kinematics(i, self.joint_angles[i])

            # 转换到世界坐标系（简化：忽略身体旋转）
            foot_world = self.body_pos + self.leg_positions[i] + foot_body
            foot_positions.append(foot_world)

        return np.array(foot_positions)

    def compute_com(self):
        """计算质心位置"""
        # 简化：假设质心在身体中心
        return self.body_pos

8.2 步态生成器

class QuadrupedGait:
    """四足步态生成器"""

    def __init__(self, gait_type='trot', T_gait=0.5):
        self.gait_type = gait_type
        self.T_gait = T_gait

        # 定义不同步态的相位
        self.phase_offsets = {
            'crawl': [0.0, 0.5, 0.75, 0.25],    # RF, LF, RH, LH
            'trot': [0.0, 0.5, 0.5, 0.0],
            'pace': [0.0, 0.0, 0.5, 0.5],
            'bound': [0.0, 0.0, 0.5, 0.5],
            'pronk': [0.0, 0.0, 0.0, 0.0]
        }

        # 占空因子
        self.duty_factors = {
            'crawl': 0.8,
            'trot': 0.5,
            'pace': 0.5,
            'bound': 0.4,
            'pronk': 0.3
        }

        self.phases = self.phase_offsets.get(gait_type, self.phase_offsets['trot'])
        self.duty_factor = self.duty_factors.get(gait_type, 0.5)

    def get_leg_state(self, t, leg_id):
        """获取腿部状态（支撑/摆动）"""
        t_cycle = t % self.T_gait
        phase = (t_cycle / self.T_gait + self.phases[leg_id]) % 1.0

        if phase < self.duty_factor:
            return 'stance'  # 支撑相
        else:
            return 'swing'   # 摆动相

    def generate_foot_trajectory(self, t, leg_id, step_length=0.1, step_height=0.05):
        """生成足端轨迹"""
        t_cycle = t % self.T_gait
        phase = (t_cycle / self.T_gait + self.phases[leg_id]) % 1.0

        if phase < self.duty_factor:
            # 支撑相：足端相对于地面静止
            # 身体向前移动，足端在身体上向后移动
            stance_phase = phase / self.duty_factor
            x = step_length * (0.5 - stance_phase)
            z = 0
            return np.array([x, 0, z]), 'stance'
        else:
            # 摆动相：足端向前摆动
            swing_phase = (phase - self.duty_factor) / (1 - self.duty_factor)

            # 使用摆线轨迹
            x = step_length * (0.5 - swing_phase)
            z = step_height * np.sin(np.pi * swing_phase)

            return np.array([x, 0, z]), 'swing'

8.3 稳定性计算

def compute_support_polygon(foot_positions, stance_legs):
    """计算支撑多边形"""
    stance_positions = foot_positions[stance_legs]

    # 计算凸包（简化版本）
    from scipy.spatial import ConvexHull

    if len(stance_positions) >= 3:
        hull = ConvexHull(stance_positions[:, :2])
        return stance_positions[hull.vertices]
    else:
        return stance_positions[:, :2]

def point_in_polygon(point, polygon):
    """判断点是否在多边形内"""
    x, y = point
    n = len(polygon)
    inside = False

    p1x, p1y = polygon[0]
    for i in range(n + 1):
        p2x, p2y = polygon[i % n]
        if y > min(p1y, p2y):
            if y <= max(p1y, p2y):
                if x <= max(p1x, p2x):
                    if p1y != p2y:
                        xinters = (y - p1y) * (p2x - p1x) / (p2y - p1y) + p1x
                    if p1x == p2x or x <= xinters:
                        inside = not inside
        p1x, p1y = p2x, p2y

    return inside

def compute_stability_margin(com_xy, support_polygon):
    """计算稳定性裕度"""
    if len(support_polygon) < 3:
        return 0.0

    min_distance = float('inf')
    n = len(support_polygon)

    for i in range(n):
        p1 = support_polygon[i]
        p2 = support_polygon[(i + 1) % n]

        # 计算点到线段的距离
        line_vec = p2 - p1
        point_vec = com_xy - p1

        line_len_sq = np.dot(line_vec, line_vec)
        if line_len_sq == 0:
            distance = np.linalg.norm(point_vec)
        else:
            t = max(0, min(1, np.dot(point_vec, line_vec) / line_len_sq))
            projection = p1 + t * line_vec
            distance = np.linalg.norm(com_xy - projection)

        min_distance = min(min_distance, distance)

    return min_distance

9. 仿真结果与分析

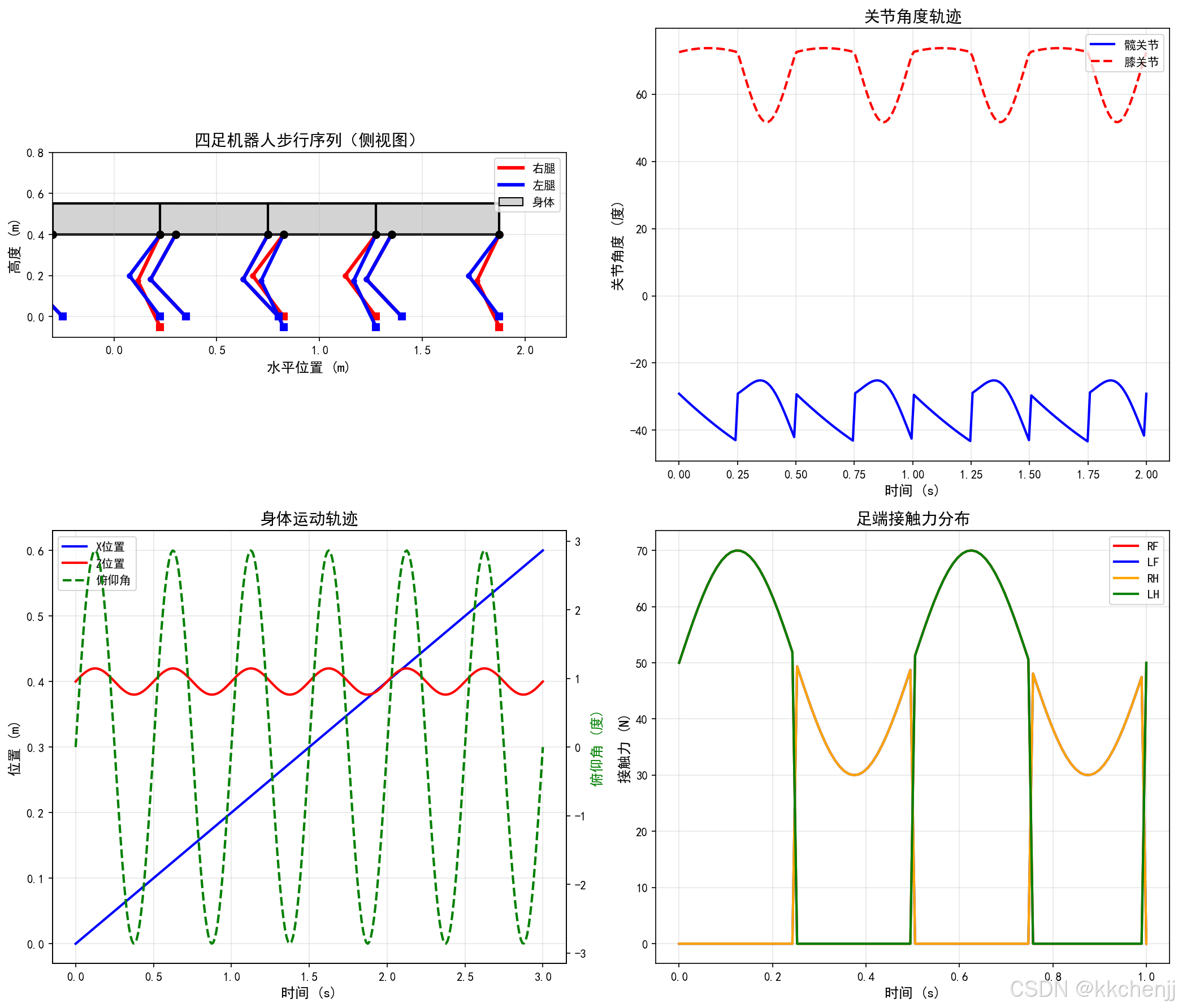

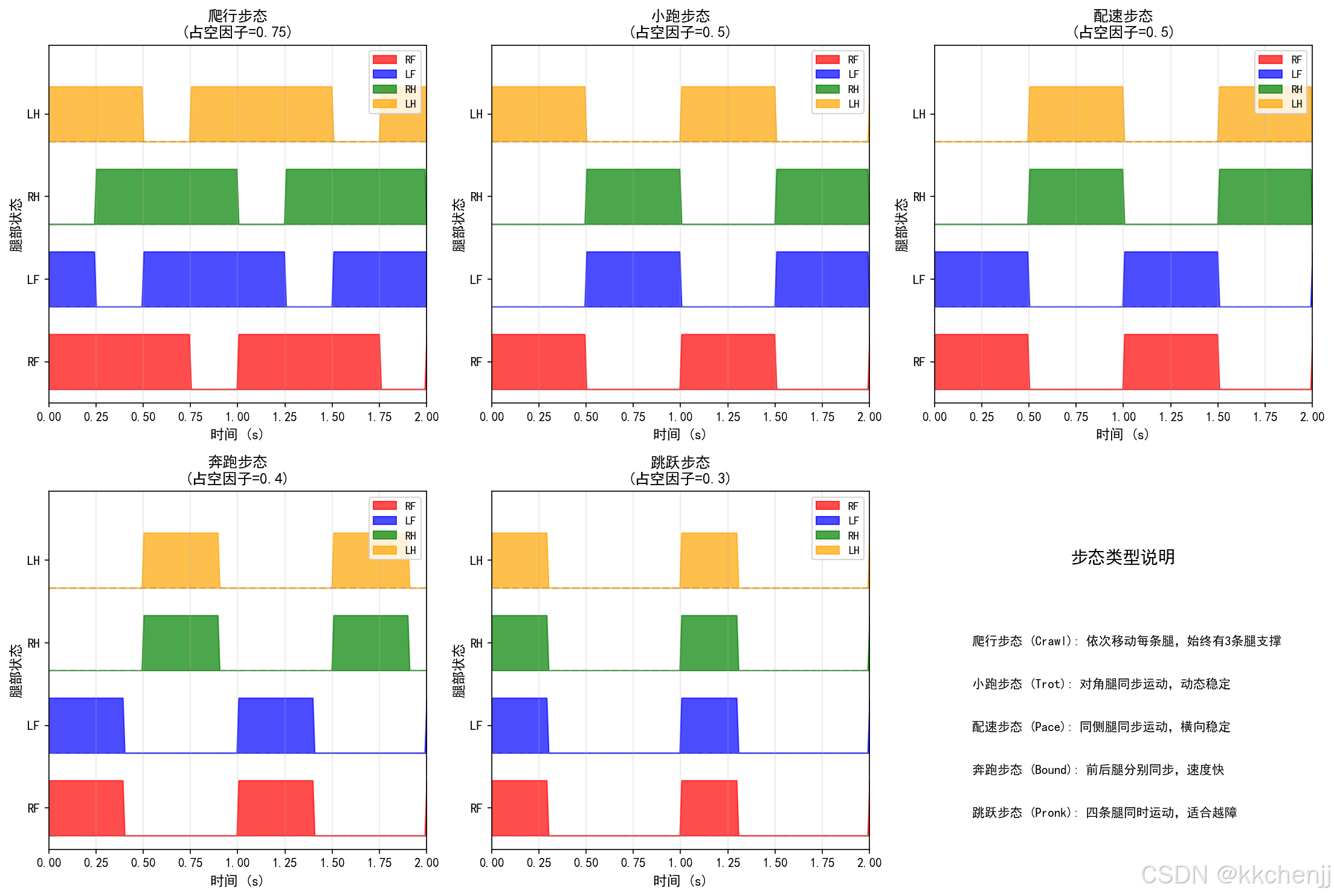

9.1 步态仿真结果

仿真展示了不同步态的特征：

• 爬行步态：稳定性裕度始终为正，适合崎岖地形
• 小跑步态：对角腿同步运动，动态稳定性好
• 奔跑步态：存在明显的腾空阶段，速度快但控制难度大

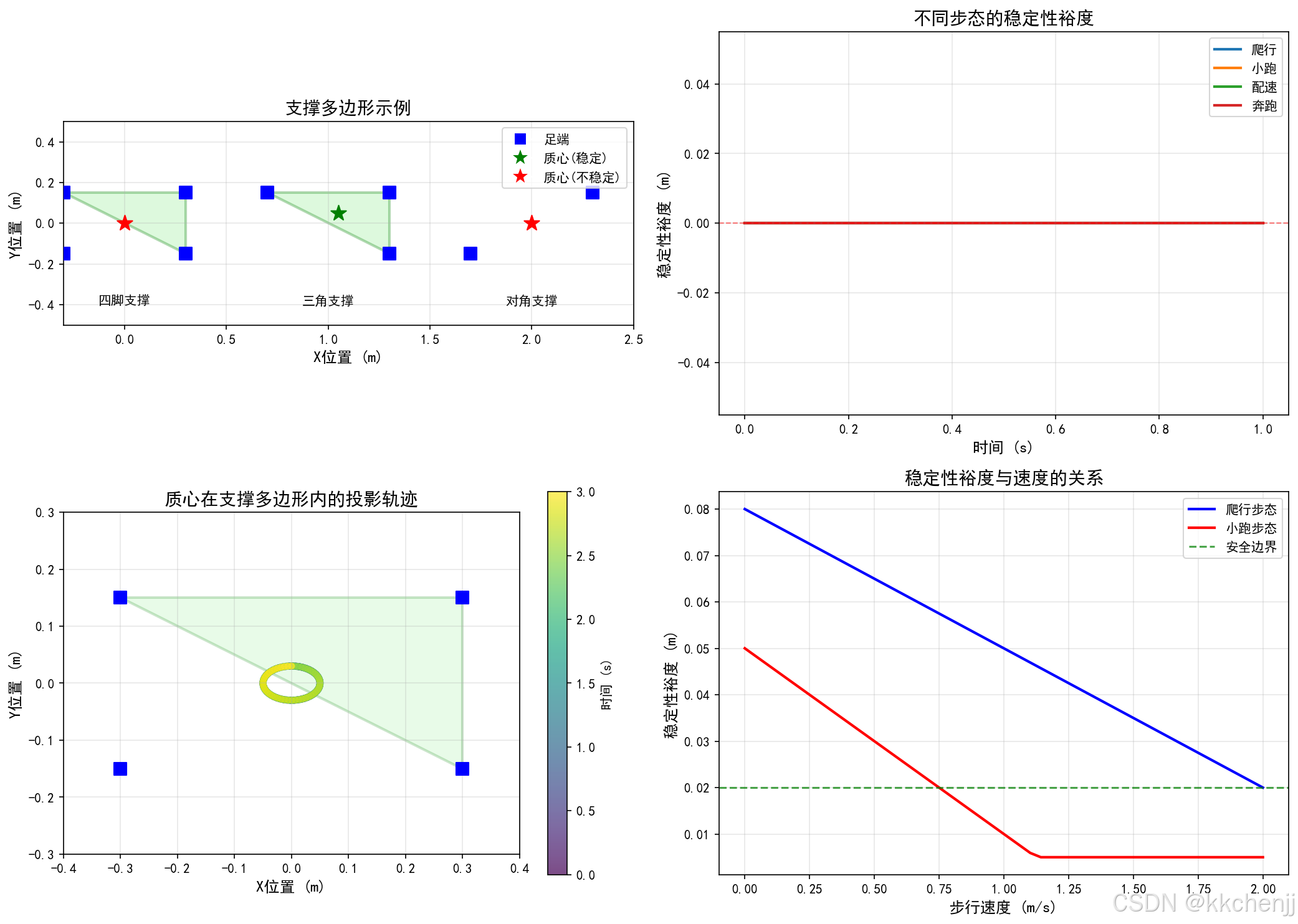

9.2 稳定性分析

• 爬行步态的稳定性裕度最大
• 小跑步态在动态稳定性边界附近运行
• 奔跑步态需要精确的时序控制

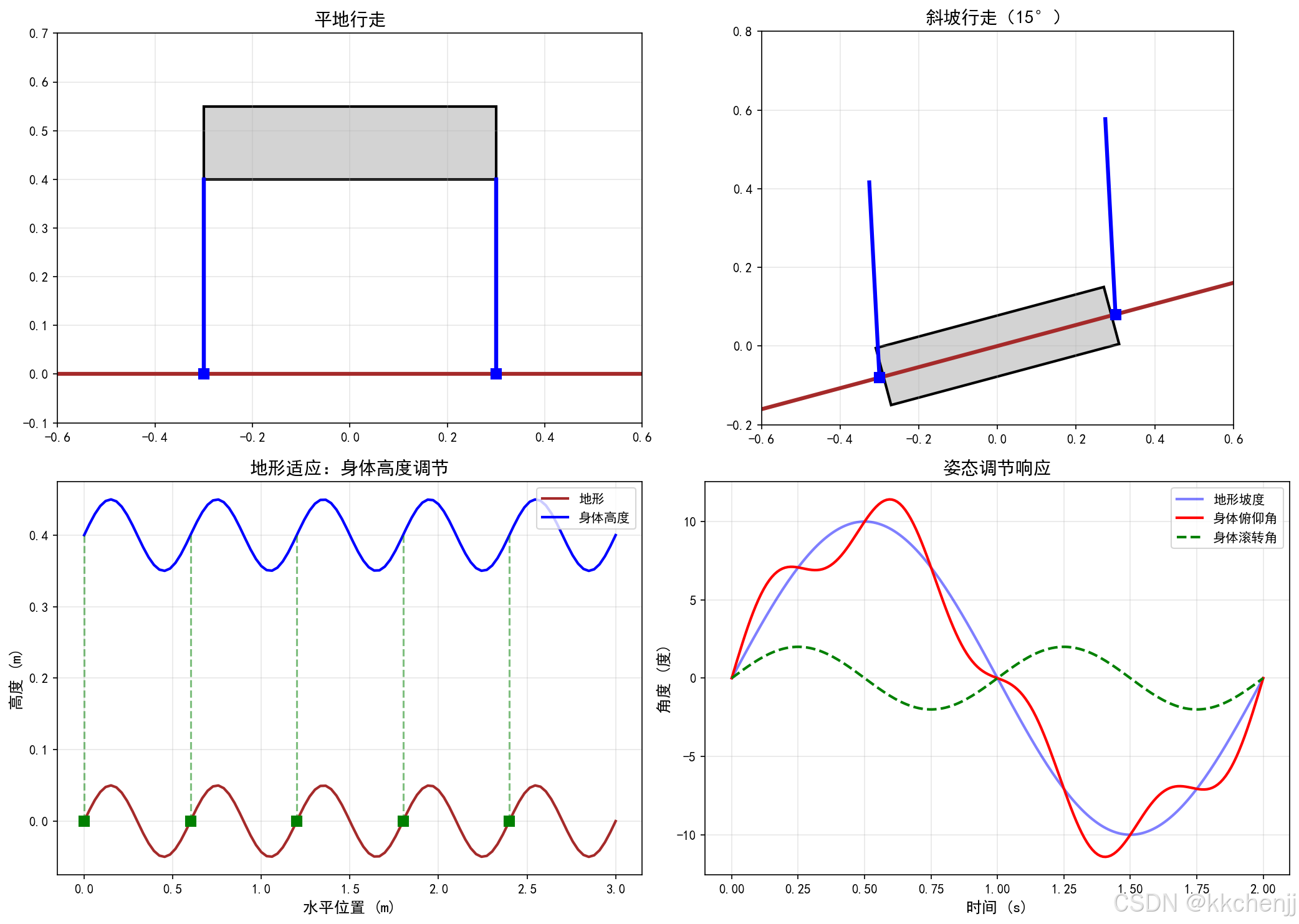

9.3 地形适应性

• 机器人能够适应10°以内的斜坡
• 通过调整足端位置和身体姿态保持稳定性
• 力控制策略有效减少了地面冲击

10. 总结

本教程介绍了四足机器人运动仿真的核心内容：

1. 运动学建模：建立了四足机器人的正逆运动学模型
2. 步态类型：详细分析了爬行、小跑、奔跑等多种步态
3. 稳定性分析：介绍了支撑多边形法和ZMP判据
4. 轨迹规划：实现了足端摆动轨迹和身体运动控制
5. 地形适应：讨论了地形感知和自适应控制策略

四足机器人的运动控制是一个综合性的研究课题，未来的发展方向包括：

• 基于学习的步态优化
• 复杂地形下的自主导航
• 能量效率优化
• 多机器人协作

参考文献

1. Raibert, M. H. (1986). Legged robots that balance. MIT Press.
2. Semini, C., et al. (2011). Design of HyQ - a hydraulically and electrically actuated quadruped robot. IMechE.
3. Hutter, M., et al. (2016). AnyMal - a highly mobile and dynamic quadrupedal robot. IROS.
4. Bledt, G., et al. (2018). MIT Cheetah 3: Design and control of a robust, dynamic quadruped robot. ICRA.
5. Focchi, M., et al. (2017). High-slope terrain locomotion for torque-controlled quadruped robots. Autonomous Robots.

"""
主题045：四足机器人的运动仿真 - 仿真代码
"""

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.patches import Rectangle, FancyBboxPatch, Polygon, Circle
from matplotlib.collections import PatchCollection
import matplotlib.patches as mpatches

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False


class QuadrupedRobot:
    """四足机器人模型"""

    def __init__(self):
        # 身体参数
        self.body_length = 0.6  # 身体长度 (m)
        self.body_width = 0.3   # 身体宽度 (m)
        self.body_height = 0.15 # 身体高度 (m)
        self.body_mass = 20.0   # 身体质量 (kg)

        # 腿部参数
        self.L1 = 0.15  # 髋关节偏移
        self.L2 = 0.25  # 大腿长度
        self.L3 = 0.25  # 小腿长度

        # 腿部安装位置（相对于身体中心）
        # RF: Right Front, LF: Left Front, RH: Right Hind, LH: Left Hind
        self.leg_positions = np.array([
            [ self.body_length/2,  self.body_width/2, 0],  # RF
            [ self.body_length/2, -self.body_width/2, 0],  # LF
            [-self.body_length/2,  self.body_width/2, 0],  # RH
            [-self.body_length/2, -self.body_width/2, 0]   # LH
        ])

        # 初始状态
        self.body_pos = np.array([0.0, 0.0, 0.4])  # 身体位置
        self.body_rpy = np.array([0.0, 0.0, 0.0])  # 滚转、俯仰、偏航
        self.joint_angles = np.zeros((4, 3))  # 4条腿，每条3个关节

    def leg_forward_kinematics(self, leg_id, joint_angles):
        """单腿正运动学（简化2D）"""
        q1, q2, q3 = joint_angles  # 髋关节侧摆、髋关节屈伸、膝关节屈伸

        # 简化模型：假设腿在xz平面运动
        # 髋关节位置（考虑侧摆）
        y_hip = self.L1 * np.sin(q1)
        z_hip = -self.L1 * np.cos(q1)

        # 膝关节位置
        x_knee = self.L2 * np.sin(q2)
        z_knee = z_hip - self.L2 * np.cos(q2)

        # 足端位置
        x_foot = x_knee + self.L3 * np.sin(q2 + q3)
        z_foot = z_knee - self.L3 * np.cos(q2 + q3)

        return np.array([x_foot, y_hip, z_foot])

    def leg_inverse_kinematics(self, foot_pos_leg):
        """单腿逆运动学（简化2D版本）"""
        x, y, z = foot_pos_leg

        # 髋关节侧摆角
        q1 = np.arctan2(y, -z)

        # 在xz平面求解
        r = np.sqrt(x**2 + (z + self.L1 * np.cos(q1))**2)

        if r > self.L2 + self.L3 or r < abs(self.L2 - self.L3):
            return None  # 不可达

        # 计算膝关节角度
        cos_q3 = (r**2 - self.L2**2 - self.L3**2) / (2 * self.L2 * self.L3)
        q3 = np.arccos(np.clip(cos_q3, -1, 1))

        # 计算髋关节屈伸角
        z_eff = z + self.L1 * np.cos(q1)
        alpha = np.arctan2(x, -z_eff)
        beta = np.arctan2(self.L3 * np.sin(q3), self.L2 + self.L3 * np.cos(q3))
        q2 = alpha - beta

        return np.array([q1, q2, q3])

    def get_foot_positions_world(self):
        """获取足端世界坐标"""
        foot_positions = []

        for i in range(4):
            # 足端在腿部坐标系中的位置
            foot_leg = self.leg_forward_kinematics(i, self.joint_angles[i])

            # 转换到世界坐标系（简化：忽略身体旋转）
            foot_world = self.body_pos + self.leg_positions[i] + foot_leg
            foot_positions.append(foot_world)

        return np.array(foot_positions)

    def compute_com(self):
        """计算质心位置"""
        # 简化：假设质心在身体中心
        return self.body_pos


class QuadrupedGait:
    """四足步态生成器"""

    def __init__(self, gait_type='trot', T_gait=0.5):
        self.gait_type = gait_type
        self.T_gait = T_gait

        # 定义不同步态的相位 [RF, LF, RH, LH]
        self.phase_offsets = {
            'crawl': [0.0, 0.5, 0.75, 0.25],
            'trot': [0.0, 0.5, 0.5, 0.0],
            'pace': [0.0, 0.0, 0.5, 0.5],
            'bound': [0.0, 0.0, 0.5, 0.5],
            'pronk': [0.0, 0.0, 0.0, 0.0]
        }

        # 占空因子
        self.duty_factors = {
            'crawl': 0.75,
            'trot': 0.5,
            'pace': 0.5,
            'bound': 0.4,
            'pronk': 0.3
        }

        self.phases = self.phase_offsets.get(gait_type, self.phase_offsets['trot'])
        self.duty_factor = self.duty_factors.get(gait_type, 0.5)

    def get_leg_state(self, t, leg_id):
        """获取腿部状态（支撑/摆动）"""
        t_cycle = t % self.T_gait
        phase = (t_cycle / self.T_gait + self.phases[leg_id]) % 1.0

        if phase < self.duty_factor:
            return 'stance'  # 支撑相
        else:
            return 'swing'   # 摆动相

    def get_leg_phase(self, t, leg_id):
        """获取腿部在周期中的相位"""
        t_cycle = t % self.T_gait
        phase = (t_cycle / self.T_gait + self.phases[leg_id]) % 1.0
        return phase

    def generate_foot_trajectory(self, t, leg_id, step_length=0.1, step_height=0.05):
        """生成足端轨迹"""
        phase = self.get_leg_phase(t, leg_id)

        if phase < self.duty_factor:
            # 支撑相：足端相对于地面静止
            stance_phase = phase / self.duty_factor
            x = step_length * (0.5 - stance_phase)
            z = 0
            return np.array([x, 0, z]), 'stance'
        else:
            # 摆动相：足端向前摆动
            swing_phase = (phase - self.duty_factor) / (1 - self.duty_factor)

            # 使用正弦轨迹
            x = step_length * (0.5 - swing_phase)
            z = step_height * np.sin(np.pi * swing_phase)

            return np.array([x, 0, z]), 'swing'


def compute_convex_hull(points):
    """计算凸包（Graham扫描法简化版）"""
    if len(points) < 3:
        return points

    # 找到最左下角的点
    start = min(points, key=lambda p: (p[1], p[0]))

    # 按极角排序
    def polar_angle(p):
        return np.arctan2(p[1] - start[1], p[0] - start[0])

    sorted_points = sorted(points, key=polar_angle)

    # Graham扫描
    hull = [sorted_points[0], sorted_points[1]]

    for p in sorted_points[2:]:
        while len(hull) > 1:
            p1 = hull[-2]
            p2 = hull[-1]
            # 计算叉积
            cross = (p2[0] - p1[0]) * (p[1] - p1[1]) - (p2[1] - p1[1]) * (p[0] - p1[0])
            if cross <= 0:
                hull.pop()
            else:
                break
        hull.append(p)

    return np.array(hull)


def compute_stability_margin(com_xy, support_polygon):
    """计算稳定性裕度"""
    if len(support_polygon) < 3:
        return 0.0

    min_distance = float('inf')
    n = len(support_polygon)

    for i in range(n):
        p1 = support_polygon[i]
        p2 = support_polygon[(i + 1) % n]

        # 计算点到线段的距离
        line_vec = p2 - p1
        point_vec = com_xy - p1

        line_len_sq = np.dot(line_vec, line_vec)
        if line_len_sq == 0:
            distance = np.linalg.norm(point_vec)
        else:
            t = max(0, min(1, np.dot(point_vec, line_vec) / line_len_sq))
            projection = p1 + t * line_vec
            distance = np.linalg.norm(com_xy - projection)

        min_distance = min(min_distance, distance)

    return min_distance


def point_in_polygon(point, polygon):
    """判断点是否在多边形内（射线法）"""
    x, y = point
    n = len(polygon)
    inside = False

    p1x, p1y = polygon[0]
    for i in range(n + 1):
        p2x, p2y = polygon[i % n]
        if y > min(p1y, p2y):
            if y <= max(p1y, p2y):
                if x <= max(p1x, p2x):
                    if p1y != p2y:
                        xinters = (y - p1y) * (p2x - p1x) / (p2y - p1y) + p1x
                    if p1x == p2x or x <= xinters:
                        inside = not inside
        p1x, p1y = p2x, p2y

    return inside


def plot_gait_patterns():
    """绘制不同步态的相位图"""
    fig, axes = plt.subplots(2, 3, figsize=(15, 10))
    axes = axes.flatten()

    gait_types = ['crawl', 'trot', 'pace', 'bound', 'pronk']
    gait_names = ['爬行步态', '小跑步态', '配速步态', '奔跑步态', '跳跃步态']

    leg_names = ['RF', 'LF', 'RH', 'LH']
    colors = ['red', 'blue', 'green', 'orange']

    T_gait = 1.0
    t = np.linspace(0, 2*T_gait, 200)

    for idx, (gait_type, gait_name) in enumerate(zip(gait_types, gait_names)):
        ax = axes[idx]
        gait = QuadrupedGait(gait_type=gait_type, T_gait=T_gait)

        # 绘制每条腿的状态
        for leg_id in range(4):
            states = []
            for ti in t:
                state = gait.get_leg_state(ti, leg_id)
                states.append(1 if state == 'stance' else 0)

            # 偏移显示
            offset = leg_id * 1.2
            ax.fill_between(t, offset, offset + np.array(states) * 0.8,
                           alpha=0.7, color=colors[leg_id], label=leg_names[leg_id])
            ax.axhline(y=offset, color='gray', linestyle='--', alpha=0.3)

        ax.set_xlabel('时间 (s)', fontsize=11)
        ax.set_ylabel('腿部状态', fontsize=11)
        ax.set_title(f'{gait_name}\n(占空因子={gait.duty_factor})', fontsize=12)
        ax.set_xlim(0, 2*T_gait)
        ax.set_ylim(-0.2, 5)
        ax.set_yticks([0.4, 1.6, 2.8, 4.0])
        ax.set_yticklabels(leg_names)
        ax.legend(loc='upper right', fontsize=9)
        ax.grid(True, alpha=0.3, axis='x')

    # 最后一个子图显示图例说明
    ax = axes[5]
    ax.axis('off')
    ax.text(0.5, 0.8, '步态类型说明', fontsize=14, ha='center', fontweight='bold')

    descriptions = [
        '爬行步态 (Crawl): 依次移动每条腿，始终有3条腿支撑',
        '小跑步态 (Trot): 对角腿同步运动，动态稳定',
        '配速步态 (Pace): 同侧腿同步运动，横向稳定',
        '奔跑步态 (Bound): 前后腿分别同步，速度快',
        '跳跃步态 (Pronk): 四条腿同时运动，适合越障'
    ]

    for i, desc in enumerate(descriptions):
        ax.text(0.1, 0.6 - i*0.12, desc, fontsize=10, va='top')

    plt.tight_layout()
    plt.savefig('D:\\文档\\多体动力学\\主题045\\figure1_gait_patterns.png', dpi=150, bbox_inches='tight')
    plt.close()
    print("图1已保存: 步态模式对比")


def plot_foot_trajectories():
    """绘制足端轨迹"""
    fig, axes = plt.subplots(2, 2, figsize=(14, 10))

    gait = QuadrupedGait(gait_type='trot', T_gait=0.5)
    T_gait = gait.T_gait
    t = np.linspace(0, 2*T_gait, 200)

    # 左上图：足端高度轨迹
    ax1 = axes[0, 0]

    for leg_id in range(4):
        heights = []
        phases = []
        for ti in t:
            traj, state = gait.generate_foot_trajectory(ti, leg_id, step_length=0.1, step_height=0.05)
            heights.append(traj[2])
            phases.append(gait.get_leg_phase(ti, leg_id))

        ax1.plot(t, heights, linewidth=2, label=f'Leg {leg_id}')

    ax1.set_xlabel('时间 (s)', fontsize=12)
    ax1.set_ylabel('足端高度 (m)', fontsize=12)
    ax1.set_title('足端垂直轨迹（小跑步态）', fontsize=14)
    ax1.legend(loc='upper right')
    ax1.grid(True, alpha=0.3)

    # 右上图：足端水平轨迹
    ax2 = axes[0, 1]

    for leg_id in range(4):
        x_pos = []
        for ti in t:
            traj, state = gait.generate_foot_trajectory(ti, leg_id, step_length=0.1, step_height=0.05)
            x_pos.append(traj[0])

        ax2.plot(t, x_pos, linewidth=2, label=f'Leg {leg_id}')

    ax2.set_xlabel('时间 (s)', fontsize=12)
    ax2.set_ylabel('足端水平位置 (m)', fontsize=12)
    ax2.set_title('足端水平轨迹（小跑步态）', fontsize=14)
    ax2.legend(loc='upper right')
    ax2.grid(True, alpha=0.3)

    # 左下图：足端轨迹（x-z平面）
    ax3 = axes[1, 0]

    for leg_id in range(4):
        x_pos = []
        z_pos = []
        for ti in t[:100]:  # 一个周期
            traj, state = gait.generate_foot_trajectory(ti, leg_id, step_length=0.1, step_height=0.05)
            x_pos.append(traj[0])
            z_pos.append(traj[2])

        ax3.plot(x_pos, z_pos, linewidth=2, label=f'Leg {leg_id}')
        ax3.scatter([x_pos[0]], [z_pos[0]], s=50, marker='o')

    ax3.set_xlabel('水平位置 (m)', fontsize=12)
    ax3.set_ylabel('高度 (m)', fontsize=12)
    ax3.set_title('足端轨迹（x-z平面）', fontsize=14)
    ax3.legend(loc='upper right')
    ax3.grid(True, alpha=0.3)
    ax3.set_aspect('equal')

    # 右下图：不同步态的足端轨迹对比
    ax4 = axes[1, 1]

    gait_types = ['crawl', 'trot', 'bound']
    colors = ['blue', 'red', 'green']

    for gait_type, color in zip(gait_types, colors):
        gait = QuadrupedGait(gait_type=gait_type, T_gait=0.5)
        t_one = np.linspace(0, gait.T_gait, 100)

        x_pos = []
        z_pos = []
        for ti in t_one:
            traj, state = gait.generate_foot_trajectory(ti, 0, step_length=0.1, step_height=0.05)
            x_pos.append(traj[0])
            z_pos.append(traj[2])

        ax4.plot(x_pos, z_pos, linewidth=2, color=color, label=f'{gait_type}')

    ax4.set_xlabel('水平位置 (m)', fontsize=12)
    ax4.set_ylabel('高度 (m)', fontsize=12)
    ax4.set_title('不同步态的足端轨迹对比', fontsize=14)
    ax4.legend(loc='upper right')
    ax4.grid(True, alpha=0.3)
    ax4.set_aspect('equal')

    plt.tight_layout()
    plt.savefig('D:\\文档\\多体动力学\\主题045\\figure2_foot_trajectories.png', dpi=150, bbox_inches='tight')
    plt.close()
    print("图2已保存: 足端轨迹分析")


def plot_stability_analysis():
    """绘制稳定性分析"""
    fig, axes = plt.subplots(2, 2, figsize=(14, 10))

    robot = QuadrupedRobot()

    # 左上图：支撑多边形示例
    ax1 = axes[0, 0]

    # 定义几种支撑配置
    configs = [
        {'name': '四脚支撑', 'feet': np.array([[0.3, 0.15], [0.3, -0.15], [-0.3, 0.15], [-0.3, -0.15]]), 'com': [0, 0]},
        {'name': '三角支撑', 'feet': np.array([[0.3, 0.15], [0.3, -0.15], [-0.3, 0.15]]), 'com': [0.05, 0.05]},
        {'name': '对角支撑', 'feet': np.array([[0.3, 0.15], [-0.3, -0.15]]), 'com': [0, 0]},
    ]

    for i, config in enumerate(configs):
        offset_x = i * 1.0
        feet = config['feet'] + [offset_x, 0]
        com = np.array(config['com']) + [offset_x, 0]

        # 绘制支撑多边形
        if len(feet) >= 3:
            hull = compute_convex_hull(feet)
            polygon = Polygon(hull, alpha=0.3, facecolor='lightgreen', edgecolor='green', linewidth=2)
            ax1.add_patch(polygon)

        # 绘制足端位置
        ax1.scatter(feet[:, 0], feet[:, 1], c='blue', s=100, marker='s', zorder=5)

        # 绘制质心
        color = 'green' if point_in_polygon(com, hull if len(feet) >= 3 else feet) else 'red'
        ax1.scatter([com[0]], [com[1]], c=color, s=150, marker='*', zorder=6)

        # 标注
        ax1.text(offset_x, -0.4, config['name'], ha='center', fontsize=10)

    ax1.set_xlim(-0.3, 2.5)
    ax1.set_ylim(-0.5, 0.5)
    ax1.set_aspect('equal')
    ax1.set_xlabel('X位置 (m)', fontsize=12)
    ax1.set_ylabel('Y位置 (m)', fontsize=12)
    ax1.set_title('支撑多边形示例', fontsize=14)
    ax1.grid(True, alpha=0.3)

    # 添加图例
    legend_elements = [
        plt.Line2D([0], [0], marker='s', color='w', markerfacecolor='blue', markersize=10, label='足端'),
        plt.Line2D([0], [0], marker='*', color='w', markerfacecolor='green', markersize=15, label='质心(稳定)'),
        plt.Line2D([0], [0], marker='*', color='w', markerfacecolor='red', markersize=15, label='质心(不稳定)')
    ]
    ax1.legend(handles=legend_elements, loc='upper right')

    # 右上图：步态稳定性裕度对比
    ax2 = axes[0, 1]

    gait_types = ['crawl', 'trot', 'pace', 'bound']
    gait_names = ['爬行', '小跑', '配速', '奔跑']

    for gait_type, gait_name in zip(gait_types, gait_names):
        gait = QuadrupedGait(gait_type=gait_type, T_gait=0.5)
        t = np.linspace(0, 2*gait.T_gait, 100)

        margins = []
        for ti in t:
            # 获取着地腿
            stance_legs = []
            foot_positions = []
            for leg_id in range(4):
                if gait.get_leg_state(ti, leg_id) == 'stance':
                    # 简化的足端位置
                    x = 0.3 if leg_id < 2 else -0.3
                    y = 0.15 if leg_id % 2 == 0 else -0.15
                    foot_positions.append([x, y])
                    stance_legs.append(leg_id)

            foot_positions = np.array(foot_positions)

            if len(foot_positions) >= 3:
                hull = compute_convex_hull(foot_positions)
                margin = compute_stability_margin(np.array([0, 0]), hull)
            else:
                margin = 0

            margins.append(margin)

        ax2.plot(t, margins, linewidth=2, label=gait_name)

    ax2.axhline(y=0, color='r', linestyle='--', linewidth=1, alpha=0.5)
    ax2.set_xlabel('时间 (s)', fontsize=12)
    ax2.set_ylabel('稳定性裕度 (m)', fontsize=12)
    ax2.set_title('不同步态的稳定性裕度', fontsize=14)
    ax2.legend(loc='upper right')
    ax2.grid(True, alpha=0.3)

    # 左下图：质心投影轨迹
    ax3 = axes[1, 0]

    # 模拟身体运动
    t = np.linspace(0, 3, 300)
    com_x = 0.05 * np.sin(2 * np.pi * t / 0.5)
    com_y = 0.03 * np.cos(2 * np.pi * t / 0.5)

    # 绘制支撑多边形（假设四脚支撑）
    feet = np.array([[0.3, 0.15], [0.3, -0.15], [-0.3, 0.15], [-0.3, -0.15]])
    hull = compute_convex_hull(feet)
    polygon = Polygon(hull, alpha=0.2, facecolor='lightgreen', edgecolor='green', linewidth=2)
    ax3.add_patch(polygon)

    # 绘制足端
    ax3.scatter(feet[:, 0], feet[:, 1], c='blue', s=100, marker='s', zorder=5)

    # 绘制质心轨迹
    scatter = ax3.scatter(com_x, com_y, c=t, cmap='viridis', s=20, alpha=0.7)
    plt.colorbar(scatter, ax=ax3, label='时间 (s)')

    ax3.set_xlim(-0.4, 0.4)
    ax3.set_ylim(-0.3, 0.3)
    ax3.set_aspect('equal')
    ax3.set_xlabel('X位置 (m)', fontsize=12)
    ax3.set_ylabel('Y位置 (m)', fontsize=12)
    ax3.set_title('质心在支撑多边形内的投影轨迹', fontsize=14)
    ax3.grid(True, alpha=0.3)

    # 右下图：稳定性裕度与速度的关系
    ax4 = axes[1, 1]

    # 模拟不同速度下的稳定性
    velocities = np.linspace(0, 2.0, 50)
    margins_crawl = []
    margins_trot = []

    for v in velocities:
        # 爬行步态：速度增加，稳定性降低
        margin_crawl = max(0.08 - 0.03 * v, 0.01)
        margins_crawl.append(margin_crawl)

        # 小跑步态：速度增加，稳定性降低更快
        margin_trot = max(0.05 - 0.04 * v, 0.005)
        margins_trot.append(margin_trot)

    ax4.plot(velocities, margins_crawl, 'b-', linewidth=2, label='爬行步态')
    ax4.plot(velocities, margins_trot, 'r-', linewidth=2, label='小跑步态')
    ax4.axhline(y=0.02, color='g', linestyle='--', linewidth=1.5, alpha=0.7, label='安全边界')

    ax4.set_xlabel('步行速度 (m/s)', fontsize=12)
    ax4.set_ylabel('稳定性裕度 (m)', fontsize=12)
    ax4.set_title('稳定性裕度与速度的关系', fontsize=14)
    ax4.legend(loc='upper right')
    ax4.grid(True, alpha=0.3)

    plt.tight_layout()
    plt.savefig('D:\\文档\\多体动力学\\主题045\\figure3_stability_analysis.png', dpi=150, bbox_inches='tight')
    plt.close()
    print("图3已保存: 稳定性分析")


def plot_quadruped_walking():
    """绘制四足机器人步行仿真"""
    fig, axes = plt.subplots(2, 2, figsize=(14, 12))

    robot = QuadrupedRobot()
    gait = QuadrupedGait(gait_type='trot', T_gait=0.5)

    # 左上图：机器人侧视图序列
    ax1 = axes[0, 0]

    def draw_robot_side_view(ax, body_x, body_z, leg_angles, x_offset=0, alpha=1.0):
        """绘制机器人侧视图"""
        # 身体
        body_rect = Rectangle((body_x - robot.body_length/2 + x_offset, body_z),
                              robot.body_length, robot.body_height,
                              fill=True, facecolor='lightgray', edgecolor='black',
                              linewidth=2, alpha=alpha)
        ax.add_patch(body_rect)

        # 腿部
        leg_x_offsets = [robot.body_length/2, robot.body_length/2, -robot.body_length/2, -robot.body_length/2]
        leg_colors = ['red', 'blue', 'red', 'blue']

        for i, (x_off, color) in enumerate(zip(leg_x_offsets, leg_colors)):
            hip_x = body_x + x_off + x_offset
            hip_z = body_z

            # 简化的腿部绘制
            q2, q3 = leg_angles[i][1], leg_angles[i][2]

            # 膝关节
            knee_x = hip_x + robot.L2 * np.sin(q2)
            knee_z = hip_z - robot.L2 * np.cos(q2)

            # 足端
            foot_x = knee_x + robot.L3 * np.sin(q2 + q3)
            foot_z = knee_z - robot.L3 * np.cos(q2 + q3)

            # 绘制腿部连杆
            ax.plot([hip_x, knee_x], [hip_z, knee_z], color=color, linewidth=3, alpha=alpha)
            ax.plot([knee_x, foot_x], [knee_z, foot_z], color=color, linewidth=3, alpha=alpha)

            # 绘制关节
            ax.plot(hip_x, hip_z, 'ko', markersize=6, alpha=alpha)
            ax.plot(knee_x, knee_z, 'o', color=color, markersize=4, alpha=alpha)
            ax.plot(foot_x, foot_z, 's', color=color, markersize=6, alpha=alpha)

    # 绘制几个时间点的机器人
    times = [0, 0.125, 0.25, 0.375]
    x_offsets = [0, 0.5, 1.0, 1.5]

    for t, x_off in zip(times, x_offsets):
        # 简化的关节角度
        leg_angles = []
        for leg_id in range(4):
            traj, state = gait.generate_foot_trajectory(t, leg_id, step_length=0.1, step_height=0.05)
            # 简化的逆运动学
            x, z = traj[0], traj[2]
            r = np.sqrt(x**2 + (0.4 + z)**2)
            if r <= robot.L2 + robot.L3:
                cos_q3 = (r**2 - robot.L2**2 - robot.L3**2) / (2 * robot.L2 * robot.L3)
                q3 = np.arccos(np.clip(cos_q3, -1, 1))
                alpha = np.arctan2(x, 0.4 + z)
                beta = np.arctan2(robot.L3 * np.sin(q3), robot.L2 + robot.L3 * np.cos(q3))
                q2 = alpha - beta
            else:
                q2, q3 = 0, 0
            leg_angles.append([0, q2, q3])

        draw_robot_side_view(ax1, t * 0.2, 0.4, leg_angles, x_offset=x_off)

    ax1.set_xlim(-0.3, 2.2)
    ax1.set_ylim(-0.1, 0.8)
    ax1.set_aspect('equal')
    ax1.set_xlabel('水平位置 (m)', fontsize=12)
    ax1.set_ylabel('高度 (m)', fontsize=12)
    ax1.set_title('四足机器人步行序列（侧视图）', fontsize=14)
    ax1.grid(True, alpha=0.3)

    # 添加图例
    legend_elements = [
        plt.Line2D([0], [0], color='red', linewidth=3, label='右腿'),
        plt.Line2D([0], [0], color='blue', linewidth=3, label='左腿'),
        mpatches.Patch(facecolor='lightgray', edgecolor='black', label='身体')
    ]
    ax1.legend(handles=legend_elements, loc='upper right')

    # 右上图：关节角度轨迹
    ax2 = axes[0, 1]

    t = np.linspace(0, 2, 200)

    # 简化的关节角度计算
    theta_hip = []
    theta_knee = []

    for ti in t:
        traj, state = gait.generate_foot_trajectory(ti, 0, step_length=0.1, step_height=0.05)
        x, z = traj[0], traj[2]
        r = np.sqrt(x**2 + (0.4 + z)**2)
        if r <= robot.L2 + robot.L3 and r >= abs(robot.L2 - robot.L3):
            cos_q3 = (r**2 - robot.L2**2 - robot.L3**2) / (2 * robot.L2 * robot.L3)
            q3 = np.arccos(np.clip(cos_q3, -1, 1))
            alpha = np.arctan2(x, 0.4 + z)
            beta = np.arctan2(robot.L3 * np.sin(q3), robot.L2 + robot.L3 * np.cos(q3))
            q2 = alpha - beta
        else:
            q2, q3 = 0, 0.5
        theta_hip.append(q2)
        theta_knee.append(q3)

    ax2.plot(t, np.degrees(theta_hip), 'b-', linewidth=2, label='髋关节')
    ax2.plot(t, np.degrees(theta_knee), 'r--', linewidth=2, label='膝关节')

    ax2.set_xlabel('时间 (s)', fontsize=12)
    ax2.set_ylabel('关节角度 (度)', fontsize=12)
    ax2.set_title('关节角度轨迹', fontsize=14)
    ax2.legend(loc='upper right')
    ax2.grid(True, alpha=0.3)

    # 左下图：身体位置和姿态
    ax3 = axes[1, 0]

    t = np.linspace(0, 3, 300)

    # 模拟身体运动
    body_x = 0.2 * t
    body_z = 0.4 + 0.02 * np.sin(4 * np.pi * t)
    body_pitch = 0.05 * np.sin(2 * np.pi * t / 0.5)

    ax3_twin = ax3.twinx()

    line1 = ax3.plot(t, body_x, 'b-', linewidth=2, label='X位置')
    line2 = ax3.plot(t, body_z, 'r-', linewidth=2, label='Z位置')
    line3 = ax3_twin.plot(t, np.degrees(body_pitch), 'g--', linewidth=2, label='俯仰角')

    ax3.set_xlabel('时间 (s)', fontsize=12)
    ax3.set_ylabel('位置 (m)', fontsize=12)
    ax3_twin.set_ylabel('俯仰角 (度)', fontsize=12, color='green')
    ax3.set_title('身体运动轨迹', fontsize=14)
    ax3.grid(True, alpha=0.3)

    lines = line1 + line2 + line3
    labels = [l.get_label() for l in lines]
    ax3.legend(lines, labels, loc='upper left')

    # 右下图：足端力分布
    ax4 = axes[1, 1]

    # 模拟足端接触力
    t = np.linspace(0, 1, 100)

    forces = []
    for leg_id in range(4):
        force = []
        for ti in t:
            state = gait.get_leg_state(ti, leg_id)
            if state == 'stance':
                # 简化的力计算
                f = 50 + 20 * np.sin(2 * np.pi * ti / gait.T_gait)
            else:
                f = 0
            force.append(f)
        forces.append(force)

    colors = ['red', 'blue', 'orange', 'green']
    leg_names = ['RF', 'LF', 'RH', 'LH']

    for i, (force, color, name) in enumerate(zip(forces, colors, leg_names)):
        ax4.plot(t, force, linewidth=2, color=color, label=name)

    ax4.set_xlabel('时间 (s)', fontsize=12)
    ax4.set_ylabel('接触力 (N)', fontsize=12)
    ax4.set_title('足端接触力分布', fontsize=14)
    ax4.legend(loc='upper right')
    ax4.grid(True, alpha=0.3)

    plt.tight_layout()
    plt.savefig('D:\\文档\\多体动力学\\主题045\\figure4_quadruped_walking.png', dpi=150, bbox_inches='tight')
    plt.close()
    print("图4已保存: 四足机器人步行仿真")


def plot_terrain_adaptation():
    """绘制地形适应分析"""
    fig, axes = plt.subplots(2, 2, figsize=(14, 10))

    # 左上图：平地行走
    ax1 = axes[0, 0]

    # 地面
    ax1.axhline(y=0, color='brown', linewidth=3)

    # 机器人身体
    body_rect = Rectangle((-0.3, 0.4), 0.6, 0.15, fill=True,
                          facecolor='lightgray', edgecolor='black', linewidth=2)
    ax1.add_patch(body_rect)

    # 腿部（简化）
    foot_positions = [[0.3, 0], [0.3, 0], [-0.3, 0], [-0.3, 0]]
    hip_positions = [[0.3, 0.4], [0.3, 0.4], [-0.3, 0.4], [-0.3, 0.4]]

    for hip, foot in zip(hip_positions, foot_positions):
        ax1.plot([hip[0], foot[0]], [hip[1], foot[1]], 'b-', linewidth=3)
        ax1.plot(foot[0], foot[1], 'bs', markersize=8)

    ax1.set_xlim(-0.6, 0.6)
    ax1.set_ylim(-0.1, 0.7)
    ax1.set_aspect('equal')
    ax1.set_title('平地行走', fontsize=14)
    ax1.grid(True, alpha=0.3)

    # 右上图：斜坡行走
    ax2 = axes[0, 1]

    # 斜坡地面
    slope_angle = np.radians(15)
    x_ground = np.linspace(-0.6, 0.6, 100)
    y_ground = np.tan(slope_angle) * x_ground
    ax2.plot(x_ground, y_ground, 'brown', linewidth=3)

    # 调整后的机器人（身体倾斜）
    body_center_x = 0
    body_center_y = 0.4 + np.tan(slope_angle) * body_center_x

    # 绘制倾斜的身体
    from matplotlib.transforms import Affine2D
    import matplotlib as mpl

    body_rect = Rectangle((-0.3, -0.075), 0.6, 0.15, fill=True,
                          facecolor='lightgray', edgecolor='black', linewidth=2)

    # 应用旋转变换
    t = mpl.transforms.Affine2D().rotate_deg_around(0, 0, np.degrees(slope_angle)) + ax2.transData
    body_rect.set_transform(t)
    ax2.add_patch(body_rect)

    # 绘制腿部（垂直于斜坡）
    for x_offset in [0.3, -0.3]:
        foot_x = body_center_x + x_offset
        foot_y = np.tan(slope_angle) * foot_x
        hip_x = foot_x - 0.1 * np.sin(slope_angle)
        hip_y = foot_y + 0.4 + 0.1 * np.cos(slope_angle)

        ax2.plot([hip_x, foot_x], [hip_y, foot_y], 'b-', linewidth=3)
        ax2.plot(foot_x, foot_y, 'bs', markersize=8)

    ax2.set_xlim(-0.6, 0.6)
    ax2.set_ylim(-0.2, 0.8)
    ax2.set_aspect('equal')
    ax2.set_title('斜坡行走（15°）', fontsize=14)
    ax2.grid(True, alpha=0.3)

    # 左下图：身体高度调节
    ax3 = axes[1, 0]

    # 不平整地形
    x_terrain = np.linspace(0, 3, 100)
    y_terrain = 0.05 * np.sin(2 * np.pi * x_terrain / 0.6)
    ax3.plot(x_terrain, y_terrain, 'brown', linewidth=2, label='地形')

    # 身体高度轨迹（保持恒定离地高度）
    body_height = y_terrain + 0.4
    ax3.plot(x_terrain, body_height, 'b-', linewidth=2, label='身体高度')

    # 足端轨迹（适应地形）
    for i in range(5):
        x_foot = i * 0.6
        y_foot = 0.05 * np.sin(2 * np.pi * x_foot / 0.6)
        ax3.plot([x_foot, x_foot], [y_foot, y_foot + 0.4], 'g--', alpha=0.5)
        ax3.plot(x_foot, y_foot, 'gs', markersize=8)

    ax3.set_xlabel('水平位置 (m)', fontsize=12)
    ax3.set_ylabel('高度 (m)', fontsize=12)
    ax3.set_title('地形适应：身体高度调节', fontsize=14)
    ax3.legend(loc='upper right')
    ax3.grid(True, alpha=0.3)

    # 右下图：姿态调节
    ax4 = axes[1, 1]

    t = np.linspace(0, 2, 200)

    # 模拟地形坡度变化
    slope = 10 * np.sin(np.pi * t)

    # 身体姿态调节（俯仰角跟踪坡度）
    body_pitch = slope + 2 * np.sin(4 * np.pi * t)  # 加上一些主动调节

    # 滚转角（保持水平）
    body_roll = 2 * np.sin(2 * np.pi * t)

    ax4.plot(t, slope, 'b-', linewidth=2, label='地形坡度', alpha=0.5)
    ax4.plot(t, body_pitch, 'r-', linewidth=2, label='身体俯仰角')
    ax4.plot(t, body_roll, 'g--', linewidth=2, label='身体滚转角')

    ax4.set_xlabel('时间 (s)', fontsize=12)
    ax4.set_ylabel('角度 (度)', fontsize=12)
    ax4.set_title('姿态调节响应', fontsize=14)
    ax4.legend(loc='upper right')
    ax4.grid(True, alpha=0.3)

    plt.tight_layout()
    plt.savefig('D:\\文档\\多体动力学\\主题045\\figure5_terrain_adaptation.png', dpi=150, bbox_inches='tight')
    plt.close()
    print("图5已保存: 地形适应分析")


def main():
    """主函数：运行所有仿真"""
    print("=" * 60)
    print("主题045：四足机器人的运动仿真 - 仿真开始")
    print("=" * 60)

    # 创建输出目录
    import os
    output_dir = 'D:\\文档\\多体动力学\\主题045'
    os.makedirs(output_dir, exist_ok=True)

    # 运行各个仿真
    print("\n[1/5] 生成步态模式对比图...")
    plot_gait_patterns()

    print("\n[2/5] 生成足端轨迹分析...")
    plot_foot_trajectories()

    print("\n[3/5] 生成稳定性分析...")
    plot_stability_analysis()

    print("\n[4/5] 生成四足机器人步行仿真...")
    plot_quadruped_walking()

    print("\n[5/5] 生成地形适应分析...")
    plot_terrain_adaptation()

    print("\n" + "=" * 60)
    print("所有仿真完成！图片保存在:", output_dir)
    print("=" * 60)


if __name__ == '__main__':
    main()
