实现目标

设置网卡名称并添加PPPoE客户端

• 把4个网卡名称改一下

  • 可以用命令行

    • 点击左侧：New Terminal
    • 输入以下命令

    # 把原来名为ether1的网卡改为eth0，并增加注释lan
    /interface ethernet set [ find default-name=ether1 ] comment=lan disable-running-check=no name=eth0

    # 把原来名为ether2的网卡改为eth1，并增加注释lan
    /interface ethernet set [ find default-name=ether2 ] comment=lan disable-running-check=no name=eth1

    # 把原来名为ether3的网卡改为eth2，并增加注释lan
    /interface ethernet set [ find default-name=ether3 ] comment=lan disable-running-check=no name=eth2

    # 把原来名为ether4的网卡改为eth3，并增加注释wan
    /interface ethernet set [ find default-name=ether4 ] comment=wan disable-running-check=no name=eth3

    # 增加pppoe客户端，使用eth3接口，允许接口运行。用户名密码稍后填写
    /interface pppoe-client add add-default-route=yes comment=PPPoE disabled=no interface=eth3 name=pppoe

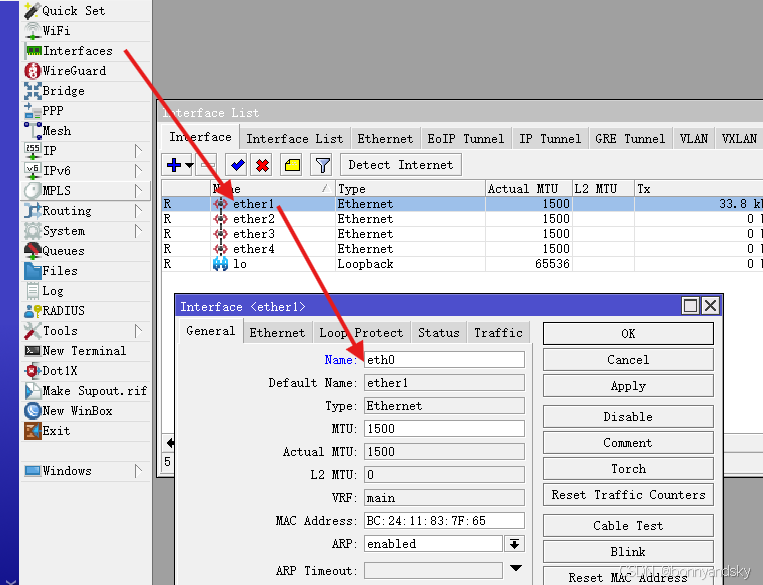

• 图形化操作

  • 备注在右侧的comment里
  • pppoe-client点左上角下拉箭头添加


建立lan的桥接

• 命令行

  #添加名为br-lan的bridge，并备注local bridge
  /interface bridge add comment="local bridge" name=br-lan

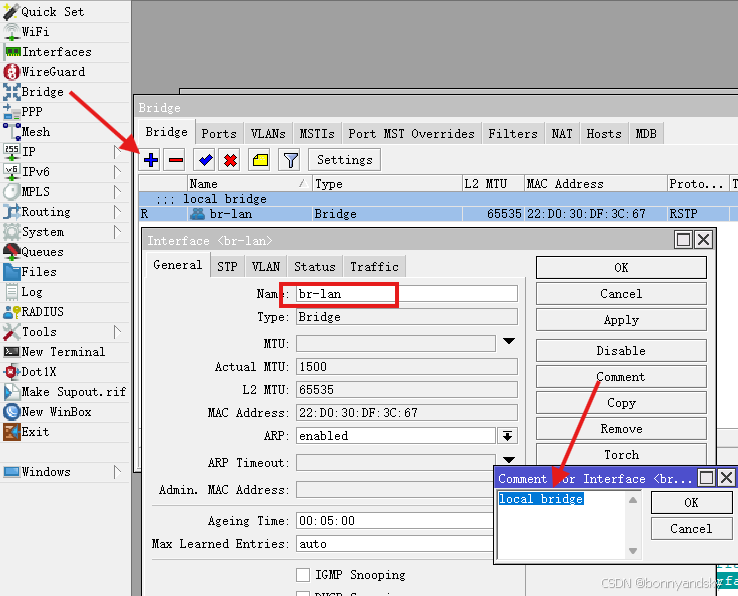

• 图形化


把eht0-2添加到br-lan

• 命令行

  #添加eth0-2到br-lan，并备注local bridge
  /interface bridge port add bridge=br-lan comment="local bridge" interface=eth0
  /interface bridge port add bridge=br-lan comment="local bridge" interface=eth1
  /interface bridge port add bridge=br-lan comment="local bridge" interface=eth2


• 图形化


定义接口列表

• 作用
  • 在 RouterOS 中，interface list 是一个用于管理和组织网络接口的工具。它允许用户创建接口列表（Interface Lists），并将多个接口组合在一起，以便在配置策略、规则或其他网络功能时更方便地引用这些接口集合。
  • interface list 的主要用途
    • 简化配置：通过将多个接口组合成一个列表，可以在配置规则（如防火墙规则、QoS 规则、VLAN 配置等）时，一次性引用整个列表，而不需要逐个指定每个接口。
    • 提高可维护性：当需要对一组接口进行相同的操作时，只需修改接口列表的内容，而不需要逐条修改每条规则，从而提高配置的可维护性。
    • 增强灵活性：可以根据需要动态调整接口列表中的成员，而无需重新配置依赖这些接口的规则。
• 命令行

  # 增加接口列表list
  /interface list add comment="defconf:lan list" name=LAN
  /interface list add comment="defconf:wan list" name=WAN
  # 为了通过路由器拨号后访问光猫，我用不到
  /interface list add comment="defconf:moden list" name=MODEN


  # 将指定接口interface添加到接口列表list
  /interface list member add comment="defconf:lan member" interface=br-lan list=LAN
  /interface list member add comment="defconf:wan member" interface=pppoe list=WAN

  # MODEN的interface接口需要改成wan口的名字，为了通过路由器拨号后访问光猫，我用不到
  /interface list member add comment="defconf:moden member" interface=eth3 list=MODEN


• 图形化

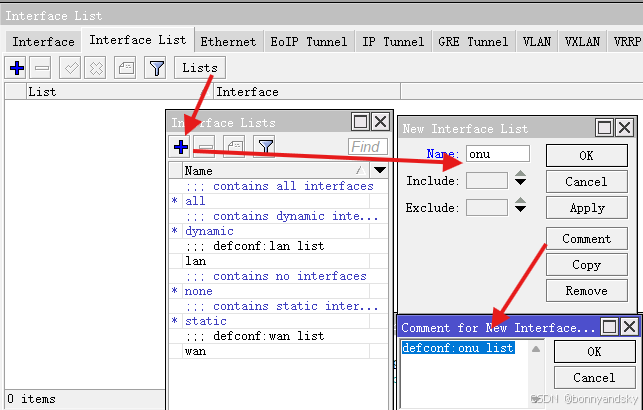

  • 增加l接口列表list （图内名字错误，以上面命令行为准）

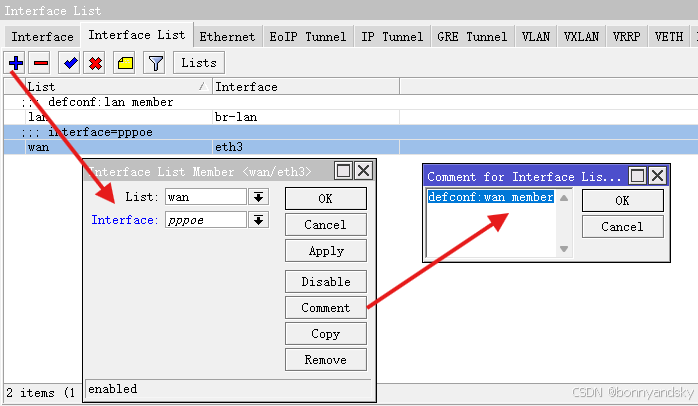

  • 将指定接口interface添加到接口列表list（图内名字错误，以上面命令行为准）


设置lan口IP

• 命令行

  # 给网桥br-lan添加本地IP地址
  /ip address add address=192.168.0.1/24 comment="defconf: local LAN IPv4 address" interface=br-lan network=192.168.0.0

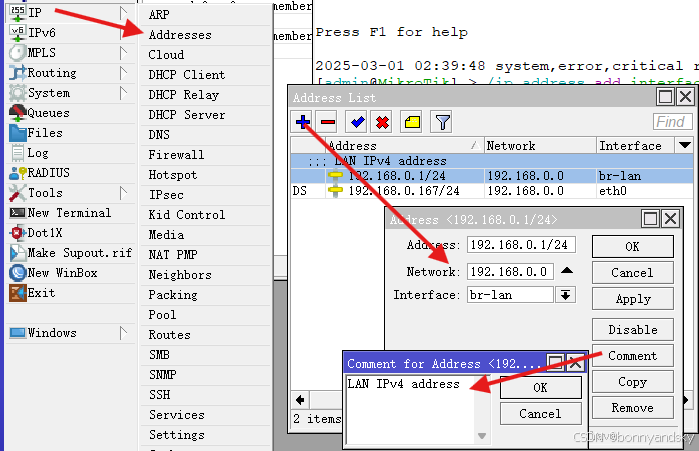

• 图形化（图内名字错误，以上面命令行为准）


设置wan口静态IP，透过路由器访问光猫用

• 命令行

  # 给eth3添加本地IP地址,interface为wan口的名字
  /ip address add address=192.168.1.10/24 comment="IPv4 for moden" interface=eth3 network=192.168.1.0


设置DHCP服务器

• 删除原有的DHCP客户端

• 增加DHCP服务器
  • 命令行

    # 添加名为pool1的地址池
    /ip pool add comment="defconf: Local LAN DHCP Pool" name=DHCP_pool1 ranges=192.168.0.150-192.168.0.199

    # 添加名为DHCP-Server的dhcp服务器，使用br-lan网桥，地址池使用pool1，注释为local LAN DHCP Server
    /ip dhcp-server add address-pool=DHCP_pool1 bootp-support=none comment="defconf: Local LAN DHCP Server" interface=br-lan lease-time=1d name=DHCP-Server
    #设置DHCP的网关
    /ip dhcp-server network add address=192.168.0.0/24 comment="defconf: Local LAN DHCP Network" dns-server=192.168.0.1 gateway=192.168.0.1 netmask=24


• 图形化

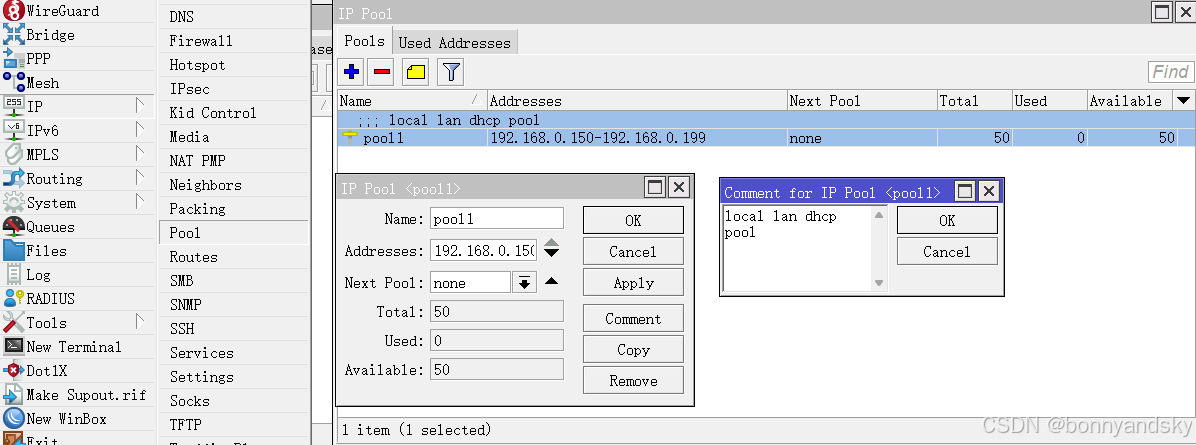

  • 添加地址池

  • 添加dhcp服务


配置DNS地址

• 命令行

  /ip dns set allow-remote-requests=yes cache-max-ttl=1d cache-size=1024KiB max-concurrent-queries=150 servers=233.5.5.5,119.29.29.29

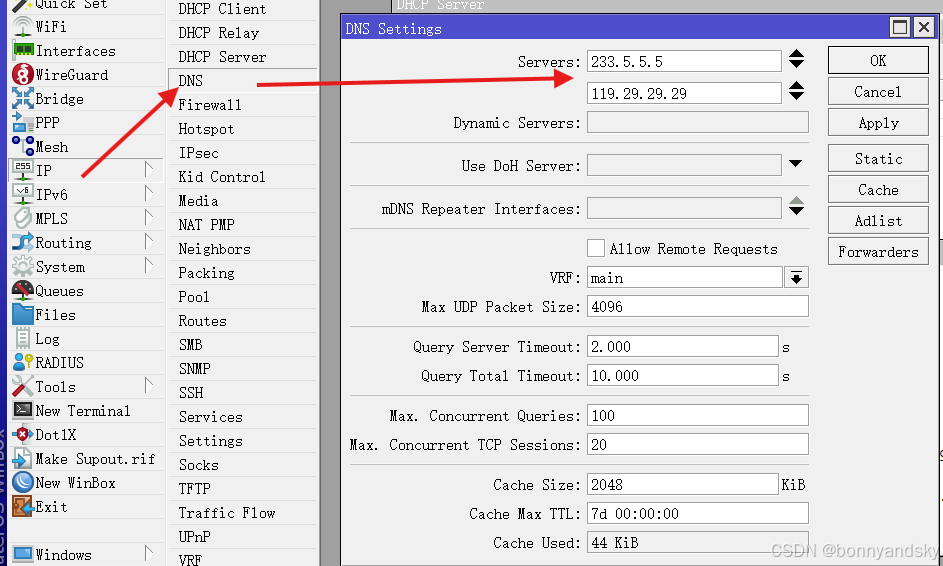

• 图形化


设置UPNP（可选，打开的话不能手动建立同端口映射，可能会有冲突）

• 命令行

  /ip upnp set enabled=yes
  /ip upnp interfaces add interface=br-lan type=internal
  /ip upnp interfaces add interface=pppoe type=external


配置动态伪装（源地址转换）

• 命令行

  /ip firewall nat add action=masquerade chain=srcnat comment="defconf: masquerade IPv4" out-interface-list=WAN
  #连接光猫用
  /ip firewall nat add action=masquerade chain=srcnat comment="modemconf: Access To Modem" dst-address-list=local_moden_ipv4 out-interface-		list=MODEN src-address-list=local_LAN_ipv4


• 图形化


配置MSS

• 命令行

  /ip firewall mangle add action=change-mss chain=forward comment="defconf: IPv4 mss for WAN" new-mss=clamp-to-pmtu protocol=tcp tcp-flags=syn
   #连接光猫用
  /ip firewall mangle add action=accept chain=prerouting comment="onuconf: access to moden" dst-address-list=local_moden_ipv4 src-address-list=local_LAN_ipv4
