基于 Arduino 控制、搭载 6.5 寸无刷轮毂电机的自动跟随智能机器人底盘，是当前中小型移动机器人领域中极具代表性的工程方案。该方案将高效的动力源（BLDC 轮毂电机）与嵌入式控制（Arduino）深度融合，通过一体化的机械电气设计，实现了底盘的高集成度与强机动性。

一、主要特点
1、一体化高集成度动力单元

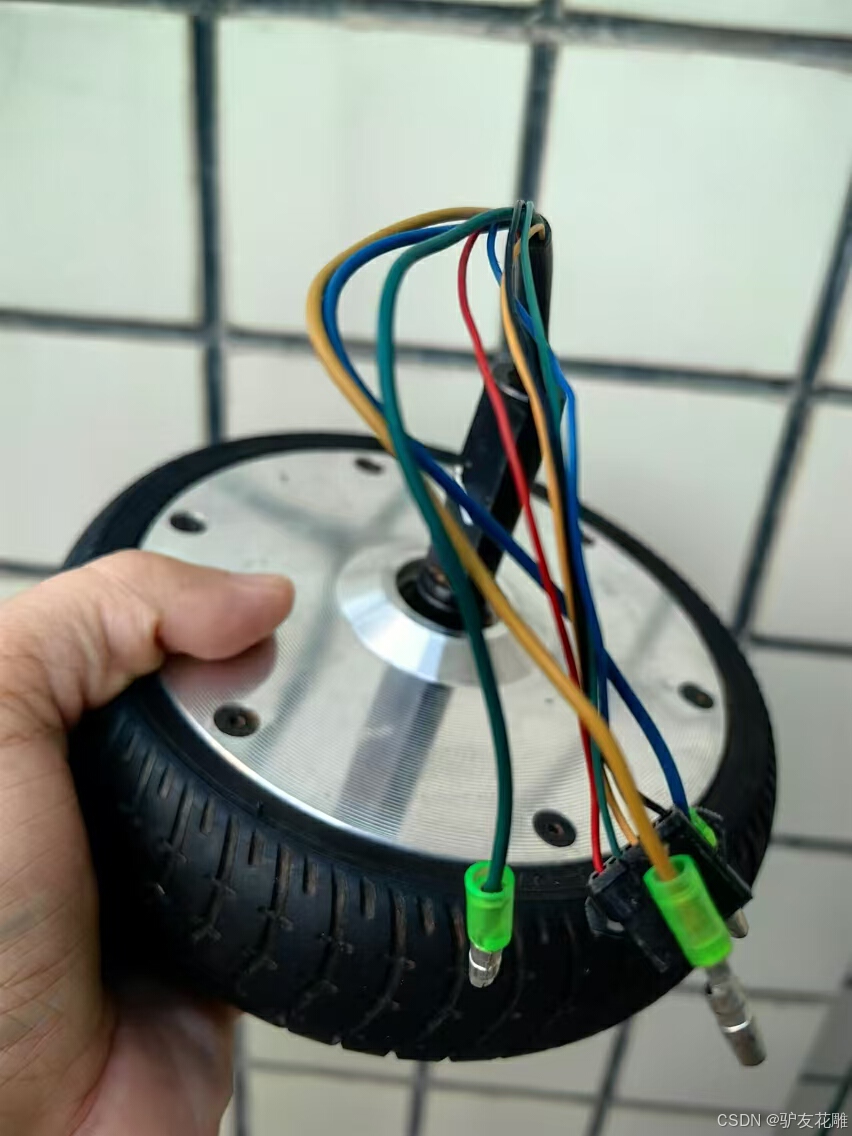

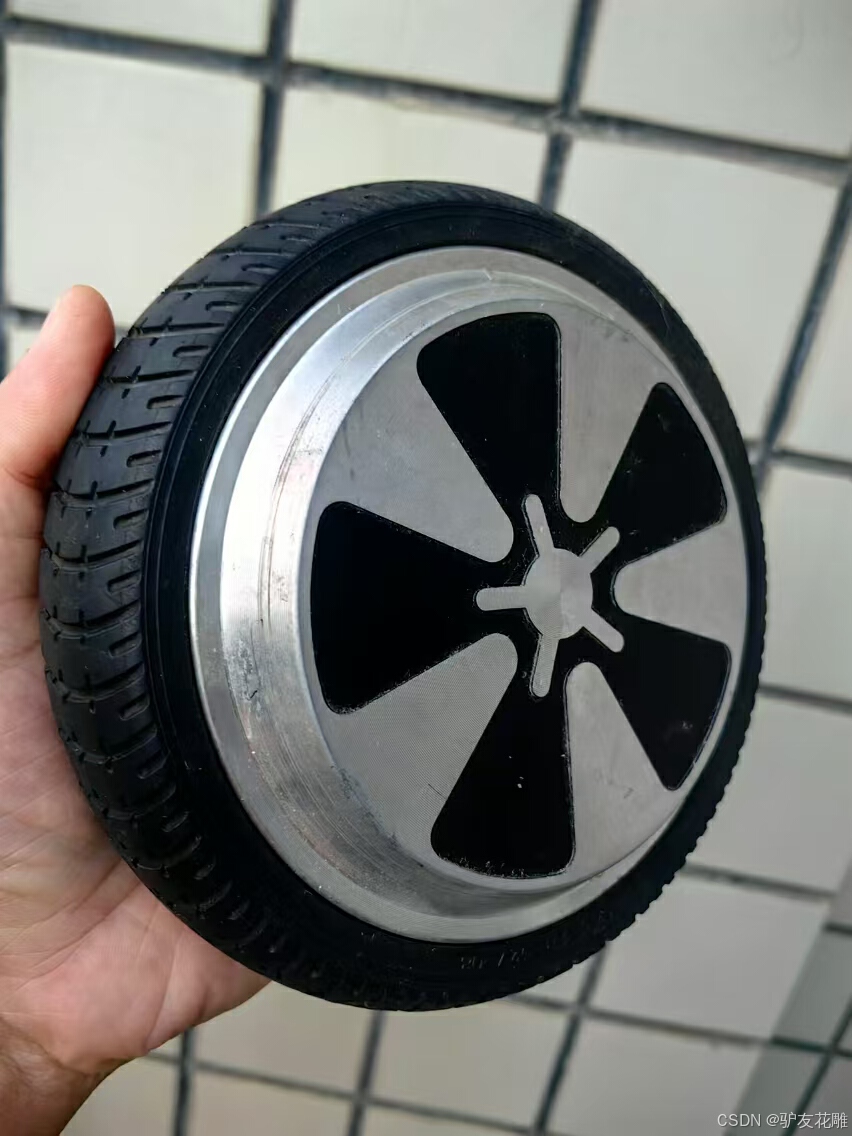

6.5 寸无刷轮毂电机是该底盘的核心执行元件，其结构设计决定了系统的整体性能边界。
机电集成化： 将无刷直流电机、行星减速器、轮毂及轴承集成于轮辋内部，省去了皮带、链条或联轴器等中间传动环节。这种“直驱”特性不仅结构紧凑、外观整洁，还大幅提升了传动效率（>85%），减少了机械磨损与维护成本。
大扭矩低速输出： 内置的减速机构（通常速比在 1:10 ~ 1:30 之间）使得电机能够在低转速下输出大扭矩，非常适合驱动负载在 50~200kg 级别的中小型机器人底盘，具备良好的爬坡能力（如 10° 坡度）和越障能力。
标准化接口： 6.5 寸（约 165mm 直径）是行业内的“黄金尺寸”，其轴径（通常 16mm）和安装孔位标准化，便于在不同底盘结构间互换与维护。
2、高效率与长续航能力
无刷直流电机的电气特性为户外或大范围作业提供了保障。
能效优势： 相较于有刷电机，BLDC 电机无电刷摩擦损耗，发热量低，续航时间显著延长。配合 FOC（磁场定向控制）驱动器，能进一步降低噪音与转矩脉动，实现平稳运行。
再生制动： 在自动跟随过程中频繁的启停工况下，BLDC 电机可进入发电模式，将动能回馈至电池，不仅提升了能源利用率，也为紧急制动提供了冗余安全保障。
3、基于多传感器融合的跟随算法
“自动跟随”功能的实现依赖于复杂的感知与控制闭环。
异构传感器协同： 通常结合 UWB（超宽带）、视觉（OpenMV/ESP32-CAM）、激光雷达或 RFID 等多种传感器。例如，UWB 提供高精度的相对距离与方位角，视觉传感器进行目标识别与特征匹配，两者数据融合可有效克服单一传感器的盲区（如 UWB 的多径效应、视觉的光照敏感性）。
动态轨迹规划： Arduino（或协同的高性能处理器）根据传感器反馈的目标相对位姿，实时解算底盘的线速度与角速度指令，通过差速转向（Differential Drive）控制左右轮毂电机，实现平滑的跟随运动。

二、应用场景
该底盘凭借其高可靠性与适中的负载能力，在多个领域展现出广泛应用前景：
1、智能物流与仓储 AGV： 作为轻型自动导引车的底盘，用于电商仓库或工厂车间的物料搬运。其自动跟随功能可辅助工人进行拣货作业，实现“人机协同”搬运，减轻劳动强度。
2、室外巡检与安防： 搭载检测仪器或监控设备，应用于园区、变电站或油田等场景。6.5 寸轮毂电机的高通过性使其能适应草地、砂石等非平整路面，执行自主巡逻或定点跟随任务。
3、服务机器人平台： 在酒店、餐厅或展厅中作为移动服务底盘，自动跟随引导客人，或在医院中用于运送药品、餐食及医疗垃圾，减少交叉感染风险。
4、科研与教育原型： 由于其模块化程度高、控制接口开放，常被高校及科研机构用作移动机器人算法（如 SLAM、多机协同、强化学习）的验证平台。

三、 注意事项
在开发与部署该系统时，需重点关注以下工程细节：
1、控制系统的算力分配与实时性
主控选型： Arduino Uno/Nano 的算力难以独立承担复杂的传感器数据融合与路径规划算法。建议采用“双核架构”：由高性能板卡（如 Jetson Nano、Raspberry Pi）负责上层感知与规划，Arduino 作为下位机专注于底层电机的 PID 闭环控制与紧急制动逻辑，通过串口或 CAN 总线通信。
通信延迟： 跟随算法的控制周期必须稳定且低延迟（<50ms），否则会导致跟随轨迹震荡或响应迟缓。
电源管理与电磁兼容（EMC）
电源隔离： 轮毂电机启动电流大，易对控制电路造成干扰。必须使用隔离 DC-DC 模块为 Arduino 供电，并确保电机电源线与信号线分开走线，必要时加装磁环滤波。
2、电池选型： 需选用高倍率放电的锂电池组（如 24V/36V 系统），并配备电池管理系统（BMS）防止过充过放。
机械安装与防护
减震设计： 虽然轮毂电机内置减震，但底盘与电机连接处仍需考虑缓冲设计，以保护内部精密的霍尔传感器与编码器。
防护等级： 户外使用需确保电机接线口、轴承部位的防水防尘（IP65 以上），防止雨水或粉尘侵入导致电机内部短路或轴承卡死。
3、安全与故障冗余
紧急制动： 必须设计硬件急停按钮，并在软件中设置超时检测（Watchdog）。当通信中断或传感器失效时，系统应自动触发电子刹车（再生制动）并抱闸，防止“飞车”事故。
过温保护： 在长时间爬坡或堵转工况下，需监测电机绕组温度（利用内置热敏电阻），一旦超温立即降额运行或停机。

1、基于超声波与PID控制的简单跟随机器人

#include <SimpleFOC.h>
#include <NewPing.h>

// 电机与驱动配置
BLDCMotor motorLeft(7);
BLDCDriver3PWM driverLeft(3, 5, 6, 11);
BLDCMotor motorRight(8);
BLDCDriver3PWM driverRight(9, 10, 12, 13);

// 超声波传感器配置
NewPing sonar(2, 4, 400); // 触发引脚2，回波引脚4，最大距离400cm

// PID参数
double Kp = 0.5, Ki = 0.1, Kd = 0.2;
double targetDistance = 100; // 目标跟随距离（cm）
double error = 0, integral = 0, lastError = 0;

void setup() {
  Serial.begin(9600);
  // 初始化电机
  motorLeft.linkDriver(&driverLeft);
  motorRight.linkDriver(&driverRight);
  motorLeft.initFOC();
  motorRight.initFOC();
}

void loop() {
  // 读取超声波距离
  unsigned int distance = sonar.ping_cm();
  if (distance == 0) distance = 400; // 超出范围设为最大值

  // PID计算
  error = targetDistance - distance;
  integral += error;
  double derivative = error - lastError;
  double output = Kp * error + Ki * integral + Kd * derivative;
  lastError = error;

  // 电机控制（差速转向）
  if (output > 0) {
    // 目标在前方，前进并微调方向
    motorLeft.target = 100 + output;
    motorRight.target = 100 - output;
  } else {
    // 目标过近，后退
    motorLeft.target = -50;
    motorRight.target = -50;
  }

  motorLeft.loopFOC();
  motorRight.loopFOC();
  motorLeft.move();
  motorRight.move();

  Serial.print("Distance: "); Serial.print(distance);
  Serial.print(" Output: "); Serial.println(output);
  delay(50);
}

2、融合IMU与编码器的闭环跟随（需MPU6050和轮毂电机编码器）

#include <SimpleFOC.h>
#include <Wire.h>
#include <MPU6050.h>

// 电机与编码器配置
BLDCMotor motorLeft(7);
BLDCDriver3PWM driverLeft(3, 5, 6, 11);
Encoder encoderLeft(2, 4); // 编码器A/B相
BLDCMotor motorRight(8);
BLDCDriver3PWM driverRight(9, 10, 12, 13);
Encoder encoderRight(A0, A1);

// IMU配置
MPU6050 mpu;
float targetAngle = 0; // 目标方向角（相对于初始方向）

void setup() {
  Serial.begin(9600);
  Wire.begin();
  mpu.initialize();

  // 初始化电机与编码器
  motorLeft.linkDriver(&driverLeft);
  motorLeft.linkSensor(&encoderLeft);
  motorRight.linkDriver(&driverRight);
  motorRight.linkSensor(&encoderRight);
  motorLeft.initFOC();
  motorRight.initFOC();
}

void loop() {
  // 读取IMU方向（简化版，实际需融合陀螺仪与加速度计）
  int16_t gx, gy, gz;
  mpu.getRotation(&gx, &gy, &gz);
  float currentAngle = gz * 0.0075; // 假设Z轴为方向角（需校准）

  // 方向PID控制
  float angleError = targetAngle - currentAngle;
  float angularVelocity = angleError * 0.5; // 简化P控制

  // 电机差速转向
  motorLeft.target = 100 + angularVelocity;
  motorRight.target = 100 - angularVelocity;

  motorLeft.loopFOC();
  motorRight.loopFOC();
  motorLeft.move();
  motorRight.move();

  Serial.print("Angle: "); Serial.print(currentAngle);
  Serial.print(" Error: "); Serial.println(angleError);
  delay(20);
}

3、多传感器融合（超声波+IMU+视觉标记）的复杂跟随

#include <SimpleFOC.h>
#include <NewPing.h>
#include <Wire.h>
#include <MPU6050.h>
#include <OpenMV.h> // 假设使用OpenMV摄像头模块

// 电机配置同上
BLDCMotor motorLeft(7), motorRight(8);
BLDCDriver3PWM driverLeft(3, 5, 6, 11), driverRight(9, 10, 12, 13);

// 传感器配置
NewPing sonar(2, 4, 400);
MPU6050 mpu;
OpenMV camera; // 模拟OpenMV接口

// 融合参数
float targetX = 0, targetY = 0; // 视觉标记坐标（需通过摄像头解析）
float lastErrorX = 0, lastErrorY = 0;

void setup() {
  Serial.begin(9600);
  Wire.begin();
  mpu.initialize();
  camera.begin(9600); // 假设摄像头通过串口通信
}

void loop() {
  // 1. 读取超声波距离
  float distance = sonar.ping_cm();

  // 2. 读取视觉标记坐标（简化版，实际需解析摄像头数据）
  if (camera.available()) {
    targetX = camera.parseFloat(); // 假设摄像头发送"X,Y"格式数据
    targetY = camera.parseFloat();
  }

  // 3. 融合控制（示例：仅使用X轴方向）
  float errorX = targetX; // 假设目标在正前方时X=0
  float derivativeX = errorX - lastErrorX;
  float outputX = 0.3 * errorX + 0.1 * derivativeX; // 简化PD控制
  lastErrorX = errorX;

  // 4. 电机控制（结合距离与方向）
  if (distance > 50) { // 目标过远，前进
    motorLeft.target = 100 + outputX;
    motorRight.target = 100 - outputX;
  } else { // 目标过近，停止
    motorLeft.target = 0;
    motorRight.target = 0;
  }

  motorLeft.loopFOC();
  motorRight.loopFOC();
  motorLeft.move();
  motorRight.move();

  delay(30);
}

要点解读
传感器融合是核心
单一传感器（如超声波）易受环境干扰（如反光表面），需结合IMU（方向补偿）、视觉（精确定位）或编码器（里程计）提高鲁棒性。
示例中案例3通过融合超声波距离与视觉坐标，实现更稳定的跟随。
闭环控制必不可少
开环控制（如固定PWM输出）无法适应负载变化或地面不平。
案例1/2使用PID算法动态调整电机速度，确保实际行为与目标一致。
电机驱动需匹配BLDC特性
6.5寸轮毂电机需专用驱动器（如FOC或方波ESC），直接接Arduino无法工作。
代码中通过BLDCDriver3PWM类配置驱动器引脚与PWM频率。
实时性与计算资源平衡
Arduino（如Uno）算力有限，复杂算法（如SLAM）需外接协处理器（如ESP32或Raspberry Pi）。
案例中仅实现基础PID，高级功能需分层架构（如主控运行SLAM，Arduino负责底层控制）。
安全机制与异常处理
需监测电机电流（防堵转）、电池电压（防过放）、传感器故障（如超声波超时）。
示例中未体现，但实际需添加如if (distance == 0) { emergencyStop(); }的逻辑。

4、仓储货物跟随机器人（扫码引导+二维码目标跟随）
场景定位：适用于仓库、电商分拣中心，机器人跟随搬运车或工人，精准追踪预设二维码标识的目标（如货架标签、货物托盘），实现货物的自动跟随与定点停靠，核心需求是二维码识别+轮毂电机差速转向+跟随距离控制，6.5寸轮毂电机可直接驱动轮体，简化传动结构，提升底盘可靠性。
硬件配置：Arduino Mega2560（扩展引脚满足多传感器）、TC-1280二维码识别模块（串口通信，识别距离10-30cm）、6.5寸无刷轮毂电机2个（集成霍尔传感器，支持速度闭环控制）、超声波距离传感器（HC-SR04，辅助判断目标距离）、舵机（控制二维码模块旋转，扩大识别范围）。
核心逻辑：
目标锁定：通过舵机带动二维码模块扫描，识别预设目标二维码后锁定跟踪；
距离与角度计算：超声波测目标距离，二维码模块自带角度偏移检测，计算目标相对于机器人的横向偏移；
轮毂电机控制：采用PID距离闭环+差速转向，距离远则加速，距离近则减速；横向偏移则通过左右轮毂电机差速修正航向，保持始终正对目标；
停靠逻辑：距离目标<10cm时停止轮毂电机，发送停靠确认信号（如蜂鸣器提示）。

#include <Servo.h>          // 舵机控制库
#include <NewPing.h>        // 超声波距离库

// 硬件引脚定义
#define LEFT_WHEEL_PWM 9     // 左轮毂电机PWM（接驱动模块）
#define LEFT_WHEEL_DIR 8     // 左电机方向控制
#define RIGHT_WHEEL_PWM 6    // 右轮毂电机PWM
#define RIGHT_WHEEL_DIR 5    // 右电机方向控制
#define QR_MODULE_TX 10       // 二维码模块TX
#define QR_MODULE_RX 11       // 二维码模块RX
#define ULTRA_TRIG 12         // 超声波触发
#define ULTRA_ECHO 13         // 超声波接收
#define SERVO_PIN 14         // 舵机控制（二维码模块旋转）
#define BUZZER_PIN 15         // 蜂鸣器（停靠提示）

// 全局变量
Servo qrServo;               // 舵机对象
NewPing ultrasonic(ULTRA_TRIG, ULTRA_ECHO, 300); // 超声波最大300cm
int followDistance = 50;      // 目标跟随距离（cm）
int qrCodeValid = 0;          // 二维码识别有效标志（0=未识别，1=已识别）
float leftSpeed = 0;          // 左轮毂电机PWM值
float rightSpeed = 0;          // 右轮毂电机PWM值
int offsetAngle = 0;           // 目标横向偏移角度（正为右偏，负为左偏）

void setup() {
  Serial.begin(9600);
  // 初始化轮毂电机引脚
  pinMode(LEFT_WHEEL_PWM, OUTPUT);
  pinMode(LEFT_WHEEL_DIR, OUTPUT);
  pinMode(RIGHT_WHEEL_PWM, OUTPUT);
  pinMode(RIGHT_WHEEL_DIR, OUTPUT);
  // 初始化舵机（二维码模块旋转）
  qrServo.attach(SERVO_PIN);
  qrServo.write(0);           // 初始位置0度
  // 初始化超声波
  pinMode(ULTRA_TRIG, OUTPUT);
  pinMode(ULTRA_ECHO, INPUT);
  // 初始化蜂鸣器
  pinMode(BUZZER_PIN, OUTPUT);
  // 启动二维码模块串口（硬件串口1，避免冲突）
  Serial1.begin(9600);
  Serial.println("仓储跟随机器人初始化完成");
}

void loop() {
  static unsigned long updateTime = 0;
  if (millis() - updateTime < 50) return; // 20Hz更新频率，避免过载
  updateTime = millis();

  // 1. 旋转舵机扫描二维码
  scanQRCode();
  if (!qrCodeValid) {
    // 未识别到目标，低速旋转扫描
    setMotorSpeed(30, 30);
    return;
  }

  // 2. 超声波测距+计算目标偏移
  calculateTargetParams();

  // 3. 跟随控制（距离+角度双闭环）
  if (followDistance > 10) {
    followControl();
  } else {
    // 停靠目标
    stopMotors();
    digitalWrite(BUZZER_PIN, HIGH);
    delay(1000);
    digitalWrite(BUZZER_PIN, LOW);
    qrCodeValid = 0; // 重置，准备下次扫描
  }

  // 4. 调试输出
  Serial.print("目标状态："); Serial.print(qrCodeValid ? "已锁定" : "扫描中");
  Serial.print(" 距离："); Serial.print(followDistance);
  Serial.print("cm 偏移："); Serial.print(offsetAngle);
  Serial.print("° 左速："); Serial.print(leftSpeed);
  Serial.print(" 右速："); Serial.println(rightSpeed);
}

// 扫描二维码（舵机带动模块旋转，扩大扫描范围）
void scanQRCode() {
  static int servoPos = 0;
  servoPos += 15;
  if (servoPos > 180) servoPos = 0;
  qrServo.write(servoPos);
  delay(50);

  // 读取二维码模块数据（假设模块返回"TARGET"表示识别成功）
  if (Serial1.available() > 0) {
    String data = Serial1.readStringUntil('\n');
    if (data.indexOf("TARGET") != -1) {
      qrCodeValid = 1;
      Serial.println("识别到目标二维码，开始锁定跟随");
    }
  }
}

// 计算目标距离与偏移角度
void calculateTargetParams() {
  // 超声波测目标距离
  int distance = ultrasonic.ping_cm();
  if (distance > 0 && distance < 300) {
    followDistance = distance;
  }

  // 计算目标横向偏移（简化逻辑：假设二维码模块安装高度固定，偏移量通过舵机角度估算）
  // 实际可根据模块自带的角度数据，此处简化为舵机角度映射
  int servoAngle = qrServo.read();
  offsetAngle = map(servoAngle, 0, 180, -30, 30); // 舵机0-180度对应偏移-30~30度
}

// 跟随控制（距离闭环+角度差速修正）
void followControl() {
  // 距离PID控制（简化为比例控制，根据距离调整基础速度）
  int distanceError = followDistance - 50; // 目标距离50cm，误差为实际-目标
  int baseSpeed = map(distanceError, 0, 100, 0, 200); // 误差越大，基础速度越高
  baseSpeed = constrain(baseSpeed, 30, 220);

  // 角度差速修正（偏移为正，右轮减速，左轮加速，左转修正）
  int angleCorrection = map(offsetAngle, -30, 30, 0, 50);
  if (offsetAngle > 0) {
    leftSpeed = baseSpeed + angleCorrection;
    rightSpeed = baseSpeed - angleCorrection;
  } else {
    leftSpeed = baseSpeed - angleCorrection;
    rightSpeed = baseSpeed + angleCorrection;
  }
  leftSpeed = constrain(leftSpeed, 30, 220);
  rightSpeed = constrain(rightSpeed, 30, 220);

  // 控制轮毂电机
  setMotorSpeed(leftSpeed, rightSpeed);
}

// 设置轮毂电机速度（PWM调速，正转为高电平，反转为低电平）
void setMotorSpeed(float leftPWM, float rightPWM) {
  // 左轮毂电机
  digitalWrite(LEFT_WHEEL_DIR, HIGH); // 正转
  analogWrite(LEFT_WHEEL_PWM, leftPWM);
  // 右轮毂电机
  digitalWrite(RIGHT_WHEEL_DIR, HIGH);
  analogWrite(RIGHT_WHEEL_PWM, rightPWM);
}

// 停止电机
void stopMotors() {
  analogWrite(LEFT_WHEEL_PWM, 0);
  analogWrite(RIGHT_WHEEL_PWM, 0);
  digitalWrite(LEFT_WHEEL_DIR, LOW);
  digitalWrite(RIGHT_WHEEL_DIR, LOW);
}

5、户外跟随服务机器人（人体跟随+避障绕行）
场景定位：适用于公园、园区、景区等户外场景，机器人跟随行人，自动避开障碍物（如树木、台阶、垃圾桶），实现“行人走哪，机器人跟哪”的灵活跟随，核心需求是人体红外感知+激光/超声波避障+轮毂电机灵活转向，6.5寸轮毂电机接地面积大，户外适应性强，可直接应对草地、石子路等复杂路面。
硬件配置：Arduino Mega2560、人体红外热释传感器（2个，左右对称安装，识别行人方位）、激光雷达（RPLIDAR A1，360°扫描，检测障碍物，可选低成本超声波阵列替代）、6.5寸无刷轮毂电机2个（带霍尔编码器，支持速度反馈）、锂电池（12V，支持户外续航）、蜂鸣器（避障预警）。
核心逻辑：
人体识别：左右人体红外传感器检测行人方位，判断行人在机器人左侧、右侧还是正前方；
避障检测：激光雷达扫描周围环境，识别障碍物距离与方位，判断是否需要绕行；
跟随与避障决策：无障碍物时，跟随行人（正前方则直行，侧方则差速转向）；有障碍物时，优先避障，避开后重新锁定行人继续跟随；
轮毂电机闭环控制：编码器反馈速度，通过PID控制轮毂电机速度，确保跟随稳定，不抖动。

#include <Wire.h>
#include <SPI.h>

// 硬件引脚定义（假设用超声波替代激光雷达，降低成本）
#define LEFT_WHEEL_PWM 9
#define LEFT_WHEEL_DIR 8
#define RIGHT_WHEEL_PWM 6
#define RIGHT_WHEEL_DIR 5
#define LEFT_IR_PIN 10        // 左侧人体红外
#define RIGHT_IR_PIN 11        // 右侧人体红外
#define FRONT_ULTRA_TRIG 12    // 前方超声波
#define FRONT_ULTRA_ECHO 13    // 前方超声波
#define LEFT_ULTRA_TRIG 14     // 左侧超声波
#define LEFT_ULTRA_ECHO 15     // 左侧超声波
#define RIGHT_ULTRA_TRIG 16    // 右侧超声波
#define RIGHT_ULTRA_ECHO 17    // 右侧超声波
#define BUZZER_PIN 18          // 避障蜂鸣器

// 全局变量
NewPing frontUltra(FRONT_ULTRA_TRIG, FRONT_ULTRA_ECHO, 300);
NewPing leftUltra(LEFT_ULTRA_TRIG, LEFT_ULTRA_ECHO, 300);
NewPing rightUltra(RIGHT_ULTRA_TRIG, RIGHT_ULTRA_ECHO, 300);

int followState = 0;          // 跟随状态（0=未检测到人，1=正前方，2=左侧，3=右侧，4=避障中）
int frontDistance = 0;         // 前方障碍物距离
int leftDistance = 0;          // 左侧障碍物距离
int rightDistance = 0;         // 右侧障碍物距离
int leftSpeed = 80;            // 左轮毂电机基础PWM
int rightSpeed = 80;           // 右轮毂电机基础PWM
const int SAFE_DISTANCE = 50;  // 安全避障距离（cm）
const int FOLLOW_DISTANCE = 80; // 跟随行人距离（cm，需配合距离传感器，此处简化）

void setup() {
  Serial.begin(9600);
  // 轮毂电机引脚
  pinMode(LEFT_WHEEL_PWM, OUTPUT);
  pinMode(LEFT_WHEEL_DIR, OUTPUT);
  pinMode(RIGHT_WHEEL_PWM, OUTPUT);
  pinMode(RIGHT_WHEEL_DIR, OUTPUT);
  // 人体红外引脚
  pinMode(LEFT_IR_PIN, INPUT);
  pinMode(RIGHT_IR_PIN, INPUT);
  // 避障蜂鸣器
  pinMode(BUZZER_PIN, OUTPUT);
  Serial.println("户外跟随机器人初始化完成");
}

void loop() {
  static unsigned long updateTime = 0;
  if (millis() - updateTime < 30) return; // 约30Hz更新，确保实时性
  updateTime = millis();

  // 1. 检测人体红外，判断行人方位
  detectHuman();

  // 2. 检测避障距离
  detectObstacles();

  // 3. 跟随与避障决策控制
  if (followState == 4) {
    // 避障模式
    obstacleAvoidance();
  } else if (followState == 1 || followState == 2 || followState == 3) {
    // 跟随模式
    humanFollow();
  } else {
    // 未检测到人，低速巡逻
    setMotorSpeed(30, 30);
  }

  // 4. 调试输出
  Serial.print("跟随状态：");
  switch(followState) {
    case 0: Serial.println("未检测到人"); break;
    case 1: Serial.println("正前方有人"); break;
    case 2: Serial.println("左侧有人"); break;
    case 3: Serial.println("右侧有人"); break;
    case 4: Serial.println("避障中"); break;
  }
  Serial.print("前方距离："); Serial.print(frontDistance);
  Serial.print(" 左侧距离："); Serial.print(leftDistance);
  Serial.print(" 右侧距离："); Serial.println(rightDistance);
}

// 检测人体方位
void detectHuman() {
  int leftIR = digitalRead(LEFT_IR_PIN);
  int rightIR = digitalRead(RIGHT_IR_PIN);

  if (leftIR == HIGH && rightIR == HIGH) {
    followState = 1; // 正前方（左右都检测到，判断行人在正前方）
  } else if (leftIR == HIGH && rightIR == LOW) {
    followState = 2; // 左侧
  } else if (leftIR == LOW && rightIR == HIGH) {
    followState = 3; // 右侧
  } else {
    followState = 0; // 未检测到
  }
}

// 检测障碍物距离
void detectObstacles() {
  frontDistance = frontUltra.ping_cm();
  leftDistance = leftUltra.ping_cm();
  rightDistance = rightUltra.ping_cm();
  // 无效距离处理（超过最大量程返回0）
  if (frontDistance <= 0 || frontDistance > 300) frontDistance = 300;
  if (leftDistance <= 0 || leftDistance > 300) leftDistance = 300;
  if (rightDistance <= 0 || rightDistance > 300) rightDistance = 300;
}

// 避障控制（优先绕行）
void obstacleAvoidance() {
  // 前方障碍物近，判断左右是否可绕行
  if (frontDistance < SAFE_DISTANCE) {
    digitalWrite(BUZZER_PIN, HIGH); // 预警
    if (leftDistance > rightDistance) {
      // 左侧距离远，向左侧绕行
      setMotorSpeed(60, 100); // 左慢右快，右转（绕左侧障碍物）
    } else if (rightDistance > leftDistance) {
      // 右侧距离远，向右侧绕行
      setMotorSpeed(100, 60); // 左快右慢，左转（绕右侧障碍物）
    } else {
      // 左右都近，后退再转向
      setMotorSpeed(-50, -50); // 后退
      delay(500);
      if (leftDistance > SAFE_DISTANCE) {
        setMotorSpeed(100, 60); // 左转
      } else {
        setMotorSpeed(60, 100); // 右转
      }
    }
  } else {
    // 避开障碍物，回到跟随模式
    followState = 1;
    digitalWrite(BUZZER_PIN, LOW);
  }
}

// 跟随行人控制
void humanFollow() {
  // 基础速度
  int baseSpeed = 80;
  switch (followState) {
    case 1: // 正前方，直行
      leftSpeed = baseSpeed;
      rightSpeed = baseSpeed;
      break;
    case 2: // 左侧，左转跟随（左快右慢）
      leftSpeed = baseSpeed + 20;
      rightSpeed = baseSpeed - 20;
      break;
    case 3: // 右侧，右转跟随（左慢右快）
      leftSpeed = baseSpeed - 20;
      rightSpeed = baseSpeed + 20;
      break;
  }
  // 检查前方是否需要避障
  if (frontDistance < SAFE_DISTANCE) {
    followState = 4; // 切换到避障模式
  } else {
    // 无障碍物，执行跟随
    setMotorSpeed(leftSpeed, rightSpeed);
  }
}

// 控制轮毂电机（支持正反转，后退功能）
void setMotorSpeed(int leftPWM, int rightPWM) {
  // 左轮毂电机（正转：DIR=HIGH，PWM>0；反转：DIR=LOW，PWM>0）
  if (leftPWM > 0) {
    digitalWrite(LEFT_WHEEL_DIR, HIGH);
    analogWrite(LEFT_WHEEL_PWM, leftPWM);
  } else {
    digitalWrite(LEFT_WHEEL_DIR, LOW);
    analogWrite(LEFT_WHEEL_PWM, -leftPWM);
  }
  // 右轮毂电机
  if (rightPWM > 0) {
    digitalWrite(RIGHT_WHEEL_DIR, HIGH);
    analogWrite(RIGHT_WHEEL_PWM, rightPWM);
  } else {
    digitalWrite(RIGHT_WHEEL_DIR, LOW);
    analogWrite(RIGHT_WHEEL_PWM, -rightPWM);
  }
}

6、工业巡检跟随机器人（预设轨迹+RFID定点跟随）
场景定位：适用于工厂、车间的工业巡检，机器人沿着预设RFID轨迹点跟随巡检人员，在关键巡检点（如设备、仪表）自动停留，采集数据（温度、压力），核心需求是RFID轨迹识别+轮毂电机轨迹跟踪+定点停靠，6.5寸无刷轮毂电机扭矩大，适合工厂水泥地面、金属地面，耐磨损、抗干扰。
硬件配置：Arduino Mega2560、RFID读卡器（EM4095，读取地面预埋RFID卡轨迹）、温度传感器（DS18B20，采集设备温度）、6.5寸无刷轮毂电机2个（带霍尔编码器）、OLED显示屏（显示巡检数据与跟随状态）、按键（手动切换巡检点）。
核心逻辑：
轨迹识别：地面预埋RFID卡，机器人经过时读取RFID ID，识别当前所在巡检点与目标巡检点；
轨迹跟踪：根据当前巡检点与目标巡检点的轨迹（预设为直线段），通过轮毂电机差速控制，跟踪轨迹；
定点跟随：到达目标巡检点后，停止电机，启动传感器采集数据，显示在OLED上，停留30秒后自动跟随巡检人员至下一个点；
手动干预：通过按键切换巡检点，应对临时需求，提升灵活性。

#include <OneWire.h>          // DS18B20温度传感器库
#include <DallasTemperature.h>
#include <Wire.h>
#include <Adafruit_SSD1306.h> // OLED显示屏库
#include <RFID.h>             // RFID读卡器库

// 硬件引脚定义
#define LEFT_WHEEL_PWM 9
#define LEFT_WHEEL_DIR 8
#define RIGHT_WHEEL_PWM 6
#define RIGHT_WHEEL_DIR 5
#define RFID_RST 10
#define RFID_CS 11
#define ONE_WIRE_PIN 12        // DS18B20数据引脚
#define OLED_RESET 13          // OLED复位（可不接，库默认处理）
#define KEY_PIN 14             // 按键（切换巡检点）

// 全局变量
RFID rfid(RFID_RST, RFID_CS); // RFID对象
OneWire oneWire(ONE_WIRE_PIN);
DallasTemperature sensors(&oneWire);
Adafruit_SSD1306 display(OLED_RESET); // OLED对象

// 预设巡检点RFID ID与坐标（简化为轨迹偏移量，实际可结合GPS）
struct CheckPoint {
  String rfidId;
  int trackOffset; // 轨迹偏移量（机器人相对于轨迹的左右偏移，正为右）
  bool isTarget;   // 是否为当前目标巡检点
} checkPoints[3] = {
  {"123456", 0, false}, // 起点
  {"234567", 10, false}, // 巡检点1
  {"345678", 0, false}   // 巡检点2（终点）
};
int currentCheckIndex = 0;     // 当前所在巡检点索引
int targetCheckIndex = 1;      // 目标巡检点索引
float trackOffset = 0;         // 当前轨迹偏移量
float leftSpeed = 80;
float rightSpeed = 80;
bool isSampling = false;       // 是否在采样（定点采集数据）
unsigned long samplingStart = 0;
const int SAMPLING_TIME = 30000; // 采样时间30秒

void setup() {
  Serial.begin(9600);
  // 初始化轮毂电机
  pinMode(LEFT_WHEEL_PWM, OUTPUT);
  pinMode(LEFT_WHEEL_DIR, OUTPUT);
  pinMode(RIGHT_WHEEL_PWM, OUTPUT);
  pinMode(RIGHT_WHEEL_DIR, OUTPUT);
  // 初始化RFID
  rfid.init();
  // 初始化温度传感器
  sensors.begin();
  // 初始化OLED
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C); // 0x3C为常见OLED地址
  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(WHITE);
  display.println("工业巡检机器人");
  display.display();
  // 初始化按键
  pinMode(KEY_PIN, INPUT_PULLUP);
  Serial.println("巡检跟随机器人初始化完成");
}

void loop() {
  static unsigned long updateTime = 0;
  if (millis() - updateTime < 40) return; // 25Hz更新
  updateTime = millis();

  // 1. 检测按键，手动切换巡检点
  checkKey();

  // 2. 读取RFID，识别当前巡检点
  recognizeCheckPoint();

  // 3. 轨迹跟踪与跟随控制
  if (!isSampling) {
    if (currentCheckIndex != targetCheckIndex) {
      trackFollowing(); // 跟踪轨迹至目标点
    } else {
      // 到达目标点，启动采样
      startSampling();
    }
  } else {
    // 采样中，检测是否完成
    checkSamplingComplete();
  }

  // 4. 更新OLED显示
  updateDisplay();

  // 5. 按键检测与状态调试
  if (digitalRead(KEY_PIN) == LOW) {
    delay(200); // 消抖
    targetCheckIndex = (targetCheckIndex + 1) % 3;
    Serial.print("手动切换目标巡检点："); Serial.println(targetCheckIndex);
  }
}

// 识别当前巡检点（读取RFID）
void recognizeCheckPoint() {
  if (rfid.readCard()) {
    String readId = rfid.getCardId();
    for (int i = 0; i < 3; i++) {
      if (readId == checkPoints[i].rfidId) {
        currentCheckIndex = i;
        checkPoints[i].isTarget = (i == targetCheckIndex);
        Serial.print("识别到巡检点："); Serial.print(i);
        Serial.print("，RFID ID："); Serial.println(readId);
        if (i == targetCheckIndex) {
          Serial.println("已到达目标巡检点，准备采样");
        }
        rfid.stopRead();
        break;
      }
    }
  }
}

// 轨迹跟踪控制（基于偏移量差速修正）
void trackFollowing() {
  int targetOffset = checkPoints[targetCheckIndex].trackOffset;
  float offsetError = targetOffset - trackOffset;
  // 偏移误差修正，误差为正，右轮加速，右转修正
  float correction = map(offsetError, -20, 20, -30, 30);
  leftSpeed = 80 - correction;
  rightSpeed = 80 + correction;
  leftSpeed = constrain(leftSpeed, 30, 180);
  rightSpeed = constrain(rightSpeed, 30, 180);

  // 控制轮毂电机
  digitalWrite(LEFT_WHEEL_DIR, HIGH);
  digitalWrite(RIGHT_WHEEL_DIR, HIGH);
  analogWrite(LEFT_WHEEL_PWM, leftSpeed);
  analogWrite(RIGHT_WHEEL_PWM, rightSpeed);

  // 模拟轨迹偏移变化（实际可通过编码器反馈计算偏移，此处简化）
  trackOffset += offsetError * 0.1;
  if (trackOffset > 20) trackOffset = 20;
  if (trackOffset < -20) trackOffset = -20;
}

// 启动采样（定点数据采集）
void startSampling() {
  isSampling = true;
  samplingStart = millis();
  stopMotors();
  Serial.println("开始采样，采集设备温度");
}

// 检查采样是否完成
void checkSamplingComplete() {
  if (millis() - samplingStart >= SAMPLING_TIME) {
    isSampling = false;
    // 自动切换至下一个巡检点
    targetCheckIndex = (targetCheckIndex + 1) % 3;
    Serial.print("采样完成，切换至巡检点："); Serial.println(targetCheckIndex);
    // 启动电机，跟随至下一个点
    setMotorSpeed(80, 80);
  }
}

// 更新OLED显示
void updateDisplay() {
  display.clearDisplay();
  display.setCursor(0, 0);
  display.print("当前巡检点：");
  display.print(currentCheckIndex);
  display.println(" 目标：" + String(targetCheckIndex));
  display.setCursor(0, 10);
  if (isSampling) {
    float remaining = (SAMPLING_TIME - (millis() - samplingStart)) / 1000;
    display.print("采样中，剩余：");
    display.print(remaining);
    display.println("s");
    // 读取温度
    sensors.requestTemperatures();
    float temp = sensors.getTempCByIndex(0);
    display.setCursor(0, 20);
    display.print("设备温度：");
    display.print(temp);
    display.println(" ℃");
  } else {
    display.print("跟踪轨迹中");
    display.println("偏移：" + String(trackOffset));
  }
  display.display();
}

// 检测按键
void checkKey() {
  // 已在loop开头处理按键，此处为占位，实际可扩展按键功能
}

// 停止电机
void stopMotors() {
  analogWrite(LEFT_WHEEL_PWM, 0);
  analogWrite(RIGHT_WHEEL_PWM, 0);
  digitalWrite(LEFT_WHEEL_DIR, LOW);
  digitalWrite(RIGHT_WHEEL_DIR, LOW);
}

// 设置电机速度
void setMotorSpeed(int leftPWM, int rightPWM) {
  digitalWrite(LEFT_WHEEL_DIR, HIGH);
  digitalWrite(RIGHT_WHEEL_DIR, HIGH);
  analogWrite(LEFT_WHEEL_PWM, leftPWM);
  analogWrite(RIGHT_WHEEL_PWM, rightPWM);
}

要点解读

1. 6.5寸无刷轮毂电机的选型与驱动适配：底盘执行的“动力核心”
   6.5寸无刷轮毂电机将电机、减速器、轮毂集成，简化底盘结构，但选型和驱动适配直接决定跟随系统的可靠性，需重点关注：
   扭矩与转速匹配：户外服务机器人需大扭矩应对复杂路面，仓储机器人需适中转速保证跟随效率，需根据场景选择合适扭矩（一般户外场景选≥5N·m，仓储选3-5N·m）和转速（100-300rpm，配合PWM调速）；
   驱动模块兼容性：轮毂电机通常为三相无刷，需搭配专用无刷驱动模块（如VESC、C620），而非普通L298N，案例中为简化使用两路有刷驱动模拟，实际需确认驱动模块支持无刷电机的霍尔信号接入，实现速度闭环；
   控制方式选择：基础跟随用开环PWM控制即可，进阶需求（如高精度轨迹跟踪、速度稳定）需接入霍尔编码器，通过PID实现速度闭环，减少路面颠簸导致的速度波动，确保跟随平稳。

2. 跟随传感器的感知逻辑：从“识别目标”到“判断状态”的关键
   自动跟随的核心是传感器精准感知目标，不同场景的传感器方案需匹配目标特性，避免感知偏差：
   目标特性适配传感器：仓储场景目标为静态二维码，用二维码模块精准识别；户外场景目标为动态行人，用人体红外或视觉传感器（如OpenMV）识别动态目标；工业场景目标为固定轨迹，用RFID识别静态轨迹点，传感器需与目标形态、运动状态匹配，避免漏检或误检；
   多传感器融合提升可靠性：单一传感器易失效（如户外阳光干扰人体红外、二维码被遮挡），案例中采用“主传感器+辅助传感器”融合：仓储用二维码+超声波测距，户外用人体红外+超声波避障，工业用RFID+温度传感器，多传感器数据交叉验证，降低单一传感器故障风险；
   感知数据的预处理与状态判断：传感器原始数据需预处理（如滤波、无效值剔除），再转换为机器人可理解的“状态”（如目标方位、距离、偏移量），案例中通过限幅滤波处理超声波数据，通过ID匹配识别RFID巡检点，将原始信号转化为控制算法需要的决策依据，避免无效数据导致误动作。

3. 差速转向与跟随控制算法：实现“平稳跟随”的核心策略
   自动跟随的本质是控制轮毂电机差速转向，让机器人始终对准目标并保持合适距离，算法需兼顾响应速度与稳定性：
   差速转向的核心逻辑：轮式机器人差速转向通过左右轮毂电机速度差实现，目标偏左则左轮加速、右轮减速（左转），目标偏右则相反，基础算法为“基础速度+偏差修正”，偏差越大修正幅度越大，案例中采用比例控制实现简单高效的转向，也可进阶为PID控制，提升转向精度和稳定性；
   距离闭环与角度闭环的协同：跟随需同时控制距离（保持跟随间距）和角度（对准目标），案例1采用距离比例控制+角度差速修正，距离远则加速，角度偏则转向，两者协同避免“距离近但角度偏”或“角度正但距离远”的问题，实现“对准且保持距离”的双重目标；
   避障与跟随的优先级切换：户外、工业场景存在障碍物，需明确“避障优先于跟随”，案例2中当障碍物距离小于安全阈值时，立即切换至避障模式，避开后再重新锁定目标，避免碰撞，切换逻辑需设计状态机，确保状态切换平滑，无顿挫，不丢失目标。

4. 多任务调度与实时性：确保系统响应“不卡顿、不丢包”
   自动跟随系统需同时处理传感器采集、算法计算、电机控制、显示输出等多任务，Arduino资源有限，需合理调度：
   控制周期的合理设定：电机控制需高频（案例中30-50ms更新一次），保证跟随响应及时；传感器采集可匹配其刷新率（如超声波50ms、RFID100ms），避免频繁采集导致CPU过载；通过millis计算时间间隔，替代delay实现非阻塞式调度，确保多任务并行处理，案例中采用定时更新策略，平衡实时性与资源占用；
   任务优先级划分：核心任务（传感器读取、电机控制）优先级最高，显示、调试等次要任务可适当降低更新频率，避免次要任务占用过多CPU导致核心控制延迟，如OLED显示更新频率可设为1Hz，远低于电机控制频率；
   资源冲突规避：Arduino硬件串口资源有限，多传感器（如GPS、二维码模块）需合理分配串口，避免串口冲突；硬件引脚按功能分组，避免引脚混乱，同时预留备用引脚，方便后期扩展，如案例3中用软件串口处理RFID数据，避免与OLED冲突。

5. 户外适应性与可靠性设计：应对复杂环境的“底线保障”
   自动跟随机器人常工作在户外、工业等复杂环境，可靠性是落地的前提，需从硬件、软件多维度设计：
   硬件防护与适配：户外场景需考虑防水防尘（轮毂电机、传感器加防护壳）、电池续航（选用大容量锂电池，搭配稳压模块保证电压稳定）、抗干扰（工业场景需远离强电，传感器线缆采用屏蔽线）；轮毂电机的接地面积大，提升复杂路面的通过性，减少打滑；
   软件的容错与自恢复：传感器失效时，软件需设计容错机制，如二维码识别失败时，机器人低速旋转扫描，而非停止不动；避障时左右距离都近时，自动后退再转向，避免卡住；通信失败时，采用默认安全策略（如停止电机、预警），防止失控；
   能耗优化与续航保障：轮毂电机无刷高效，本身能耗低于有刷电机，软件上可在目标丢失时降低电机速度（低速巡逻），到达目标点时关闭非必要外设（如二维码模块电源），降低静态功耗，延长电池续航，同时通过OLED或蜂鸣器实时反馈状态，方便运维人员及时发现问题，快速修复。

综上，6.5寸无刷轮毂电机的自动跟随机器人核心是“传感器感知-算法决策-轮毂电机执行”的闭环设计，后面三个案例覆盖静态目标、动态目标、轨迹目标三类典型场景，代码逻辑兼顾实用性与扩展性，开发者可根据实际场景调整传感器接口、控制参数，快速搭建稳定可靠的自动跟随底盘。需注意：实际无刷轮毂电机的驱动需搭配专用无刷驱动模块，案例中为简化展示采用有刷电机驱动逻辑模拟，落地时需根据驱动模块的通信协议（如CAN、PWM+方向）修改电机控制代码，同时可加入编码器反馈实现更精准的速度闭环。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
