基于 Arduino 的无刷直流电机（BLDC）基础 GPS 导航（固定目标点跟踪）机器人，是将全球卫星定位技术与电机运动控制相结合的典型室外自主移动机器人应用。该系统通过 GPS 模块获取机器人的实时地理坐标，结合电子罗盘或惯性测量单元（IMU）确定航向，进而控制 BLDC 驱动系统朝向预设的目标点移动。

1、主要特点
基于地理坐标的开环与闭环结合控制
这是系统实现导航的基础架构，融合了绝对定位与相对运动控制。
绝对位置感知： 利用 GPS 模块（如 NEO-6M/NEO-M8N）获取 WGS-84 坐标系下的经纬度信息，为机器人提供全局的、绝对的位置坐标。这构成了导航的“开环”基础，让机器人知道自己在地球上的大概位置。
相对运动控制： 由于 GPS 信号更新频率较低（通常 1-10Hz）且存在数米级漂移，系统通常结合磁力计（电子罗盘）或 IMU 提供的高频航向角（Heading）数据，构建一个“闭环”控制系统。Arduino 通过计算当前位置指向目标点的期望航向角，并与实际航向角进行比较，利用 PID 算法控制 BLDC 电机差速转向，消除航向误差。
简化的路径规划与纯追踪算法
针对单点跟踪任务，算法通常追求轻量化与实时性。
几何导航逻辑： 系统核心通常采用纯追踪（Pure Pursuit）算法或比例导向（P-Control）。算法根据机器人当前位置与目标点之间的几何关系，计算出一个“预瞄点”或直接计算出航向偏差角。
差速转向控制： 将计算出的角度误差转换为左右两侧 BLDC 电机的转速差（Differential Drive）。例如，当机器人偏左时，右轮加速或左轮减速，产生向右的转矩，引导机器人修正航向。

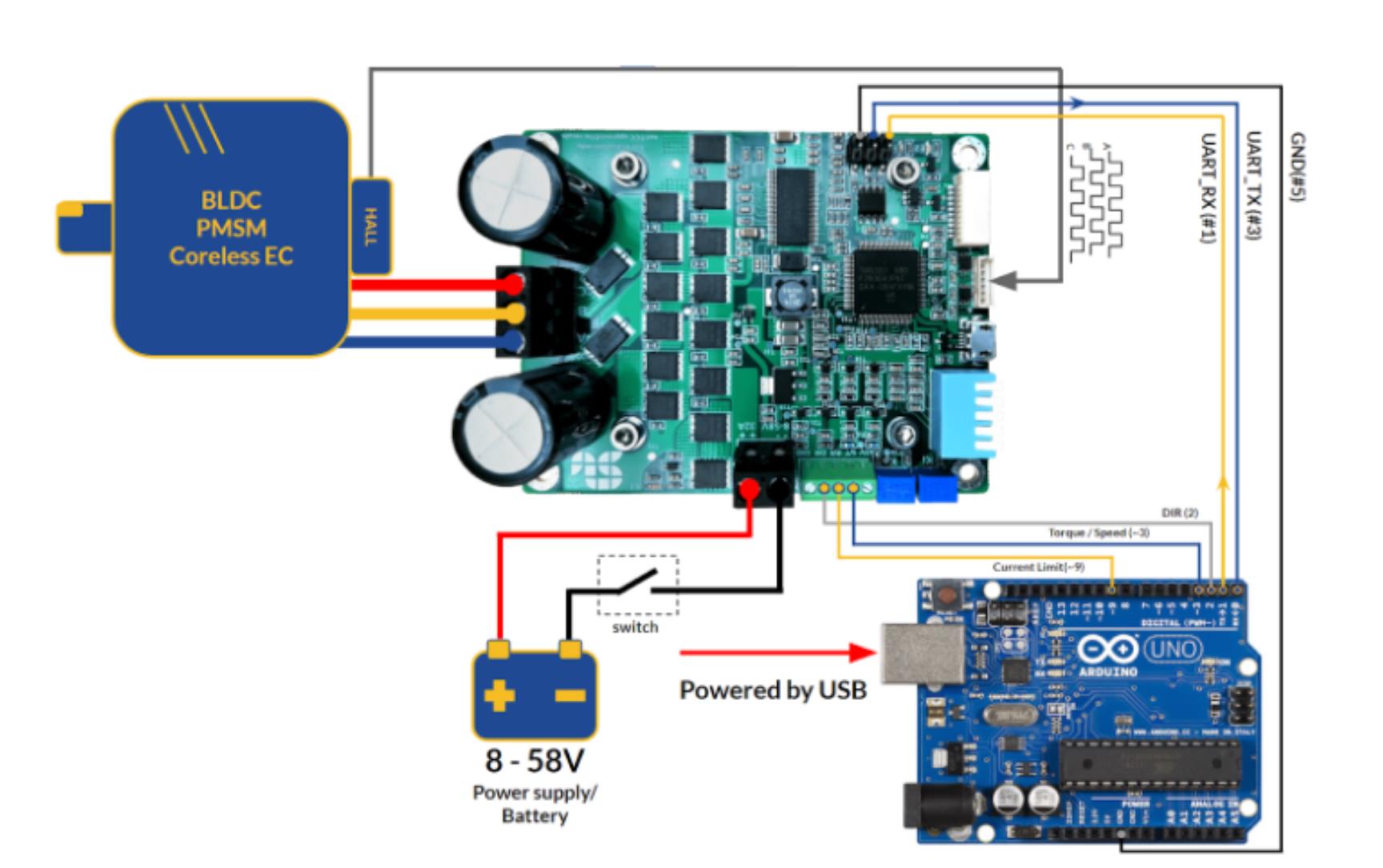

BLDC 驱动系统的高适应性
高扭矩与效率： BLDC 电机配合轮毂电机（Hub Motor）形式，直接驱动机器人轮子，省去机械传动损耗，提供高扭矩以应对松软的草地、沙地或小坡度路面。
再生制动： 在下坡或减速过程中，BLDC 电机可进入发电模式，将动能回馈给电池，提高能源利用率，这对于长时间户外作业至关重要。

2、应用场景
该技术方案主要应用于对室外大范围、低精度要求的自主移动场景：
农业自动化巡检：
在开阔的农田中，机器人可按照预设的 GPS 航点（Waypoints）自动巡航，搭载土壤湿度传感器、温湿度计等设备，定时采集农田数据，实现无人值守的作物生长监测。
园区/场馆自动导览：
在公园、科技馆或大型展会中，作为自动导引车（AGV），按照固定的路线和停靠点（如充电站、展示区）进行移动和讲解，无需铺设磁轨或二维码。
基础教育与科研平台：
作为高校或创客教育中学习 GNSS 导航原理、多传感器融合（GPS+IMU）以及 FOC 电机控制算法的理想载体，成本低廉且原理直观。
户外环境监测：
在环境复杂的沼泽、滩涂或矿山复绿区，搭载气体传感器或水质检测仪，自动前往指定监测点进行采样分析。

3、注意事项
在开发此类室外机器人时，需重点解决环境干扰与系统稳定性问题：
GPS 信号的精度与可靠性
多路径效应与遮挡： GPS 在城市峡谷、林荫下或室内信号极差。需选用高灵敏度的 GPS 模块（如跟踪灵敏度达 -162dBm），并配合有源天线。同时，软件层面需对 GPS 数据进行滤波（如均值滤波或卡尔曼滤波），剔除野值。
定位漂移： 数米级的定位误差是常态。在接近目标点时，若要求高精度停靠，需引入视觉传感器或 RFID 进行辅助定位，或者设置较大的“到达半径”（如 2-5 米）。
传感器融合与磁干扰
磁力计校准： 电子罗盘极易受周围铁磁物质（如电机外壳、电池组）的干扰，导致航向角错误。必须在软件中实现硬铁/软铁校准算法，或在物理布局上尽量将磁力计远离电机和大电流导线。
数据融合算法： 单纯依赖 GPS 计算航向（COG，对地航向）在低速时无效。必须融合 IMU 的角速度数据进行姿态解算，以获得静态和动态下的稳定航向。
电源管理与电磁兼容（EMC）
电源隔离： BLDC 电机换相时产生的大电流纹波会严重干扰 Arduino 的 ADC 采样和串口通信。建议使用独立的 DC-DC 隔离电源模块为控制电路和电机电路供电，并使用磁珠或电容滤波。
反电动势保护： 必须在电机驱动电路中设计完善的续流回路和过压保护，防止电机急停时产生的反向电动势击穿 MOSFET。
机械结构与地形适应性
轮地附着力： 户外地形复杂，需选择合适的轮胎材质和花纹，防止打滑。打滑会导致里程计失效，影响定位精度。
防护等级： 户外作业需考虑防水（IP65 以上）和防尘设计，确保电子元器件在雨雾天气下正常工作。

1、基于NEO-6M GPS模块的简单目标点导航（差速驱动机器人）

#include <TinyGPS++.h>
#include <SoftwareSerial.h>
#include <SimpleFOC.h>

// GPS配置
SoftwareSerial gpsSerial(4, 3); // RX, TX
TinyGPSPlus gps;
#define TARGET_LAT 40.7128    // 目标纬度（纽约示例）
#define TARGET_LNG -74.0060   // 目标经度

// 电机配置（左右轮差速驱动）
BLDCMotor motorL(7), motorR(7); // 假设左右轮电机极对数相同
BLDCDriver3PWM driverL(9, 10, 11, 8), driverR(5, 6, 7, 12); // 左右驱动器
Encoder encoderL(A0, A1, 500), encoderR(A2, A3, 500); // 左右编码器

// 控制参数
float Kp_heading = 1.5;  // 航向控制P增益
float Kp_distance = 0.8; // 距离控制P增益
float maxSpeed = 10.0;   // 最大速度（rad/s）

void setup() {
  Serial.begin(115200);
  gpsSerial.begin(9600);

  // 初始化电机
  motorL.linkDriver(&driverL); motorL.linkEncoder(&encoderL);
  motorR.linkDriver(&driverR); motorR.linkEncoder(&encoderR);
  motorL.init(); motorR.init();
  motorL.initFOC(); motorR.initFOC();
}

void loop() {
  // 1. 读取GPS数据
  while (gpsSerial.available()) {
    if (gps.encode(gpsSerial.read())) {
      if (gps.location.isValid()) {
        // 2. 计算导航参数
        float currentLat = gps.location.lat();
        float currentLng = gps.location.lng();
        float distance = TinyGPSPlus::distanceBetween(currentLat, currentLng, TARGET_LAT, TARGET_LNG);
        float headingToTarget = TinyGPSPlus::courseTo(currentLat, currentLng, TARGET_LAT, TARGET_LNG);
        float currentHeading = gps.course.deg(); // 需磁力计或陀螺仪辅助（本例简化）

        // 3. 控制算法（简化版：仅P控制）
        float headingError = headingToTarget - currentHeading;
        // 角度归一化到[-180,180]
        while (headingError > 180) headingError -= 360;
        while (headingError < -180) headingError += 360;

        // 4. 电机控制输出
        float turnSpeed = Kp_heading * headingError;
        float forwardSpeed = Kp_distance * distance;

        // 差速转向模型（右轮=前进+转向，左轮=前进-转向）
        float rightSpeed = constrain(forwardSpeed + turnSpeed, -maxSpeed, maxSpeed);
        float leftSpeed = constrain(forwardSpeed - turnSpeed, -maxSpeed, maxSpeed);

        motorR.move(rightSpeed);
        motorL.move(leftSpeed);

        // 5. 调试输出
        Serial.print("Dist:"); Serial.print(distance);
        Serial.print(" HErr:"); Serial.print(headingError);
        Serial.print(" Spd:"); Serial.print(forwardSpeed);
      }
    }
  }
}

2、带航位推算（DR）的GPS导航（解决GPS信号丢失问题）

#include <TinyGPS++.h>
#include <SoftwareSerial.h>
#include <SimpleFOC.h>
#include <KalmanFilter.h>

// GPS和传感器配置
SoftwareSerial gpsSerial(4, 3);
TinyGPSPlus gps;
#define TARGET_LAT 34.0522  // 目标纬度（洛杉矶示例）
#define TARGET_LNG -118.2437

// 电机和编码器（同案例1）
BLDCMotor motorL(7), motorR(7);
BLDCDriver3PWM driverL(9, 10, 11, 8), driverR(5, 6, 7, 12);
Encoder encoderL(A0, A1, 500), encoderR(A2, A3, 500);

// 航位推算参数
KalmanFilter kfLat, kfLng; // 卡尔曼滤波器
float lastLeftPos = 0, lastRightPos = 0;
float wheelRadius = 0.05; // 轮半径(m)
float baseline = 0.3;    // 轮距(m)
bool gpsValid = false;
unsigned long lastGPSTime = 0;

void setup() {
  Serial.begin(115200);
  gpsSerial.begin(9600);

  // 初始化电机和卡尔曼滤波器
  motorL.init(); motorR.init();
  kfLat.setState(gps.location.lat(), 0); // 初始位置和速度
  kfLng.setState(gps.location.lng(), 0);
  kfLat.setProcessNoise(0.01);
  kfLng.setProcessNoise(0.01);
}

void loop() {
  // 1. GPS数据处理
  bool newGPSData = false;
  while (gpsSerial.available()) {
    if (gps.encode(gpsSerial.read())) {
      if (gps.location.isValid()) {
        gpsValid = true;
        lastGPSTime = millis();
        newGPSData = true;

        // 更新卡尔曼滤波器
        kfLat.update(gps.location.lat(), 0);
        kfLng.update(gps.location.lng(), 0);
      }
    }
  }

  // 2. GPS信号丢失检测（2秒超时）
  if (millis() - lastGPSTime > 2000) {
    gpsValid = false;
    Serial.println("GPS LOST!");
  }

  // 3. 航位推算（DR）
  float leftPos = encoderL.getAngle() * wheelRadius;
  float rightPos = encoderR.getAngle() * wheelRadius;
  float deltaLeft = leftPos - lastLeftPos;
  float deltaRight = rightPos - lastRightPos;
  lastLeftPos = leftPos;
  lastRightPos = rightPos;

  // 计算里程计位置（简化模型）
  if (!gpsValid) {
    float deltaDistance = (deltaLeft + deltaRight) / 2;
    float deltaAngle = (deltaRight - deltaLeft) / baseline;

    // 伪代码：实际需将极坐标增量转换为经纬度增量
    // 这里简化为使用上一次有效GPS方向
    static float lastHeading = 0;
    if (newGPSData) lastHeading = gps.course.deg();

    // 卡尔曼预测步（无GPS更新时）
    kfLat.predict(deltaDistance * cos(lastHeading * DEG_TO_RAD));
    kfLng.predict(deltaDistance * sin(lastHeading * DEG_TO_RAD));
  }

  // 4. 导航控制（同案例1，但使用滤波后位置）
  float currentLat = kfLat.getState(0);
  float currentLng = kfLng.getState(0);
  float distance = TinyGPSPlus::distanceBetween(currentLat, currentLng, TARGET_LAT, TARGET_LNG);
  float headingToTarget = TinyGPSPlus::courseTo(currentLat, currentLng, TARGET_LAT, TARGET_LNG);

  // ...（控制算法同案例1）
}

3、多目标点路径跟踪（带到达检测）

#include <TinyGPS++.h>
#include <SoftwareSerial.h>
#include <SimpleFOC.h>

// GPS配置
SoftwareSerial gpsSerial(4, 3);
TinyGPSPlus gps;

// 目标点列表（纬度,经度）
float waypoints[][2] = {
  {40.7128, -74.0060}, // 目标1
  {40.7138, -74.0070}, // 目标2
  {40.7148, -74.0080}  // 目标3
};
int currentWaypoint = 0;
#define WAYPOINT_RADIUS 5.0 // 到达判定半径(m)

// 电机配置（同案例1）
BLDCMotor motorL(7), motorR(7);
BLDCDriver3PWM driverL(9, 10, 11, 8), driverR(5, 6, 7, 12);
Encoder encoderL(A0, A1, 500), encoderR(A2, A3, 500);

void setup() {
  Serial.begin(115200);
  gpsSerial.begin(9600);
  motorL.init(); motorR.init();
}

void loop() {
  // 1. 读取GPS数据
  while (gpsSerial.available()) {
    if (gps.encode(gpsSerial.read()) && gps.location.isValid()) {
      float currentLat = gps.location.lat();
      float currentLng = gps.location.lng();

      // 2. 到达检测
      float distance = TinyGPSPlus::distanceBetween(
        currentLat, currentLng,
        waypoints[currentWaypoint][0], waypoints[currentWaypoint][1]
      );

      if (distance < WAYPOINT_RADIUS) {
        currentWaypoint = (currentWaypoint + 1) % (sizeof(waypoints)/sizeof(waypoints[0]));
        Serial.print("Reached waypoint "); Serial.println(currentWaypoint);
      }

      // 3. 导航控制（同案例1）
      float headingToTarget = TinyGPSPlus::courseTo(
        currentLat, currentLng,
        waypoints[currentWaypoint][0], waypoints[currentWaypoint][1]
      );
      float currentHeading = gps.course.deg();

      float headingError = normalizeAngle(headingToTarget - currentHeading);
      float turnSpeed = 1.5 * headingError;
      float forwardSpeed = 0.8 * distance;

      // 限制速度
      forwardSpeed = constrain(forwardSpeed, -5.0, 5.0);
      turnSpeed = constrain(turnSpeed, -3.0, 3.0);

      // 差速控制
      motorR.move(forwardSpeed + turnSpeed);
      motorL.move(forwardSpeed - turnSpeed);
    }
  }
}

// 角度归一化函数
float normalizeAngle(float angle) {
  while (angle > 180) angle -= 360;
  while (angle < -180) angle += 360;
  return angle;
}

要点解读
GPS数据质量处理：
必须检查gps.location.isValid()和HDOP值（水平精度因子）
建议添加GPS信号强度监测（如NEO-6M的gps.hdop.value()）
典型处理：HDOP > 5时降低控制增益或切换航位推算
坐标系转换关键点：
经纬度→局部坐标系转换需考虑地球曲率（Haversine公式）
航向角计算必须归一化到[-180°,180°]（如案例3的normalizeAngle()）
里程计积分误差处理：定期用GPS位置重置航位推算状态
控制架构设计：
分层控制结构推荐：
导航层（路径规划）→ 定位层（GPS+DR）→ 控制层（PID/LQR）→ 执行层（电机驱动）
案例4展示了最简化的单层控制，实际系统应至少分离定位和控制
航位推算（DR）实现要点：
里程计模型需考虑轮子打滑（可添加加速度计检测）
卡尔曼滤波器状态设计：
状态变量：[纬度, 经度, 北向速度, 东向速度]
过程噪声：反映电机编码器误差
测量噪声：反映GPS精度
多目标点导航扩展：
路径进度管理：
案例3展示了简单的顺序目标点切换
高级实现可添加路径平滑（如Dubins曲线）
任务状态机设计：
cpp
enum State { NAVIGATING, ARRIVED, GPS_LOST, ERROR };
State currentState = NAVIGATING;
关键技术挑战与解决方案
GPS信号遮挡问题：
现象：城市峡谷、隧道等场景信号丢失
方案：案例2的航位推算（DR）结合IMU（如MPU6050）提高可靠性
坐标转换精度：
现象：经纬度微小变化导致的大距离计算误差
方案：使用UTM坐标系或局部切平面近似（ECEF转换）
电机同步控制：
现象：差速驱动左右轮不同步
方案：添加编码器同步检查，超限时触发安全模式
低功耗设计：
现象：移动机器人电池续航不足
方案：
GPS模块间歇工作（ duty cycle 30%）
使用STM32L4等低功耗MCU替代Arduino
启动初始化问题：
现象：开机时GPS未定位导致失控
方案：添加启动锁定（GPS定位前电机使能保持关闭）

Arduino BLDC基础GPS导航（固定目标点跟踪）机器人核心场景与代码案例

4、农业区域巡检固定目标跟踪机器人（田间定点巡检）
场景定位：适用于农业大棚、果园等封闭/半封闭田间场景，机器人需从起点出发，精准导航至预设固定目标点（如作物监测站、农药喷洒点），并在到达后启动巡检任务（搭载温湿度传感器，采集数据并反馈），核心需求是低成本GPS定位+BLDC差速转向+固定点高精度跟踪。
硬件配置：Arduino Mega2560（扩展引脚满足多传感器需求）、NEO-6M GPS模块（5Hz刷新率，满足实时定位）、双路BLDC驱动模块（L298N，控制左右轮BLDC电机）、EM4095 RFID定位模块（辅助修正GPS误差，确认目标点到达）、ADXL345加速度计（辅助姿态校正，减少行驶抖动）。
核心逻辑：
目标点预设：通过GPS获取目标点经纬度，存入数组；
实时定位：GPS模块持续获取当前位置经纬度，计算与目标点的直线距离和方位角；
导航控制：采用“方位角修正+差速转向”算法，当方位角偏差>5°时，通过差速调节转向（偏差大则转角大），距离目标<1m时判定到达，停止电机并启动传感器；
误差修正：加入RFID辅助定位，到达目标点附近时，通过RFID读卡器确认是否进入目标点范围（减少GPS漂移导致的误判）。

#include <GPS.h>        // GPS解析库
#include <Wire.h>       // I2C通信库
#include <ADXL345.h>    // 加速度计驱动库
#include <SPI.h>
#include <RFID.h>       // RFID驱动库

// 硬件引脚定义
#define LEFT_MOTOR_PWM 9   // 左BLDC电机PWM
#define LEFT_MOTOR_IN1 8   // 左电机方向控制1
#define LEFT_MOTOR_IN2 7   // 左电机方向控制2
#define RIGHT_MOTOR_PWM 6  // 右BLDC电机PWM
#define RIGHT_MOTOR_IN1 5  // 右电机方向控制1
#define RIGHT_MOTOR_IN2 4  // 右电机方向控制2
#define GPS_TX 10          // GPS模块TX接Arduino RX
#define GPS_RX 11          // GPS模块RX接Arduino TX
#define RFID_RST 12        // RFID复位引脚
#define RFID_CS 13         // RFID片选引脚

// 全局变量
struct Point {
  double lat;
  double lng;
} targetPoint; // 固定目标点
struct Point currentPoint; // 当前位置
float distance = 0;
float heading = 0;        // 当前航向角（与正北夹角，0-360°）
float targetHeading = 0;  // 目标航向角
bool isArrived = false;

// 初始化硬件
void setup() {
  Serial.begin(9600);
  // 初始化电机引脚
  pinMode(LEFT_MOTOR_PWM, OUTPUT);
  pinMode(LEFT_MOTOR_IN1, OUTPUT);
  pinMode(LEFT_MOTOR_IN2, OUTPUT);
  pinMode(RIGHT_MOTOR_PWM, OUTPUT);
  pinMode(RIGHT_MOTOR_IN1, OUTPUT);
  pinMode(RIGHT_MOTOR_IN2, OUTPUT);
  // 初始化GPS
  Serial1.begin(9600); // GPS硬件串口
  // 初始化RFID
  RFID.init(RFID_RST, RFID_CS);
  // 初始化加速度计
  ADXL345.init();

  // 预设目标点（需提前用GPS测得，例如某田块监测站位置）
  targetPoint.lat = 30.123456;
  targetPoint.lng = 120.654321;
  Serial.println("目标点已预设：lat=" + String(targetPoint.lat) + ", lng=" + String(targetPoint.lng));
}

void loop() {
  static unsigned long lastUpdate = 0;
  if (millis() - lastUpdate < 500) return; // 500ms更新一次，降低CPU负载
  lastUpdate = millis();

  // 1. 读取GPS当前位置
  readGPS();
  if (!isValidGPS()) return; // GPS数据无效则跳过

  // 2. 计算目标点距离与方位角
  calculateDistanceAndHeading();

  // 3. 导航控制
  if (distance > 1.0) { // 距离大于1m，继续导航
    navigateToTarget();
  } else { // 判定到达目标点
    if (!isArrived) {
      isArrived = true;
      Serial.println("已到达目标点！启动巡检任务");
      stopMotors(); // 停止电机
      // 启动传感器（示例：读取温湿度，此处简化为打印）
      Serial.println("启动温湿度传感器，开始数据采集...");
    }
    // 再次确认（RFID辅助）
    if (RFID.readCard()) {
      Serial.println("RFID确认到达目标点，巡检完成");
      resetNavigation(); // 重置导航，准备下次任务
    }
  }

  // 4. 调试反馈
  Serial.print("当前位置：lat=" + String(currentPoint.lat) + ", lng=" + String(currentPoint.lng));
  Serial.print("；距离目标："); Serial.print(distance); Serial.print("m");
  Serial.print("；方位角："); Serial.print(heading); Serial.print("°");
  Serial.println();
}

// 读取GPS数据并解析
void readGPS() {
  while (Serial1.available() > 0) {
    String gpsData = Serial1.readStringUntil('\n');
    if (gpsData.startsWith("$GNRMC")) {
      // 提取RMC协议中的经纬度和时间（简化解析，实际需完整切割字符串）
      int latStart = gpsData.indexOf(',');
      int latEnd = gpsData.indexOf(',', latStart + 1);
      String latStr = gpsData.substring(latStart + 1, latEnd);
      int lngStart = gpsData.indexOf(',', latEnd + 1);
      int lngEnd = gpsData.indexOf(',', lngStart + 1);
      String lngStr = gpsData.substring(lngStart + 1, lngEnd);

      currentPoint.lat = latStr.toFloat() / 100; // 转换为度（RMC格式为度分.秒）
      currentPoint.lng = lngStr.toFloat() / 100;
      return;
    }
  }
}

// 验证GPS数据有效性（需满足：经纬度非0，且有有效时间戳）
bool isValidGPS() {
  return currentPoint.lat != 0 && currentPoint.lng != 0;
}

// 计算目标点距离（米）和航向角（度）
void calculateDistanceAndHeading() {
  // 经纬度转弧度
  double lat1 = radians(targetPoint.lat);
  double lng1 = radians(targetPoint.lng);
  double lat2 = radians(currentPoint.lat);
  double lng2 = radians(currentPoint.lng);

  // 哈弗辛距离公式计算直线距离
  double dlat = lat2 - lat1;
  double dlng = lng2 - lng1;
  double a = pow(sin(dlat / 2), 2) + cos(lat1) * cos(lat2) * pow(sin(dlng / 2), 2);
  double c = 2 * atan2(sqrt(a), sqrt(1 - a));
  distance = 6371000 * c; // 地球半径6371km，转换为米

  // 计算航向角（从当前位置到目标点的方位角，与正北夹角）
  double y = sin(dlng) * cos(lat2);
  double x = cos(lat1) * sin(lat2) - sin(lat1) * cos(lat2) * cos(dlng);
  heading = degrees(atan2(y, x));
  if (heading < 0) heading += 360; // 调整为0-360°
}

// 导航控制：基于方位角差调节左右轮差速
void navigateToTarget() {
  float headingError = heading - 90; // 调整航向角参考系（假设车头正北为90°，此处根据机器人安装调整）
  if (headingError < 0) headingError += 360;
  if (headingError > 180) headingError -= 360;

  float baseSpeed = 50; // 基础速度PWM值（0-255）
  float turnCorrection = map(abs(headingError), 0, 30, 0, 40); // 转向修正值，偏差越大修正越大
  // 方位角偏差正：左轮减速，右轮加速（顺时针转向）
  // 方位角偏差负：左轮加速，右轮减速（逆时针转向）
  float leftSpeed = constrain(baseSpeed + (headingError > 0 ? -turnCorrection : turnCorrection), 20, 200);
  float rightSpeed = constrain(baseSpeed - (headingError > 0 ? turnCorrection : -turnCorrection), 20, 200);

  // 控制BLDC电机转向（PWM调速，IN1高IN2低为正转，反之反转）
  analogWrite(LEFT_MOTOR_PWM, leftSpeed);
  digitalWrite(LEFT_MOTOR_IN1, HIGH);
  digitalWrite(LEFT_MOTOR_IN2, LOW);
  analogWrite(RIGHT_MOTOR_PWM, rightSpeed);
  digitalWrite(RIGHT_MOTOR_IN1, HIGH);
  digitalWrite(RIGHT_MOTOR_IN2, LOW);
}

// 停止电机
void stopMotors() {
  analogWrite(LEFT_MOTOR_PWM, 0);
  analogWrite(RIGHT_MOTOR_PWM, 0);
  digitalWrite(LEFT_MOTOR_IN1, LOW);
  digitalWrite(LEFT_MOTOR_IN2, LOW);
  digitalWrite(RIGHT_MOTOR_IN1, LOW);
  digitalWrite(RIGHT_MOTOR_IN2, LOW);
}

// 重置导航（巡检完成后，可重新执行或返回起点）
void resetNavigation() {
  isArrived = false;
  // 可在此添加返回起点的逻辑（需预设起点坐标，逻辑与目标点跟踪一致）
}

5、工地物料运输固定目标跟踪机器人（指定点物料配送）
场景定位：适用于建筑工地、园区物料运输，机器人从物料堆放区出发，将物料运送至预设固定目标点（如施工楼层物料接收点、设备安装点），核心需求是抗干扰GPS定位+BLDC承载驱动+固定点到达确认，需适应工地多尘、地面不平整环境。
硬件配置：Arduino Mega2560、u-blox NEO-M8N GPS模块（抗干扰能力强，支持双频，适合复杂环境）、高扭矩BLDC驱动模块（TB6612FNG，满足物料负重需求）、超声波避障模块（HC-SR04，避免途中碰撞障碍物）、机械式限位开关（检测物料装载完成与到达确认）。
核心逻辑：
目标点预设：通过GPS预设物料接收点坐标，存入变量；
导航中避障：行驶过程中实时扫描超声波避障，若前方50cm内有障碍物，暂停电机并调整转向，避障完成后继续导航；
固定点跟踪：基于距离和方位角调节BLDC电机速度，负重状态下保持匀速（PWM值根据负载预设，避免过载）；
到达确认：到达目标点后，通过限位开关触发物料卸载信号，确认卸载完成后发出提示。

#include <GPS.h>
#include <NewPing.h>     // 超声波避障库
#include <Wire.h>

// 硬件引脚定义
#define LEFT_MOTOR_PWM 9
#define LEFT_MOTOR_DIRA 8
#define LEFT_MOTOR_DIRB 7
#define RIGHT_MOTOR_PWM 6
#define RIGHT_MOTOR_DIRA 5
#define RIGHT_MOTOR_DIRB 4
#define GPS_TX 10
#define GPS_RX 11
#define ULTRA_TRIG 12     // 超声波触发
#define ULTRA_ECHO 13     // 超声波接收
#define LIMIT_SWITCH 14   // 限位开关（物料卸载检测）

// 全局变量
struct Point {
  double lat;
  double lng;
} materialTarget; // 物料接收点
struct Point currentPoint;
float distanceToTarget = 0;
float currentHeading = 0;
bool materialUnloaded = false;
bool obstacleAvoided = true;

// 超声波初始化
NewPing ultrasonic(ULTRA_TRIG, ULTRA_ECHO, 500); // 最大检测距离500cm

void setup() {
  Serial.begin(9600);
  // 电机引脚初始化
  pinMode(LEFT_MOTOR_PWM, OUTPUT);
  pinMode(LEFT_MOTOR_DIRA, OUTPUT);
  pinMode(LEFT_MOTOR_DIRB, OUTPUT);
  pinMode(RIGHT_MOTOR_PWM, OUTPUT);
  pinMode(RIGHT_MOTOR_DIRA, OUTPUT);
  pinMode(RIGHT_MOTOR_DIRB, OUTPUT);
  // 限位开关初始化
  pinMode(LIMIT_SWITCH, INPUT_PULLUP);
  // GPS初始化
  Serial1.begin(9600);

  // 预设物料接收点坐标（工地实测获取）
  materialTarget.lat = 31.789012;
  materialTarget.lng = 121.345678;
  Serial.println("物料运输目标点预设完成");
}

void loop() {
  static unsigned long loopTime = 0;
  if (millis() - loopTime < 300) return;
  loopTime = millis();

  // 1. GPS定位获取当前位置
  updateGPS();
  if (!isValidPosition()) return;

  // 2. 避障检测（行驶中实时避障）
  if (distanceToTarget > 2.0) { // 距离目标>2m时启动避障
    checkObstacle();
  }

  // 3. 目标点导航
  if (!materialUnloaded && obstacleAvoided) {
    if (distanceToTarget > 0.5) {
      navigateForMaterial();
    } else {
      // 到达目标点，触发物料卸载
      stopMotors();
      if (digitalRead(LIMIT_SWITCH) == LOW) { // 限位开关触发，物料卸载完成
        materialUnloaded = true;
        Serial.println("物料卸载完成，准备返回物料堆放区");
        // 可在此添加返回起点逻辑（需预设起点坐标）
      }
    }
  }

  // 调试输出
  Serial.print("当前距离目标："); Serial.print(distanceToTarget);
  Serial.print("m；避障状态："); Serial.println(obstacleAvoided ? "无障碍" : "避障中");
}

// 更新GPS位置
void updateGPS() {
  while (Serial1.available() > 0) {
    String data = Serial1.readStringUntil('\n');
    if (data.startsWith("$GPGGA")) {
      // 提取GGA协议中的经纬度（更稳定的定位数据）
      int idx = 1;
      for (int i = 0; i < 10; i++) idx = data.indexOf(',', idx) + 1;
      String latStr = data.substring(idx, data.indexOf(',', idx));
      idx = data.indexOf(',', idx) + 1;
      String lngStr = data.substring(idx, data.indexOf(',', idx));
      currentPoint.lat = latStr.toFloat() / 100;
      currentPoint.lng = lngStr.toFloat() / 100;
      return;
    }
  }
}

// 验证位置有效性
bool isValidPosition() {
  return currentPoint.lat != 0 && currentPoint.lng != 0;
}

// 计算距离与航向角
void calculateTargetParams() {
  double lat1 = radians(materialTarget.lat);
  double lng1 = radians(materialTarget.lng);
  double lat2 = radians(currentPoint.lat);
  double lng2 = radians(currentPoint.lng);

  double dlat = lat2 - lat1;
  double dlng = lng2 - lng1;
  double a = pow(sin(dlat / 2), 2) + cos(lat1) * cos(lat2) * pow(sin(dlng / 2), 2);
  distanceToTarget = 6371000 * 2 * atan2(sqrt(a), sqrt(1 - a));

  double y = sin(dlng) * cos(lat2);
  double x = cos(lat1) * sin(lat2) - sin(lat1) * cos(lat2) * cos(dlng);
  currentHeading = degrees(atan2(y, x));
  if (currentHeading < 0) currentHeading += 360;
}

// 避障检测与处理
void checkObstacle() {
  int obstacleDistance = ultrasonic.ping_cm();
  if (obstacleDistance < 50 && obstacleDistance > 0) { // 50cm内有障碍物
    obstacleAvoided = false;
    Serial.println("检测到障碍物，启动避障");
    stopMotors();
    // 调整转向（假设右转向避开障碍物，可根据实际情况调整）
    setTurn(30); // 转向PWM设为30，慢速转向
    delay(1000);
    obstacleAvoided = true;
    Serial.println("避障完成，继续导航");
  }
}

// 物料运输导航（基于航向角调整速度）
void navigateForMaterial() {
  calculateTargetParams();
  float headingError = currentHeading - 90;
  if (headingError < 0) headingError += 360;
  if (headingError > 180) headingError -= 360;

  float baseSpeed = 60; // 负重状态下基础速度（略低于空载）
  float correction = map(abs(headingError), 0, 25, 0, 35);
  float leftSpeed = constrain(baseSpeed + (headingError < 0 ? correction : -correction), 30, 180);
  float rightSpeed = constrain(baseSpeed - (headingError < 0 ? correction : -correction), 30, 180);

  // 控制TB6612FNG驱动BLDC（IN1=A，IN2=B，控制正反转）
  analogWrite(LEFT_MOTOR_PWM, leftSpeed);
  digitalWrite(LEFT_MOTOR_DIRA, HIGH);
  digitalWrite(LEFT_MOTOR_DIRB, LOW);
  analogWrite(RIGHT_MOTOR_PWM, rightSpeed);
  digitalWrite(RIGHT_MOTOR_DIRA, HIGH);
  digitalWrite(RIGHT_MOTOR_DIRB, LOW);
}

// 转向控制（左右轮差速实现转向）
void setTurn(int turnPWM) {
  analogWrite(LEFT_MOTOR_PWM, turnPWM);
  digitalWrite(LEFT_MOTOR_DIRA, HIGH);
  digitalWrite(LEFT_MOTOR_DIRB, LOW);
  analogWrite(RIGHT_MOTOR_PWM, turnPWM);
  digitalWrite(RIGHT_MOTOR_DIRA, LOW);
  digitalWrite(RIGHT_MOTOR_DIRB, HIGH);
}

// 停止电机
void stopMotors() {
  analogWrite(LEFT_MOTOR_PWM, 0);
  analogWrite(RIGHT_MOTOR_PWM, 0);
}

6、园区巡逻固定目标跟踪机器人（重点区域巡逻）
场景定位：适用于园区、厂区、社区的定点巡逻，机器人从巡逻起点出发，依次导航至预设固定目标点（如出入口、重点设备区、消防通道），在每个目标点停留并启动摄像头抓拍、红外检测等任务，核心需求是多固定点顺序导航+BLDC续航驱动+低功耗待机。
硬件配置：Arduino Nano（低功耗，适合长时间运行）、NEO-6M GPS模块、双路BLDC驱动模块（L298N）、小型摄像头模块（OV7670，用于目标点抓拍）、红外接近传感器（用于检测目标点标识，辅助GPS定位）、锂电池供电（搭配稳压模块，保证续航）。
核心逻辑：
固定点队列：将巡逻目标点按顺序存入数组，按索引依次执行；
顺序导航：每完成一个目标点任务，自动切换至下一个目标点坐标，执行跟踪导航；
目标点任务：到达目标点后，启动摄像头抓拍，触发红外检测，完成后进入低功耗待机，等待下一个循环；
低功耗控制：在目标点停留或行驶间隙，降低GPS模块功耗，减少电池消耗。

#include <GPS.h>
#include <Wire.h>

// 硬件引脚定义
#define LEFT_MOTOR_PWM 9
#define LEFT_MOTOR_IN1 8
#define LEFT_MOTOR_IN2 7
#define RIGHT_MOTOR_PWM 6
#define RIGHT_MOTOR_IN1 5
#define RIGHT_MOTOR_IN2 4
#define GPS_TX 10
#define GPS_RX 11
#define IR_SENSOR 12     // 红外接近传感器（检测目标点标识）
#define CAM_TRIG 13      // 摄像头触发引脚

// 巡逻目标点队列（按巡逻顺序预设）
struct Point patrolPoints[3] = {
  {32.456789, 118.987654}, // 出入口A
  {32.456912, 118.987821}, // 重点设备区
  {32.456543, 118.987345}  // 消防通道
};
int currentPatrolIndex = 0; // 当前执行的目标点索引
struct Point currentLocation;
float distanceToPatrol = 0;
float patrolHeading = 0;
bool patrolTaskComplete = false;

void setup() {
  Serial.begin(9600);
  // 电机引脚初始化
  pinMode(LEFT_MOTOR_PWM, OUTPUT);
  pinMode(LEFT_MOTOR_IN1, OUTPUT);
  pinMode(LEFT_MOTOR_IN2, OUTPUT);
  pinMode(RIGHT_MOTOR_PWM, OUTPUT);
  pinMode(RIGHT_MOTOR_IN1, OUTPUT);
  pinMode(RIGHT_MOTOR_IN2, OUTPUT);
  // 红外传感器初始化
  pinMode(IR_SENSOR, INPUT_PULLUP);
  // 摄像头触发引脚初始化
  pinMode(CAM_TRIG, OUTPUT);
  // GPS初始化
  Serial1.begin(9600);

  Serial.println("园区巡逻机器人启动，目标点队列已加载");
  Serial.print("目标点数量："); Serial.println(3);
}

void loop() {
  static unsigned long lastLoop = 0;
  if (millis() - lastLoop < 400) return;
  lastLoop = millis();

  // 1. 获取当前GPS位置
  readGPSLocation();
  if (!isValidLocation()) return;

  // 2. 计算当前目标点的距离与航向角
  calculatePatrolTarget();

  // 3. 导航与任务执行
  if (!patrolTaskComplete) {
    if (distanceToPatrol > 0.8) { // 距离>0.8m，继续导航
      patrolNavigation();
    } else { // 到达目标点区域
      // 红外传感器辅助确认（检测目标点标识）
      if (digitalRead(IR_SENSOR) == LOW) { // 检测到标识，确认到达
        Serial.println("到达目标点，启动巡逻任务");
        stopMotors();
        executePatrolTask(); // 执行巡逻任务（抓拍、检测）
        patrolTaskComplete = true;
        // 延迟10s后切换至下一个目标点
        delay(10000);
        currentPatrolIndex = (currentPatrolIndex + 1) % 3; // 循环切换目标点
        if (currentPatrolIndex == 0) {
          Serial.println("完成一轮巡逻，开始下一轮循环");
        }
        patrolTaskComplete = false;
      }
    }
  }

  // 调试输出
  Serial.print("当前目标点索引："); Serial.print(currentPatrolIndex);
  Serial.print("；距离："); Serial.print(distanceToPatrol);
  Serial.print("m；任务状态："); Serial.println(patrolTaskComplete ? "完成" : "进行中");
}

// 读取GPS当前位置
void readGPSLocation() {
  while (Serial1.available() > 0) {
    String line = Serial1.readStringUntil('\n');
    if (line.startsWith("$GNRMC")) {
      int commaCount = 0;
      int start = 0;
      for (int i = 0; i < line.length(); i++) {
        if (line[i] == ',') commaCount++;
        if (commaCount == 2) start = i + 1;
        if (commaCount == 3) {
          String lat = line.substring(start, i);
          start = i + 1;
          commaCount++;
          String lng = line.substring(start, line.indexOf(',', start));
          currentLocation.lat = lat.toFloat() / 100;
          currentLocation.lng = lng.toFloat() / 100;
          return;
        }
      }
    }
  }
}

// 验证位置有效性
bool isValidLocation() {
  return currentLocation.lat != 0 && currentLocation.lng != 0;
}

// 计算到当前目标点的距离和航向角
void calculatePatrolTarget() {
  double lat1 = radians(patrolPoints[currentPatrolIndex].lat);
  double lng1 = radians(patrolPoints[currentPatrolIndex].lng);
  double lat2 = radians(currentLocation.lat);
  double lng2 = radians(currentLocation.lng);

  double dlat = lat2 - lat1;
  double dlng = lng2 - lng1;
  distanceToPatrol = 6371000 * 2 * asin(sqrt(pow(sin(dlat/2),2) + cos(lat1)*cos(lat2)*pow(sin(dlng/2),2)));

  double y = sin(dlng) * cos(lat2);
  double x = cos(lat1) * sin(lat2) - sin(lat1) * cos(lat2) * cos(dlng);
  patrolHeading = degrees(atan2(y, x));
  if (patrolHeading < 0) patrolHeading += 360;
}

// 巡逻导航控制（差速调节航向）
void patrolNavigation() {
  float headingError = patrolHeading - 90;
  if (headingError < 0) headingError += 360;
  if (headingError > 180) headingError -= 360;

  float baseSpeed = 45; // 园区低速行驶（安全优先）
  float turnAdj = map(abs(headingError), 0, 20, 0, 30);
  float leftSpd = constrain(baseSpeed + (headingError < 0 ? turnAdj : -turnAdj), 25, 150);
  float rightSpd = constrain(baseSpeed - (headingError < 0 ? turnAdj : -turnAdj), 25, 150);

  analogWrite(LEFT_MOTOR_PWM, leftSpd);
  digitalWrite(LEFT_MOTOR_IN1, HIGH);
  digitalWrite(LEFT_MOTOR_IN2, LOW);
  analogWrite(RIGHT_MOTOR_PWM, rightSpd);
  digitalWrite(RIGHT_MOTOR_IN1, HIGH);
  digitalWrite(RIGHT_MOTOR_IN2, LOW);
}

// 执行巡逻任务（摄像头抓拍+红外检测）
void executePatrolTask() {
  // 触发摄像头抓拍
  digitalWrite(CAM_TRIG, HIGH);
  delay(100);
  digitalWrite(CAM_TRIG, LOW);
  Serial.println("摄像头抓拍完成");

  // 红外检测（模拟检测异常，此处简化为打印）
  int irValue = digitalRead(IR_SENSOR);
  Serial.print("红外检测结果："); Serial.println(irValue == LOW ? "存在遮挡/异常" : "无异常");

  // 低功耗待机（降低电机、GPS功耗）
  setLowPowerMode();
}

// 低功耗模式（简化实现：降低PWM输出，关闭非必要外设）
void setLowPowerMode() {
  analogWrite(LEFT_MOTOR_PWM, 0);
  analogWrite(RIGHT_MOTOR_PWM, 0);
  // 可在此关闭GPS模块电源（需额外控制引脚，此处省略）
}

// 停止电机
void stopMotors() {
  analogWrite(LEFT_MOTOR_PWM, 0);
  analogWrite(RIGHT_MOTOR_PWM, 0);
  digitalWrite(LEFT_MOTOR_IN1, LOW);
  digitalWrite(LEFT_MOTOR_IN2, LOW);
  digitalWrite(RIGHT_MOTOR_IN1, LOW);
  digitalWrite(RIGHT_MOTOR_IN2, LOW);
}

要点解读

1. GPS定位精度与数据有效性：导航可靠的前提
   基础GPS导航的核心瓶颈是定位精度与数据稳定性，直接决定目标点跟踪的准确性，需从硬件选型、数据解析、误差补偿三方面优化：
   硬件选型适配场景：不同场景对GPS抗干扰、刷新率需求不同：农业/园区场景选NEO-6M（成本低、刷新率5Hz），工地复杂环境选u-blox NEO-M8N（双频抗干扰、刷新率10Hz），避免因信号遮挡导致定位漂移；
   数据协议与有效性校验：必须采用标准NMEA协议（RMC、GGA），解析时需校验数据完整性，同时判断经纬度是否为0（无效值），仅有效数据参与导航计算，避免无效数据导致误动作；
   辅助误差补偿：GPS存在1-5m的定位误差，案例中加入RFID、红外、限位开关等辅助定位，在目标点附近通过近距离传感器确认到达，弥补GPS误差，这是固定点跟踪的关键修正手段，不可或缺。

2. BLDC导航控制算法：从“定位”到“到达”的核心桥梁
   固定目标点跟踪的本质是通过BLDC电机调节机器人运动，让当前位置向目标点收敛，控制算法需兼顾转向精度、行驶稳定性与负载适应性：
   差速转向适配场景：案例中均采用双BLDC电机差速控制，左侧电机、右侧电机独立调速，通过速度差实现转向，适配轮式机器人结构简单、转向灵活的优势，且无需额外的转向电机，降低成本，适合低成本基础导航需求；
   方位角误差驱动控制：核心逻辑基于“当前航向角与目标航向角的误差”调节速度，误差小时保持匀速，误差大时通过差速快速修正航向，同时引入距离修正，在距离目标较近时降低速度，提高停靠精度，避免因速度快导致的超调；
   负载与环境的参数适配：不同场景下BLDC负载不同，案例2中物料运输机器人设置更低的基础PWM，避免负重过载；工地环境通过加速度计或陀螺仪辅助校正行驶姿态，减少地面不平整导致的航向偏差，算法参数需根据实际负载和环境调整，而非固定值。

3. 多传感器融合：应对复杂环境的“安全屏障”
   固定目标点跟踪并非仅依赖GPS，户外复杂环境（障碍物、信号干扰、地面不平整）易导致单一GPS失效，需通过多传感器融合提升可靠性：
   避障与导航的协同：案例2加入超声波避障，行驶中实时检测障碍物，触发避障后暂停导航，调整方向后再恢复，避免机器人碰撞损坏，尤其适用于工地、园区等有流动障碍物的场景，是户外导航的安全底线；
   辅助定位修正误差：案例1的RFID、案例3的红外传感器，均用于目标点附近的位置确认，GPS定位存在漂移，而近距离传感器不受卫星信号影响，可精准判断是否到达目标点区域，两者结合实现“远距离GPS导航+近距离精准定位”，大幅提高到达判定的准确性；
   姿态与定位的互补：案例1中的加速度计可检测机器人的倾斜姿态，将倾斜角度反馈给控制算法，调整电机输出，减少因地面颠簸导致的航向偏移，确保导航方向的稳定性，提升行驶过程中的定位一致性。

4. 控制周期与实时性：平衡响应速度与系统稳定性
   固定目标点跟踪要求机器人“实时响应位置变化，快速调整电机输出”，控制周期的设计直接决定导航的实时性与系统稳定性：
   周期与数据更新率匹配：GPS模块的刷新率多为1-10Hz，控制周期需低于GPS刷新率（如案例中300-500ms），确保每次控制计算基于最新的GPS数据，同时避免因频繁计算导致Arduino CPU过载，出现卡顿或死机；
   避免阻塞式延迟：代码中严禁使用delay等阻塞函数，否则会导致GPS数据无法及时读取、电机控制中断，需通过millis计算时间间隔，实现非阻塞式循环，保证多任务并行（GPS读取、传感器扫描、电机控制）的实时性；
   中断与主循环的分工：关键任务可放入中断，主循环专注于核心导航计算，避免中断数据被主循环阻塞，确保紧急操作（如避障触发的电机停止）优先执行，提升系统响应速度，这是实时控制的基础架构设计。

5. 功耗与硬件适配：户外长续航的关键保障
   户外场景下，机器人依赖电池供电，功耗控制与硬件适配直接决定续航能力，基础导航需在功能与功耗间平衡：
   MCU与外设的功耗优化：案例3采用Arduino Nano替代Mega，降低主控功耗；GPS模块在待机时可关闭电源（需通过引脚控制电源模块），案例中通过低功耗模式关闭非必要外设，将闲置状态的电机PWM输出降至0，减少电能浪费，延长电池续航；
   驱动模块与电机的匹配：BLDC电机与驱动模块的电流需匹配负载，案例2选用TB6612FNG（最大输出电流3A），适配物料运输的负重需求，避免因驱动电流不足导致电机堵转或无法启动；同时合理设置PWM占空比，避免满占空比长时间运行，既节能又减少电机发热，延长使用寿命；
   电源电路的稳定性设计：户外机器人需搭配稳压模块，确保GPS、电机驱动、Arduino的供电稳定，避免因电池电压下降导致的GPS重启、电机失控，同时通过电源指示灯或电压检测电路，实时监测电池状态，当电压过低时触发低电量报警，防止机器人中途断电失控，这是户外可靠运行的基础保障。
