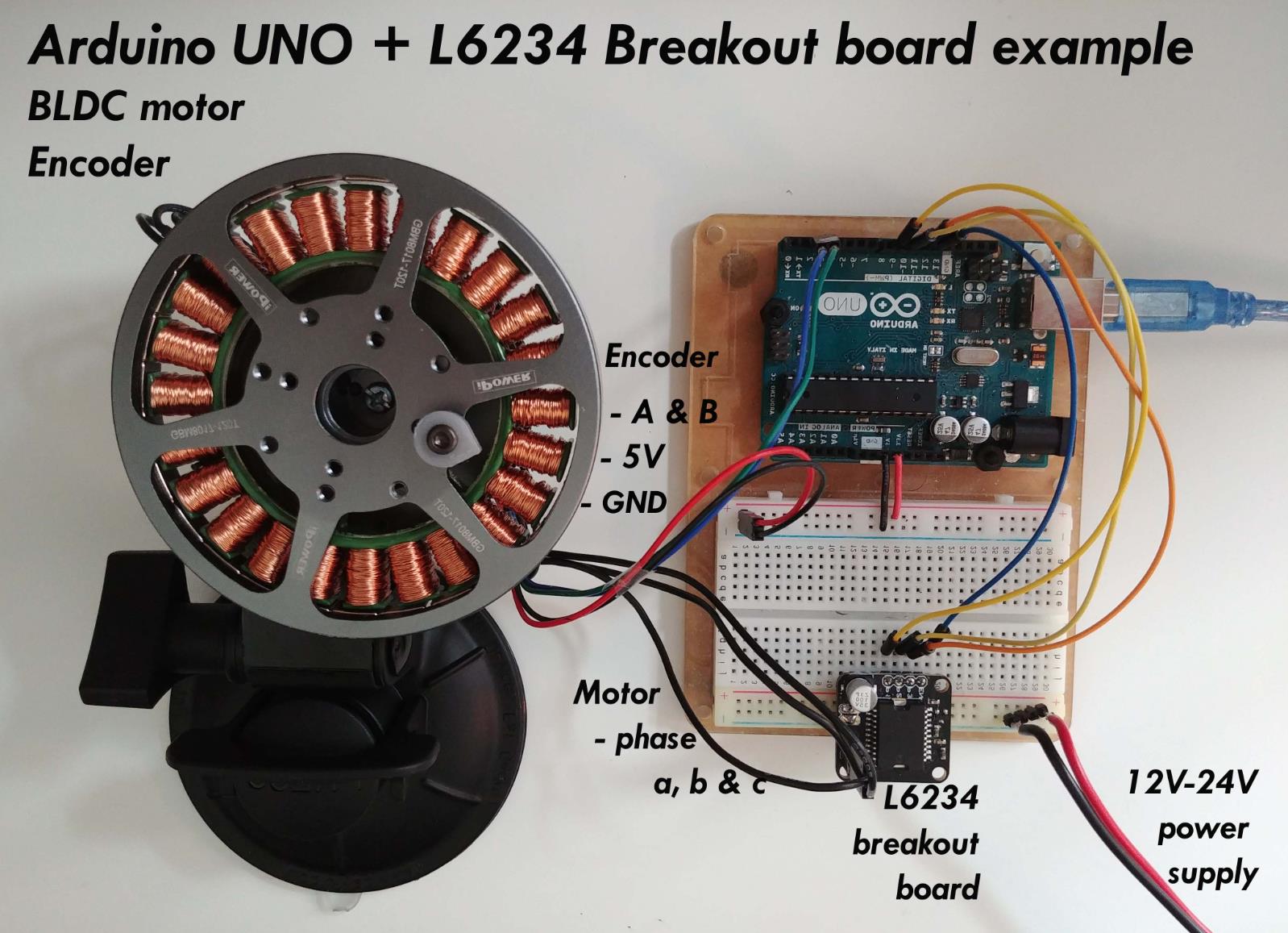

基于 Arduino 的 BLDC 机器人动态障碍跨越控制算法，是移动机器人导航领域的进阶技术。它超越了简单的“停止-绕行”逻辑，旨在让机器人在复杂、非静态的环境中，通过实时感知、预测和动态调整运动状态，主动跨越或规避障碍物，实现连续、高效的通行。

1、主要特点
分层式环境感知与风险评估
该算法的核心在于对环境进行精细化的动态认知，而非单一阈值判断。
动态分区： 以机器人为中心，将周围空间划分为不同风险等级的区域。例如，“近距危险区”（0-20cm）一旦有物体侵入即触发紧急制动；“中距预警区”（20-80cm）用于启动局部路径重规划；“远距安全区”则用于维持全局路径跟踪。
多传感器融合： 结合超声波传感器（覆盖广，用于中远距探测）、红外传感器（精度高，用于近距检测）或 ToF 传感器，构建局部环境地图。Arduino 通过融合这些数据，判断障碍物的距离、方位及运动趋势。
轻量级实时决策与局部重规划
面对动态障碍，机器人必须在毫秒级时间内做出反应。
局部路径重规划： 当障碍物进入预警区，系统立即在当前位置与全局目标点之间，基于局部地图快速生成一条新的无碰撞路径。这通常采用轻量级的启发式算法（如改进的 Bug 算法、向量场直方图法），而非计算量巨大的全局规划算法（如 A*），以适应 Arduino 的算力限制。
行为决策： 算法需决定是“绕行”、“等待”还是“跨越”（针对可跨越的矮障碍）。对于 BLDC 驱动的机器人，决策结果直接转化为电机的目标转速和转向指令。
BLDC 电机的敏捷执行与闭环控制
决策最终依赖于底层电机的快速响应。
差速转向控制： 对于两轮差速驱动的机器人，通过独立控制左右两个 BLDC 电机的转速差来实现灵活转向。例如，遇到左侧障碍物时，算法会指令右轮加速、左轮减速，实现向右平滑避让。
动态响应： BLDC 电机的高扭矩和快速动态响应特性，是实现紧急制动、快速转向和加速绕行等敏捷动作的物理基础，确保机器人能精准执行避障轨迹。

2、应用场景
该技术主要应用于需要在非结构化或半结构化动态环境中自主导航的移动机器人：
仓储物流 AMR/AGV： 在电商仓库或工厂中，自主移动机器人需要实时检测并避开行走的工人、叉车或其他临时停放的障碍物，确保物料搬运过程的安全与流畅。
医院服务机器人： 用于自动运送药品、餐食或医疗垃圾的机器人，必须在走廊、电梯口等人流密集区域灵活穿梭，避免与医护人员、患者或访客发生碰撞。
室内小型搬运机器人： 在小型车间、实验室等场景中，轻载搬运机器人利用该算法绕开工作台、货架和移动人员，完成零件或样品的定点运输。
智能展示与引导机器人： 在商场、展厅中自主移动的引导机器人，需要依靠实时避障导航避免与展柜、人群碰撞，同时保证展示流程的连贯性。

3、 注意事项
在 Arduino 平台上实现该算法，面临诸多工程挑战，需重点关注以下方面：
计算资源与实时性的平衡
算力瓶颈： Arduino Uno/Nano 等 8 位单片机难以独立运行复杂的动态避障算法。建议采用 “上位机+下位机”架构，由高性能处理器负责环境建模、路径规划等复杂计算，Arduino 作为下位机专注于底层电机控制、传感器数据采集及紧急避障逻辑的执行。
代码优化： 对于必须在 Arduino 上运行的算法，需进行极致的代码优化，如使用整型运算代替浮点运算、采用查表法等方式提升执行效率。
传感器数据的可靠性与融合
环境干扰： 超声波传感器易受环境噪声、温度影响；红外传感器易受强光和物体表面材质影响。单一传感器的误判可能导致错误的避障行为。
数据融合策略： 需设计合理的融合逻辑，例如对同一区域的探测结果进行加权平均，或采用“多数表决”机制，提高环境感知的鲁棒性。
控制系统的稳定性与安全性
紧急制动： 必须设计独立于主控算法之外的硬件或软件紧急制动机制。当障碍物距离小于安全阈值时，无论主程序状态如何，必须立即切断电机动力或强制刹车。
机械谐振： 频繁的加减速和转向指令可能会激发机械结构的固有频率。需在软件中对电机的加速度进行限制（加加速度控制），或在硬件上加强结构刚性，避免产生剧烈抖动。
电源管理与电磁兼容
电源隔离： BLDC 电机启停时的大电流会对 Arduino 供电造成冲击。务必使用独立的稳压电源为控制电路和电机电路供电，并做好共地处理。
信号干扰： 强电线路应与传感器信号线分开走线，必要时使用屏蔽线，防止电机产生的电磁噪声干扰传感器信号，导致误检测。

1、四足机器人动态避障（基于腿部力反馈）

#include <SimpleFOC.h>
#include <VL53L0X.h> // ToF激光测距传感器

BLDCMotor legMotors[4] = {BLDCMotor(7), BLDCMotor(8), BLDCMotor(9), BLDCMotor(10)};
VL53L0X tofSensor;

float obstacleThreshold = 300; // 障碍物距离阈值（mm）
float legForceThreshold = 1.5; // 腿部触地力阈值（N）
float liftHeight = 0.3; // 抬腿高度（弧度）

void setup() {
  Serial.begin(115200);
  Wire.begin();
  tofSensor.init();
  tofSensor.setTimeout(500);
  tofSensor.startContinuous();

  for (int i = 0; i < 4; i++) {
    legMotors[i].linkDriver(new BLDCDriver3PWM(3+i, 5+i, 6+i, 11));
    legMotors[i].init();
  }
}

void loop() {
  float distance = tofSensor.readRangeContinuousMillimeters();
  if (distance < obstacleThreshold) {
    // 动态跨越逻辑：对角线腿抬起避障
    legMotors[0].target = liftHeight; // 右前腿抬起
    legMotors[3].target = liftHeight; // 左后腿抬起
  } else {
    // 正常步态
    for (int i = 0; i < 4; i++) {
      legMotors[i].target = 0; // 腿部回到地面
    }
  }

  // 模拟腿部力反馈（实际应用需接压力传感器）
  for (int i = 0; i < 4; i++) {
    float force = readLegForce(i); // 伪代码：读取腿部压力
    if (force > legForceThreshold) {
      legMotors[i].target = 0; // 触地后锁定腿部
    }
  }

  delay(20); // 控制周期
}

float readLegForce(int legID) {
  // 伪代码：返回模拟力值（实际需硬件支持）
  return analogRead(A0 + legID) * 0.01;
}

2、轮式机器人动态跨越减速带（速度+扭矩控制）

#include <SimpleFOC.h>
#include <MPU6050.h>

BLDCMotor wheelMotor(7);
MPU6050 imu;

float targetSpeed = 2.0; // 目标速度（m/s）
float torqueThreshold = 0.8; // 扭矩突变阈值（Nm）
float bumpHeight = 0.05; // 减速带高度估计（m）

void setup() {
  Serial.begin(115200);
  wheelMotor.linkDriver(new BLDCDriver3PWM(9, 10, 11, 8));
  wheelMotor.init();
  wheelMotor.controller = MotionControlType::torque; // 切换为扭矩控制模式
  imu.initialize();
}

void loop() {
  static float lastTorque = 0;
  float currentTorque = wheelMotor.shaft_torque; // 获取当前扭矩
  float zAccel = imu.getAccelerationZ(); // 检测Z轴冲击

  // 检测扭矩突变（可能遇到减速带）
  if (abs(currentTorque - lastTorque) > torqueThreshold) {
    // 临时提升扭矩跨越障碍
    wheelMotor.move(1.5 * targetSpeed);
    delay(200); // 保持高扭矩时间
  } else {
    // 正常速度控制
    wheelMotor.move(targetSpeed);
  }

  // 根据Z轴加速度调整策略（落地后恢复）
  if (zAccel < -2.0) { // 检测到明显冲击
    targetSpeed = 1.0; // 跨越后减速
  } else {
    targetSpeed = 2.0; // 恢复速度
  }

  lastTorque = currentTorque;
  delay(10);
}

3、履带机器人动态爬坡（自适应PID+姿态补偿）

#include <SimpleFOC.h>
#include <MPU6050.h>

BLDCMotor trackMotor(7);
MPU6050 imu;

float targetPitch = 5.0; // 目标爬坡角度（度）
float Kp = 2.0, Ki = 0.1, Kd = 0.5;
float integral = 0, prevError = 0;

void setup() {
  Serial.begin(115200);
  trackMotor.linkDriver(new BLDCDriver3PWM(9, 10, 11, 8));
  trackMotor.init();
  imu.initialize();
}

void loop() {
  float currentPitch = imu.getAngleY(); // 获取俯仰角
  float error = targetPitch - currentPitch;

  // 自适应PID控制（根据坡度调整参数）
  float adaptiveKp = Kp * (1 + 0.1 * abs(error)); // 坡度越大，比例项越强
  integral += error;
  integral = constrain(integral, -100, 100); // 防积分饱和
  float derivative = error - prevError;
  float output = adaptiveKp * error + Ki * integral + Kd * derivative;
  prevError = error;

  // 电机输出限制（防止打滑）
  output = constrain(output, -5.0, 5.0); // 限制扭矩范围
  trackMotor.move(output);

  // 动态调整目标角度（避免过度爬坡）
  if (currentPitch > 30.0) { // 超过30度停止爬坡
    targetPitch = 0;
  }

  delay(30);
}

技术解读
多传感器融合
案例1使用ToF测距+腿部力反馈，案例2结合扭矩传感器和IMU，案例3依赖IMU姿态检测。
关键点：需处理传感器延迟（如通过卡尔曼滤波同步数据时间戳）。
控制模式切换
案例2在速度控制和扭矩控制间动态切换（MotionControlType::torque）。
建议：使用状态机管理不同模式（如IDLE→APPROACH→CROSSING→RECOVER）。
动力学补偿
案例3通过自适应PID调整爬坡参数，避免固定参数导致失控。
进阶方案：建立机器人动力学模型（如牛顿-欧拉方程），实时计算所需扭矩。
安全机制
案例1检测到异常力时锁定腿部，案例3限制最大爬坡角度。
必备功能：
电机堵转保护（检测电流突变）
失控回退策略（如失去平衡时启动保护模式）
实时性能优化
固定控制周期：使用硬件定时器（如Teensy的IntervalTimer）替代delay()。
计算负载均衡：将传感器读取、控制算法、通信分时处理（如每5ms读传感器，20ms执行PID）。

1、超声波传感器+BLDC基础动态避障控制（简单跨越）
场景说明：面向入门级移动机器人，通过超声波传感器实时检测前方障碍物，结合BLDC电机的差速驱动实现基础避障与跨越，适用于小型AGV、教学机器人等简单动态环境。

#include <NewPing.h>

// 硬件配置
#define TRIG_PIN 7    // 超声波触发引脚
#define ECHO_PIN 8    // 超声波回声引脚
#define LEFT_MOTOR_PWM 9   // 左BLDC电机PWM
#define RIGHT_MOTOR_PWM 10 // 右BLDC电机PWM
#define LEFT_MOTOR_DIR 8   // 左电机方向引脚
#define RIGHT_MOTOR_DIR 7  // 右电机方向引脚

// 避障参数
const int SAFE_DISTANCE = 20; // 安全距离阈值（cm）
const int MAX_DISTANCE = 200; // 超声波最大检测距离
NewPing sonar(TRIG_PIN, ECHO_PIN, MAX_DISTANCE); // 超声波传感器对象

void setup() {
  Serial.begin(9600);
  pinMode(LEFT_MOTOR_PWM, OUTPUT);
  pinMode(RIGHT_MOTOR_PWM, OUTPUT);
  pinMode(LEFT_MOTOR_DIR, OUTPUT);
  pinMode(RIGHT_MOTOR_DIR, OUTPUT);
  // 初始化电机停止
  stopMotors();
}

void loop() {
  delay(50); // 50ms检测周期
  int distance = sonar.ping_cm(); // 获取前方距离

  if (distance > SAFE_DISTANCE || distance == 0) {
    // 无障碍物，全速前进
    moveForward();
  } else {
    // 检测到障碍物，执行跨越动作：后退+转向
    stopMotors();
    delay(500); // 停止0.5秒
    moveBackward();
    delay(1000); // 后退1秒
    // 随机选择转向方向（增加灵活性）
    if (random(0, 2) == 0) {
      turnLeft(); // 左转
    } else {
      turnRight(); // 右转
    }
    delay(500); // 转向0.5秒
  }
}

// BLDC电机控制函数
void moveForward() {
  digitalWrite(LEFT_MOTOR_DIR, HIGH);
  digitalWrite(RIGHT_MOTOR_DIR, HIGH);
  analogWrite(LEFT_MOTOR_PWM, 200);
  analogWrite(RIGHT_MOTOR_PWM, 200);
}

void moveBackward() {
  digitalWrite(LEFT_MOTOR_DIR, LOW);
  digitalWrite(RIGHT_MOTOR_DIR, LOW);
  analogWrite(LEFT_MOTOR_PWM, 200);
  analogWrite(RIGHT_MOTOR_PWM, 200);
}

void turnLeft() {
  digitalWrite(LEFT_MOTOR_DIR, LOW);
  digitalWrite(RIGHT_MOTOR_DIR, HIGH);
  analogWrite(LEFT_MOTOR_PWM, 200);
  analogWrite(RIGHT_MOTOR_PWM, 200);
}

void turnRight() {
  digitalWrite(LEFT_MOTOR_DIR, HIGH);
  digitalWrite(RIGHT_MOTOR_DIR, LOW);
  analogWrite(LEFT_MOTOR_PWM, 200);
  analogWrite(RIGHT_MOTOR_PWM, 200);
}

void stopMotors() {
  analogWrite(LEFT_MOTOR_PWM, 0);
  analogWrite(RIGHT_MOTOR_PWM, 0);
}

2、A算法+BLDC动态路径重规划避障（复杂跨越）
场景说明：面向复杂动态环境（如仓储AGV、智能巡检机器人），通过A算法实时重规划路径，结合BLDC电机的精准轨迹跟踪，实现动态障碍跨越后的路径回归，确保任务连续性。

#include <Arduino.h>

// 地图与路径参数
#define GRID_SIZE 10 // 10x10网格地图
int grid[GRID_SIZE][GRID_SIZE] = {0}; // 0=可通行，1=障碍物
int start[2] = {0, 0}; // 起点坐标
int goal[2] = {9, 9};  // 终点坐标

// BLDC驱动配置
#define LEFT_MOTOR_PWM 9
#define RIGHT_MOTOR_PWM 10
#define LEFT_MOTOR_DIR 8
#define RIGHT_MOTOR_DIR 7

// A*算法核心变量
int parent[GRID_SIZE][GRID_SIZE][2]; // 父节点坐标
bool visited[GRID_SIZE][GRID_SIZE];
int queue[GRID_SIZE*GRID_SIZE][2];
int front = 0, rear = 0;

// 初始化地图（预设静态障碍物）
void initializeGrid() {
  // 预设静态障碍物
  grid[4][4] = 1;
  grid[4][5] = 1;
}

// A*路径规划函数
void aStar(int startX, int startY, int goalX, int goalY) {
  // 重置访问标记和队列
  for (int i = 0; i < GRID_SIZE; i++)
    for (int j = 0; j < GRID_SIZE; j++) {
      visited[i][j] = false;
      parent[i][j][0] = parent[i][j][1] = -1;
    }
  front = rear = 0;

  // 入队起点
  queue[rear++][0] = startX;
  queue[rear++][1] = startY;
  visited[startX][startY] = true;

  // 方向数组：右、下、左、上
  int dirs[4][2] = {{0, 1}, {1, 0}, {0, -1}, {-1, 0}};

  while (front < rear) {
    int curX = queue[front][0];
    int curY = queue[front][1];
    front++;

    // 检查是否到达终点
    if (curX == goalX && curY == goalY) {
      Serial.println("路径规划成功！");
      return;
    }

    // 遍历四个方向
    for (int d = 0; d < 4; d++) {
      int nextX = curX + dirs[d][0];
      int nextY = curY + dirs[d][1];

      // 越界、障碍物、已访问检查
      if (nextX >= 0 && nextX < GRID_SIZE && nextY >= 0 && nextY < GRID_SIZE &&
          grid[nextX][nextY] == 0 && !visited[nextX][nextY]) {
        visited[nextX][nextY] = true;
        parent[nextX][nextY][0] = curX;
        parent[nextX][nextY][1] = curY;
        queue[rear++][0] = nextX;
        queue[rear++][1] = nextY;
      }
    }
  }
  Serial.println("路径规划失败！");
}

// 沿规划路径移动
void moveAlongPath() {
  int curX = goal[0], curY = goal[1];
  while (parent[curX][curY][0] != -1) {
    int prevX = parent[curX][curY][0];
    int prevY = parent[curX][curY][1];

    // 计算移动方向
    int dirX = curX - prevX;
    int dirY = curY - prevY;

    // 控制BLDC移动
    if (dirY == 1) moveForward();
    else if (dirY == -1) moveBackward();
    else if (dirX == 1) turnRight(90);
    else if (dirX == -1) turnLeft(90);

    delay(2000); // 每格移动时间
    curX = prevX;
    curY = prevY;
  }
}

// BLDC控制函数（同案例1，此处省略重复代码）
void moveForward() { /* 同案例1 */ }
void moveBackward() { /* 同案例1 */ }
void turnLeft(int angle) { /* 同案例1 */ }
void turnRight(int angle) { /* 同案例1 */ }
void stopMotors() { /* 同案例1 */ }

void setup() {
  Serial.begin(9600);
  initializeGrid();
  // 初始路径规划
  aStar(start[0], start[1], goal[0], goal[1]);
}

void loop() {
  // 模拟动态障碍物（每3秒更新地图）
  static int obstacleTimer = 0;
  if (millis() - obstacleTimer >= 3000) {
    obstacleTimer = millis();
    // 动态添加障碍物（示例：随机位置）
    int randX = random(0, GRID_SIZE);
    int randY = random(0, GRID_SIZE);
    grid[randX][randY] = 1;
    Serial.print("新增动态障碍物：");
    Serial.print(randX); Serial.print(","); Serial.println(randY);
    // 重新规划路径
    aStar(start[0], start[1], goal[0], goal[1]);
  }

  // 执行路径移动
  moveAlongPath();
}

3、多传感器融合+BLDC智能避障跨越（精准跨越）
场景说明：面向高精度避障需求（如工业AGV、服务机器人），融合超声波（前向检测）、红外（侧向检测）传感器，结合BLDC电机的精准调速，实现复杂动态障碍的精准跨越与路径调整，提升环境适应性。

#include <NewPing.h>

// 硬件配置
#define FRONT_TRIG 7   // 前向超声波触发
#define FRONT_ECHO 8   // 前向超声波回声
#define LEFT_IR A0     // 左侧红外传感器
#define RIGHT_IR A1    // 右侧红外传感器
#define LEFT_MOTOR_PWM 9
#define RIGHT_MOTOR_PWM 10
#define LEFT_MOTOR_DIR 8
#define RIGHT_MOTOR_DIR 7

// 避障参数
const int FRONT_SAFE_DIST = 25; // 前向安全距离（cm）
const int SIDE_SAFE_DIST = 15;  // 侧向安全距离（模拟值，对应红外阈值）
NewPing frontSonar(FRONT_TRIG, FRONT_ECHO, 200);

void setup() {
  Serial.begin(9600);
  pinMode(LEFT_IR, INPUT);
  pinMode(RIGHT_IR, INPUT);
  pinMode(LEFT_MOTOR_PWM, OUTPUT);
  pinMode(RIGHT_MOTOR_PWM, OUTPUT);
  pinMode(LEFT_MOTOR_DIR, OUTPUT);
  pinMode(RIGHT_MOTOR_DIR, OUTPUT);
  stopMotors();
}

void loop() {
  delay(40); // 40ms检测周期

  // 读取传感器数据
  int frontDist = frontSonar.ping_cm();
  int leftDist = analogRead(LEFT_IR);
  int rightDist = analogRead(RIGHT_IR);

  // 传感器数据归一化（红外传感器值越小，距离越近）
  leftDist = map(leftDist, 0, 1023, 0, 50);
  rightDist = map(rightDist, 0, 1023, 0, 50);

  // 多传感器融合决策
  if (frontDist < FRONT_SAFE_DIST) {
    // 前向障碍物，判断侧向空间选择转向方向
    if (leftDist > rightDist) {
      // 左侧空间大，右转跨越
      stopMotors();
      delay(300);
      turnRight();
      delay(600);
      moveForward();
    } else if (rightDist > leftDist) {
      // 右侧空间大，左转跨越
      stopMotors();
      delay(300);
      turnLeft();
      delay(600);
      moveForward();
    } else {
      // 两侧空间均小，后退后随机转向
      stopMotors();
      delay(300);
      moveBackward();
      delay(800);
      random(0, 2) == 0 ? turnLeft() : turnRight();
      delay(600);
      moveForward();
    }
  } else if (leftDist < SIDE_SAFE_DIST) {
    // 左侧障碍物，右转规避
    turnRight();
    delay(400);
    moveForward();
  } else if (rightDist < SIDE_SAFE_DIST) {
    // 右侧障碍物，左转规避
    turnLeft();
    delay(400);
    moveForward();
  } else {
    // 无障碍物，全速前进
    moveForward();
  }
}

// BLDC控制函数（同案例1，此处省略重复代码）
void moveForward() { /* 同案例1 */ }
void moveBackward() { /* 同案例1 */ }
void turnLeft() { /* 同案例1（固定角度转向） */ }
void turnRight() { /* 同案例1（固定角度转向） */ }
void stopMotors() { /* 同案例1 */ }

要点解读

1. 传感器与环境感知：动态避障的“眼睛”
   核心逻辑：动态障碍跨越的前提是精准、全面的环境感知，传感器的选择与布局直接决定避障的可靠性：
   传感器选型适配场景：基础避障选超声波（成本低、覆盖中远距离），复杂环境选多传感器融合（超声波+红外，兼顾前向与侧向），高精度场景可扩展激光雷达或ToF传感器，弥补单一传感器盲区（如超声波对透明/吸光障碍物失效，红外对远距离障碍物不敏感）。
   布局覆盖关键区域：案例3采用“前向超声波+侧向红外”布局，形成≥120°的检测覆盖，避免机器人在转向跨越时与侧向障碍物碰撞，符合工业AGV的多方向避障需求。
   数据滤波与归一化：传感器数据需通过滤波（如案例3的map函数归一化）消除噪声，避免因数据跳变导致误决策，确保感知数据稳定可靠。
2. 控制算法与决策逻辑：动态跨越的“大脑”
   核心逻辑：算法需平衡实时性与智能性，根据场景复杂度选择适配的决策策略，实现从“被动避障”到“主动跨越”的升级：
   基础策略：反应式避障：案例1采用“检测-停止-后退-转向”的固定逻辑，适用于简单动态环境，算法复杂度低、响应快，但灵活性不足，仅能应对可预测的障碍。
   进阶策略：路径重规划：案例2引入A*算法，通过实时更新地图（模拟动态障碍物）实现路径重规划，不仅能跨越障碍，还能在跨越后回归最优路径，适用于仓储、巡检等需任务连续性的场景，确保机器人在动态环境中保持高效导航。
   高阶策略：多传感器融合决策：案例3通过融合多传感器数据，实现“前向避障+侧向规避”的协同决策，能根据障碍物空间分布选择最优跨越方向，提升复杂动态环境的适应性，适用于工业AGV、服务机器人等精准避障场景。
3. BLDC执行与闭环控制：动态跨越的“肢体”
   核心逻辑：BLDC作为执行单元，需通过精准的差速控制与闭环反馈，将算法决策转化为稳定的跨越动作，确保执行精度与响应速度：
   差速驱动实现灵活转向：案例均采用双BLDC差速驱动（左右电机独立控制），通过调整左右电机的PWM占空比与方向引脚，实现前进、后退、原地转向等动作，满足跨越障碍时的转向需求，相比单电机驱动更灵活，适合狭小空间的避障。
   闭环反馈提升控制精度：实际应用中需加入编码器或电位器反馈电机转速/角度，形成速度闭环控制（如PID控制），避免因负载变化（如跨越障碍时的阻力）导致转速波动，确保跨越动作的稳定性，案例中的开环控制为简化实现，实际可扩展闭环反馈。
   响应速度匹配避障需求：动态避障对响应速度要求高，控制周期需控制在20-50ms（如案例1的50ms检测周期），确保从传感器检测到障碍物到电机执行转向的时间足够短，避免因延迟导致碰撞，符合BLDC高动态响应的特性。
4. 算法轻量化与资源适配：Arduino平台的“约束与优化”
   核心逻辑：Arduino属于资源受限平台（内存小、算力有限），需通过算法轻量化与资源优化，平衡避障性能与硬件能力：
   算法复杂度适配算力：避免在Arduino上运行复杂算法（如完整SLAM、RRT），案例2采用简化版A算法（仅实现核心路径搜索，省略复杂的启发式函数计算），案例3采用规则型决策逻辑，均符合Arduino的算力约束，确保算法实时运行。
   内存管理避免溢出：A*算法需存储节点信息，案例2通过固定大小的数组（parent[10][10][2]、queue[100][2]）替代动态内存分配，避免堆溢出，同时限制网格大小（10x10），平衡路径精度与内存占用。
   计算优化提升效率：减少浮点运算（如用整数替代浮点计算距离、角度），采用定点数优化，关键任务（避障检测、电机控制）置于主循环顶部，确保高优先级任务优先执行，避免因计算延迟导致避障失效。
5. 安全机制与鲁棒性设计：动态跨越的“底线”
   核心逻辑：动态障碍跨越存在失控风险（如传感器故障、算法失效、障碍物不可预测），需通过安全机制与鲁棒性设计，保障机器人与环境安全：
   物理与软件双重防护：硬件上设置急停按钮（直接切断电机使能），软件上设置速度上限（如PWM占空比不超过255，避免电机过载）、障碍物阈值限幅（如案例1的SAFE_DISTANCE），防止因参数错误导致碰撞或电机损坏。
   异常状态容错处理：当传感器失效（如超声波无返回值）时，默认执行停止动作；当路径规划失败（如A*无法找到路径）时，进入安全待机状态，避免机器人失控乱撞，案例2通过串口打印规划状态，便于调试与故障排查。
   动态环境适应性优化：针对动态障碍物的不可预测性，案例2采用周期性路径重规划（每3秒更新地图），案例3采用随机转向策略，增加避障灵活性，同时通过多次检测确认障碍物（而非单次检测触发动作），减少因环境噪声导致的误触发，提升鲁棒性。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
