1.ros简介

  1.ros诞生背景

    在2007年Willow Garage公司发布了ros系统（机器人操作系统），是一套机器人通用软件框            架，可以提升模块复用性

  2.ros概念

    1.是适用于机器人的开源元操作系统

    2.集成了大量工具、库、协议、提供类似操作系统所提供的功能，简化对机器人的控制

    3.提供用于在多台计算机上获取，构建，编号和运行代码的工具和库，类似于“机器人框架”

    4.是通讯机制、工具软件包、机器人高层技能一级机器人生态系统的集合体

  3.设计目标：代码复用、分布式、松耦合、精简、语言独立性、易于测试、大型应用、丰富的组                          件工具、免费且开源

  4.发展历程

    1.在ros诞生前很多人认为机器人研究需要一个开放式协作框架，在2000年斯坦福大学开展了斯坦福人工智能机器人等项目，在研究具有代表性，集成式人工智能系统的过程中，创立了用于室内场景的高灵活性、动态软件系统，其可以用于机器人学研究

    2.2007年Willow Garage公司提供大量资源，用于将斯坦福大学机器人项目的软件系统进行扩展与完善，同时ros的核心思想和基本软件包逐渐得到完善

    3.ros的发行版本指软件包的版本，与Linux发行版本概念类似。退出ros发行版本旨在开发人员可以使用相对稳定的代码库，知道其准备好将所有内容进行版本升级为止

2.ros安装

https://blog.csdn.net/zjxsmsw/article/details/157509255?fromshare=blogdetail&sharetype=blogdetail&sharerId=157509255&sharerefer=PC&sharesource=zjxsmsw&sharefrom=from_link

可在上述链接中查看ros系统安装教程

3.ros快速体验

  1.添加Ubuntu中文输入法

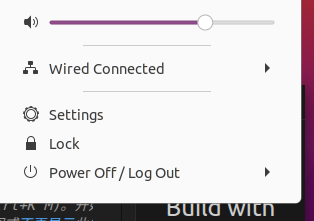

    1.打开settings

    2.找到

    3.点击Manage Installed Languages

    4.在弹出的窗口中点击 Install​ 安装语言支持

    5.勾选Chinese (Simplified)，点击Apply

    6.回到Region & Language

    7.在input Sources部分，点击 +​ 按钮添加输入法

    8.找到Chinese

   9.选中后点击Add

   10.可用win+空格键切换输入法

  2.代码实现

    1.流程：指定解释器，导包，编写主入口，初始化ros节点，输出日志

       指定解释器：#！ /usr/bin/env python

    2.编译：在cmake文件中添加

可自动下载python解释器

    3.执行catkin make

    4.新开窗口，输入roscore进入当前窗口，输入当前目录，加载环境变量

    5.rosrun+包名+被执行的python文件

4.集成环境搭建

  1.安装终端terminator

    输入sudo apt install terminator

  2.安装vscode

    1.使用和基本配置

      1.创建工作空间：mkdir -p xxx_ws/src

                                 cd xxx_ws

                                  catkin_make

      2.使用code命令进入vscode

      3.在集成终端中打开：输入chomd +x  *.py

      4.软链接：sudo ln -s /usr/bin/python3 /usr/bin/python

    3.launch文件展示

    1.优势：可以一次性实现多个ros节点

    2.实现

      1.选定功能包右击--》添加launch文件夹

      2.选定launch文件夹右击--》添加launch文件（xml文件）

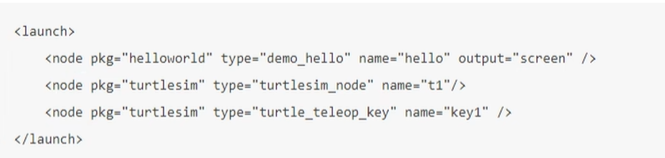

      3.编辑launch文件内容

      node--》包含的某个节点

      pkg--》功能包

      type--》被运行的节点文件

      name--》为节点命名

      output--》设置日志的输出目标

      4.运行：roslaunch 包名 launch文件名

5.ros架构

  1.系统架构

    1.os层：操作系统

    2.中间层：封装关于机器人开发的中间件

    3.应用层：功能包，以及功能包内的节点

  2.自身结构

    1.文件系统：源代码组织形式

    2.计算图

    3.开源社区

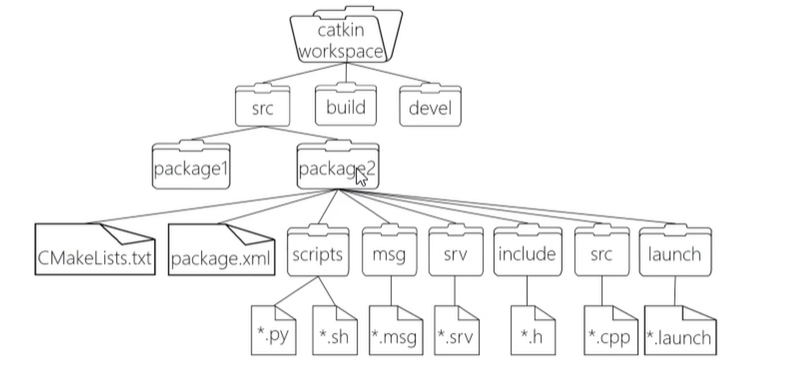

  3.文件系统

   1.结构

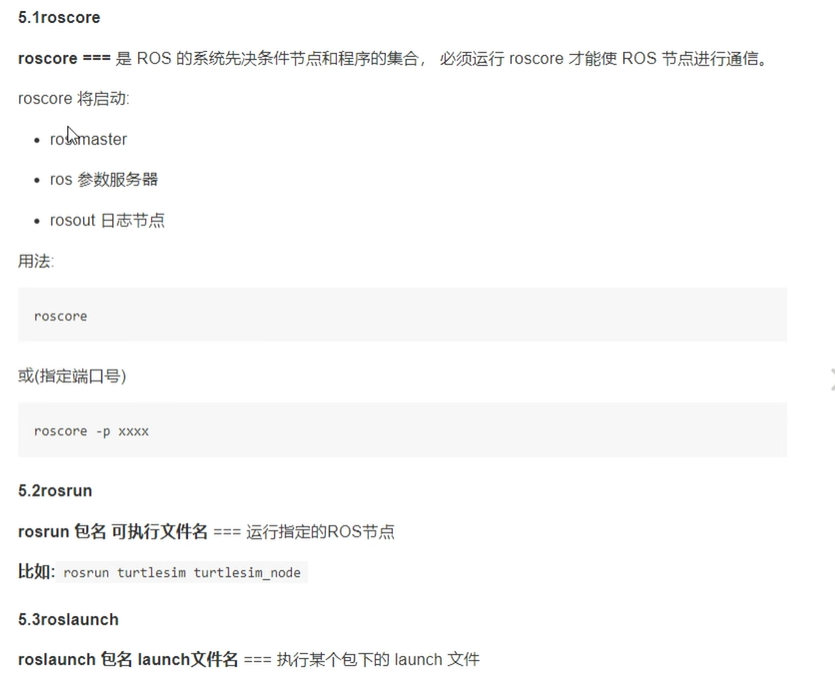

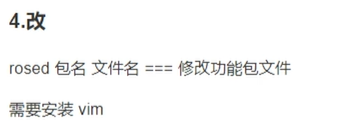

  4.ros文件系统相关命令

  5.计算图

    1.简介：以点对点的网络形式表现数据交互过程

    2.安装（以noetic为例）

    3.启动：rosrun rqt_graph rqt_graph

6.ros通信机制

使用python实现代码时需导包：import rospy

导入消息格式：from std_msgs.msg import String

  1.实现策略

    1.话题通信（发布订阅模式）

    2.服务通信（请求响应模式）

    3.参数服务器（参数共享模式）

  2.简介

    1.概念：以发布订阅的方式实现不同节点之间数据交互的通信模式

    2.作用：用于不断更新的，少逻辑处理的数据传输场景

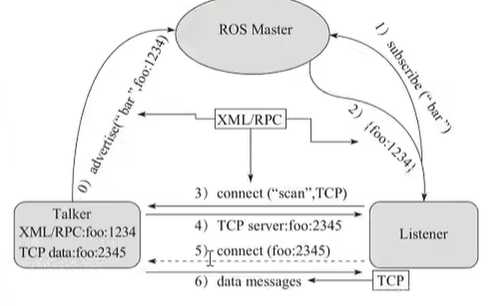

  3.理论模型

    1.角色--》流程--》注意

      1.角色：master-管理者：可根据话题建立发布者和订阅者之间的连接

                    talker-发布者：

                    listener-订阅者

      2.注意：1.使用的协议由PRC和TCP

                     2.发布者和订阅者话题无顺序关系

                    3.发布者和订阅者都可以存在多个

                   4.发布者和订阅者建立连接后，管理者就可以关闭了

                    5.下图实现流程以实现封装，以后直接调用即可

     3.话题通信应用时的关注点

         1.大部分已经实现封装了

         2.话题设置

         3.关注发布者和订阅者实现

         4.关注信息载体

  3.需求分析

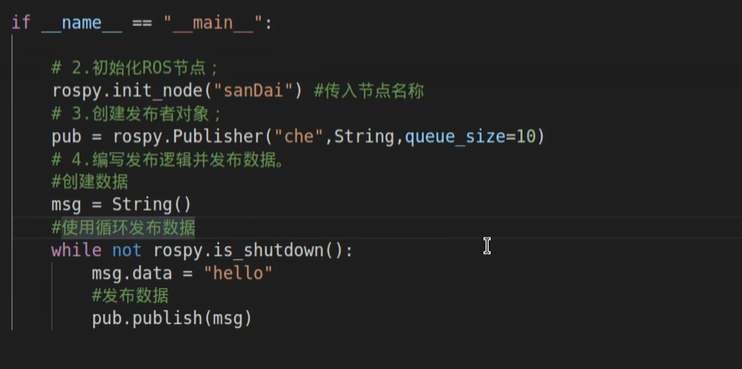

    1.发布者python

代码主体

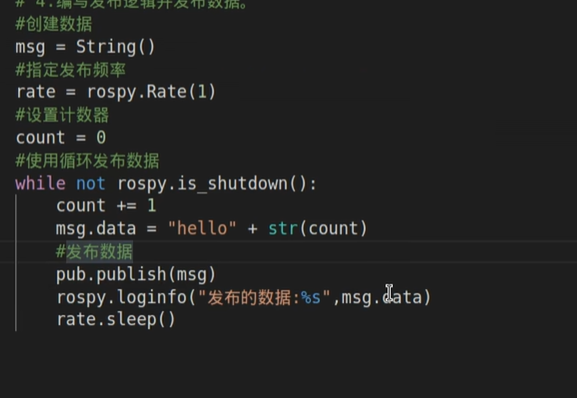

    2.添加发布逻辑

      指定发布频率：rate=rospy.Rate（发布频率）

修改后代码

    3.订阅者实现

      代码示例

注：1.在最后一定要写上rospy.spin

      2.无论是发布者还是订阅者都要以下图形式进行编译

    3.若发现发布者和订阅者信息不对称，须在发布前进行休眠（rospy.sleep(休眠时间)）确保订阅

  4.使用计算图显现

      1.启动：输入rqt_graph启动计算图

  4.自定义msg

    1.定义msg文件：功能包下新建msg目录，添加文件Person.msg

    2.编辑配置文件

      1.在package文件中导入message_generation和message_runtime

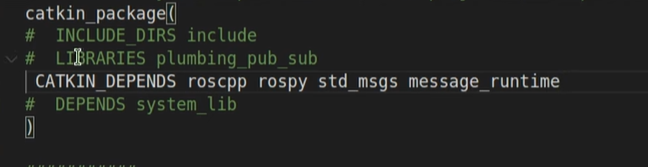

      2.在cmake中添加message_generation以及进行下图操作

    3.编译：中间文件在（/工作空间/devel/lib/python3/dist-pachages/包名/msg）

    4.python实现

     在代码实现前需输入from msg包名 import 数据文件名

      1.配置vscode：方便代码提示以及误抛异常

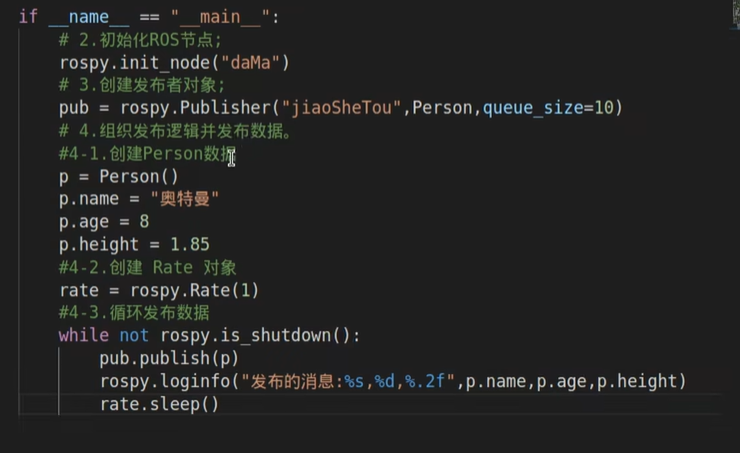

      2.发布方实现

        代码实现

    3.订阅方实现



  5.服务通信

    1.概念：已请求相应的方式实现不同节点数据交互的通信模式

    2.作用：用于偶然的，对时时性有要求，有一定逻辑处理需求的数据传输场景

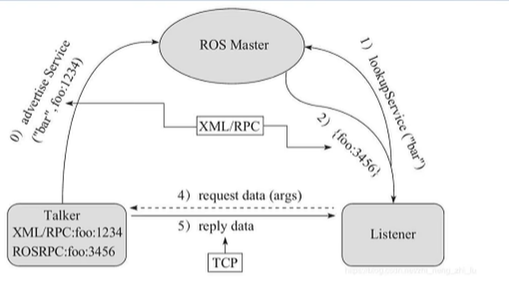

    3.理论模型

      1.master-管理者

      2.server-服务端

      3.client-客户端

      4.流程：master会根据话题实现server和client的连接

      5.注：

         1.保证顺序：客户端发起请求时，服务端需已经启动

         2.客户端和服务端都可以存在多个

      6.关注点

        1.流程已被封装直接调用即可

        2.话题

        3.服务端

         4.客户端

        5.数据载体



    7.自定义srv

      1.流程

        1.按照固定格式创建srvwenjian

        2.编辑配置文件

        3.编译生成中间文件

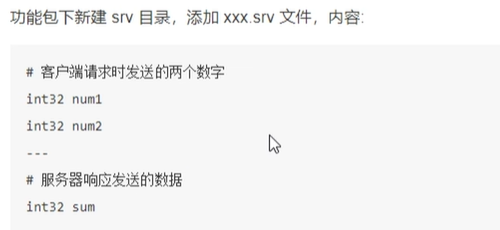

      2.定义srv文件

      3.编辑配置文件在package文件中添加message_generation和message_runtime

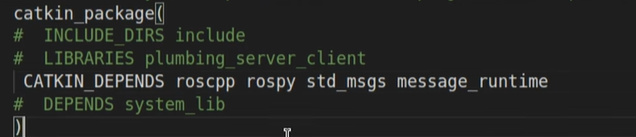

      4.在cmake中添加message_generation，并解除service注释，以及添加下图内容

      5.vscode配置：同message配置

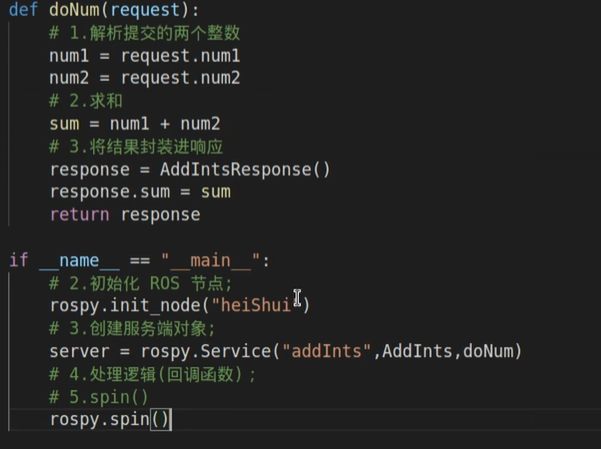

      6.流程

          1.导包

          2.初始化ros节点

          3.创建服务端对象

          4.处理逻辑（回调函数）

           5.spin()

代码示例

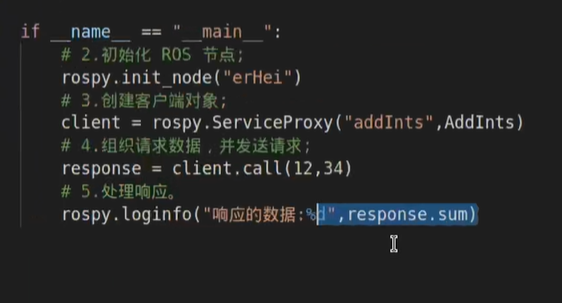

      7.客户端实现

        流程：

          1.导包

          2.初始化ros节点

          3.创建客户端对象

          4.组织请求数据，并发送请求

          5.处理响应

代码示例

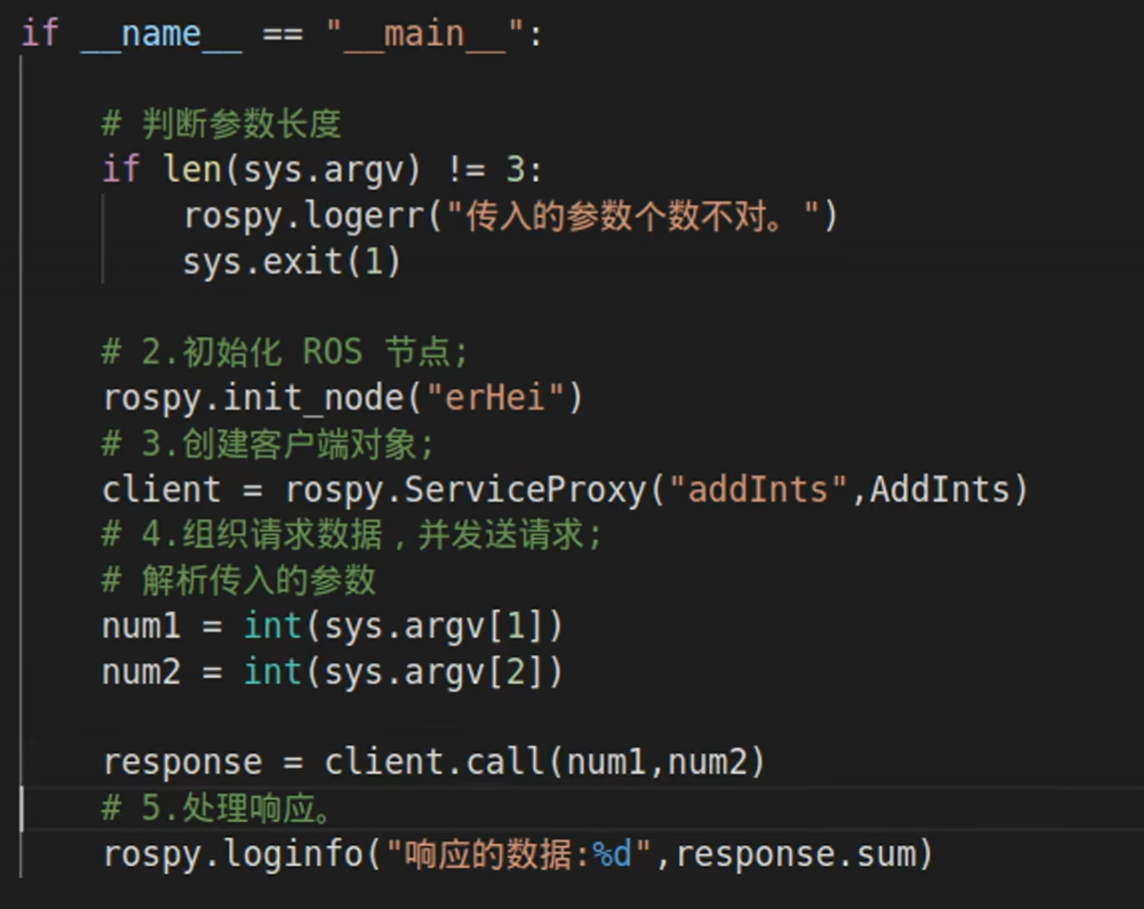

      8.优化实现：可以在实行节点时，动态传入参数

        使用sys.argv数组

优化后的代码示例

   9.注意事项

        1.需先启动服务端，客户端先于服务端启动，会抛出异常

          解决方案：使用ros内置函数，等待服务启动

             1.client.wait_for_service()

             2.rospy.wait_for_service("话题名称")

  10.参数服务器

    1.概念：一共享的方式实现不同节点之间数据交互的通信模式

    2.作用：存储一些多节点共享的数据，类似于全局变量

    3.理论模型

    1.master：管理者

    2.talker：设置者

    3.listener：调用者

    4.注：参数服务器不是为高性能而设计的，因此最好用于存储静态的非二进制的简单数据

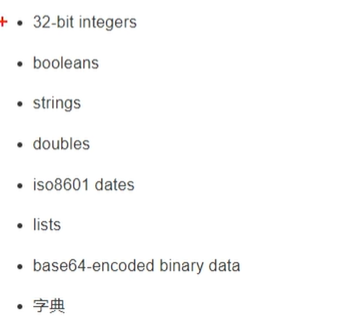

    5.可用数据类型

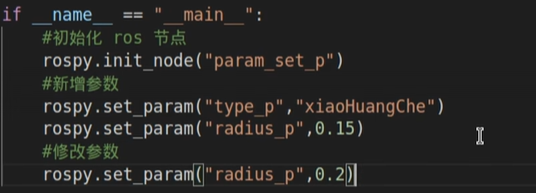

    6.参数新增与修改

      1.需求：在参数服务器中设置机器人属性，型号，半径

      2.实现：rospy.set_param()

      3.代码示例

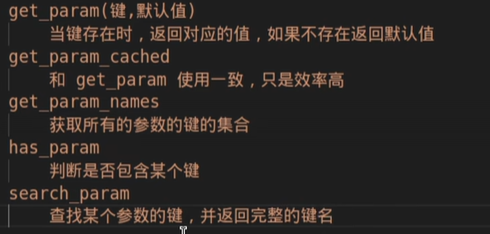

    7.参数服务器获取参数

      1.函数类别

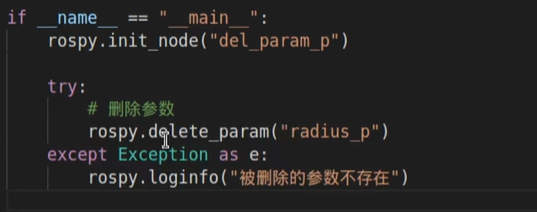

    8.参数删除

        代码示例

注：二次删除会抛出异常
