地图的构建方式
地图类型维度存储结构核心信息优点缺点典型应用2D均匀网格占据概率简单、成熟、高效仅限2D平面室内机器人导航2.5D均匀网格高度值比2D多地形信息无法表示悬空物无人车、野外机器人3D点列表3D点坐标构建简单、信息完整无结构、数据量大离线重建、可视化OctoMap3D八叉树占据概率稀疏、高效、带概率分辨率固定、不够精细无人机避障、机械臂3D哈希表+体素块SDF/颜色内存效率极高、实时实现复杂实时AR/
·
环境地图构建

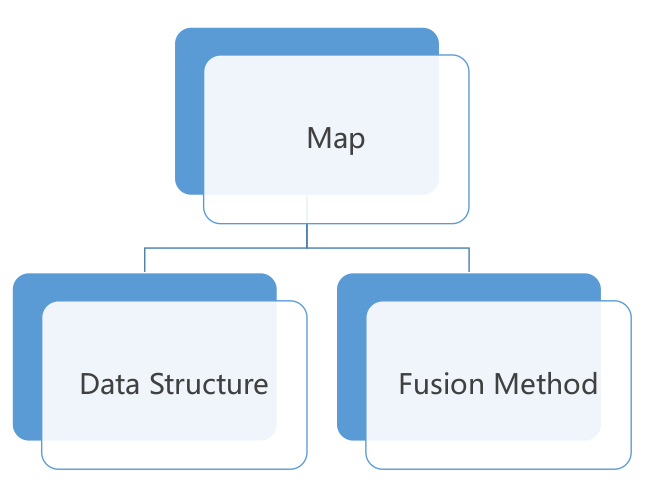

地图的构建核心包括：数据结构和融合方法。
地图数据结构
主要用于表示环境，分为两大类：
-
度量地图
- 思想：用精确的坐标来描述环境。
- 常见类型：
- 栅格地图：将环境划分为均匀的网格（栅格），每个栅格存储一个值（如占用概率、代价）。简单高效，是路径规划最常用的格式。
- 特征地图：用一系列抽象的特征点（如墙角、门框、线）来表示环境。存储效率高，但不够直观。
- 点云地图：由大量3D点组成，能非常精细地还原环境外貌，但数据量大，常用于激光SLAM。
-
拓扑地图
- 思想：强调地点之间的连通关系，而非精确的几何位置。像一张图，用节点表示重要地点（如房间、路口），用边表示连接路径及其代价。
- 特点：抽象程度高，存储空间小，非常适合于高层任务规划和导航，但缺乏精确的几何信息。
实践中常采用分层或融合的策略，例如用精细的栅格地图做局部避障，用拓扑地图做全局路径规划。
地图融合方法
主要指在建图过程中，如何将新的传感器观测数据与现有地图进行融合更新。
-
贝叶斯更新（用于栅格地图）
- 核心：每个栅格都是一个独立的二值贝叶斯滤波器。根据新的观测（激光扫描），使用反观测模型计算当前观测下该栅格被占用的概率，并与先验概率进行融合。
- 经典算法：占据栅格地图 就使用此方法。公式简化为：
P_new = ...(基于观测更新概率)。它能有效地处理噪声和多次观测，逐步构建出稳定可靠的地图。
-
图优化（用于位姿图与地图）
- 核心：SLAM不仅建图，还要估计机器人自身轨迹（位姿）。将机器人的位姿和观测到的地标（或约束）作为节点，将观测数据、里程计数据等作为连接节点的边（约束），形成一个图。
- 融合过程：当获得新的约束时（如回环检测），将其加入图中。通过求解一个大规模非线性最小二乘问题，一次性调整所有节点（位姿和地图），使它们最大程度地满足所有约束。这种方法能有效纠正累积误差，是现代SLAM的主流方法。
-
表面重建与融合（用于3D点云/体素地图）
- 核心：在3D SLAM（如KinectFusion）中，常用截断符号距离函数（TSDF）。
- 融合过程：将空间划分为体素网格，每个体素存储到最近物体表面的距离（TSDF值）和权重。新的深度帧数据通过ICP配准后，其TSDF值会与体素中存储的值进行加权平均融合。通过不断融合多帧数据，生成精确、平滑的3D表面模型。
一、地图构建方法分类与演进
环境地图构建方法可通过表示维度和核心思想两大维度分类，其演进关系如下，帮助建立宏观认知：
二、主流地图构建技术详解
按“2D→2.5D→3D”的维度递进顺序，逐一解析各类地图的核心特性：

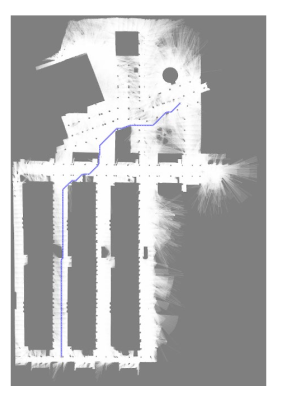

1. 占据栅格地图（Occupancy Grid Map）- 2D
最经典的基础地图形式，由SLAM奠基人之一Sebastian Thrun普及，适用于二维平面场景。
- 存储结构：均匀2D网格（矩阵），每个网格单元（cell）存储“占据概率”（0.0~1.0），常用概率对数形式（Log-Odds） 存储，便于贝叶斯公式加法计算。
- 核心原理：
- 传感器模型：基于激光雷达等测距设备，射线区域（机器人到测量点）标记为“空闲”，测量点标记为“占据”；
- 概率融合：通过贝叶斯公式更新网格概率，多次观测后从“未知（0.5）”收敛到“空闲（0）”或“占据（1）”。
- 应用场景：
- 室内机器人导航（扫地机器人、服务机器人路径规划）；
- 2D SLAM（定位与建图）；
- 计算资源敏感、环境以二维平面为主的场景。

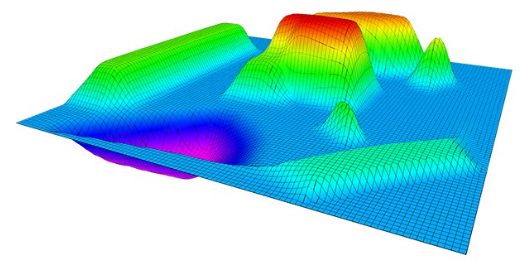

2. 2.5D地图（Elevation Map / Height Map）
2D与3D的折中方案，记录二维坐标（x,y）对应的高度（z），但单个（x,y）仅对应一个z值，无法表示悬空物（如吊灯）或多层结构（如桥梁）。
- 存储结构：2D网格，每个cell存储高度值（或高度统计信息，如均值、方差），而非占据概率。
- 核心原理：通过RGB-D相机、3D激光雷达等设备采集点云，统计每个（x,y）网格内点的高度（取最高点或平均值）。
- 应用场景：
- 野外/崎岖地形导航（无人车、救援机器人，判断地面可通行性）；
- 无人机复杂表面降落。

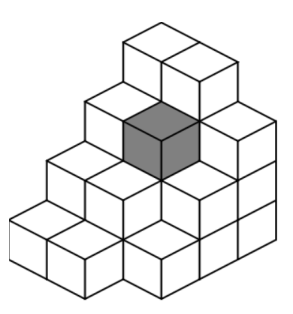

3. 占用地图 3D
如下图所示，占用内存，3D推荐使用Octomap、（Voxel Hashing）

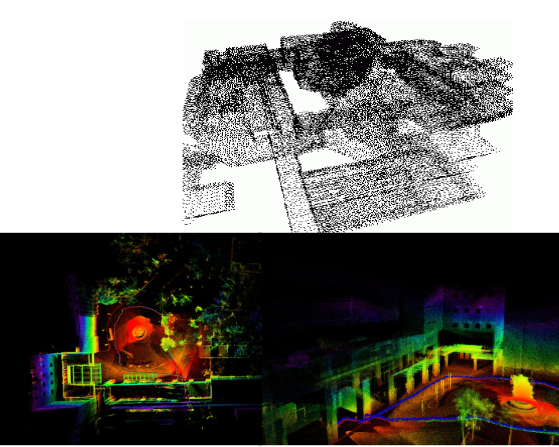

3. 点云地图（Point Cloud Map）- 3D
最直接的3D地图表示，仅记录传感器采集的3D点坐标集合。
- 存储结构：点列表（格式如
.pcd、.ply），每个点含（x,y,z）坐标，可附加颜色（r,g,b）或反射强度。 - 核心原理：无需复杂概率推理，仅通过SLAM估计的机器人位姿，将不同时刻的点云转换到全局坐标系后拼接。
- 优缺点：
- 优点：构建简单，保留原始几何与外观细节；
- 缺点：数据量大（稠密/RGB-D或稀疏/LiDAR）、无拓扑结构、无法直接判断空间占据状态，不适合实时导航。
- 应用场景：
- 离线建图与重建（建筑扫描、考古测量、高精度环境档案）；
- 环境可视化（为人类提供直观展示）；
- 作为TSDF等高级地图的输入数据。

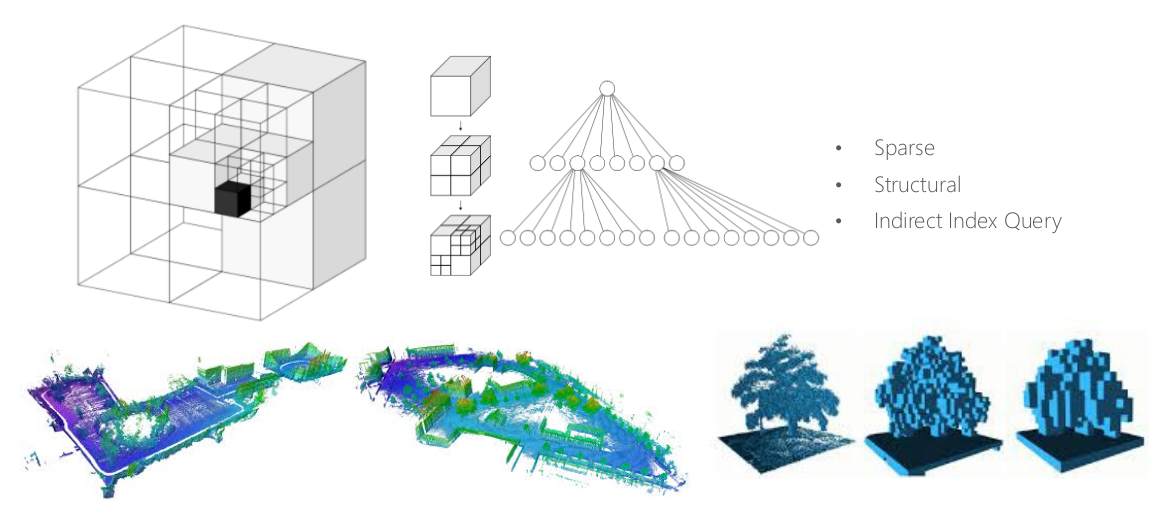

4. 八叉树地图（OctoMap）- 3D
解决点云地图“无结构、数据量大”的问题，结合2D占据栅格思想与八叉树（Octree）层次化结构。
- 存储结构：八叉树，每个节点代表立方体体素（Voxel）：
- 全空闲/全占据的节点无需展开；
- 含“占据-空闲”边界的节点，递归细分为8个子节点，直至最高分辨率。
- 核心原理：
- 继承Occupancy Grid的概率更新模型，体素存储占据概率；
- 利用树形结构的“层次性”与“稀疏性”压缩存储空间，避免为空白区域分配内存。
- 应用场景：
- 无人机导航与避障（3D路径规划）；
- 机械臂抓取（感知工作区域障碍物3D位置）；
- 需高效3D占据概率信息的机器人应用。

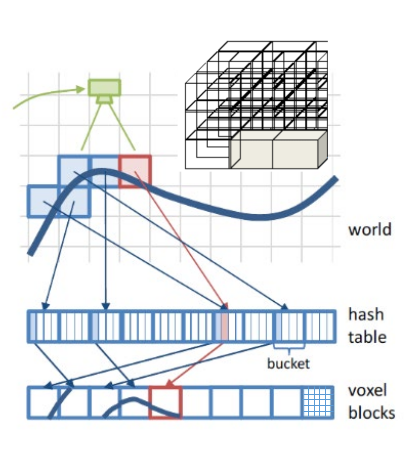

5. 体素哈希地图- 3D
（Voxel Hashing）由NIESSNER et al. 提出，专为高效、稠密的实时3D重建设计，解决均匀体素网格内存消耗大、八叉树稠密场景访问效率低的问题。
- 存储结构：
- 稀疏体素块：仅存储靠近物体表面的体素块（如8×8×8），而非整个空间或单个体素；
- 哈希表：键（Key）为体素块空间坐标（x,y,z），值（Value）为体素块数据指针。
在三维重建中，一种常见的方法是将空间划分为无数个小立方体（称为 体素，Voxel），每个体素存储一个信息（如是否被表面占据、到表面的距离等）。这就是所谓的 TSDF（Truncated Signed Distance Function，截断符号距离函数） 体积表示法。
- 传统方法（密集存储）：为整个感兴趣的空间预先分配一个巨大的、均匀的三维数组。缺点是内存消耗巨大，且大部分内存被空的或未观察到的区域浪费了。无法用于大规模场景。
- 需求：我们希望在消费级GPU上，实时重建一个房间甚至一栋大楼，但GPU内存是有限的（通常几个GB到几十个GB）。
Voxel Hashing 就是为了解决这个“有限内存 vs. 无限空间”的矛盾而诞生的。
核心思想：稀疏化与哈希索引
- 哈希表实现O(1)访问效率，快速定位体素块；
- 内存仅与重建表面积成正比，大幅节省资源。
Voxel Hashing 的解决方案非常巧妙，它借鉴了计算机科学中经典的 哈希表（Hash Table） 概念。
-
只分配看到的体素：我们不为整个世界的每一个可能体素都分配内存，而是只为那些被传感器数据（如深度相机）观察到的、靠近物体表面的体素分配内存。这极大地减少了需要管理的数据量，实现了“稀疏存储”。
-
用哈希表来索引体素：如何高效地管理和访问这些稀疏分布的体素块呢？答案是使用哈希表。
- 键（Key）：每个体素在世界空间中的三维坐标
(x, y, z)被转换成一个唯一的哈希键（Hash Key）。通常，这个键是通过一个简单的哈希函数计算得到的（例如，对坐标进行位运算并取模）。 - 值（Value）：哈希表中存储的值是一个指针，指向该体素在GPU内存（显存）中实际存储数据的位置。这个数据就是该体素的TSDF值、权重、颜色等信息。
- 键（Key）：每个体素在世界空间中的三维坐标
-
体素块（Voxel Blocks）：为了进一步提升效率，通常不是对单个体素进行哈希，而是将
8x8x8或16x16x16的体素组成一个块（Block）。哈希表索引的是这些块的世界坐标。这样做的优点是：- 减少了哈希表的大小（条目数更少）。
- 提高了内存访问的局部性（Coalesced Memory Access），对GPU并行计算非常友好。
- 压缩了指针开销。
工作流程（Pipeline）
在一个典型的实时重建循环中（例如处理来自Kinect的每一帧深度图），Voxel Hashing 的工作流程如下：
第一步：数据关联（Data Association） - 当前帧 vs. 全局模型
- 从深度相机获取当前帧的深度图
D_t和颜色图C_t。 - 根据相机的位姿
T_t（通过传感器或ICP算法获取），将当前深度图反向投影到世界坐标系中，得到一堆三维点云。 - 对于这些三维点，找到它们所对应的体素块（即它们落在哪个
8x8x8的块里）。 - 计算这些体素块的世界坐标，并通过哈希函数快速查找哈希表，看这些块是否已经存在。
- 如果存在：则取出该块在显存中的指针，准备更新其中的体素数据。
- 如果不存在：则在哈希表中创建一个新条目，并在显存中为这个新的体素块分配内存，初始化其TSDF值和权重（通常为0），然后将指针存入哈希表。
第二步：TSDF融合（TSDF Fusion）
- 对于当前帧观察到的每一个体素
v，计算其TSDF值：- 将体素
v从世界坐标转换到当前相机坐标系。 - 投影到当前深度图上，找到对应的深度值
d。 - TSDF值
s=d - z（其中z是体素在相机坐标系下的Z值）。 - 如果
|s|大于一个截断距离μ，则忽略它（因为它离表面太远或太近，信息不可靠）。
- 将体素
- 加权平均融合：将当前帧计算出的TSDF值与全局模型中存储的历史值进行融合。
TSDF_new = (W_old * TSDF_old + w * s) / (W_old + w)W_new = W_old + w- 其中
w是当前帧的权重，通常与相机角度、测量噪声等有关，简单情况下可以设为1。
第三步：循环与维护（Looping and Maintenance）
- 哈希冲突处理：不同的坐标可能哈希到同一个键上，这就是哈希冲突。Niessner 的方案采用了一种“惰性”策略：在融合时如果发现冲突（两个不同的块争抢同一个哈希桶），则简单地丢弃较旧或不活跃的块，或者将其交换出去。这保证了速度，但牺牲了一点精度。
- 内存管理：随着相机移动，会不断分配新的体素块。系统需要一种策略来回收不再被观察到的体素块的内存（例如，基于LRU策略），防止内存被耗尽。
- 流程不断重复，新的帧不断被融合到全局的哈希表中，模型也就逐渐被重建出来。

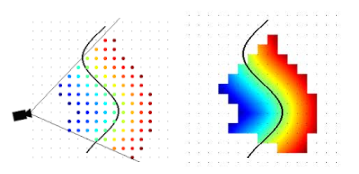

6. 截断符号距离函数地图（TSDF）- 3D
存储隐式表面的地图形式，是高质量表面重建的核心技术，不直接记录占据信息。
- 存储结构：3D网格（均匀网格、体素哈希块等），每个体素存储两类信息：
- SDF值：体素中心到最近物体表面的“符号距离”（内部负、外部正）；
- 权重：融合信息的置信度权重。
- 核心原理：
- 距离融合：每帧深度图计算射线体素的SDF值（体素到观测表面(障碍物曲面)的距离）；
- 加权平均：新SDF值与历史值融合，多次观测后物体表面SDF值收敛到0（零等值面即物体精确表面）。
- 应用场景：
- 高精度3D重建（生成3D打印、影视特效的水密网格模型）；
- RGB-D SLAM（如KinectFusion、ElasticFusion的后端优化与地图表示）。

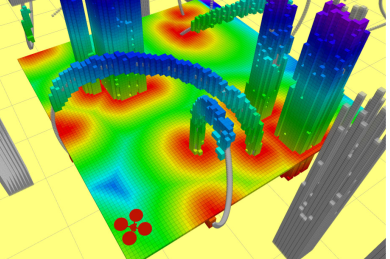

7. 欧氏符号距离场地图（ESDF）- 3D
TSDF的“近亲”，专为导航与规划设计，计算“体素到最近障碍物的欧几里得距离”，而非TSDF的“表面重建距离”。
- 存储结构：3D网格，每个体素存储“距离值（恒正）”与最近障碍物坐标。
- 核心原理：
- 构建占据地图：通过Occupancy Grid或OctoMap生成二值化占据地图（空闲/占据）；
- 距离变换：运行欧几里得距离变换（EDT） 算法，为每个空闲体素计算到最近占据体素的距离。
- 应用场景：
- 运动规划（无人机、机械臂轨迹优化，如CHOMP、FIESTA算法，利用梯度信息保证轨迹远离障碍物）；
- 实时避障（机器人感知周围障碍物距离并快速反应）。

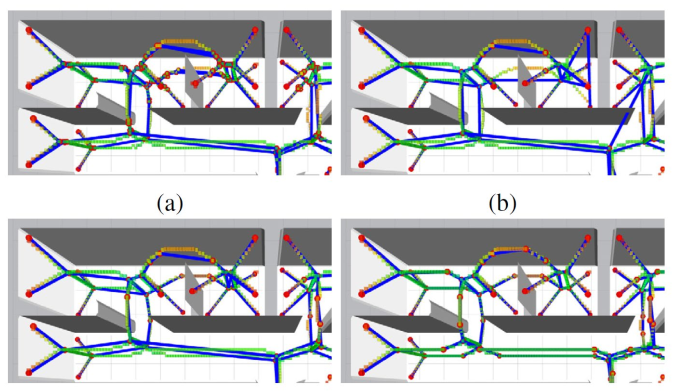

- Voronoi Diagram Map
TSDF vs ESDF
- TSDF
核心特点：距离表面超过截断阈值（±2）后，数值固定为截断值（不再随距离变化），表面仍为0。
🔵2 🔵2 🔵2 🔵2 🔵1 🔵1 🔵2 🔵2 🔵2 🔵2
🔵2 🔵2 🔵2 🔵1 🔵1 🔵1 🔵1 🔵2 🔵2 🔵2
🔵2 🔵2 🔴1 🔴1 🔴1 🔴1 🔴1 🔴1 🔵2 🔵2
----------------
🔵2 🔵1 🔴1 |🟠0 🟠0 🟠0| 🔴1 🔵1 🔵2 🔵2
🔵1 🔵1 🔴1 |🟠0 🔴-1 🟠0| 🔴1 🔵1 🔵1 🔵1
🔵1 🔵1 🔴1 |🟠0 🟠0 🟠0| 🔴1 🔵1 🔵1 🔵1
----------------
🔵2 🔵1 🔴1 🔴1 🔴1 🔴1 🔴1 🔵1 🔵2 🔵2
🔵2 🔵2 🔴1 🔴1 🔴1 🔴1 🔴1 🔵2 🔵2 🔵2
🔵2 🔵2 🔵2 🔵1 🔵1 🔵1 🔵1 🔵2 🔵2 🔵2
🔵2 🔵2 🔵2 🔵2 🔵1 🔵1 🔵2 🔵2 🔵2 🔵2
- ESDF
核心特点：物体内外均为真实欧氏距离，数值连续变化（无截断），物体内为负、外为正、表面为0。
🔵3 🔵3 🔵2 🔵2 🔵1 🔵1 🔵2 🔵2 🔵3 🔵3
🔵3 🔵2 🔵2 🔵1 🔵1 🔵1 🔵1 🔵2 🔵2 🔵3
🔵2 🔵2 🔴1 🔴1 🔴1 🔴1 🔴1 🔴1 🔵2 🔵2
----------------
🔵2 🔵1 🔴1 |🟠0 🟠0 🟠0| 🔴1 🔵1 🔵2 🔵2
🔵1 🔵1 🔴1 |🟠0 🟠0 🟠0| 🔴1 🔵1 🔵1 🔵1
🔵1 🔵1 🔴1 |🟠0 🟠0 🟠0| 🔴1 🔵1 🔵1 🔵1
----------------
🔵2 🔵1 🔴1 🔴1 🔴1 🔴1 🔴1 🔵1 🔵2 🔵2
🔵2 🔵2 🔴1 🔴1 🔴1 🔴1 🔴1 🔵2 🔵2 🔵2
🔵3 🔵2 🔵2 🔵1 🔵1 🔵1 🔵1 🔵2 🔵2 🔵3
🔵3 🔵3 🔵2 🔵2 🔵1 🔵1 🔵2 🔵2 🔵3 🔵3
| 对比维度 | ESDF（欧氏符号距离场） | TSDF（截断符号距离场） |
|---|---|---|
| 数值本质 | 真实欧氏距离，连续无截断 | 截断距离，超出阈值后固定数值 |
| 数值范围 | 无限制（随距离无限递增/递减） | 限定在[-截断阈值, 截断阈值]（如±2） |
| 存储开销 | 较大（需存储所有距离值） | 较小（仅存储截断范围内的值，其余固定） |
| 表面表示 | 精确（0值严格对应物体表面） | 同样精确（0值对应表面，不受截断影响） |
| 适用场景 | 需精确距离计算（如路径规划、碰撞检测） | 实时建图（如RGB-D相机稠密建图） |
三、主流地图技术对比总结
| 地图类型 | 维度 | 存储结构 | 核心信息 | 优点 | 缺点 | 典型应用 |
|---|---|---|---|---|---|---|
| Occupancy Grid | 2D | 均匀网格 | 占据概率 | 简单、成熟、高效 | 仅限2D平面 | 室内机器人导航 |
| Elevation Map | 2.5D | 均匀网格 | 高度值 | 比2D多地形信息 | 无法表示悬空物 | 无人车、野外机器人 |
| Point Cloud | 3D | 点列表 | 3D点坐标 | 构建简单、信息完整 | 无结构、数据量大 | 离线重建、可视化 |
| OctoMap | 3D | 八叉树 | 占据概率 | 稀疏、高效、带概率 | 分辨率固定、不够精细 | 无人机避障、机械臂 |
| Voxel Hashing | 3D | 哈希表+体素块 | SDF/颜色 | 内存效率极高、实时 | 实现复杂 | 实时AR/VR重建 |
| TSDF | 3D | 网格/体素块 | 截断符号距离 | 表面重建质量极高 | 计算量大、需GPU | 高精度3D重建 |
| ESDF | 3D | 网格 | 欧氏距离场 | 适合梯度规划 | 距离变换耗时 | 无人机/机器人运动规划 |
四、开源项目与链接验证
以下为各类地图技术对应的代表性开源项目，均已验证GitHub链接可正常访问：
| 地图类型 | 代表性开源项目 | GitHub链接（已验证） | 简介 |
|---|---|---|---|
| 2D Occupancy Grid | Google Cartographer | https://github.com/cartographer-project/cartographer | Google工业级激光SLAM，支持2D/3D占据栅格地图生成 |
| ROS Navigation Stack | https://github.com/ros-planning/navigation | ROS标准导航栈，map_server包加载/发布2D地图 |
|
| Hector SLAM | https://github.com/tu-darmstadt-ros-pkg/hector_slam | 无需里程计的激光SLAM，适配高速/不平坦地面 | |
| 2.5D Elevation Map | Grid Map | https://github.com/anybotics/grid_map | 通用网格地图库，支持海拔、方差等多图层，专为2.5D地形设计 |
| ROS Elevation Mapping | https://github.com/leggedrobotics/elevation_mapping | ETH为四足机器人ANYmal开发的实时高程映射包，基于Grid Map | |
| 3D Point Cloud | LOAM | https://github.com/laboshinl/loam_velodyne | 开创性激光里程计与建图方案，直接生成点云地图，效率高 |
| A-LOAM | https://github.com/HKUST-Aerial-Robotics/A-LOAM | LOAM进阶版，代码清晰，依赖Ceres Solver优化 | |
| OctoMap | OctoMap（官方库） | https://github.com/OctoMap/octomap | 完整C++实现，含地图类、概率更新、射线投射等核心功能 |
| OctoMap ROS | https://github.com/OctoMap/octomap_mapping | OctoMap与ROS的接口包，支持点云转OctoMap | |
| Voxel Hashing | Voxblox | https://github.com/ethz-asl/voxblox | 核心库，基于体素哈希实现TSDF与ESDF增量构建，适配机器人在线应用 |
| Voxel Hashing | https://github.com/niessner/VoxelHashing | 只分配看到的体素; 用哈希表来索引体素块; | |
| InfiniTAM | https://github.com/victorprad/InfiniTAM | 跨平台实时TSDF重建库，基于体素哈希 | |
| TSDF（Dense） | KinectFusion（开源实现） | https://github.com/Nerei/kinfu_remake | 微软KinectFusion非官方实现，用均匀体素网格，是TSDF领域开创性工作 |
| OpenChisel | https://github.com/personalrobotics/OpenChisel | 开源TSDF重建系统，实现类似KinectFusion的算法 | |
| ElasticFusion | https://github.com/mp3guy/ElasticFusion | 经典稠密SLAM，用面元（Surfel）表示地图，重建效果极佳 | |
| ESDF | Voxblox（ESDF模块） | https://github.com/ethz-asl/voxblox | 从TSDF层增量构建ESDF的高效算法，集成于Voxblox |
| esdf_server（Voxblox ROS） | 含于Voxblox的ROS包中 | 订阅点云/OctoMap，发布构建好的ESDF | |
| FIESTA | https://github.com/hku-mars/FIESTA | 港大火星实验室开源，直接从点云构建ESDF，速度快，适配规划场景 | |
| 其他 | Teach-Repeat-Replan | https://github.com/HKUST-Aerial-Robotics/Teach-Repeat-Replan | TRR’s Local Map |
| Voronoi Diagram Map | https://github.com/ethz-asl/mav_voxblox_planning | 拓扑地图; 用节点（关键位置）和边（连通关系）表示环境，适用于大场景路径规划 |
五、技术选型与实践建议
1. 入门与2D场景验证
- 优先选择 ROS Navigation Stack + Hector SLAM，仅需一台激光雷达即可快速实现2D建图与导航，降低入门门槛。
2. 3D占据感知（无人机/机械臂）
- 核心选型 OctoMap：通过SLAM前端（如A-LOAM）生成点云，再用
pointcloud_to_octomap节点转换为OctoMap，直接用于3D避障与空间感知。
3. 高质量3D重建
- 若需精细模型（如3D打印、影视），研究 InfiniTAM 或 OpenChisel，输入设备选择RGB-D相机（如Realsense、Kinect）。
4. 高级导航与运动规划
- 首选 FIESTA：专为规划设计，直接从点云构建ESDF，速度快，适配无人机高速飞行等场景；
- 次选 Voxblox：若系统已基于TSDF（需同时实现重建与规划），可一站式解决TSDF与ESDF构建。
5. pcd & ply
-
.pcd（Point Cloud Data）
是由 PCL（Point Cloud Library，点云处理最主流的库）专门为点云处理量身设计的原生格式，所有设计都围绕点云的特性优化，没有兼顾其他3D数据类型。.pcd 结构（点云专属）
头部会精准定义点云的核心元数据，结构紧凑且针对性强，示例：
# .PCD v0.7 - Point Cloud Data file format
VERSION 0.7 # 格式版本
FIELDS x y z rgb # 点的字段（坐标+颜色）
SIZE 4 4 4 4 # 每个字段的字节数
TYPE F F F U # 字段类型（F=浮点型，U=无符号整型）
COUNT 1 1 1 1 # 每个字段的元素数
WIDTH 10000 # 点云宽度（点数量，有序点云为列数）
HEIGHT 1 # 点云高度（1=无序点云，>1=有序点云）
VIEWPOINT 0 0 0 1 0 0 0 # 采集视角（传感器位姿）
POINTS 10000 # 总点数
DATA binary # 数据存储方式（binary/ascii）
- .ply（Polygon File Format）
也叫“斯坦福多边形格式”，最初设计用于存储多边形网格（3D模型），后来扩展支持点云，是通用的3D几何文件格式（可同时存点和面）。
.ply 结构（通用3D）
头部定义“元素类型”（顶点/面），支持同时存储点和网格，示例：
ply
format ascii 1.0 # 格式版本+存储方式
element vertex 10000 # 顶点（点云）数量
property float x # 顶点字段定义
property float y
property float z
property uchar red # 颜色字段
property uchar green
property uchar blue
element face 0 # 面（网格）数量（0=无网格）
end_header # 头部结束
关键能力对比
| 维度 | .pcd | .ply |
|---|---|---|
| 元数据支持 | 支持点云专属元数据（传感器、视角、时间戳） | 通用元数据，无点云专属字段 |
| 数据类型 | 专为点云优化，解析效率高 | 通用字段定义，需手动映射解析 |
| 兼容数据类型 | 仅点云（支持有序/稀疏点云） | 点云 + 网格（多边形） |
| 工具兼容性 | 仅PCL、CloudCompare等点云工具原生支持 | Blender、MeshLab、MATLAB、Python等几乎所有3D工具原生支持 |
| 跨平台/跨软件 | 差（需插件） | 优（通用格式） |
| 适用场景 | PCL开发、激光雷达点云处理、需传感器元数据 | 跨工具分享、点云+网格结合、通用3D场景 |
实用选择建议
- 如果你用 PCL库做算法开发、处理激光雷达/深度相机的点云（需要记录传感器信息、有序点云）→ 选
.pcd； - 如果你需要 跨软件分享点云（比如Blender建模、MeshLab可视化）、或点云附带网格信息 → 选
.ply； - 二进制版本的两者文件大小接近，ASCII版本
.pcd更紧凑，.ply可读性更强。
总结
- 核心定位：
.pcd是点云专用格式（PCL生态首选），.ply是通用3D格式（支持点+面）； - 兼容性：
.ply跨软件/平台兼容性远优于.pcd，.pcd仅在PCL开发中优势明显； - 场景选择：需传感器元数据/PCL开发选
.pcd，需跨工具分享/含网格选.ply。
