🔥 内容介绍

摘要：本文聚焦二维障碍物环境下移动机器人路径规划领域，系统梳理了基于快速扩展随机树（RRT）算法的路径规划方法，以及卡尔曼滤波在定位不确定性处理中的应用。通过分析相关文献，归纳了RRT算法在路径规划中的优势与改进方向，以及卡尔曼滤波对定位不确定性的优化作用，探讨了二者结合在提升路径规划性能方面的潜力，为后续研究提供参考。
关键词：移动机器人；路径规划；RRT算法；卡尔曼滤波；定位不确定性

一、引言

移动机器人自主导航技术是机器人领域的关键研究方向，路径规划作为自主导航的核心环节，旨在为机器人在复杂环境中规划出从起始点到目标点的安全、高效路径。二维障碍物环境是常见的应用场景，如室内机器人巡逻、园区自动驾驶接驳等。在实际应用中，机器人定位系统易受环境干扰和传感器噪声影响，导致定位信息存在不确定性，进而影响路径规划的可靠性和安全性。快速扩展随机树（RRT）算法因其无需预先构建环境地图、适应复杂环境等优势，在路径规划中得到广泛应用。卡尔曼滤波作为一种高效的线性最优估计方法，能够有效降低定位不确定性。因此，研究在二维障碍物环境下应用RRT算法实现移动机器人路径规划，并应用卡尔曼滤波处理定位不确定性具有重要的理论和实践意义。

二、RRT算法在路径规划中的研究进展

2.1 RRT算法基本原理

RRT算法是一种基于随机采样的路径规划算法，由Steven M. LaValle于1998年提出。其核心思想是以起点为根节点，通过在环境空间中随机采样生成新的节点，并将这些新节点逐步添加到树结构中，不断扩展树的分支，直至树的某个分支触达目标点，从而找到从起点到目标点的路径。具体步骤包括初始化树状结构、随机生成新节点、在树中搜索距离新节点最近的节点、从最近节点向新节点方向扩展得到新节点、进行碰撞检测、判断是否到达目标点等。

2.2 RRT算法的优势

RRT算法具有诸多优势，使其在路径规划领域得到广泛应用。首先，它无需对环境进行全局建模，能够快速探索复杂环境，适用于高维空间和动态环境的路径规划。例如，在二维障碍物环境中，即使障碍物分布复杂，RRT算法也能通过随机采样逐步构建路径，避免陷入局部最优解。其次，RRT算法收敛速度快，能够在较短时间内生成可行路径，满足实时应用的需求。在工业制造中，物流机器人需要在短时间内规划出从原材料存放点到生产线的路径，RRT算法的高效性使其成为理想选择。

2.3 RRT算法的改进研究

尽管RRT算法具有上述优势，但也存在一些不足之处，如生成的路径可能存在角速度过大、加速度突变等问题，且路径非最优，存在冗余拐点。为了克服这些问题，研究人员提出了多种改进算法。

RRT算法在RRT基础上引入路径重连（Rewire）机制，通过动态调整父节点实现渐进最优。它以路径总代价（如欧氏距离）为评估标准，优先选择代价更低的父节点。在新节点生成后，搜索其邻域内已存在节点，若通过新节点连接可降低路径代价，则更新父节点。理论上，RRT算法可收敛至最优解，但需无限次迭代，实际应用中需权衡计算时间与路径质量。

RRT-Smart算法作为RRT算法的进一步优化版本，在智能采样和路径后优化方面进行了创新。在智能采样方面，它摒弃了完全随机的采样方式，利用传感器数据融合技术获取的环境信息，对障碍物的分布、自由空间的范围进行精确分析，动态调整采样概率，使采样点更有针对性地分布，提高路径规划效率。在路径后优化方面，对初始路径上的节点进行修剪，去除冗余节点，缩短路径长度。

三、卡尔曼滤波在定位不确定性处理中的研究进展

3.1 卡尔曼滤波基本原理

卡尔曼滤波是一种数学方法，用于估计一个系统的未知状态，基于不完全观测和不确定的系统噪声。它是一种递归的估计方法，可以分为预测步和更新步两个部分。在预测步中，使用状态方程对系统状态进行预测；在更新步中，使用观测方程和观测值进行状态估计值的更新。通过不断迭代预测和更新步骤，卡尔曼滤波能够在有限的时间内高效地估计系统的状态，降低定位不确定性。

3.2 卡尔曼滤波在地图定位中的应用

卡尔曼滤波在地图定位中具有广泛的应用。对于基于陀螺仪和加速度计的定位系统，卡尔曼滤波可以纠正陀螺仪倾斜误差和加速度计噪声影响，提高定位精度。在基于GPS的定位系统中，卡尔曼滤波可以融合多种观测数据，如GPS信号、陀螺仪、加速度计、磁力计等，提高定位精度和可靠性。对于基于视觉和光学的定位系统，卡尔曼滤波可以估计目标的位置和速度，提高定位准确性。

3.3 卡尔曼滤波在路径规划中对定位不确定性的优化

在路径规划中，定位不确定性会对路径的安全性和有效性产生重要影响。定位偏差可能导致机器人误判自身与障碍物的相对位置，规划出的路径实际存在碰撞风险；偏差累积可能使机器人偏离规划路径，无法准确到达目标点。卡尔曼滤波可以通过实时估计机器人的真实位置，修正定位偏差，将优化后的定位信息融入路径规划算法中，提升路径规划的稳健性。例如，在RRT算法中，使用卡尔曼滤波更新节点的状态信息及不确定性，评估每个可能连接的代价，包括路径长度和不确定性，选择不确定性较小的方向进行路径扩展，从而生成更安全、可靠的路径。

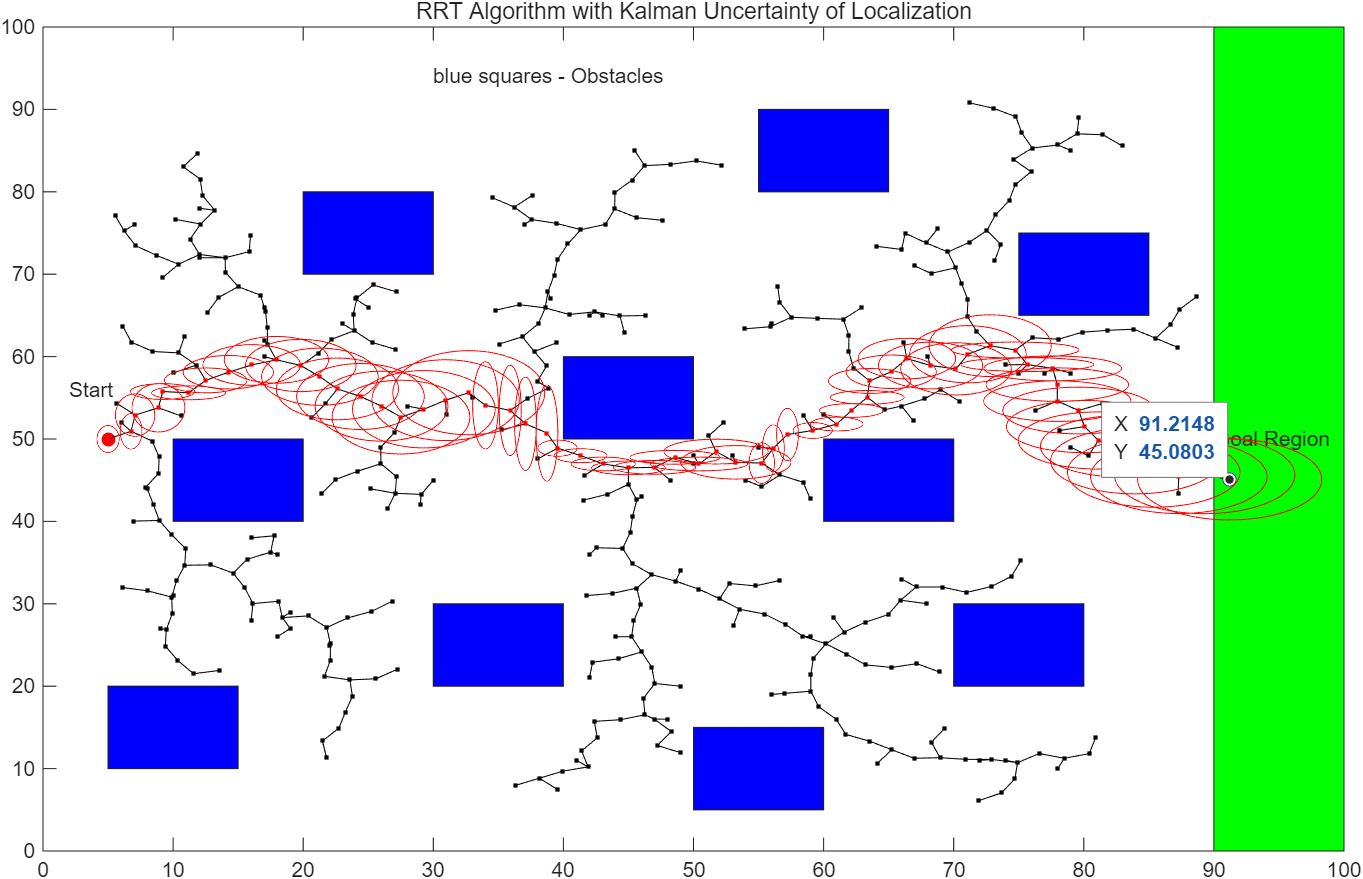

⛳️ 运行结果

📣 部分代码

% This function checks whether the segment from (px1,py1) to (px2,py2)

% is in collision with the set of obstacles described in the matrix

% 'obstacles', which assumes the obstacles are rectangles whose vertices

% are arranged in the sequence used in the script generate_obstacles.m

function collision_found = collision_check_segment(px1,py1,px2,py2,obstacles)

% returning 1 indicates collision

% returning 0 indicates no collision

collision_found = 0;

num_obstacles = size(obstacles,1);

% compute the slope of the line segment

a = px2 - px1;

b = py2 - py1;

m = b/a;

for i_obs = 1:num_obstacles



    x1 = obstacles(i_obs,1); y1 = obstacles(i_obs,2);

    x2 = obstacles(i_obs,3); y2 = obstacles(i_obs,4);

    x3 = obstacles(i_obs,5); y3 = obstacles(i_obs,6);

    x4 = obstacles(i_obs,7); y4 = obstacles(i_obs,8);



    % check segment's y value at x1

    y_at_x1 = m*(x1-px1) + py1;

    t_y_at_x1 = (x1 - px1)/a;

    % check segment's y value at x2

    y_at_x2 = m*(x2-px1) + py1;

    t_y_at_x2 = (x2 - px1)/a;

    % check segment's x value at y1

    x_at_y1 = (y1-py1)/m + px1;

    t_x_at_y1 = (y1 - py1)/b;

    % check segment's x value at y3

    x_at_y3 = (y3-py1)/m + px1;

    t_x_at_y3 = (y3 - py1)/b;



    if ((y_at_x1 >= y1) && (y_at_x1 <= y3) && (t_y_at_x1 >= 0) && (t_y_at_x1 <= 1))

        collision_found = 1; break;

    elseif ((y_at_x2 >= y1) && (y_at_x2 <= y3) && (t_y_at_x2 >= 0) && (t_y_at_x2 <= 1))

        collision_found = 1; break;

    elseif ((x_at_y1 >= x1) && (x_at_y1 <= x2) && (t_x_at_y1 >= 0) && (t_x_at_y1 <= 1))

        collision_found = 1; break;

    elseif ((x_at_y3 >= x1) && (x_at_y3 <= x2) && (t_x_at_y3 >= 0) && (t_x_at_y3 <= 1))

        collision_found = 1; break;

    end



end

🔗 参考文献

​[1]明瑞冬.基于ROS的移动机器人自主导航系统研究[D].武汉理工大学,2018.
