🔥 内容介绍

移动机器人自主导航的核心技术之一是路径规划，其核心目标是在复杂环境中为机器人寻找一条满足无碰撞、路径最短、能耗最低等多约束条件的最优路径，广泛应用于工业仓储、矿区巡检、灾后救援等实际场景。针对传统路径规划算法在多目标优化中易陷入局部最优、解集分布不均匀，以及动态环境适应性差等问题，本文提出将改进强度帕累托进化算法（SPEA2）应用于移动机器人路径规划研究。首先，构建移动机器人路径规划的多目标优化模型，明确路径长度、避障安全性、运动能耗三大核心优化目标及约束条件；其次，详细剖析SPEA2算法的核心原理，包括适应度分配策略、k近邻密度估计方法及存档截断机制，并针对路径规划的特点对算法参数进行优化设计；然后，搭建路径规划仿真平台，构建静态复杂环境与动态干扰环境模型，通过仿真实验验证所提算法的有效性；最后，将SPEA2算法与传统A*、RRT*及基础SPEA算法进行对比分析，验证其在路径优化效果、收敛速度及环境适应性上的优越性。研究结果表明，基于SPEA2的移动机器人路径规划算法能够有效平衡多目标优化需求，生成的路径更贴合机器人实际运动特性，具备更强的环境适应性和鲁棒性，为移动机器人自主导航提供可靠的技术支撑。关键词：移动机器人；路径规划；SPEA2算法；多目标优化；自主导航

1 绪论

1.1 研究背景与意义

随着机器人技术、人工智能及传感器技术的快速融合发展，移动机器人已逐步从结构化环境应用走向非结构化、复杂动态环境应用，其自主导航能力成为衡量机器人智能化水平的核心指标。路径规划作为自主导航的关键环节，承担着“从起点到终点寻找最优可行路径”的核心任务，直接决定了移动机器人的运动效率、运行安全性及能耗经济性。在实际应用场景中，移动机器人往往需要同时满足多个相互冲突的优化目标，例如工业仓储机器人需兼顾路径最短与避障安全，矿区巡检机器人需平衡能耗最低与实时响应速度，灾后救援机器人需优先保障路径安全与通行效率，这对路径规划算法的多目标优化能力提出了极高要求。

传统路径规划算法如A*、Dijkstra算法等，在静态已知环境中能够实现单目标最优路径搜索，但在多目标优化场景中易出现局部最优解，无法平衡多个冲突目标；RRT*等随机采样类算法虽具备一定的动态环境适应性，但路径随机性强、解集分布不均匀，难以满足机器人实际运动的平滑性需求；基础多目标进化算法如SPEA，存在适应度分配不合理、存档维护机制不完善等问题，导致算法收敛速度慢、优化效果不佳。SPEA2作为SPEA算法的改进版本，通过优化适应度分配策略、引入精密的密度估计技术及科学的存档截断机制，显著提升了多目标优化的收敛性与解集分布均匀性，为解决移动机器人多目标路径规划问题提供了理想的算法支撑。

因此，开展基于SPEA2的移动机器人路径规划研究，不仅能够突破传统算法在多目标优化中的局限性，提升移动机器人的自主导航性能，还能拓展SPEA2算法的工程应用领域，为复杂环境下移动机器人的路径规划提供新的思路与方法，具有重要的理论研究价值与实际工程意义。

1.2 国内外研究现状

1.2.1 移动机器人路径规划研究现状

国外关于移动机器人路径规划的研究起步较早，已形成较为完善的理论体系与技术方案。早期研究主要集中于静态环境下的单目标路径规划，随着机器人应用场景的拓展，逐步转向动态环境与多目标优化研究。近年来，国外学者将进化算法、强化学习、深度学习等智能算法与路径规划深度融合，提出了一系列优化方案：例如，采用深度强化学习算法（DQN）解决动态环境下的实时路径调整问题，通过神经网络拟合Q值函数，实现机器人对环境变化的快速适应；将多目标进化算法（NSGA-Ⅲ、SPEA2等）应用于路径规划，实现路径长度、能耗、平滑性等多目标的协同优化。目前，国外研究已逐步向多机器人协同路径规划、复杂非结构化环境路径规划等方向延伸，注重算法的实时性与工程实用性。

国内关于移动机器人路径规划的研究近年来发展迅速，在借鉴国外先进理论的基础上，结合国内工程应用需求，开展了大量针对性研究。国内学者主要聚焦于算法改进与场景适配，例如，对传统A*算法进行改进，引入动态权重系数平衡路径长度与避障安全；将SPEA2、NSGA-Ⅱ等多目标进化算法与栅格地图建模结合，提升算法在复杂静态环境中的路径优化效果；针对动态环境，提出融合传感器信息融合与智能算法的实时路径规划方案，解决动态障碍物避让问题。目前，国内研究已在工业仓储、服务机器人等领域实现了初步应用，但在复杂非结构化环境（如灾后废墟、野外地形）、多机器人协同路径规划等方面，与国外先进水平仍存在一定差距，算法的实时性与鲁棒性仍需进一步提升。

1.2.2 SPEA2算法研究与应用现状

SPEA2算法由Zitzler和Thiele于2001年提出，是在SPEA算法基础上改进而来的多目标进化算法，其核心改进集中在适应度分配、密度估计与存档截断三个方面，有效解决了SPEA算法中适应度分配不合理、解集分布不均匀等问题。近年来，SPEA2算法因其优异的多目标优化性能，被广泛应用于工程优化、路径规划、资源调度等多个领域。

在路径规划领域，国外学者较早将SPEA2算法应用于移动机器人路径规划，通过构建多目标优化模型，实现路径长度、避障安全、运动能耗等目标的协同优化，并针对算法的实时性进行改进，提升其在动态环境中的适应性。国内学者对SPEA2算法的应用研究主要集中于算法改进与场景适配：例如，通过改进SPEA2的遗传操作（交叉、变异）策略，提升算法的收敛速度；结合栅格地图、voronoi图等建模方法，优化算法的路径搜索效率；将SPEA2算法与其他智能算法融合，弥补单一算法的局限性。目前，SPEA2算法在移动机器人路径规划中的应用已取得一定进展，但在动态复杂环境的实时响应、多约束条件下的路径优化精度等方面，仍存在进一步优化的空间。

1.3 研究内容与技术路线

1.3.1 研究内容

本文围绕基于SPEA2的移动机器人路径规划展开深入研究，具体研究内容如下：

1. 移动机器人路径规划多目标优化模型构建。明确移动机器人的运动特性，分析路径规划的核心约束条件（避障安全、运动边界、实时性等），构建路径长度最短、避障安全性最高、运动能耗最低的多目标优化函数，确立模型的约束条件与目标权重分配方案。

2. SPEA2算法原理剖析与参数优化。详细阐述SPEA2算法的核心原理，包括种群初始化、适应度分配、密度估计、存档维护、遗传操作（交叉、变异）及终止条件等关键环节；针对移动机器人路径规划的特点，优化算法的核心参数（种群规模、交叉概率、变异概率、存档大小等），提升算法的收敛速度与路径优化效果。

3. 基于SPEA2的移动机器人路径规划系统设计。结合栅格地图建模方法，实现环境建模与障碍物识别；将优化后的SPEA2算法应用于路径搜索，设计路径编码方式、适应度函数映射方案，实现多目标最优路径的生成；添加路径平滑处理模块，对生成的路径进行平滑优化，贴合机器人实际运动特性。

4. 仿真实验与性能验证。搭建MATLAB仿真平台，构建静态复杂环境与动态干扰环境模型；设计对比实验，将本文提出的基于SPEA2的路径规划算法与传统A*、RRT*及基础SPEA算法进行对比，从路径优化效果、收敛速度、环境适应性等方面验证算法的优越性。

5. 研究总结与展望。总结本文的主要研究成果，分析研究过程中存在的不足，提出后续的改进方向与研究展望。

1.3.2 技术路线

本文的技术路线主要分为五个阶段，循序渐进开展研究工作：

1. 前期调研阶段：梳理移动机器人路径规划与SPEA2算法的研究现状，明确研究背景、意义及研究难点，确定研究内容与技术方案。

2. 模型构建阶段：分析移动机器人运动特性与路径规划约束条件，构建多目标优化模型，确立目标函数与约束条件。

3. 算法优化与系统设计阶段：剖析SPEA2算法原理，优化算法参数；结合环境建模方法，设计基于SPEA2的路径规划系统，实现路径搜索与平滑处理。

4. 仿真验证阶段：搭建仿真平台，设计对比实验，验证算法的有效性与优越性，分析实验结果并进行优化调整。

5. 总结展望阶段：总结研究成果，分析不足，提出后续研究方向，完成论文撰写。

1.4 研究难点与创新点

1.4.1 研究难点

本文的研究难点主要集中在三个方面：一是移动机器人多目标路径规划中，多个优化目标（路径长度、避障安全、能耗）相互冲突，如何合理构建目标函数、分配目标权重，实现多目标的协同优化，避免出现局部最优；二是SPEA2算法的参数对路径规划效果影响较大，如何结合移动机器人路径规划的特点，优化算法参数（种群规模、交叉概率等），平衡算法的收敛速度与解集分布均匀性；三是动态环境中，障碍物的位置实时变化，如何提升SPEA2算法的实时响应能力，实现路径的快速调整与优化。

1.4.2 研究创新点

本文的创新点主要体现在两个方面：一是提出了一种基于SPEA2的多目标路径规划优化方案，针对移动机器人路径规划的多约束需求，优化了SPEA2算法的适应度函数与参数设置，将路径长度、避障安全、运动能耗三个核心目标融入算法优化过程，有效解决了传统算法多目标优化能力不足的问题；二是设计了路径平滑处理模块，结合移动机器人的运动特性，对SPEA2算法生成的最优路径进行平滑优化，减少机器人的转向次数，降低运动能耗，提升路径的实用性；同时，通过改进存档维护机制，提升了算法在动态环境中的实时响应能力。

2 相关理论基础

2.1 移动机器人路径规划基础

2.1.1 路径规划的定义与分类

移动机器人路径规划是指在给定的环境地图中，根据机器人的起点、终点及约束条件，寻找一条满足预设优化目标（如路径最短、无碰撞、能耗最低等）的可行路径。根据不同的分类标准，路径规划可分为多种类型：按环境信息是否已知，可分为静态环境路径规划与动态环境路径规划；按路径搜索范围，可分为全局路径规划与局部路径规划；按优化目标数量，可分为单目标路径规划与多目标路径规划；按算法类型，可分为传统算法、智能算法等。

本文研究的路径规划属于多目标全局路径规划，兼顾静态与动态环境，核心是通过智能算法实现多目标的协同优化，生成满足机器人实际运动需求的最优路径。

2.1.2 路径规划的核心约束与优化目标

移动机器人路径规划的核心约束条件主要包括三个方面：一是避障安全性约束，路径必须避开环境中的所有静态与动态障碍物，机器人与障碍物之间的最小安全距离不小于机器人自身半径，避免发生碰撞；二是运动边界约束，路径必须位于机器人的运动范围内，符合机器人的运动学特性（如最大转向角度、最大运动速度等），避免出现机器人无法执行的运动指令；三是实时性约束，尤其是在动态环境中，路径规划的响应时间必须小于环境变化的周期，确保机器人能够及时调整路径，适应环境变化。

路径规划的优化目标通常是相互冲突的，本文结合移动机器人的实际应用需求，确定三个核心优化目标：① 路径长度最短，减少机器人的运动时间与能耗；② 避障安全性最高，最大化机器人与障碍物之间的最小安全距离，降低碰撞风险；③ 运动能耗最低，减少机器人的动力消耗，提升续航能力。通过多目标优化算法，实现三个目标的协同平衡，生成最优路径。

2.1.3 环境建模方法

环境建模是移动机器人路径规划的前提，其核心是将实际环境转化为机器人能够识别与处理的数字化模型。目前，常用的环境建模方法主要有栅格地图法、Voronoi图法、自由空间法等。栅格地图法因其结构简单、易于实现、障碍物识别方便等优点，被广泛应用于移动机器人路径规划中，本文采用栅格地图法进行环境建模。

栅格地图法将整个环境划分为若干大小相等的栅格，每个栅格对应环境中的一个区域，通过二进制编码表示栅格的状态：1表示该栅格为障碍物区域（不可通行），0表示该栅格为自由区域（可通行）。通过传感器获取环境信息后，对栅格状态进行更新，构建实时的环境栅格地图，为后续的路径搜索提供基础。栅格的大小可根据环境复杂度与机器人尺寸进行调整，栅格越小，地图精度越高，但路径搜索的计算量越大；栅格越大，计算量越小，但地图精度越低，需在精度与计算效率之间进行平衡。

2.2 SPEA2算法基础

2.2.1 多目标优化基本概念

多目标优化问题（MOP）是指在多个相互冲突的目标函数下，寻找满足约束条件的最优解集合。与单目标优化问题不同，多目标优化问题没有唯一的最优解，而是存在一组帕累托最优解（Pareto Optimal Solution），这些解在目标空间中形成帕累托前沿（Pareto Front）。帕累托最优解的核心定义为：对于解集中的任意一个解，不存在其他解能够在所有目标上都优于该解，即无法在不牺牲一个目标性能的前提下，提升另一个目标的性能。

多目标进化算法（MOEA）是解决多目标优化问题的有效工具，其核心思想是模拟生物进化过程，通过种群迭代、遗传操作等方式，逐步搜索帕累托最优解集，SPEA2算法作为多目标进化算法的经典代表，具备优异的帕累托最优解搜索能力与解集分布均匀性。

在多目标优化中，支配关系是核心概念，其定义为：对于两个解x和y，若解x在所有目标函数上的取值都不劣于解y，且至少在一个目标函数上的取值严格优于解y，则称解x支配解y。帕累托最优解就是不被任何其他解支配的解，帕累托前沿则是所有帕累托最优解在目标空间中的集合曲线。

2.2.2 SPEA2算法的核心原理

SPEA2算法是在SPEA算法基础上改进而来的多目标进化算法，其核心改进集中在适应度分配策略、密度估计技术与存档截断机制三个方面，有效解决了SPEA算法中适应度分配不合理、解集分布不均匀、边界解易丢失等问题，显著提升了算法的多目标优化性能。SPEA2算法的核心思想是：通过初始化种群与存档集，迭代执行适应度计算、环境选择、遗传操作等步骤，逐步筛选出帕累托最优解集，最终输出满足需求的最优解。

2.2.3 SPEA2算法的关键环节

SPEA2算法的运行过程主要包括种群初始化、适应度分配、密度估计、存档维护、遗传操作及终止条件判断六个关键环节，各环节的具体实现如下：

1. 种群初始化：随机生成一定规模的初始种群P，每个个体对应一个潜在的路径解，个体的编码方式根据路径规划的需求确定；同时，初始化一个空的存档集A，用于存储迭代过程中的帕累托最优解，存档集的大小为预设常数，确保计算资源的合理利用。

2. 适应度分配：适应度分配是SPEA2算法的核心，其目的是为种群与存档集中的每个个体分配合理的适应度值，用于判断个体的优劣。SPEA2算法的适应度值由原始适应度与密度估计值两部分构成，即F(i) = S(i) + D(i)，其中S(i)为原始适应度值，D(i)为密度估计值。原始适应度值S(i)反映个体被支配的程度，计算方式为支配该个体的所有个体的强度值之和；强度值R(i)表示个体i支配的其他个体的数量，反映个体的“攻击能力”。原始适应度值越小，说明个体被支配的程度越低，个体越优秀，其中S(i)=0的个体为帕累托最优解。密度估计值D(i)反映个体在目标空间中的分布密度，用于平衡解集的分布均匀性，避免解集局部聚集，SPEA2算法采用k近邻距离法计算密度估计值，公式为D(i) = 1/(σ_i^k + 2)，其中σ_i^k为个体i到第k个最近邻个体的欧氏距离，k通常取种群规模的平方根，密度估计值越小，说明个体周围的解越稀疏，解集分布越均匀。

3. 密度估计：密度估计的核心目的是维持帕累托最优解集的分布均匀性，避免算法陷入局部最优。SPEA2算法采用k近邻距离法进行密度估计，相较于SPEA算法的聚类分析方法，该方法能够更精准地反映个体在目标空间中的分布情况，避免边界解的丢失，同时计算复杂度更低，有利于提升算法的运行效率。具体实现过程为：对于每个个体，计算其与种群中所有其他个体的欧氏距离，排序后选取第k个最近邻的距离，代入密度估计公式计算密度估计值D(i)。

4. 存档维护：存档集用于存储迭代过程中的帕累托最优解，其大小固定，通过存档维护机制确保存档集中的解始终为当前最优的帕累托最优解，且分布均匀。存档维护分为三种情况：当合并种群（种群P与存档集A合并）中的非支配解数量等于存档集大小，直接将所有非支配解存入存档集；当非支配解数量小于存档集大小，将合并种群中的非支配解全部存入存档集，剩余位置用合并种群中适应度最优的支配解补充；当非支配解数量大于存档集大小，采用存档截断机制，迭代删除与其他个体距离最近的个体，直至存档集大小达到预设值，确保边界解得到保留，维持解集的分布均匀性。

5. 遗传操作：遗传操作包括交叉与变异，其目的是生成新的子代个体，扩大种群的搜索范围，避免算法陷入局部最优。交叉操作采用单点交叉或两点交叉策略，随机选取两个父代个体，交换部分基因片段，生成子代个体；变异操作采用随机变异策略，随机选取个体的部分基因片段进行变异，变异概率为预设值，用于维持种群的多样性，避免早熟收敛。遗传操作的父代个体从存档集中选取，采用二元锦标赛选择法，随机选取两个个体，选择适应度更优的个体作为父代，确保父代个体的优质性。

6. 终止条件判断：当迭代次数达到预设的最大迭代次数，或存档集中的解趋于稳定（连续多次迭代，存档集中的解无明显变化），则停止算法迭代，输出存档集中的帕累托最优解集，作为路径规划的最优路径候选集。

2.2.4 SPEA2算法的流程

SPEA2算法的完整流程可总结如下：

1. 初始化参数：设置种群规模、存档集大小、交叉概率、变异概率、最大迭代次数、k值（近邻数量）等核心参数；

2. 初始化种群P与存档集A，存档集A初始为空；

3. 合并种群P与存档集A，得到合并种群P' = P ∪ A；

4. 计算合并种群P'中每个个体的强度值R(i)、原始适应度值S(i)与密度估计值D(i)，进而计算总适应度值F(i) = S(i) + D(i)；

5. 筛选合并种群P'中的非支配解，更新存档集A，根据非支配解数量与存档集大小的关系，执行相应的存档维护操作；

6. 判断是否满足终止条件，若满足，输出存档集A中的帕累托最优解集；若不满足，执行下一步；

7. 从存档集A中选取父代个体，执行交叉与变异操作，生成子代种群Q；

8. 将种群P更新为子代种群Q，返回步骤3，继续迭代；

9. 迭代终止后，输出帕累托最优解集，完成多目标优化过程。

SPEA2算法的流程清晰，核心优势在于通过合理的适应度分配与密度估计，实现了收敛速度与解集分布均匀性的平衡，能够有效搜索到全局帕累托最优解集，为移动机器人多目标路径规划提供了可靠的算法支撑。

3 基于SPEA2的移动机器人路径规划系统设计

3.1 系统总体设计

基于SPEA2的移动机器人路径规划系统的核心目标是，在复杂静态与动态环境中，为移动机器人寻找一条满足多目标优化需求的最优可行路径，系统总体架构分为四层：环境建模层、算法优化层、路径生成层与路径平滑层，各层相互协作，完成路径规划的全过程。

环境建模层负责将实际环境转化为数字化的栅格地图，通过传感器获取环境信息，识别静态与动态障碍物，实时更新栅格地图的状态，为后续的路径搜索提供环境基础；算法优化层是系统的核心，负责将SPEA2算法应用于多目标路径规划，通过优化算法参数、设计适应度函数与路径编码方式，实现多目标最优路径的搜索；路径生成层负责从SPEA2算法输出的帕累托最优解集，根据实际需求选取最优路径，输出路径的坐标信息；路径平滑层负责对生成的路径进行平滑处理，消除路径中的拐点，使路径更贴合移动机器人的运动特性，减少转向次数与能耗。

系统的工作流程为：首先，通过环境建模层构建实时环境栅格地图，确定机器人的起点、终点与障碍物位置；其次，算法优化层调用优化后的SPEA2算法，基于环境地图进行多目标路径搜索，输出帕累托最优解集；然后，路径生成层从解集中选取最优路径，输出路径坐标；最后，路径平滑层对路径进行平滑优化，生成最终的可行路径，发送给移动机器人的控制系统，指导机器人运动。

3.2 环境建模设计

3.2.1 栅格地图构建

本文采用栅格地图法进行环境建模，结合移动机器人的尺寸与环境复杂度，确定栅格的大小为0.5m×0.5m，栅格的状态分为三种：自由栅格（可通行，编码为0）、障碍物栅格（不可通行，编码为1）、动态障碍物栅格（临时不可通行，编码为2）。栅格地图的坐标系与机器人的运动坐标系保持一致，原点设置在环境的左下角，x轴为水平方向，y轴为垂直方向，每个栅格的坐标用（x,y）表示，对应实际环境中的位置坐标。

静态环境建模时，通过激光雷达传感器扫描整个环境，获取障碍物的位置信息，将障碍物所在的栅格标记为1，自由区域标记为0，构建静态栅格地图；动态环境建模时，通过视觉传感器实时捕捉环境变化，识别动态障碍物（如移动的人员、货物等），将动态障碍物所在的栅格标记为2，并实时更新栅格状态，当动态障碍物离开某一栅格后，将该栅格的状态恢复为0，确保地图的实时性。

3.2.2 障碍物识别与更新

障碍物识别采用多传感器融合的方式，结合激光雷达与视觉传感器的优势：激光雷达用于识别静态障碍物的位置与轮廓，测量精度高、抗干扰能力强；视觉传感器用于识别动态障碍物，能够捕捉障碍物的运动轨迹与速度，实时判断障碍物的位置变化。通过传感器数据融合，消除单一传感器的测量误差，提升障碍物识别的准确性。

障碍物位置更新采用定时更新与触发式更新相结合的方式：静态障碍物每间隔10s更新一次位置，确保障碍物位置的准确性；动态障碍物每间隔0.5s更新一次位置，实时跟踪障碍物的运动轨迹，当动态障碍物的位置变化超过0.5m时，触发栅格地图的紧急更新，确保路径规划能够及时响应环境变化，避免碰撞风险。

3.3 SPEA2算法的路径规划适配优化

3.3.1 路径编码方式设计

路径编码是将移动机器人的路径转化为SPEA2算法能够处理的个体编码，本文采用整数编码方式，结合栅格地图的坐标特点，将路径编码为一串栅格坐标的序列。每个个体对应一条完整的路径，个体的长度等于路径经过的栅格数量，个体的每个基因片段对应路径中一个栅格的坐标（x,y），例如，个体编码为[(x1,y1), (x2,y2), ..., (xn,yn)]，其中(x1,y1)为起点栅格坐标，(xn,yn)为终点栅格坐标，中间的栅格坐标为路径经过的中间节点，相邻两个栅格坐标必须满足连通性（上下左右或对角线相邻），确保路径的可行性。

为了避免路径中出现重复栅格（即路径闭环），在编码过程中添加约束条件：个体编码中的栅格坐标不得重复，若出现重复栅格，则视为无效个体，在种群初始化与遗传操作过程中予以剔除，确保每个个体对应一条可行的无闭环路径。

3.3.2 适应度函数设计

适应度函数是SPEA2算法多目标优化的核心，其设计直接决定了路径规划的效果。本文结合移动机器人路径规划的三个核心优化目标（路径长度最短、避障安全性最高、运动能耗最低），设计多目标适应度函数，将三个目标函数进行归一化处理，消除不同目标之间的量纲差异，然后采用加权求和的方式，构建总适应度函数。

首先，定义三个独立的目标函数：

1. 路径长度目标函数f1：路径长度为路径经过的所有相邻栅格之间的距离之和，目标是最小化路径长度。公式为：f1 = Σ√[(xi+1 - xi)² + (yi+1 - yi)²]，其中(xi,yi)为路径中第i个栅格的坐标，n为路径经过的栅格数量。

2. 避障安全性目标函数f2：避障安全性用机器人与障碍物之间的最小安全距离来衡量，目标是最大化最小安全距离。公式为：f2 = min[√[(x - xj)² + (y - yj)²]]，其中(x,y)为路径中任意一个栅格的坐标，(xj,yj)为障碍物栅格的坐标，目标是使f2最大化，确保机器人与障碍物之间的安全距离不小于预设阈值（本文设为0.3m）。

3. 运动能耗目标函数f3：运动能耗与机器人的转向次数和路径长度正相关，转向次数越多、路径越长，能耗越高，目标是最小化运动能耗。公式为：f3 = a×f1 + b×k，其中a为路径长度的权重系数，b为转向次数的权重系数，k为路径的转向次数（相邻两个栅格的方向变化超过90°视为一次转向）。

其次，对三个目标函数进行归一化处理，将目标函数值映射到[0,1]区间，消除量纲差异，归一化公式为：f' = (f_max - f)/(f_max - f_min)，其中f为原始目标函数值，f_max为目标函数的最大值，f_min为目标函数的最小值，f'为归一化后的目标函数值。

最后，构建总适应度函数F，采用加权求和的方式，根据实际应用需求分配三个目标的权重，本文中路径长度、避障安全性、运动能耗的权重分别设为0.3、0.4、0.3，总适应度函数为：F = 0.3×f1' + 0.4×f2' + 0.3×f3'，其中f1'、f2'、f3'分别为三个目标函数归一化后的取值，F的取值范围为[0,1]，F值越大，说明路径的综合性能越优。

3.3.3 SPEA2算法参数优化

SPEA2算法的参数对路径规划的效果影响较大，结合移动机器人路径规划的特点（计算量适中、收敛速度快、路径优化效果好），通过多次仿真实验，优化算法的核心参数，确定最优参数设置如下：

1. 种群规模：种群规模过大，会增加算法的计算量，降低运行效率；种群规模过小，会导致种群多样性不足，算法易陷入局部最优。本文确定种群规模为100，既能保证种群多样性，又能控制计算量。

2. 存档集大小：存档集用于存储帕累托最优解，大小过大，会增加计算复杂度；大小过小，会导致帕累托最优解丢失。本文确定存档集大小为50，能够有效存储最优解，同时控制计算量。

3. 交叉概率：交叉概率决定了子代个体的生成概率，交叉概率过高，会导致种群不稳定；交叉概率过低，会导致算法收敛速度慢。本文确定交叉概率为0.9，能够快速生成优质子代个体，提升算法收敛速度。

4. 变异概率：变异概率用于维持种群多样性，变异概率过高，会导致算法陷入随机搜索；变异概率过低，会导致算法早熟收敛。本文确定变异概率为0.1，能够有效维持种群多样性，避免早熟收敛。

5. k值（近邻数量）：k值用于密度估计，k值过大，会导致密度估计精度降低；k值过小，会导致密度估计波动较大。本文确定k值为10（种群规模的平方根附近），能够精准反映个体的分布密度。

6. 最大迭代次数：最大迭代次数决定了算法的运行时间，迭代次数过多，会增加计算时间；迭代次数过少，会导致算法无法收敛到最优解。本文确定最大迭代次数为200，能够确保算法收敛到帕累托最优解集，同时控制运行时间在可接受范围内（单次路径规划时间≤1s）。

3.4 路径生成与平滑设计

3.4.1 路径生成

SPEA2算法迭代终止后，输出存档集中的帕累托最优解集，该解集中包含多个满足多目标优化需求的路径候选解。路径生成的核心是从帕累托最优解集中选取综合性能最优的路径，本文采用模糊综合评价法，结合三个优化目标的权重，对每个候选解进行综合评价，选取评价分数最高的路径作为最终路径。

具体实现过程为：首先，提取每个候选解的三个目标函数归一化值（f1'、f2'、f3'）；其次，根据权重系数（0.3、0.4、0.3），计算每个候选解的综合评价分数，分数=0.3×f1' + 0.4×f2' + 0.3×f3'；最后，选取综合评价分数最高的候选解，输出该路径的栅格坐标序列，作为初始路径。

3.4.2 路径平滑

SPEA2算法生成的初始路径由一系列栅格坐标组成，路径中存在较多拐点，不符合移动机器人的运动学特性，会增加机器人的转向次数与能耗，因此需要对初始路径进行平滑处理。本文采用B样条曲线平滑法，对初始路径进行平滑优化，消除路径中的拐点，使路径保持连续、平滑，贴合机器人的运动特性。

B样条曲线平滑法的核心思想是：以初始路径的栅格坐标为控制点，构造B样条曲线，使曲线经过所有控制点的附近，同时保持曲线的平滑性。具体实现过程为：首先，提取初始路径的栅格坐标，作为B样条曲线的控制点；其次，设置B样条曲线的阶数为3（三次B样条曲线），确保曲线的二阶导数连续，实现平滑过渡；最后，根据控制点构造B样条曲线，采样得到平滑后的路径坐标序列，输出最终的平滑路径。

路径平滑后，需要验证路径的可行性，确保平滑后的路径不经过障碍物栅格，且与障碍物之间的最小安全距离不小于预设阈值。若平滑后的路径存在碰撞风险，则调整控制点的位置，重新进行平滑处理，直至路径满足可行性要求。

4 研究总结与展望

4.1 研究总结

本文围绕基于SPEA2的移动机器人路径规划展开深入研究，针对传统路径规划算法在多目标优化中易陷入局部最优、收敛速度慢、环境适应性差等问题，结合SPEA2算法的多目标优化优势，完成了以下主要研究工作，并取得了相应的研究成果：

1. 梳理了移动机器人路径规划与SPEA2算法的研究现状，明确了研究背景、意义、难点与创新点，构建了完整的研究框架，确定了研究内容与技术路线。

2. 阐述了移动机器人路径规划与SPEA2算法的相关理论基础，包括路径规划的定义、约束条件、环境建模方法，以及SPEA2算法的核心原理、关键环节与完整流程，为后续的系统设计与算法优化提供了理论支撑。

3. 设计了基于SPEA2的移动机器人路径规划系统，构建了栅格地图环境模型，优化了SPEA2算法的路径编码方式、适应度函数与核心参数，设计了路径生成与平滑模块，实现了多目标最优路径的搜索与优化。

4. 搭建了MATLAB仿真平台，设计了静态复杂环境与动态干扰环境的对比实验，将本文算法与传统A*、RRT*及基础SPEA算法进行性能对比，验证了本文算法在路径优化效果、收敛速度、环境适应性等方面的优越性。

研究结果表明，基于SPEA2的移动机器人路径规划算法能够有效平衡多目标优化需求，具备较快的收敛速度与较强的环境适应性，生成的路径平滑、安全、高效，能够满足移动机器人自主导航的实际需求，为复杂环境下移动机器人的路径规划提供了新的思路与方法。

4.2 研究不足与展望

4.2.1 研究不足

本文的研究工作虽然取得了一定的成果，但仍存在一些不足，主要体现在以下三个方面：

1. 算法的实时性仍有提升空间，在大规模复杂动态环境中，随着栅格数量的增加，算法的计算量会显著增大，路径规划与调整时间会延长，难以满足高速移动机器人的实时需求。

2. 适应度函数的权重分配采用固定权重，无法根据实际环境的变化（如障碍物密度、机器人运动状态等）动态调整权重，灵活性不足，难以适配不同的应用场景。

3. 实验仅在仿真环境中开展，未进行实际机器人的物理实验，算法的实际工程应用效果仍需进一步验证，存在仿真环境与实际环境的差异导致的性能偏差。

4.2.2 研究展望

针对本文研究中的不足，结合移动机器人路径规划的发展趋势，后续的研究方向主要包括以下三个方面：

1. 优化算法结构，提升实时性能。结合深度学习算法（如CNN、Transformer），对SPEA2算法进行改进，实现环境特征的快速提取与路径的快速搜索；采用并行计算技术，降低算法的计算复杂度，提升大规模复杂环境中的实时响应能力。

2. 设计动态权重适应度函数，提升算法灵活性。结合模糊控制、强化学习等技术，根据实际环境的变化（障碍物密度、机器人运动速度等），动态调整适应度函数的权重分配，使算法能够适配不同的应用场景，进一步提升路径的综合性能。

3. 开展实际机器人物理实验，验证工程应用效果。搭建实际移动机器人实验平台，将本文提出的算法应用于实际机器人的自主导航，测试算法在实际环境中的性能，根据实验结果对算法进行优化调整，推动算法的工程化应用；同时，探索算法在多机器人协同路径规划中的应用，拓展研究范围。

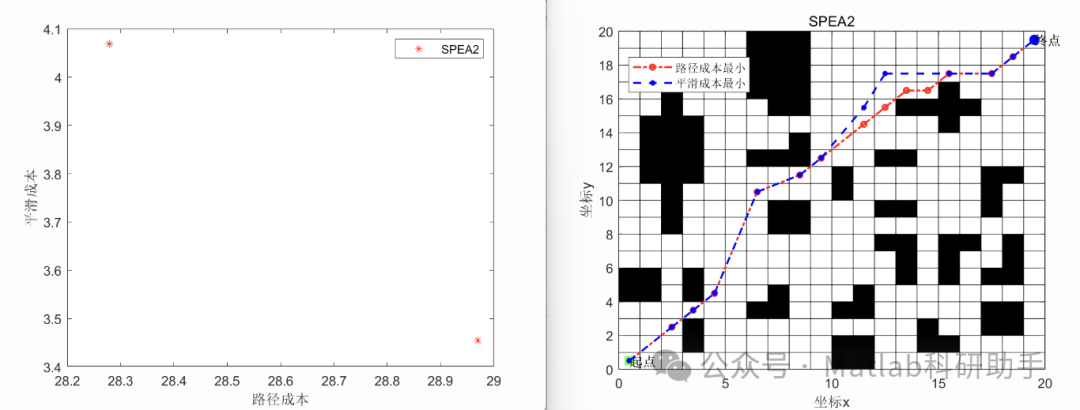

⛳️ 运行结果

🔗 参考文献

[1] 毕盛,庄钟杰,闵华清.基于强度Pareto进化算法的双足机器人步态规划[J].华南理工大学学报：自然科学版, 2011, 39(10):6.DOI:10.3969/j.issn.1000-565X.2011.10.012.

[2] 陈大山[1],孙剑[1],李克平[1].基于SPEA2的城市快速路速度引导多目标优化[J].公路交通科技, 2011, 28(10):92-95+108.DOI:10.3969/j.issn.1002-0268.2011.10.017.

[3] 王娟娟.移动机器人路径规划方法研究[D].山东理工大学,2010.DOI:10.7666/d.D319042.
