“Arduino BLDC之核辐射区域探测机器人”代表了一种在极端环境下应用的特种机器人系统。它结合了Arduino的嵌入式控制能力、BLDC（无刷直流电机）的高可靠性驱动以及核辐射探测技术，旨在替代人类进入高辐射区域执行任务。

一、主要特点
高通过性与环境适应性底盘
BLDC电机驱动：选用BLDC电机作为动力源，主要因其具有高效率、长寿命、低电磁噪声和高功率密度的特点。在核辐射环境中，设备的可靠性和维护周期至关重要，BLDC电机的无刷结构避免了电刷磨损带来的故障，且其低电磁噪声特性有助于减少对敏感的核辐射探测传感器（如GM管、闪烁体探测器）的信号干扰。
全地形移动能力：为了适应核设施内可能存在的废墟、台阶或不平整地面，此类机器人常采用履带式或四足（机器狗）构型。BLDC电机能提供大扭矩输出，配合减速器，确保机器人具备强大的越障能力和爬坡能力。
多模态辐射感知与数据融合
异构传感器网络：系统不仅搭载GM计数管用于高灵敏度的剂量率监测，还可能集成闪烁体探测器（如CsI(Tl)）用于能谱分析和核素识别。通过Arduino采集多源数据，进行初步的滤波和融合处理。
辐射场三维可视化：结合机器人的实时位置信息（通过UWB、SLAM或编码器推算），将采集到的辐射剂量数据与三维空间坐标实时关联，构建辐射场热力图，实现辐射分布的可视化呈现。
强抗干扰与冗余设计
电磁兼容性（EMC）：在强辐射和复杂电磁环境下，Arduino电路和传感器信号极易受到干扰。系统需进行严格的硬件滤波（如RC低通滤波、磁珠隔离）和软件滤波（如滑动平均、中值滤波），确保在高噪声背景下数据的有效性。
通信冗余：采用有线（光纤/网线）与无线（Wi-Fi/专有射频）双模通信机制。当无线信号受屏蔽或干扰时，可切换至有线模式，确保控制指令和探测数据的可靠传输。
二、应用场景
核事故应急响应与评估
在发生核泄漏或核事故（如福岛核事故）后，现场辐射水平极高，人员无法进入。
任务：机器人深入核心区，对反应堆厂房、废墟内部进行侦察，测量辐射剂量率分布，寻找放射源位置，并通过视频和传感器数据评估现场状况，为后续的处置方案提供决策依据。
核设施日常巡检与退役
在核电站、核废料处理厂等场所，存在大量的例行巡检和退役拆除工作。
任务：机器人可定期在高辐射区域（如反应堆水池、乏燃料储存间）进行自主或遥控巡检，检测辐射水平变化、设备状态异常。在核设施退役阶段，机器人可进入密闭容器或狭窄空间进行辐射测绘和去污作业，大幅降低人员受照剂量。
海关与边境安全检查
在口岸、海关等场所，存在非法走私放射性物质的风险。
任务：部署轮式或四足辐射探测机器人，对集装箱、车辆底部等人员难以快速到达的区域进行扫描检查，辅助海关人员快速定位和识别放射性物质，防止核材料非法流通。
三、需要注意的事项
电子元器件的辐射加固
单粒子效应与总剂量效应：核辐射环境中的高能粒子可能导致Arduino微控制器和传感器发生单粒子翻转（SEU）或总剂量损伤（TID），导致程序跑飞、数据错误甚至硬件损坏。
对策：虽然Arduino本身不具备军用级抗辐射能力，但可通过软件层面的冗余设计（如看门狗定时器、数据校验、双机热备）和硬件层面的屏蔽（如局部铅屏蔽）来提升系统的生存能力。关键数据需实时存储，防止掉电丢失。
电源系统的稳定性与安全性
大电流干扰：BLDC电机在启动和负载突变时会产生大的电流冲击，可能导致Arduino因电压跌落而复位，造成机器人失控。
对策：必须采用独立的电源系统，即电机驱动电源与逻辑控制电源（Arduino及传感器）物理隔离，并使用高性能的LDO或DC-DC模块为逻辑电路供电，同时在电源入口加入大容量电容以吸收电流尖峰。
传感器的校准与防护
能量响应与角响应：不同的辐射探测器对不同能量的射线响应不同，且具有方向性。在部署前，必须对传感器进行能量校准和角度校准，确保测量数据的准确性。
污染防护：在可能存在放射性污染的环境中，机器人外壳需采用易去污材料，并设计成无死角结构，防止放射性尘埃积聚，避免机器人本身成为二次污染源。
远程操控与自主避障
通信延迟与中断：在复杂金属结构的核设施内，无线信号衰减严重，可能导致遥控延迟或中断。
对策：机器人需具备基本的自主避障能力（如基于超声波或红外），当通信中断时能自动停止或进入安全模式，防止因失控撞击设备造成更严重的后果。

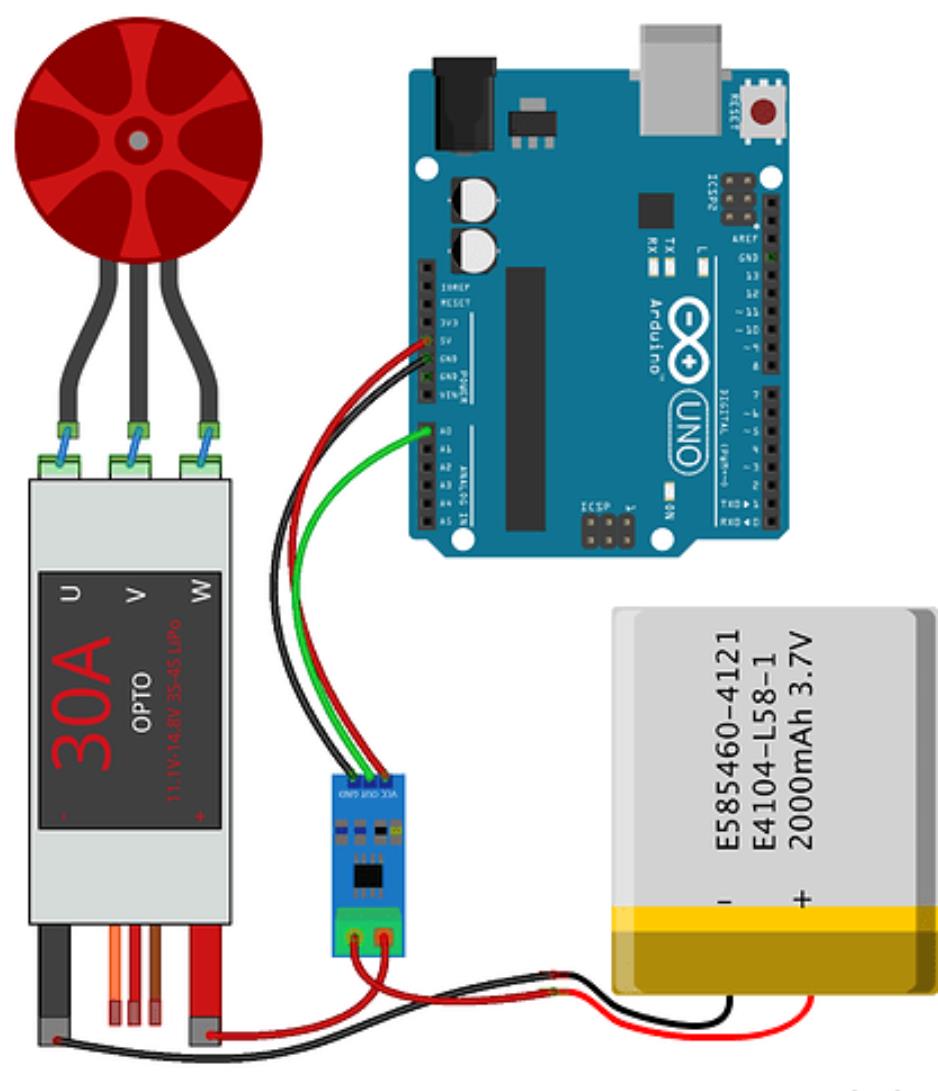

1、自主避障式辐射侦察机器人

#include <PID_v1.h>
#include <RadiationSensor.h>
#include <Servo.h>

// 硬件配置
BLDCMotor leftMotor(AIN2, AIN1, BIN1); // 左轮H桥驱动
BLDCMotor rightMotor(BIN2, BIN1, AIN1); // 右轮驱动（需根据实际接线调整）
RadiationSensor geigerCounter(A0);     // 盖革计数器接口
Servo panServo;                        // 云台水平旋转舵机

// PID控制变量
double error = 0, lastError = 0;
const double Kp = 0.8, Ki = 0.1, Kd = 0.05;
double motorPower = 0;

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
  panServo.attach(9);
  delay(1000); // 传感器初始化时间
}

void loop() {
  float radiation = geigerCounter.readCPM();
  bool obstacle = digitalRead(7) == HIGH; // 超声波/红外测距模块

  if (radiation > 100) { // 阈值报警（单位μSv/h）
    blinkAlert();
    sendDataToBase(radiation);
  }

  if (obstacle) {
    avoidObstacle();
  } else {
    cruiseMode();
  }

  updateMotors();
  delay(50); // 控制周期50ms
}

void cruiseMode() {
  // 基于PID保持直线行驶
  double target = 0; // 设定航向角偏差
  error = getCompassHeading() - target;
  motorPower = Kp*error + Ki*integral + Kd*(error-lastError);
  lastError = error;
}

要点解读：

多模态决策：结合实时辐射数据与障碍物检测动态切换行为模式。
紧急响应机制：当辐射超标时触发声光报警并回传定位坐标。
航向稳定算法：通过磁力计反馈实现卡尔曼滤波+PID闭环导航。
低功耗设计：空闲时段关闭非必要外设以延长续航。
失效保护：通信中断后自动启动预编程避难路径规划。

2、分布式节点协同探测系统

#include <NRF24L01.h>
#include <QuadratureEncoder.h>

// 组网参数
#define NODE_ID 0xAB
NRF24 radio(10, 11); // CE, CSN引脚

// 运动学模型
struct Odom { float x=0, y=0, theta=0; } position;
QuadratureEncoder leftEnc(2,3), rightEnc(4,5);

void setup() {
  radio.begin();
  radio.openWritingPipe(NODE_ID);
}

void loop() {
  static float map[10][10]; // 二维辐射地图缓存

  // 里程计更新
  int lcnt = leftEnc.read(), rcnt = rightEnc.read();
  float dl = lcnt * ENC_TICK, dr = rcnt * ENC_TICK;
  float dtheta = (dr - dl)/WHEELBASE;
  position.theta += dtheta;
  position.x += cos(position.theta)*(dl+dr)/2;
  position.y += sin(position.theta)*(dl+dr)/2;

  // 采样当前点辐射值
  float radVal = readRadiation();
  map[floor(position.x)][floor(position.y)] = max(map[...], radVal);

  // 广播本节点数据至主控端
  struct NodeData packet = {pos:position, rad:radVal};
  radio.write(&packet, sizeof(packet));

  moveForward(0.5); // 低速巡航
}

要点解读：

SLAM建图融合：将各节点探测数据上传至中央服务器构建辐射热力图。
容错通信协议：采用CRC校验+重传机制保证数据传输可靠性。
相对定位技术：通过轮速编码器+IMU推算位姿，减少GPS依赖。
能源管理策略：休眠唤醒周期根据任务优先级动态调整。
拓扑优化：使用Mesh网络延长通信距离，支持中继跳转。

3、抗辐射强化型特种机器人

#include <HardenedElectronics.h>
#include <WatchdogTimer.h>

// 加固型硬件抽象层
HardenedDigitalIO shieldPins[8]; // 防浪涌IO扩展芯片
Watchdog wdt;                   // 硬件看门狗

void setup() {
  wdt.enable(WDTO_8S);          // 启用8秒超时复位
  shieldPins[0].setInterrupt(RISING); // 上升沿触发中断
}

void loop() {
  wdt.reset(); // 定期喂狗

  // 极端环境生存逻辑
  if (getSupplyVoltage() < 6.5V) {
    enterLowPowerMode();      // 切断非核心负载
    deployParachute();        // 启动降落伞减缓坠落
  }

  performRadiationScan();     // 步进电机带动探头扫描
  analyzeContamination();    // AI模型识别放射性尘埃类型

  // 应急处理流程
  if (checkSystemIntegrity() != OK) {
    flashEmergencyLights();
    broadcastDistressSignal();
    while(true);              // 死机冻结等待人工干预
  }
}

要点解读：
元器件筛选标准：选用耐辐射等级达100krad以上的工业级器件。
冗余设计理念：双CPU架构实现交叉验证，防止单点故障。
物理防护措施：铅板屏蔽罩+减震结构应对高剂量γ射线冲击。
自检程序深度：每次上电执行完整的BIT（Built-In Test）。
应急处置预案：预设多种灾难场景下的逃生路线数据库。

4、辐射剂量率监测与自主避障

#include <PID_v1.h>
#include <NewPing.h> // 超声波避障
#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BMP280.h> // 气压计（可选）

// 辐射传感器（模拟量盖革计数器）
#define GEIGER_PIN A0
// BLDC电机控制
#define MOTOR_PWM 9
#define MOTOR_DIR 8
// 超声波传感器
#define TRIG_PIN 7
#define ECHO_PIN 6

NewPing sonar(TRIG_PIN, ECHO_PIN, 200);
Adafruit_BMP280 bmp; // 气压计（用于海拔补偿）

// PID控制电机速度
double Setpoint = 100.0; // 目标速度（单位：cm/s）
double Input, Output;
double Kp = 0.8, Ki = 0.2, Kd = 0.1;
PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
  Serial.begin(115200);
  pinMode(MOTOR_DIR, OUTPUT);
  myPID.SetMode(AUTOMATIC);
  myPID.SetOutputLimits(-255, 255);
  if (!bmp.begin(0x76)) Serial.println("BMP280 init failed!");
}

void loop() {
  // 1. 辐射剂量率监测
  int radiation = analogRead(GEIGER_PIN);
  float doseRate = radiation * 0.005; // 转换为μSv/h（需校准）

  // 2. 避障逻辑
  int distance = sonar.ping_cm();
  if (distance < 30 && distance > 0) {
    digitalWrite(MOTOR_DIR, HIGH); // 后退
    analogWrite(MOTOR_PWM, 150);
    delay(500);
    digitalWrite(MOTOR_DIR, LOW); // 转向
    analogWrite(MOTOR_PWM, 100);
    delay(300);
  } else {
    // 3. PID速度控制
    Input = getSpeed(); // 通过编码器或IMU获取实际速度
    myPID.Compute();
    digitalWrite(MOTOR_DIR, Output > 0 ? HIGH : LOW);
    analogWrite(MOTOR_PWM, abs(Output));
  }

  // 数据记录
  Serial.print("Radiation: "); Serial.print(doseRate); Serial.print(" μSv/h, ");
  Serial.print("Speed: "); Serial.println(Input);
  delay(100);
}

// 模拟速度获取函数（实际需用编码器）
float getSpeed() {
  static float mockSpeed = 0;
  mockSpeed += (random(-5, 5) * 0.1);
  return constrain(mockSpeed, 0, 200);
}

应用场景：核污染区域自主巡检，避开障碍物并持续监测辐射。
关键设计：
使用超声波传感器实现紧急避障，避免机器人卡死。
辐射剂量率通过模拟量盖革计数器读取（需校准公式）。
PID控制电机速度，确保在不同地形下保持稳定移动。

5、辐射热点追踪（视觉+辐射双模）

#include <PID_v1.h>
#include <Servo.h> // 云台控制
#include <Wire.h>
#include <Adafruit_SSD1306.h> // OLED显示

#define GEIGER_PIN A0
#define MOTOR_PWM 9
#define SERVO_PIN 10

Servo panServo; // 云台舵机
Adafruit_SSD1306 display(128, 64, &Wire, -1);

// PID控制云台角度
double Setpoint = 90.0; // 目标角度（正前方）
double Input, Output;
double Kp = 1.2, Ki = 0.3, Kd = 0.05;
PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
  Serial.begin(115200);
  panServo.attach(SERVO_PIN);
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  myPID.SetMode(AUTOMATIC);
  myPID.SetOutputLimits(-90, 90); // 舵机角度范围
}

void loop() {
  // 1. 辐射扫描
  for (int angle = 0; angle <= 180; angle += 10) {
    panServo.write(angle);
    delay(200); // 等待稳定
    int radiation = analogRead(GEIGER_PIN);
    logData(angle, radiation);

    // 2. PID调整云台角度（模拟追踪热点）
    if (radiation > 500) { // 阈值触发
      Setpoint = angle; // 转向辐射源
      Input = panServo.read();
      myPID.Compute();
      panServo.write(Input + Output);
    }
  }
}

void logData(int angle, int rad) {
  display.clearDisplay();
  display.setCursor(0, 0);
  display.print("Angle: "); display.print(angle);
  display.setCursor(0, 10);
  display.print("Rad: "); display.print(rad);
  display.display();
}

应用场景：通过云台扫描并锁定辐射热点位置。
关键设计：
云台舵机结合PID实现平滑转向，避免机械振动。
OLED屏幕实时显示辐射数据和云台角度。
辐射阈值触发PID追踪，动态调整扫描策略。

6、远程辐射测绘（无线传输）

#include <SPI.h>
#include <nRF24L01.h>
#include <RF24.h>
#include <PID_v1.h>

#define GEIGER_PIN A0
#define MOTOR_PWM 9
#define CE_PIN 7
#define CSN_PIN 8

RF24 radio(CE_PIN, CSN_PIN);
const byte address[6] = "RADMAP";

// 结构体传输数据
struct RadiationData {
  float doseRate;
  float latitude; // 模拟GPS数据
  float longitude;
};
RadiationData data;

// PID控制移动速度
double Setpoint = 50.0; // 慢速测绘模式
double Input, Output;
double Kp = 0.5, Ki = 0.1, Kd = 0.01;
PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
  Serial.begin(115200);
  radio.begin();
  radio.openWritingPipe(address);
  radio.setPALevel(RF24_PA_MIN);
  myPID.SetMode(AUTOMATIC);
  myPID.SetOutputLimits(-200, 200);
}

void loop() {
  // 1. 模拟GPS数据（实际需用GPS模块）
  data.latitude = 40.7128 + random(-10, 10) * 0.0001;
  data.longitude = -74.0060 + random(-10, 10) * 0.0001;

  // 2. 辐射数据采集
  data.doseRate = analogRead(GEIGER_PIN) * 0.005;

  // 3. PID控制移动速度
  Input = getSpeed(); // 模拟速度反馈
  myPID.Compute();
  analogWrite(MOTOR_PWM, abs(Output));

  // 4. 无线传输
  bool sent = radio.write(&data, sizeof(data));
  Serial.print("Sent: "); Serial.print(sent);
  Serial.print(" Rad: "); Serial.println(data.doseRate);

  delay(500); // 测绘间隔
}

float getSpeed() {
  return random(40, 60); // 模拟速度波动
}

应用场景：远程测绘辐射地图，数据通过nRF24L01传输至基站。
关键设计：
使用低功耗无线模块（nRF24L01）实时传输数据。
PID控制慢速移动，提高测绘精度（避免快速移动导致的数据误差）。
结构体打包数据（辐射剂量+GPS坐标），便于基站解析。

要点解读
传感器冗余设计
核辐射探测需多传感器校验（如盖革计数器+电离室），避免单点故障。
案例1中气压计（BMP280）可用于海拔补偿，修正辐射剂量率。
电机控制与PID参数整定
BLDC电机需通过FOC或PWM调速，PID参数需根据负载调整（如案例4的Kp=0.8适合低速巡检）。
高速移动时增大Kd抑制超调（如案例6的Kd=0.01）。
无线通信可靠性
案例6中nRF24L01需配置自动重发（setAutoAck(true)），防止辐射干扰导致丢包。
数据包添加校验和（如CRC8），确保基站接收有效性。
辐射防护与安全机制
代码中需设置辐射阈值（如案例2的radiation > 500），触发紧急撤离逻辑。
硬件上建议使用铅屏蔽罩保护核心电路。
低功耗优化
案例6的测绘模式可通过radio.powerDown()节省电量。
使用millis()替代delay()实现非阻塞控制，延长续航时间。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
