全志T153开发板规格书，详细参数配置，型号EVB5301-V1，基于T153核心板SOM5301-S1邮票孔144Pin+LGA 16Pin
IDO-EVB5301全志高性能低功耗四核处理器T153，全志T153搭载四核Arm Cortex-A7处理器、单核RISC-V E907处理器，支持DDR3/DDR3L/DDR4内存。T153针对工业应用层场景，可提供计算性能和快速响应，胜任高要求的自动化任务。支持三个千兆以太网接口、两个CAN_FD接口和localbus，支持高吞吐量网络连接，满足复杂数据驱动型应用需求。（开发板集成2个）适用
触觉智能T153开发板，型号为EVB5301-V1，可用于核心板功能验证。
采用底板+核心板设计，核心板采用邮票孔+LGA封装，型号为SOM5301-S1。可基于核心板二次开发自己底板用于项目量产。
1、产品概述
IDO-EVB5301全志高性能低功耗四核处理器T153，全志T153搭载四核Arm Cortex-A7处理器、单核RISC-V E907处理器，支持DDR3/DDR3L/DDR4内存。
T153针对工业应用层场景，可提供计算性能和快速响应，胜任高要求的自动化任务。支持三个千兆以太网接口、两个CAN_FD接口和localbus，支持高吞吐量网络连接，满足复杂数据驱动型应用需求。（开发板集成2个）

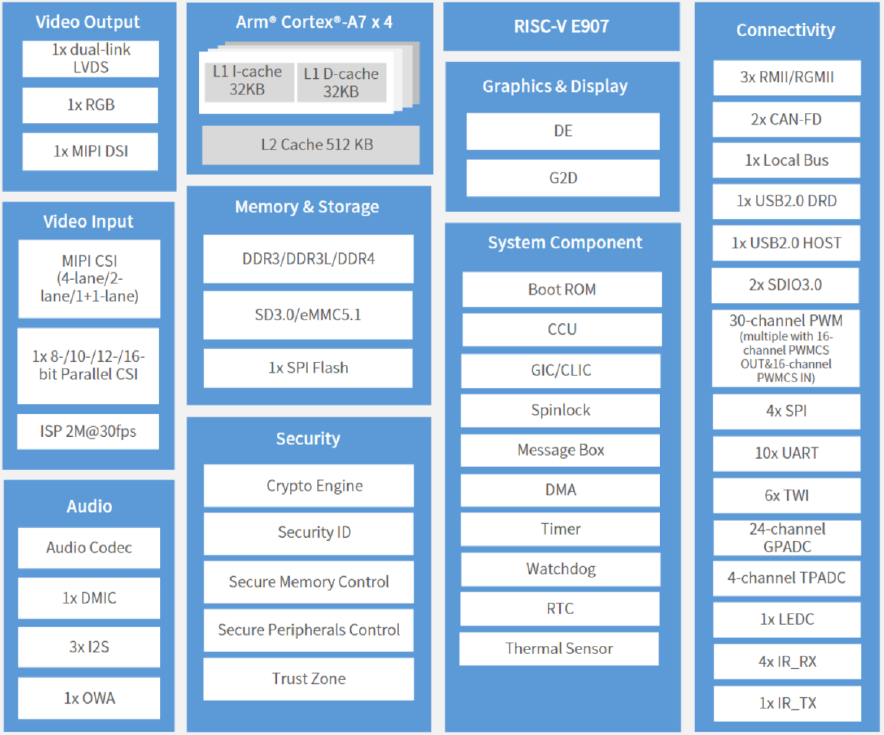

适用于可编程逻辑控制器(PLC)、人机界面(HMI)机器人等场景。T153 SoC 内部框图，如下图所示：
1.1 产品特点
- 搭载全志高性能低功耗四核处理器T153，处理器采用4核Arm Cortex-A7，频率最高1.6GHz；
- 双网口设计（千兆+百兆）；
- 支持星闪无线通信通讯模组；
- 丰富的拓展性，主板通过双排针引出66组GPIO。
1.2 产品外观及尺寸

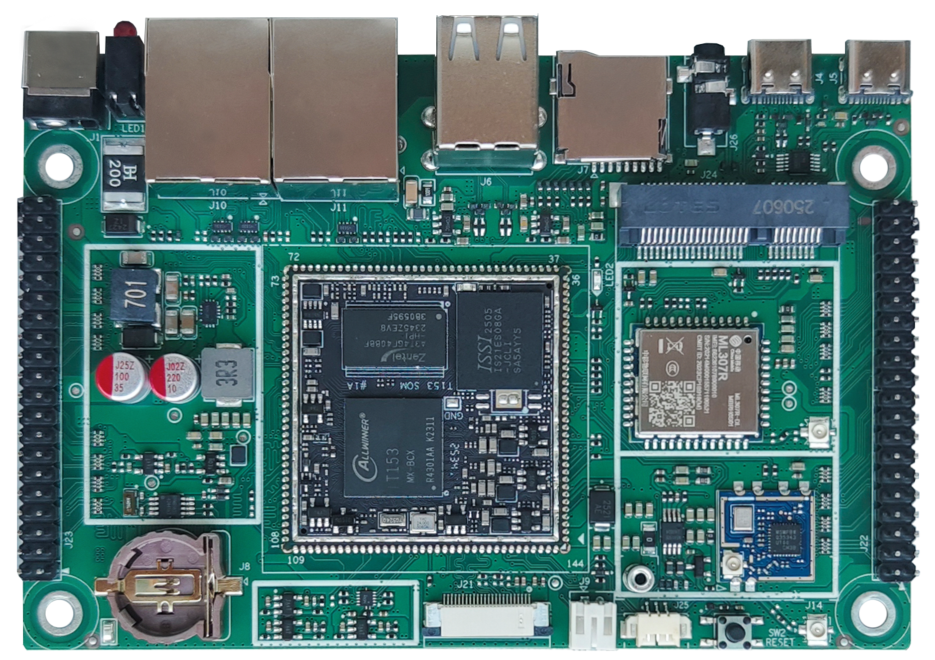

IDO-EVB5301-V1 正面实物图，如下图所示：

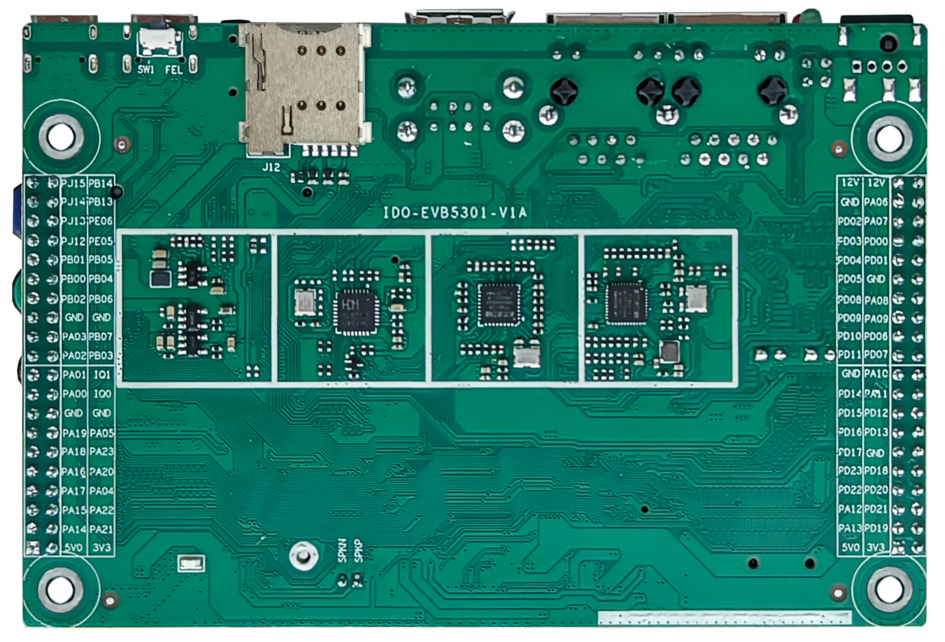

IDO-EVB5301-V1 背面实物图，如下图所示：

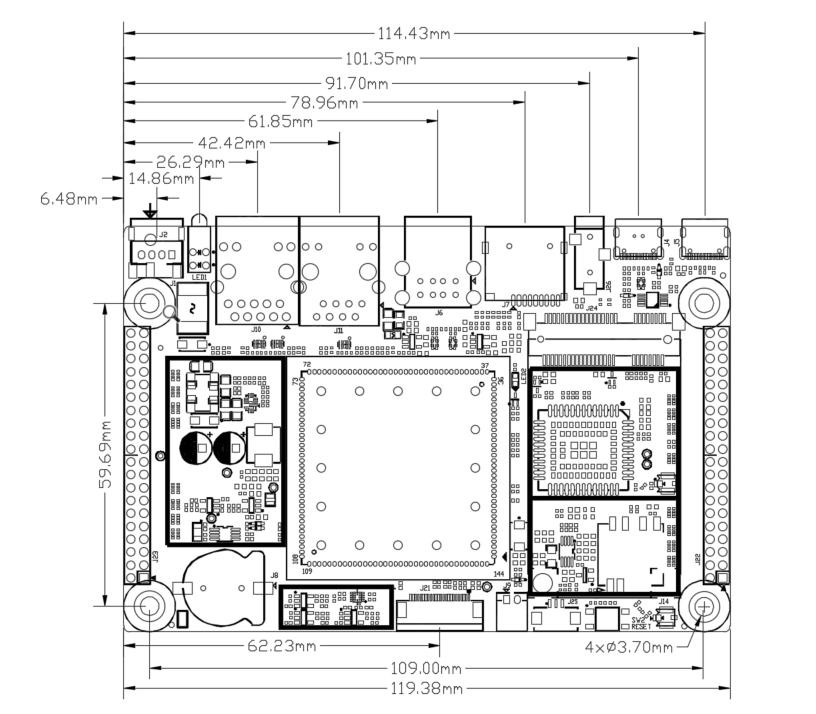

IDO-EVB5301-V1 正面尺寸图，如下图所示：
IDO-EVB5301-V1 背面尺寸图，如下图所示：
2、技术参数
2.1 硬件参数
硬件参数如下表所示：
|
基本参数 |
|
|
SOC |
全志Allwinner T153MX-BCX |
|
CPU |
Quad-Core Arm Cortex-A7, up to 1.6GHz |
|
MCU |
RISC-V XuanTie E907, up to 600MHz |
|
GPU |
Graphic 2D (G2D) |
|
ISP |
Up to 2 sensor inputs Time Division Multiplexing (TDM) mode Maximum frame rate: 1M@30fps online, 2M@30fps offline |
|
内存 |
256MB/512MB DDR3/DDR3L |
|
存储 |
256MB/512MB SPI NAND FLASH 8GB~128GB eMMC eMMC 与 FLASH 二选一 1 × TF-Card Slot（可支持TF 卡扩展） |
|
硬件参数 |
|
|
以太网络 |
1 × 路千兆以太网（1000 M bps） 1 × 路百兆以太网（100 M bps） |
|
无线网络 |
支持星闪 支持4G（CAT1/EC20二选一） |
|
视频输入： |
1 × MIPI CSI（2lane ） |
|
音频接口 |
1 × Speaker，单声道声道喇叭输出（4Ω5W） 1 × Headphone（3.5mm耳机接口CTIA ） |
|
USB |
1 × TypeC OTG（调试+固件下载） 1 × USB2.0 |
|
扩展接口 |
1 × Debug（TYPEC接口） 5 × ADC 2 × GPIO扩展, 双排针（共66组）（可复用为SPI、I2C、UART、PWM、CAN等功能） |
|
其他 |
|
|
主板尺寸 |
120mm × 80mm × 20mm |
2.2 工作环境
工作环境如下表所示：
|
工作环境 |
|
|
工作温度 |
-20℃～70℃ |
|
工作湿度 |
0~90% RH 非冷凝 |
|
存储温度 |
-40～+85℃ |
2.3 系统支持
系统支持如下表所示：
|
序号 |
操作系统 |
支持 |
说明 |
|
1 |
Linux |
|
/ |
3、主要接口定义

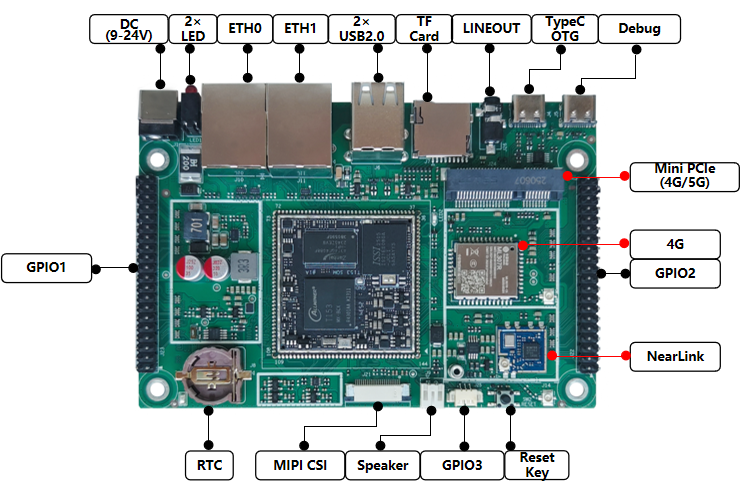

IDO-EVB5301-V1正面接口位号图，如下图所示：

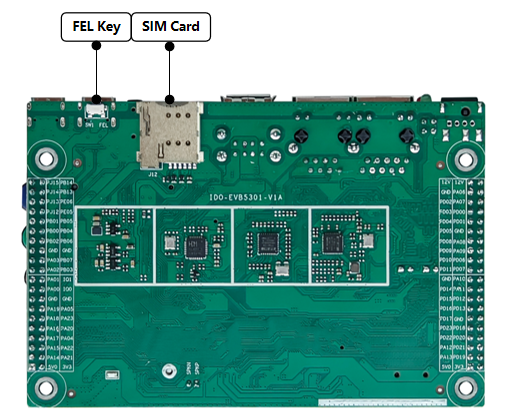

IDO-EVB5301-V1背面接口位号图，如下图所示：
3.1 电源供电接口
主板额定电压： DC 12V。
电流要求：建议2A 。
注意：主板可适应的供电电压范围：9V-24V。

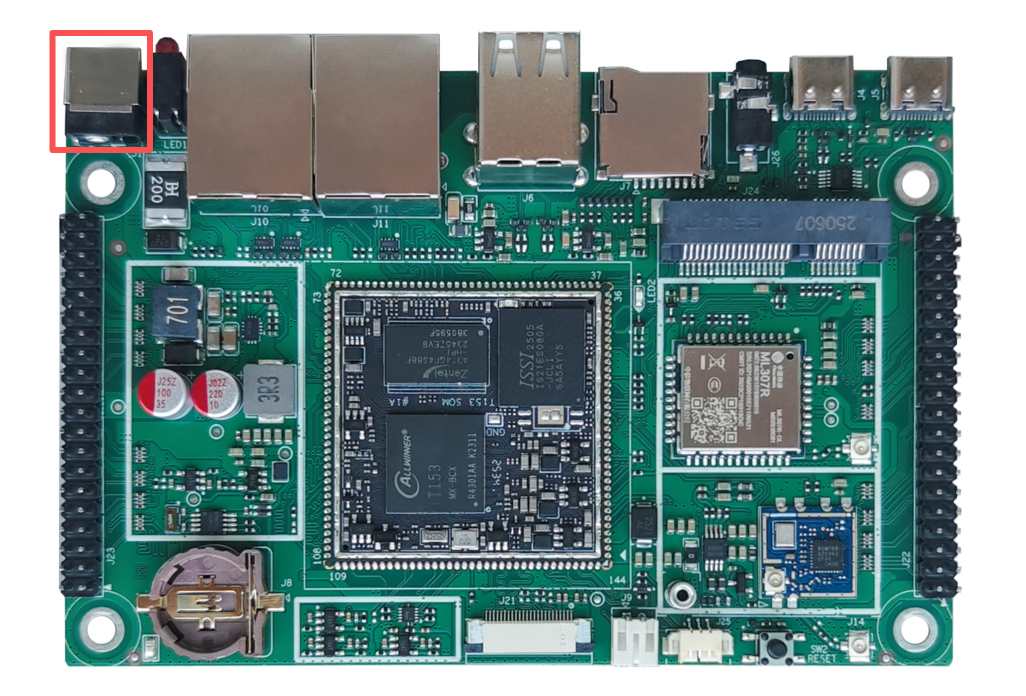

供电方法：通过J1 DC005座 （内径2mm，外径6.3mm) 连接电源适配器。

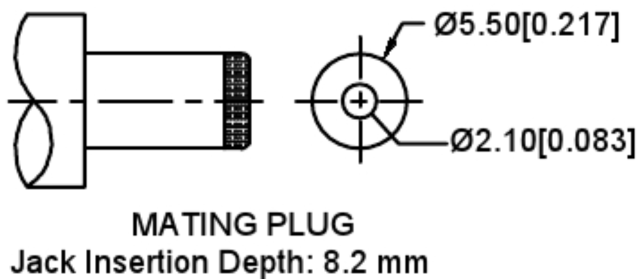

电源插头参考图片，如下图所示：
3.2 以太网接口
3.2.1 千兆以太网接口

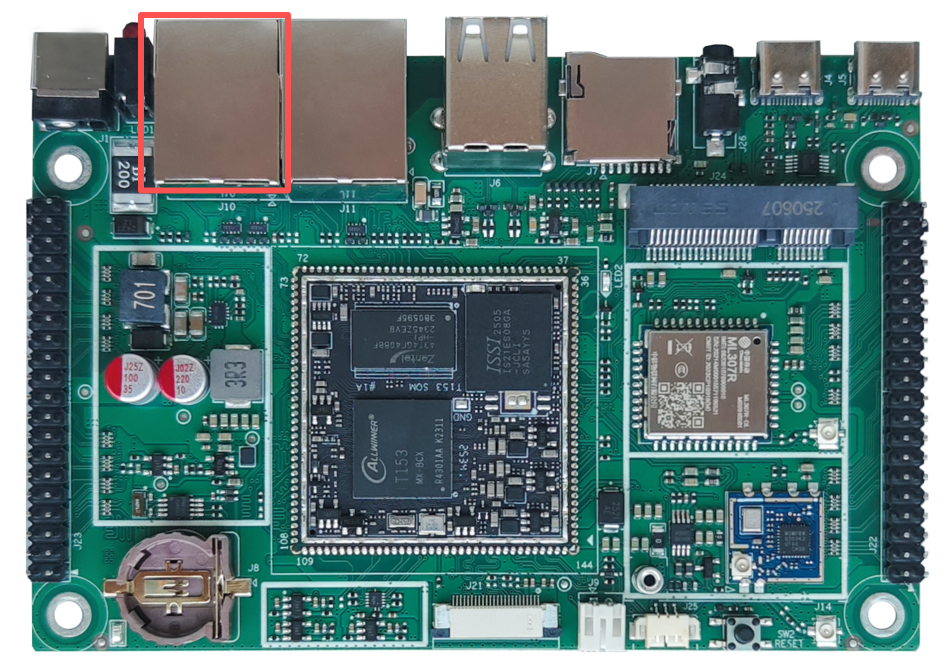

（J10）自适应双千兆网口，支持WAN口+LAN口双IP，如下图所示：
3.2.2 百兆以太网接口

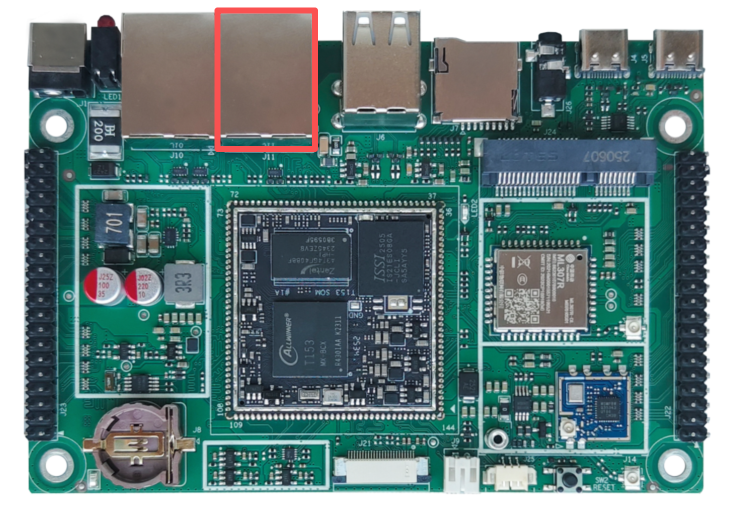

（J11）1路独立百兆网口，如下图所示：
3.3 USB接口
3.3.1 TypeC OTG接口
(J4) 主板支持1个TypeC OTG接口（USB2.0 OTG），支持标准USB3.0 OTG功能，如固件下载，ADB调试，连接U盘deng功能，如下图所示：
3.3.2 USB2.0接口

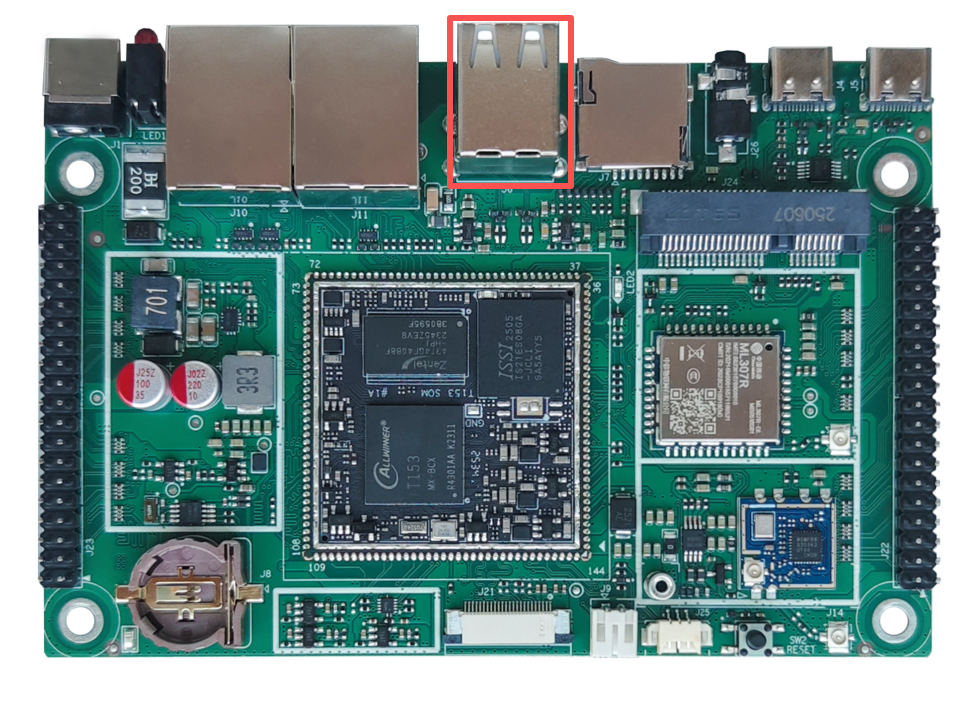

(J6) 主板默认支持2个USB3.2接口，接口为标准双层Type-A接口，如下图所示：
注意：
USB2.0 Type-A母座提供5V@2A供电能力。
3.4 TF卡接口

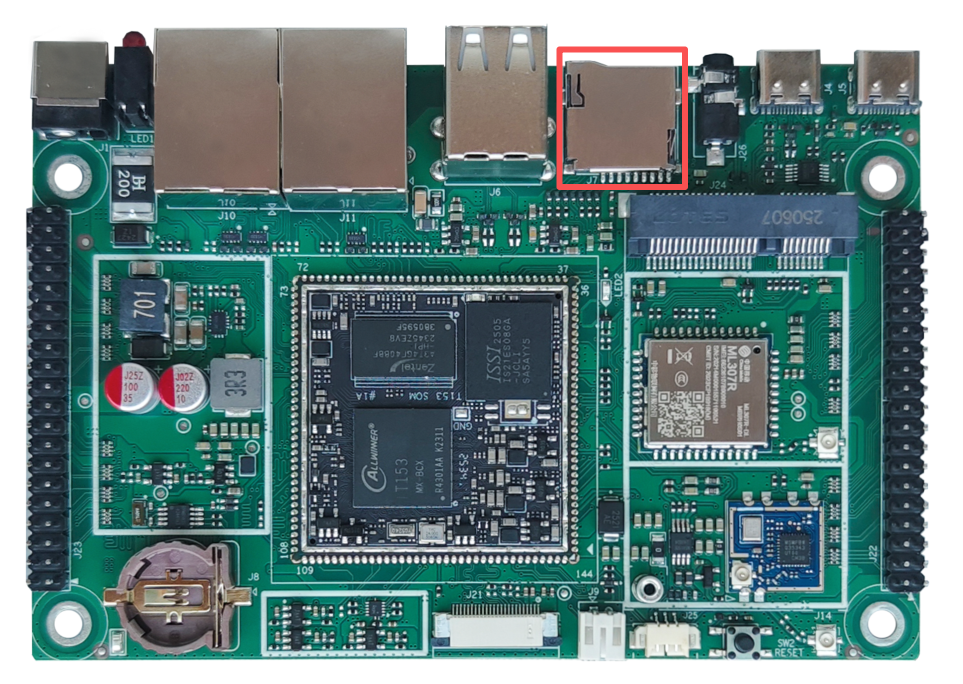

（J7）TF卡座支持SD3.0, 支持高速SD卡，如下图所示：

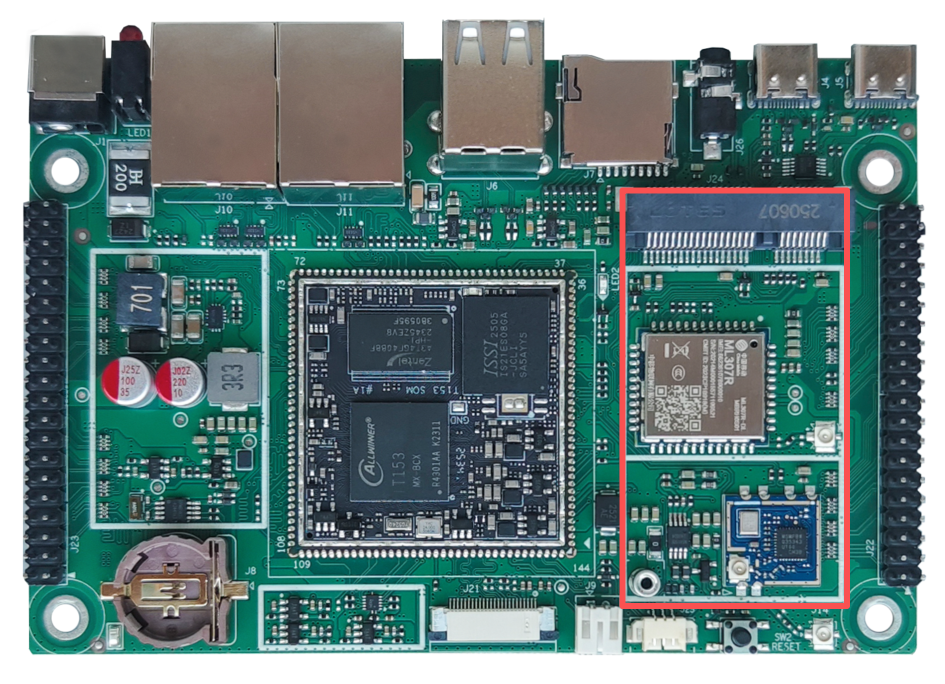

3.5 4G模组

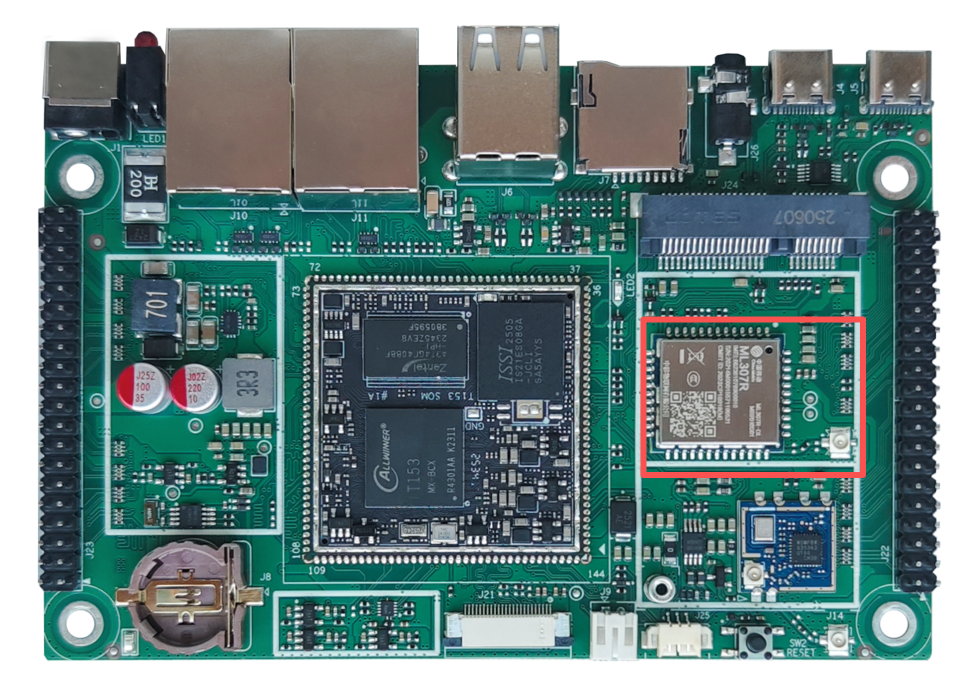

主板搭载了4G中国移动ML307R模组（CAT1）
（J24）同时提供了MINI-PCIE连接器可自主选择4G模块，如：EC20等。

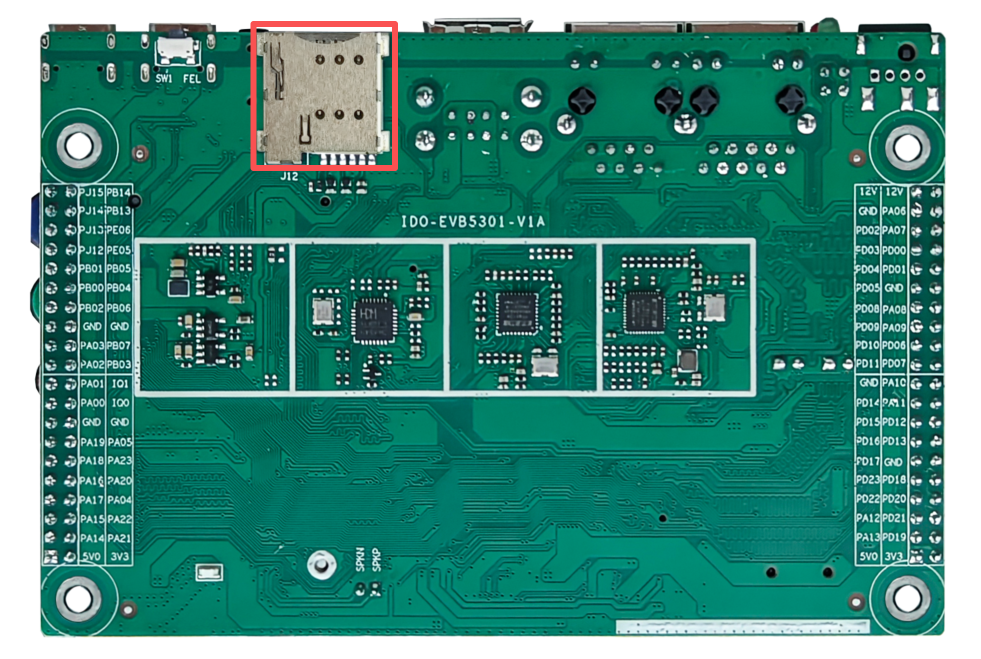

（J12）SIM卡槽位于主板背面
3.6 MIPI_CSI_TX接口

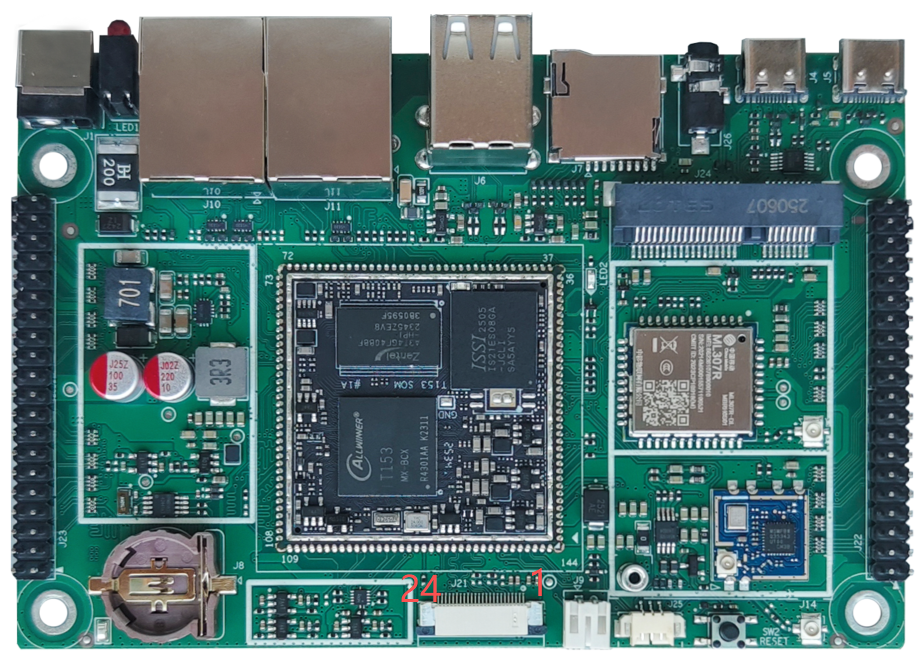

(J21) 24Pin FPC 0.5mm 上接 MIPI CSI接口，如下图所示：
|
|
|||
|
序号 |
定义 |
电平/V |
说明 |
|
1 |
VCC2V8_CAM |
2.8V |
电源2.8V输出 |
|
2 |
VCC2V8_CAM |
2.8V |
电源2.8V输出 |
|
3 |
VCC1V5_CAM |
1.1V |
电源1.5V输出 |
|
4 |
VCC1V8_CAM |
1.8V |
电源1.8V输出 |
|
5 |
CAM_RST |
1.8V |
CAM0复位信号 |
|
6 |
CAM_PDN |
1.8V |
CAM0断电信号 |
|
7 |
SCL_Camera |
1.8V |
I2C时钟信号 |
|
8 |
SDA_Camera |
1.8V |
I2C数据信号 |
|
9 |
MCSIA-MCLK |
1.8V |
CAM0时钟信号 |
|
10 |
GND |
GND |
电源地 |
|
11 |
MCSIA-D0N |
/ |
MCSIA-D0信号 |
|
12 |
MCSIA-D0P |
/ |
|
|
13 |
GND |
GND |
电源地 |
|
14 |
MCSIA-D1N |
/ |
MCSIA-D1信号 |
|
15 |
MCSIA-D1P |
/ |
|
|
16 |
GND |
GND |
电源地 |
|
17 |
MCSIA-CLKN |
/ |
MCSIA-CLK信号 |
|
18 |
MCSIA-CLKP |
/ |
|
|
19 |
GND |
GND |
电源地 |
|
20 |
NC |
/ |
NC |
|
21 |
NC |
/ |
NC |
|
22 |
GND |
GND |
电源地 |
|
23 |
NC |
/ |
NC |
|
24 |
NC |
/ |
NC |
(J15) 40Pin FPC 0.5mm 上接 MIPI DSI_TX（up to 2560×1600@60fps）接口，如下图所示：
3.7 Headphone接口

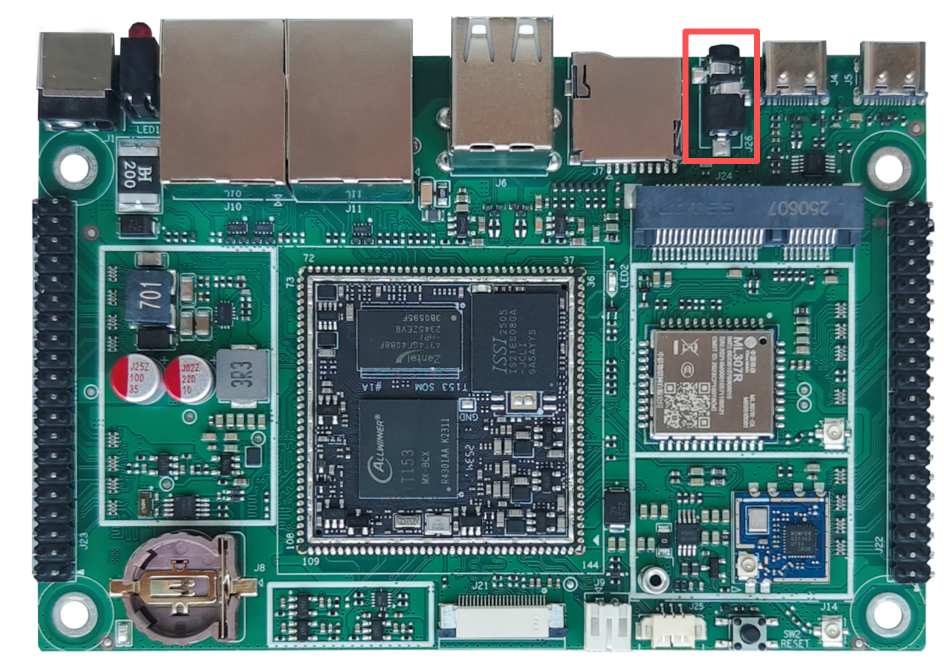

(J26) 支持1路3.5mm3节耳机座（CTIA），不支持MIC输入，如下图所示：

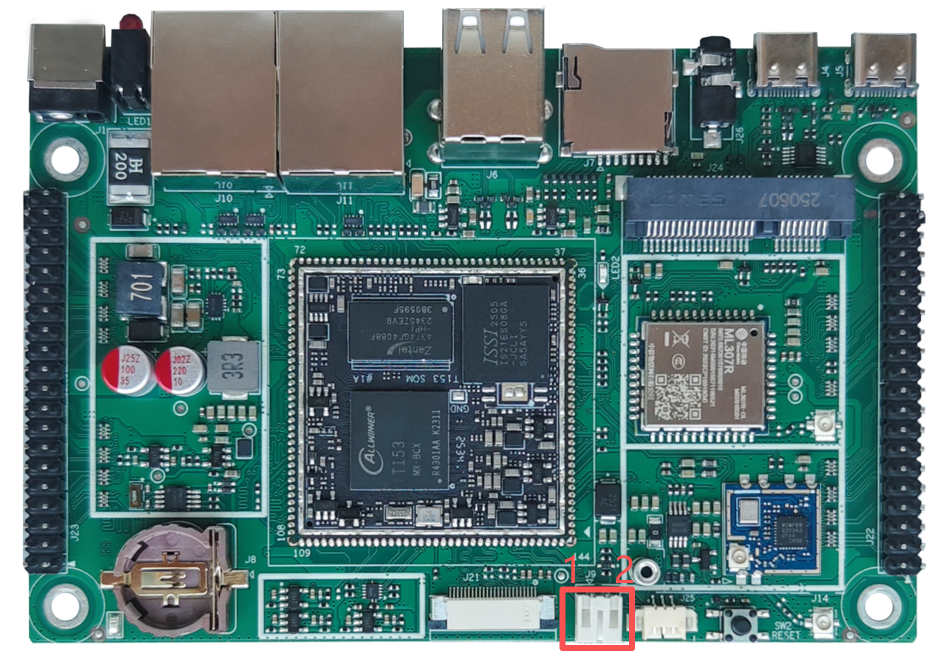

3.8 Speaker接口
(J9) PH2.0-2P 米白色 弯针，单声道扬声器接口，支持4Ω@3W输出，如下图所示：
|
|
|||
|
序号 |
定义 |
电平/V |
说明 |
|
1 |
SPK_DP |
/ |
喇叭驱动输出 |
|
2 |
SPK_DN |
/ |
|
3.9 WIFI/BT

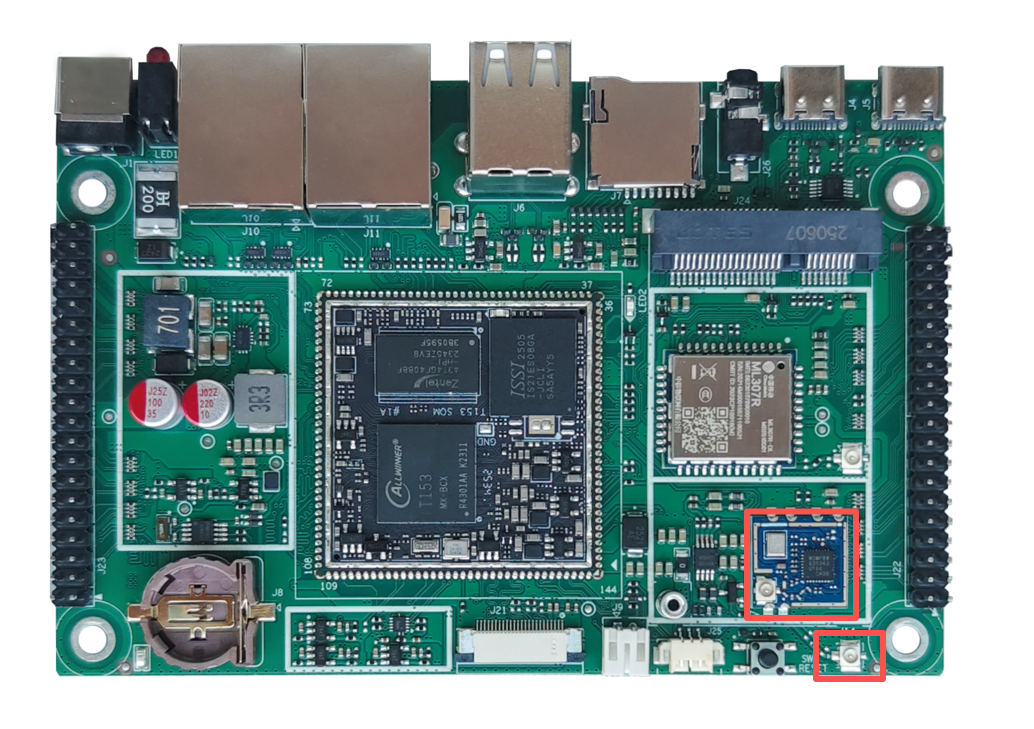

(J18) 板载星闪模组，支持2.4GHz WLAN+BLE+SLE，外置1个IPEX一代天线，如下图所示：
3.10 Debug接口
3.10.1 CPU Debug接口

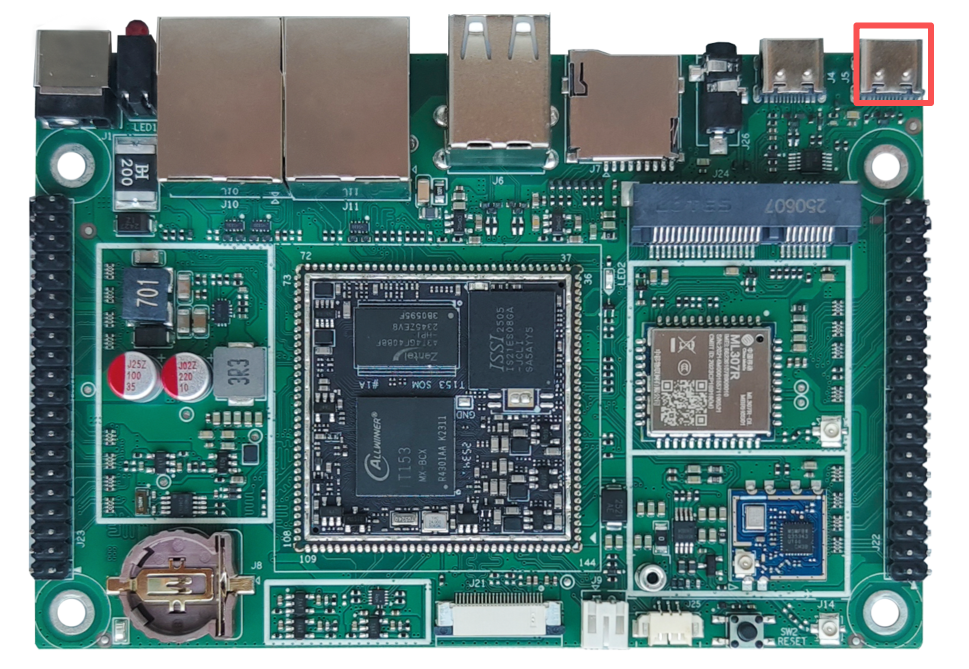

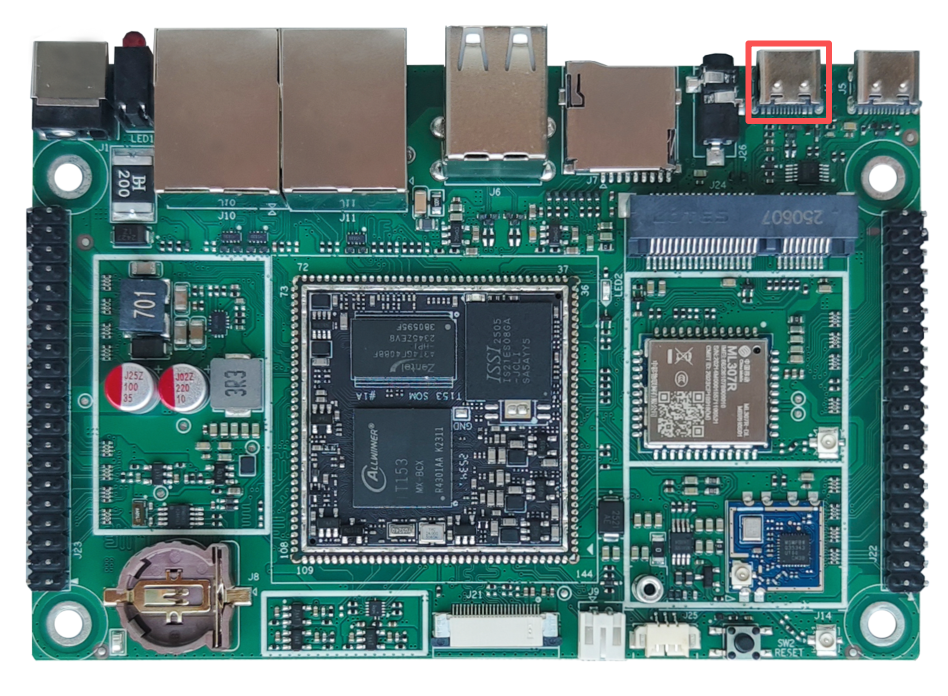

（J5）为方便使用，板载CH340E芯片将调试UART转换为USB TYPE-C接口，可通过接标准TYPEC线将该接口和电脑连接进行开发调试，UART波特率为115200。
3.10.1 RISC-V Debug接口

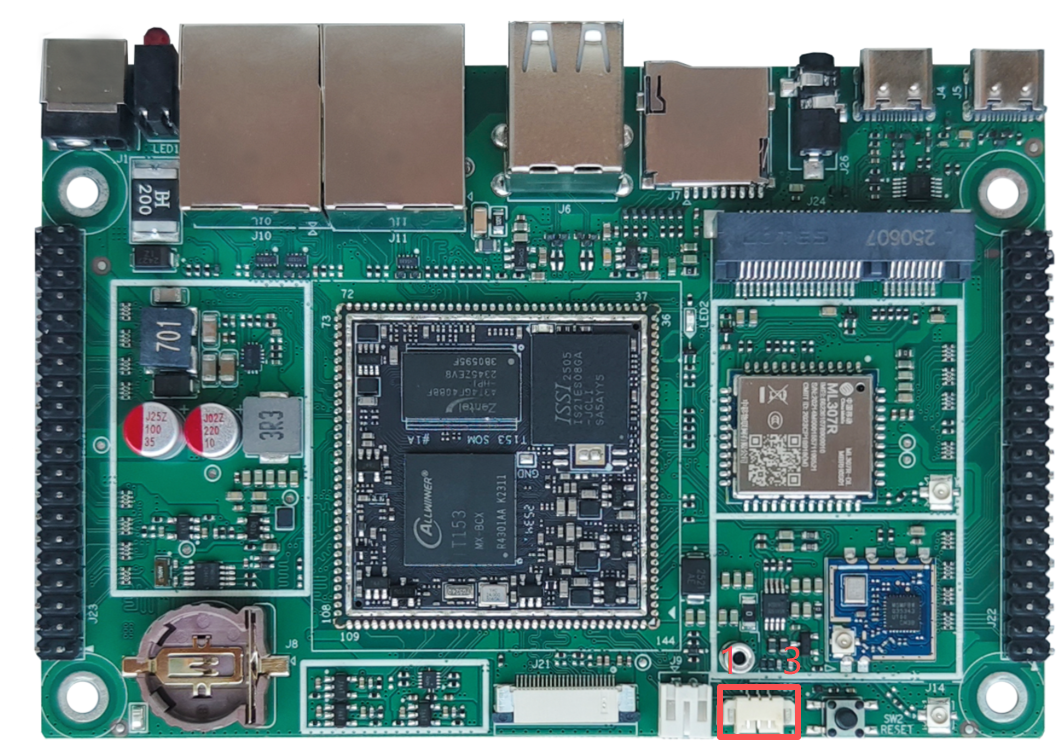

（J25）板上搭载了一个RISC-V Debug接口，UART波特率为115200。
|
|
|||
|
序号 |
定义 |
电平/V |
说明 |
|
1 |
UART3_RX |
3.3V |
RISC-V 调试串口 |
|
2 |
UART3_TX |
3.3V |
|
|
3 |
GND |
GND |
GND |
3.11 LED指示灯

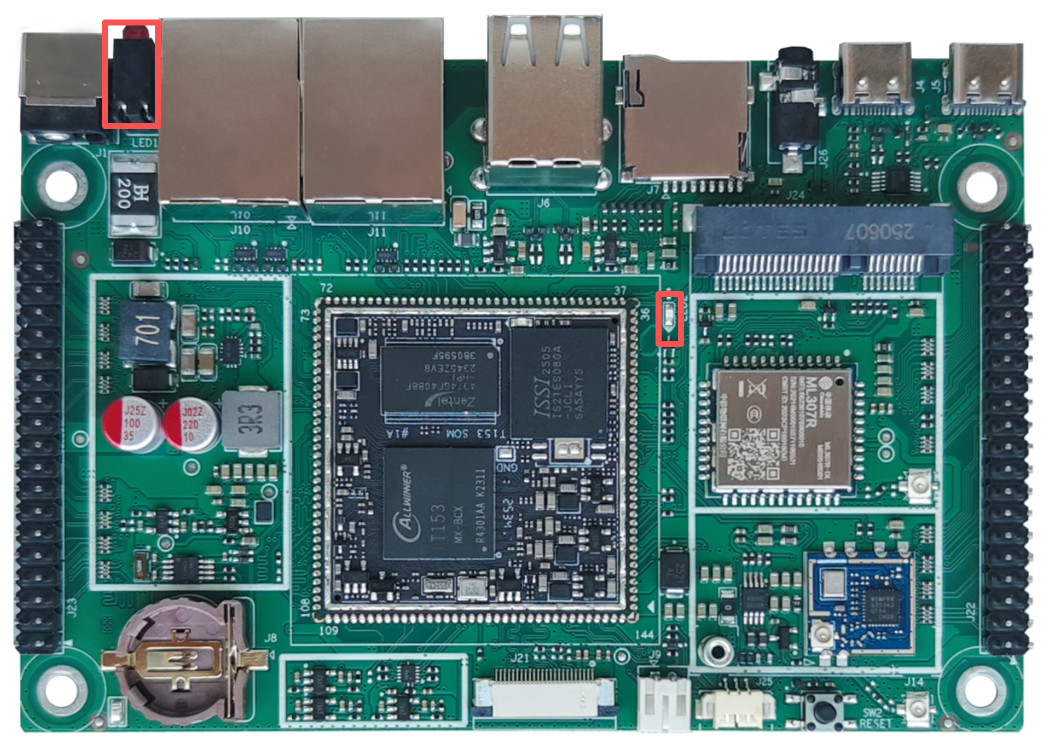

主板设计了3个指示灯，如下图所示：
|
|
|||
|
LED |
颜色 |
定义 |
说明 |
|
LED1 |
红色 |
POWER_LED |
系统电源灯，上电后常亮 |
|
绿色 |
SYS_LED |
系统运行指示灯，进入系统后闪烁 |
|
|
LED2 |
蓝色 |
4G_LED |
4G指示灯，4G模组正常时闪烁 |
3.12 GPIO扩展接口

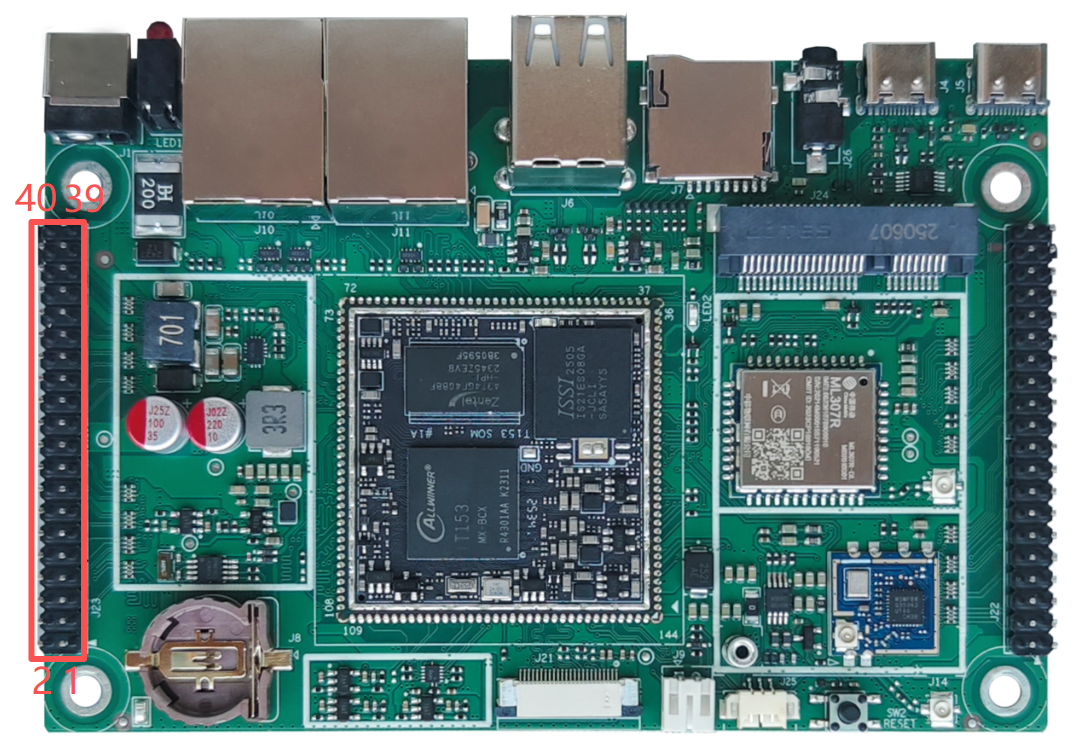

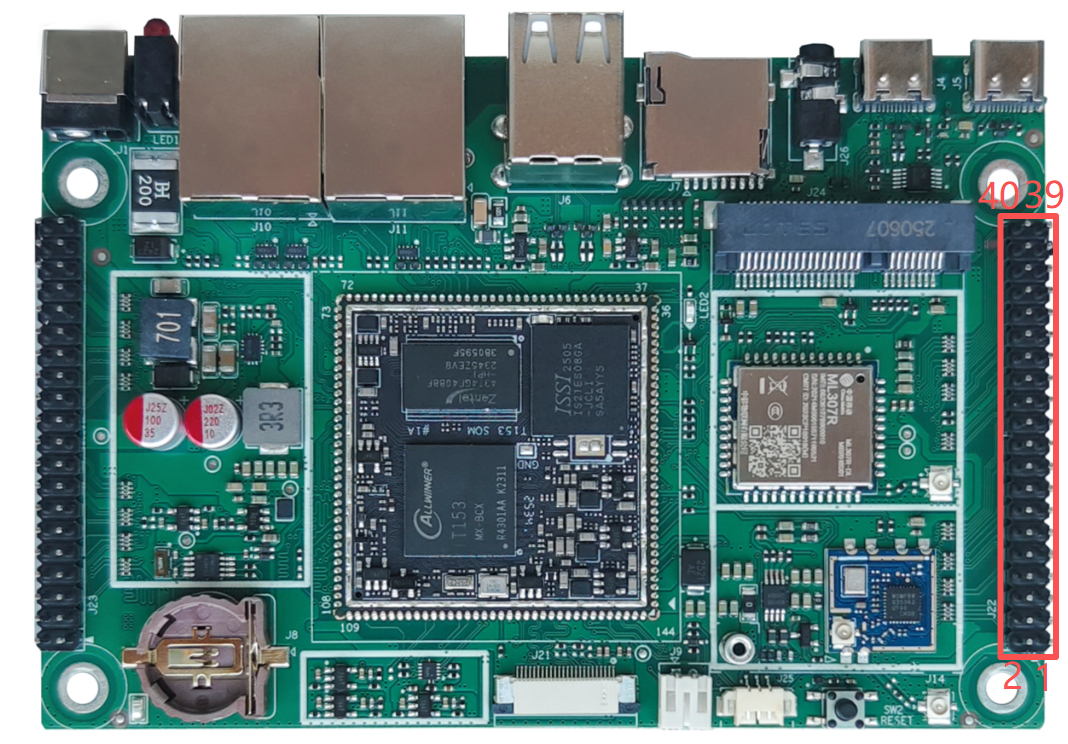

(J23) 2.54-2X20P 双排针，如下图所示：
|
|
|||
|
序号 |
定义 |
电平/V |
说明（加粗为默认功能） |
|
1 |
VCC5V0 |
5.0V |
电源5.0V输出 |
|
2 |
VCC3V3 |
3.3V |
电源3.3V输出 |
|
3 |
PA13 |
/ |
可复用如下功能： GPADC0-9/ LBUS-LD9/ PA13 |
|
4 |
PD19 |
/ |
可复用如下功能： LCD-DE/ LVDS1-D3N/ TWI5-SDA/ LBUS-LD7/ RGMII2-RXCK/ PD19 |
|
5 |
PA12 |
/ |
可复用如下功能： GPADC0-8/ LBUS-LD8/ PA12 |
|
6 |
PD21 |
/ |
可复用如下功能： LCD-VSYNC/ PWM2-5/ UART3-RX/ TWI5-SDA/ LBUS-OE/ RGMII2-TXD2/ PD21 |
|
7 |
PD22 |
/ |
可复用如下功能： PWM2-6/ UART3-RTS/ TWI4-SCK/ LBUS-DRQ0/ PD22 |
|
8 |
PD20 |
/ |
可复用如下功能： LCD-HSYNC/ PWM2-4/ UART3-TX/ TWI5-SCK/ LBUS-WR/ RGMII2-TXD3 PD20 |
|
9 |
PD23 |
/ |
可复用如下功能： PWM2-7/ UART3-CTS/ TWI4-SDA/ TWI0-SDA/ LBUS-DRQ1/ PD23 |
|
10 |
PD18 |
/ |
可复用如下功能： LCD-CLK/ LVDS1-D3P/ TWI5-SCK/ PWM2-2/ LBUS-LD6/ RGMII2-RXD2/ PD18 |
|
11 |
PD17 |
/ |
可复用如下功能： LCD-D23/ LVDS1-CKN/ PWM2-1/ UART3-CTS/ LBUS-LD5/ RGMII2-RXD3/ PD17 |
|
12 |
GND |
GND |
电源地 |
|
13 |
PD16 |
/ |
可复用如下功能： LCD-D22/ LVDS1-CKP/ PWM2-0/ UART3-RTS/ LBUS-LD4/ RGMII2-EPHY-25/ PD16 |
|
14 |
PD13 |
/ |
可复用如下功能： LCD-D19/ LVDS1-D1N/ SPI1-MISO/ PWM1-5/ UART8-CTS/ LBUS-LD1/ PD13 |
|
15 |
PD15 |
/ |
可复用如下功能： LCD-D21/ LVDS1-D2N/ SPI1-WP/ PWM1-7/ UART3-RX/ LBUS-LD3/ PD15 |
|
16 |
PD12 |
/ |
可复用如下功能： LCD-D18/ LVDS1-D1P/ SPI1-MOSI/ PWM1-4/ UART8-RTS/ LBUS-LD0/ PD12 |
|
17 |
PD14 |
/ |
可复用如下功能： LCD-D20/ LVDS1-D2P/ SPI1-HOLD/ PWM1-6/ UART3-TX/ LBUS-LD2/ PD14 |
|
18 |
PA11 |
/ |
可复用如下功能： GPADC0-7/ LBUS-LBE1/ LCD-D17/ PA11 |
|
19 |
GND |
GND |
电源地 |
|
20 |
PA10 |
/ |
可复用如下功能： GPADC0-6/ LBUS-LBE0/ LCD-D16/ PA10 |
|
21 |
PD11 |
/ |
可复用如下功能： LCD-D15/ LVDS1-D0N/ SPI1-CLK/ PWM1-3/ UART8-RX/ LBUS-LD31/ LBUS-READY0/ PD11 |
|
22 |
PD7 |
/ |
可复用如下功能： LCD-D11/ LVDS0-CKN/ PWM0-7/ UART4-RX/ UART6-CTS/ LBUS-LD27/ LBUS-READY3/ RGMII2-TXCTL/ RMII2-TXEN/ PD7 |
|
23 |
PD10 |
/ |
可复用如下功能： LCD-D14/ LVDS1-D0P/ SPI1-CS0/ PWM1-2/ UART8-TX/ LBUS-LD30/ LBUS-READY1/ PD10 |
|
24 |
PD6 |
/ |
可复用如下功能： LCD-D10/ LVDS0-CKP/ PWM0-6/ UART4-TX/ UART6-RTS/ LBUS-LD26/ LBUS-CS2/ RGMII2-TXCK/ RMII2-TXCK/ PD6 |
|
25 |
PD9 |
/ |
可复用如下功能： LCD-D13/ LVDS0-D3N/ PWM1-1/ LBUS-LD29/ LBUS-READY2/ RGMII2-MDIO/ PD9 |
|
26 |
PA9 |
/ |
可复用如下功能： GPADC0-5/ LBUS-DP1/ LBUS-LBE3/ LCD-D9/ PA9 |
|
27 |
PD8 |
/ |
可复用如下功能： LCD-D12/ LVDS0-D3P/ PWM1-0/ LBUS-LD28/ LBUS-DE/ RGMII2-MDC/ PD8 |
|
28 |
PA8 |
/ |
可复用如下功能： GPADC0-4/ LBUS-DP0/ LCD-D8/ PA8 |
|
29 |
PD5 |
/ |
可复用如下功能： LCD-D7/ LVDS0-D2N/ PWM0-5/ UART4-RTS/ UART6-RX/ LBUS-LD25/ LBUS-CS3/ RGMII2-TXD0/ RMII2-TXD0/ PD5 |
|
30 |
GND |
GND |
电源地 |
|
31 |
PD4 |
/ |
可复用如下功能： LCD-D6/ LVDS0-D2P/ PWM0-4/ UART4-CTS/ UART6-TX/ LBUS-LD24/ RGMII2-TXD1/ RMII2-TXD1/ PD4 |
|
32 |
PD1 |
/ |
可复用如下功能： LCD-D2/ LVDS0-D0P/ PWM0-0/ UART2-CTS/ UART9-TX/ BUS-LD20/ RGMII2-RXD1/ RMII2-RXD1/ PD1 |
|
33 |
PD3 |
/ |
可复用如下功能： LCD-D5/ LVDS0-D1N/ PWM0-3/ UART2-RX/ UART9-CTS/ LBUS-LD23/ RGMII2-CLKIN/ RMII2-RXER/ PD3 |
|
34 |
PD0 |
/ |
可复用如下功能： LCD-D2/ LVDS0-D0P/ PWM0-0/ UART2-CTS/ UART9-TX/ LBUS-LD20/ RGMII2-RXD1/ RMII2-RXD1/ PD0 |
|
35 |
PD2 |
/ |
可复用如下功能： LCD-D4/ LVDS0-D1P/ PWM0-2/ UART2-TX/ UART9-RTS/ LBUS-LD22/ RGMII2-RXCTL/ RMII2-CRS-DV/ PD2 |
|
36 |
PA7 |
/ |
可复用如下功能： GPADC0-3/ LBUS-CS0/ LCD-D1/ PA7 |
|
37 |
GND |
GND |
电源地 |
|
38 |
PA6 |
/ |
可复用如下功能： GPADC0-2/ LBUS-CS1/ LCD-D0/ PA6 |
|
39 |
VCC12V0 |
12V |
12V电源输出 |
|
40 |
VCC12V0 |
12V |
12V电源输出 |
(J22) 2.54-2X20P 双排针，如下图所示：
|
|
|||
|
序号 |
定义 |
电平/V |
说明（加粗为默认功能） |
|
1 |
VCC5V0 |
5.0V |
电源5.0V输出 |
|
2 |
VCC3V3 |
3.3V |
电源3.3V输出 |
|
3 |
PA14 |
/ |
可复用如下功能： GPADC1-0/ LBUS-LD10/ UART6-TX/ PA14 |
|
4 |
PA21 |
/ |
可复用如下功能： GPADC1-7/ LBUS-CS3/ SPI2-CS1/ PA21 |
|
5 |
PA15 |
/ |
可复用如下功能： GPADC1-1/ LBUS-LD11/ UART6-RX/ PA15 |
|
6 |
PA22 |
/ |
可复用如下功能： GPADC1-8/ LBUS-CS2/ PA22 |
|
7 |
PA17 |
/ |
可复用如下功能： GPADC1-3/ LBUS-LD13/ TWI3-SDA/ PA17 |
|
8 |
PA4 |
/ |
可复用如下功能： GPADC0-0/ LBUS-CLK/ PA4 |
|
9 |
PA16 |
/ |
可复用如下功能： GPADC1-2/ LBUS-CLK/ LBUS-LD12/ TWI3-SCK/ PA16 |
|
10 |
PA20 |
/ |
可复用如下功能： GPADC1-6/ LBUS-WAIT/ PA20 |
|
11 |
PA18 |
/ |
可复用如下功能： GPADC1-4/ LBUS-LD14/ PA18 |
|
12 |
PA23 |
/ |
可复用如下功能： GPADC1-9/ LBUS-DE/ PA23 |
|
13 |
PA19 |
/ |
可复用如下功能： GPADC1-5/ LBUS-LD15/ PA19 |
|
14 |
PA5 |
/ |
可复用如下功能： GPADC0-1/ LBUS-ALE/ PA5 |
|
15 |
GNG |
GND |
电源地 |
|
16 |
GND |
GND |
电源地 |
|
17 |
PA0 |
/ |
可复用如下功能： GPADC2-0/ TP-X1/ LBUS-READY3/ LBUS-LBE2/ PA0 |
|
18 |
IQ0 |
/ |
PWR-IRQ0 |
|
19 |
PA1 |
/ |
可复用如下功能： GPADC2-1/ TP-X2/ LBUS-READY2/ LBUS-DP1/ PA1 |
|
20 |
IQ1 |
/ |
PWR-IRQ1 |
|
21 |
PA2 |
/ |
可复用如下功能： GPADC2-2/ TP-Y1/ LBUS-DP2/ PA2 |
|
22 |
PB3 |
/ |
可复用如下功能： UART2-CTS/ SPI3-MISO/ TWI2-SDA/ PB3 |
|
23 |
PA3 |
/ |
可复用如下功能： GPADC2-3/ TP-Y2/ LBUS-DP3/ PA3 |
|
24 |
PB7 |
/ |
可复用如下功能： PWM1-3/ UART8-CTS/ TWI0-SDA/ RGMII2-TXCTL/ RMII2-TXEN/ PB7 |
|
25 |
GND |
GND |
电源地 |
|
26 |
GND |
GND |
电源地 |
|
27 |
PB2 |
/ |
可复用如下功能： UART2-RTS/ SPI3-MOSI/ TWI2-SCK/ RGMII2-RXCTL/ RMII2-CRS-DV/ PB2 |
|
28 |
PB6 |
/ |
可复用如下功能： PWM1-2/ IR-TX/ UART8-RTS/ TWI0-SCK/ RGMII2-TXCK/ RMII2-TXCK/ PB6 |
|
29 |
PB0 |
/ |
可复用如下功能： UART2-TX/ SPI3-CS0/ PWM0-6/ RGMII2-RXD1/ RMII2-RXD1/ PB0 |
|
30 |
PB4 |
/ |
可复用如下功能： SPI3-CS1/ PWM1-0/ IR0-RX/ UART8-TX/ RGMII2-TXD1/ RMII2-TXD1/ PB4 |
|
31 |
PB1 |
/ |
可复用如下功能： UART2-RX/ SPI3-CLK/ PWM0-7/ RGMII2-RXD0/ RMII2-RXD0/ PB1 |
|
32 |
PB5 |
/ |
可复用如下功能： SPI3-CS2/ PWM1-1/ IR1-RX/ UART8-RX/ RGMII2-TXD0/ RMII2-TXD0/ PB5 |
|
33 |
PJ12 |
/ |
可复用如下功能： PWM2-12/ IR0-RX/ TWI0-SCK/ UART9-TX/ PJ12 |
|
34 |
PE5 |
/ |
可复用如下功能： UART5-TX/ PE5 |
|
35 |
PJ13 |
/ |
可复用如下功能： PWM2-13/ IR1-RX/ TWI0-SDA/ UART9-RX/ PJ13 |
|
36 |
PE6 |
/ |
可复用如下功能： UART5-RX/ PE5 |
|
37 |
PJ14 |
/ |
可复用如下功能： IR2-RX/ TWI5-SCK/ UART9-RTS/ PJ14 |
|
38 |
PB13 |
/ |
可复用如下功能： TWI4-SCK/ UART7-TX/ PWM0-4/ IR2-RX/ PB13 |
|
39 |
PJ15 |
/ |
可复用如下功能： IR3-RX/ TWI5-SDA/ UART9-CTS/ PJ15 |
|
40 |
PB14 |
/ |
可复用如下功能： TWI4-SDA/ UART7-RX/ PWM0-5/ IR3-RX/ PB14 |
3.13 RTC电池
(J8) 主板留有一个RTC电池座，使用CR1220电池。保证主板在断电情况下，时间保持正常运作，如下图所示：
3.19 系统烧录

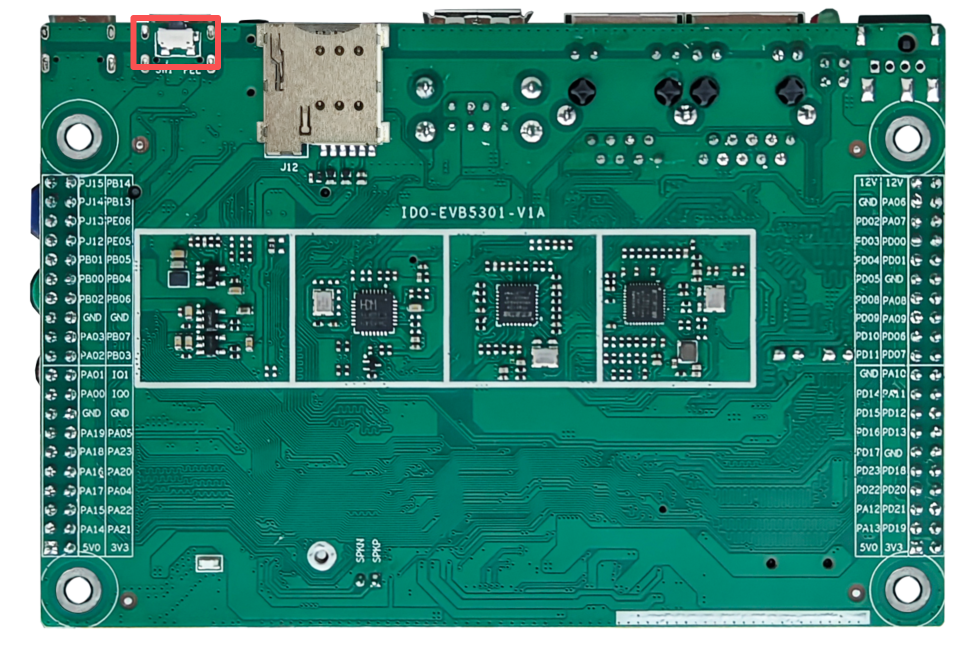

3.19.1 FEL按键
（SW1）烧录按键 ，用于通过USB升级烧录系统固件。断电情况下按住烧录键，电脑连接主板USB OTG接口（侧立的Type-C口）再给主板通电，主板进入USB烧录模式后，使用烧录工具进行系统烧录，如下图所示：
3.19.2 复位按键

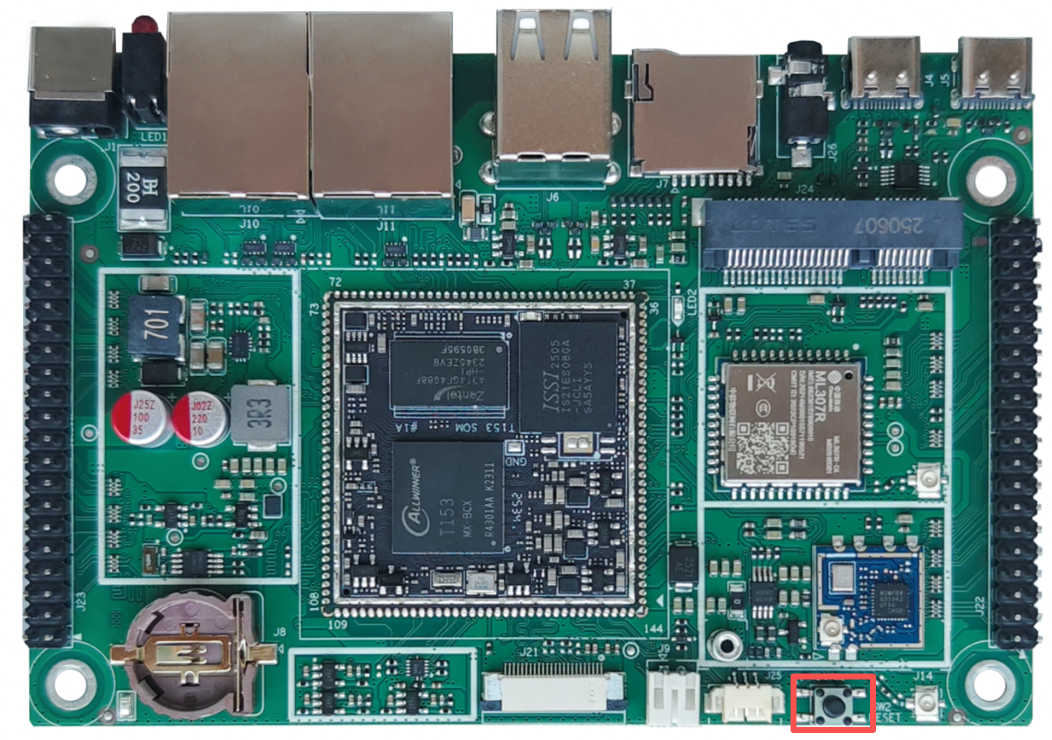

(SW2) 开机状态下，按下Reset按键，系统复位。如下图所示：
4、电气性能
4.1 标准电源
标准电源如下表所示：
|
属性 |
最小 |
典型 |
最大 |
|
|
标准电源 |
电压 |
12V |
12V |
24V |
|
纹波 |
/ |
/ |
100mV |
|
|
电流 |
2A |
/ |
/ |
|
4.2 功耗说明
功耗说明如下表所示：
|
属性 |
功能 |
典型 |
最大 |
|
|
标准电压 (12V输入) |
工作电流 |
静止桌面 |
87mA |
/ |
|
CPU跑满压力 |
/ |
170mA |
||
|
待机电流 |
/ |
mA |
/ |
|
|
关机电流 |
/ |
mA |
/ |
|
4.3 USB供电
USB接口对外供电如下表所示：
|
属性 |
电压 |
典型电流 |
最大电流 |
|
|
标准电源 |
USB3.2 |
5V |
/ |
2000mA |
|
USB2.0 |
5V |
/ |
2000mA |
|
注意：USB 外设总电流建议不超过 3000mA ，否则会导致机器无法正常运转。
5、常规型号
|
采购型号 |
DDR |
FLASH/eMMC |
标称工作温度 |
|
|
IDO-EVB5301-V1-D256N256-I |
256MB |
256MB |
-20℃ ~ +70℃ |
|
|
IDO-EVB5301-V1-D512N512-I |
512MB |
512MB |
-20℃ ~ +70℃ |
|
|
IDO-EVB5301-V1-D512E8-I |
512MB |
8GB |
-20℃ ~ +70℃ |
|
6、使用注意事项
主板在使用时，请特别注意以下事项：
- 从包装盒中取出主板后，请确认没有由于运输过程造成的针脚或其它短路再上电。
- 电子产品对静电非常敏感，拿主板前，请戴上静电手环或静电手套以将您身上的静电导走。
- 请在断电条件下插拔部件。在连接电源接头到主板前请先确认电源处于关闭状态，以避免瞬间的电源冲击造成敏感元件的损坏。
- 通过线材连接外设时，请确保各外设针脚定义和主板接口对应，避免因线序错误导致短路烧板。
- 螺丝固定主板时，注意避免板卡因变形导致PCB开路或元件脱落。
- 连接外设如USB/扩展座时，注意电流限制。
- 选择电源时注意电压和电流符合主板及外设功率要求。
- 设计整机产品时，应考虑主板散热和限高问题。
- 平时不使用主板的时候，请将主板放置在静电桌垫或静电袋内
