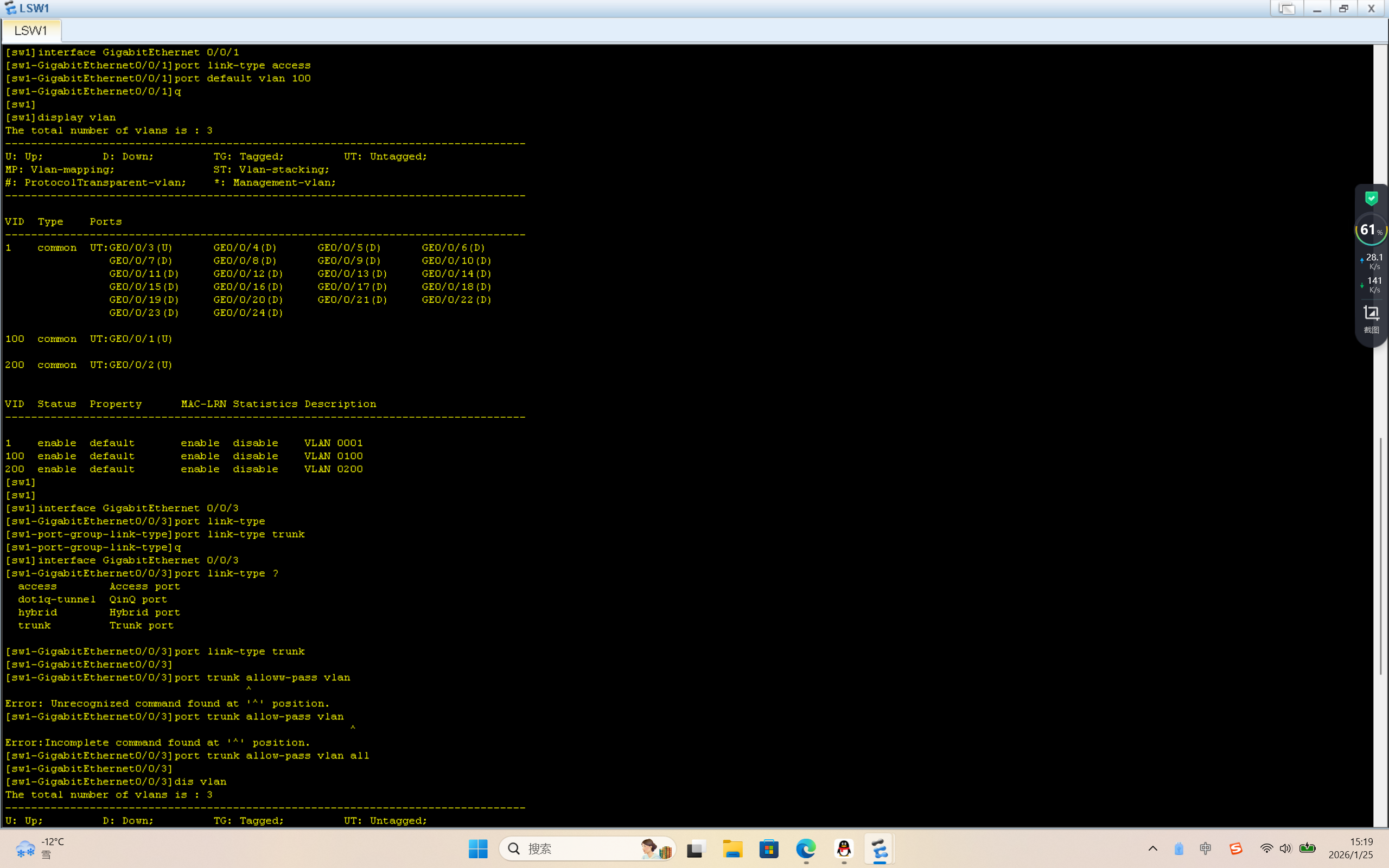

一、交换机 SW1 & SW2 配置

1. 创建VLAN
system-view
vlan batch 100 200
2. 配置接入端口

◦ PC2（SW1的GE0/0/1）
interface GigabitEthernet 0/0/1
port link-type access
port default vlan 100
◦ PC3（SW1的GE0/0/2）
interface GigabitEthernet 0/0/2
port link-type access
port default vlan 200
◦ PC4（SW2的GE0/0/1）
interface GigabitEthernet 0/0/1
port link-type access
port default vlan 100
◦ PC5（SW2的GE0/0/2）
interface GigabitEthernet 0/0/2
port link-type access
port default vlan 200

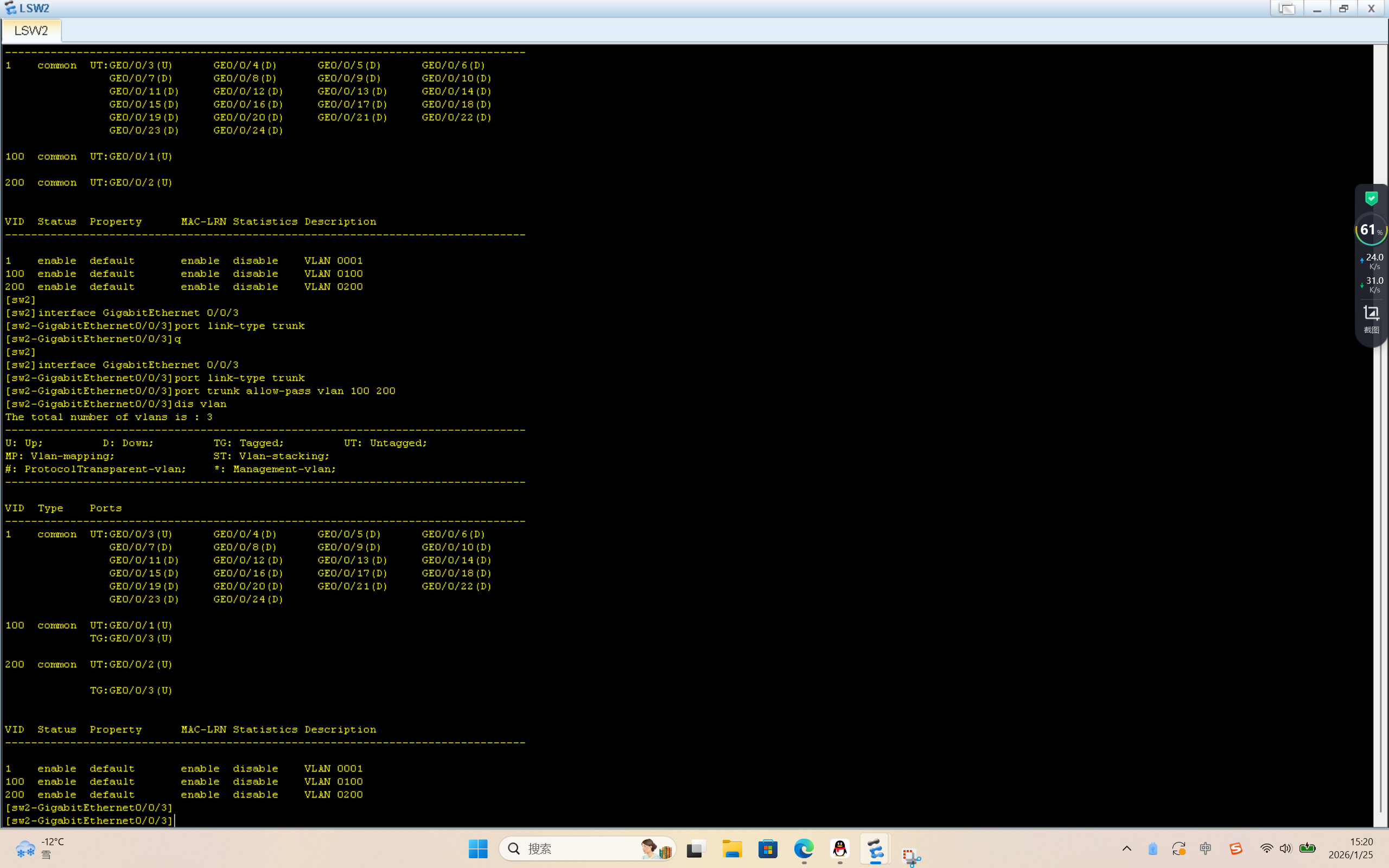

3. 配置Trunk互联端口
interface GigabitEthernet 0/0/24
port link-type trunk
port trunk allow-pass vlan 100 200

二、路由器 AR1 配置

1. 启用DHCP
dhcp enable
2. 配置子接口（单臂路由）
interface GigabitEthernet 0/0/0.10
dot1q termination vid 100
ip address 192.168.10.1 255.255.255.0
arp broadcast enable
dhcp select interface
dhcp server dns-list 8.8.8.8
interface GigabitEthernet 0/0/0.20
dot1q termination vid 200
ip address 192.168.20.1 255.255.255.0
arp broadcast enable
dhcp select interface
dhcp server dns-list 8.8.8.8
3. 配置物理接口（连接AR2）
interface GigabitEthernet 0/0/1
ip address 192.168.30.1 255.255.255.252
4. 配置OSPF
ospf 1 router-id 1.1.1.1
area 0
network 192.168.10.0 0.0.0.255
network 192.168.20.0 0.0.0.255
network 192.168.30.0 0.0.0.3

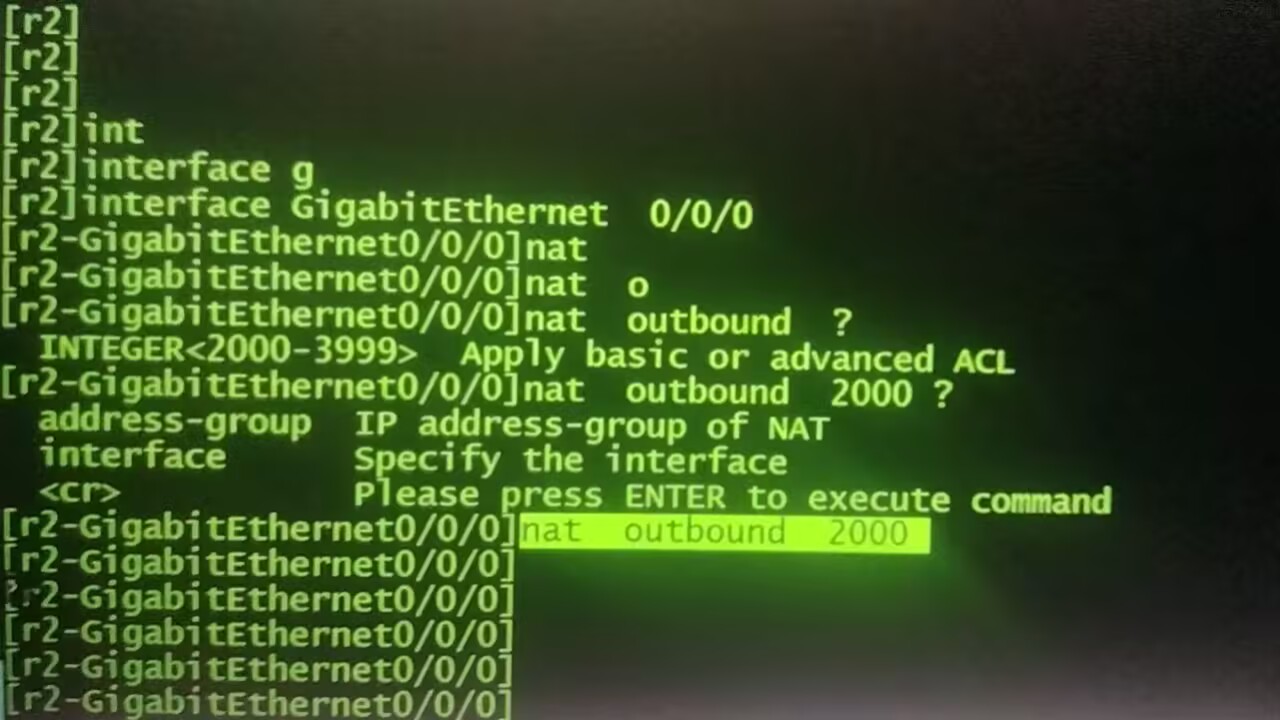

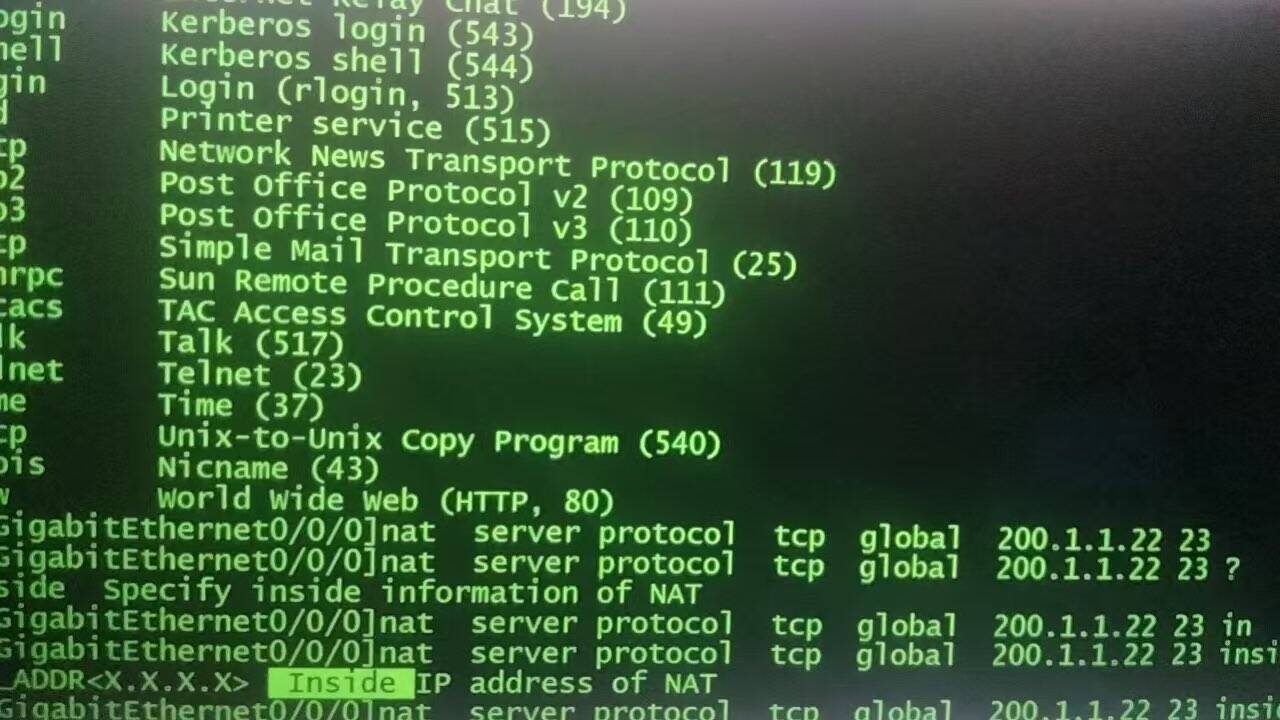

三、路由器 AR2 配置

1. 配置物理接口
interface GigabitEthernet 0/0/0
ip address 192.168.30.2 255.255.255.252
interface GigabitEthernet 0/0/1
ip address 202.100.1.1 255.255.255.252
2. 配置默认路由（指向ISP）
ip route-static 0.0.0.0 0.0.0.0 202.100.1.2
3. 配置OSPF
ospf 1 router-id 2.2.2.2
area 0
network 192.168.30.0 0.0.0.3
default-route-advertise always
4. 配置ACL（禁止VLAN 100访问PC1）
acl number 3000
rule 10 deny ip source 192.168.10.0 0.0.0.255 destination 202.100.2.10 0.0.0.0
rule 20 permit ip source any destination any
interface GigabitEthernet 0/0/1
traffic-filter outbound acl 3000

四、ISP侧 AR3 配置（模拟）

1. 配置接口地址
interface GigabitEthernet 0/0/0
ip address 202.100.1.2 255.255.255.252
interface GigabitEthernet 0/0/1
ip address 202.100.2.1 255.255.255.0
2. 配置静态路由（指向企业网络）
ip route-static 192.168.10.0 255.255.255.0 202.100.1.1
ip route-static 192.168.20.0 255.255.255.0 202.100.1.1
3. 配置DHCP（为PC1分配地址）
dhcp enable
interface GigabitEthernet 0/0/1
dhcp select interface

五、验证测试

1. DHCP验证：在各PC上执行 ipconfig，确认获取到对应网段的IP地址。

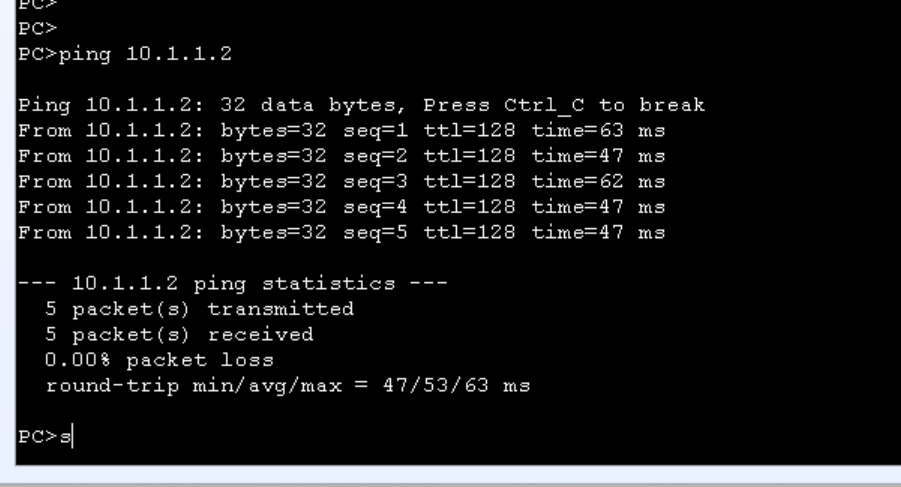

2. 连通性验证：

◦ VLAN 100/200用户均可访问ISP网络（如 ping 202.100.2.1）。

◦ VLAN 100用户 ping 202.100.2.10 失败，VLAN 200用户 ping 202.100.2.10 成功。

3. OSPF验证：在AR1/AR2上执行 display ospf peer，确认邻居状态为 Full。
