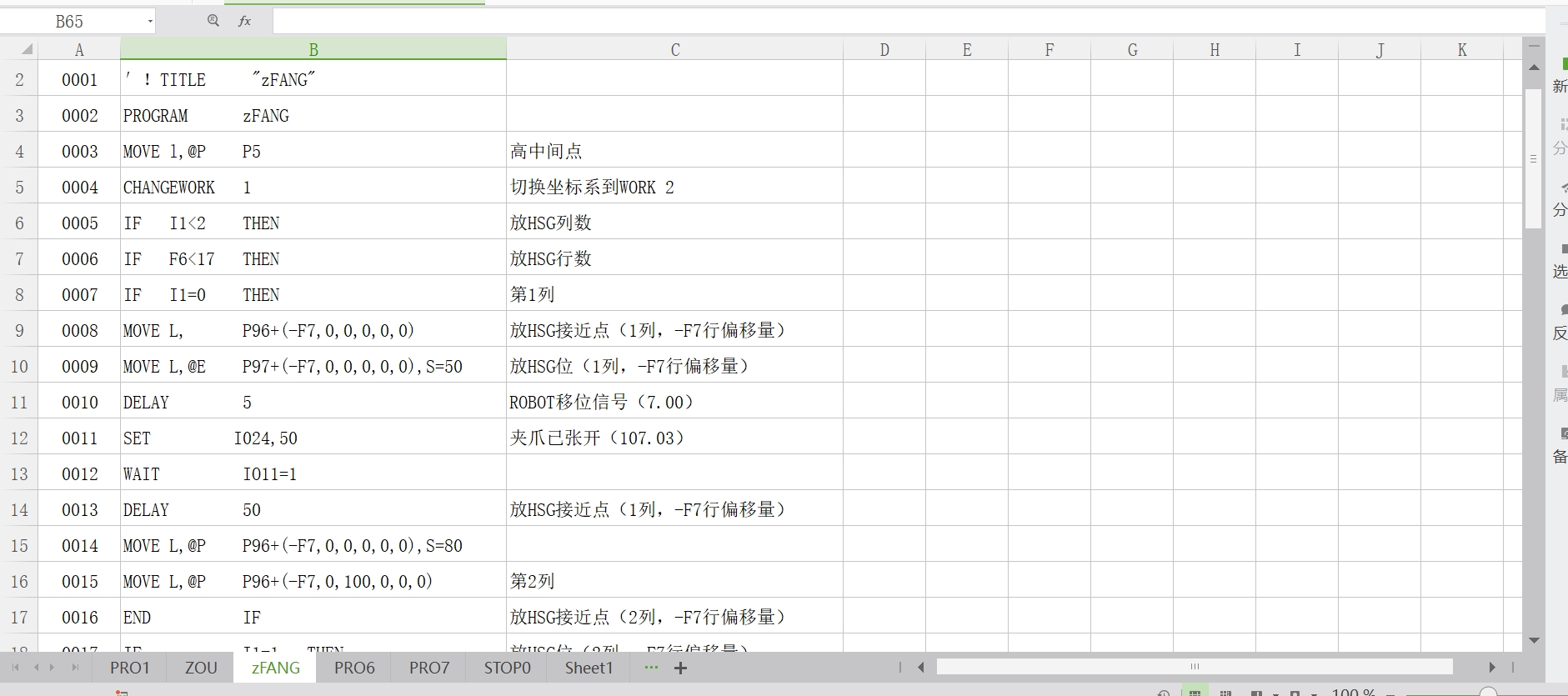

omron欧姆龙CJ/CP程序 欧姆龙CP1H-XA，主机搭载CIF串口模块与从机PC LINK通信控制， 全自动USB包膜机，昆仑通态触摸屏，主站进行松下伺服轴控制，CP1W-40DTIO扩展模块，电装机器人控制，涵盖人机配方一键换型功能，故障记录功能，产量统计及OEE功能，优质的触摸屏程序模板，气缸报警功能，真空报警功能，轴实时位置脉冲转毫米功能块等，可重复调用 PLC程序，IO表，EXCEL格式电装机器人程序。 st+梯形图编写，注释齐全。

在工业自动化现场调试欧姆龙CP1H-XA时，CIF串口模块与PC的LINK通信总是个需要精细调试的环节。记得上次在包膜机项目里，主站通过CP1W-CIF11模块与三台从站设备组网时，反复调整了三次通信参数才搞定握手信号。这里分享个串口初始化的ST代码片段：

//CIF模块通道1配置
MSKS(217,16#0C);  //设置波特率9600/7N2
MOV(16#A0,D32200); //通信模式：HostLink
SET_CHANNEL(1);    //激活通道1

这段代码里MSKS指令的217对应CIF模块CIO区起始地址217，16#0C表示数据位7、停止位2、无校验。调试时最容易翻车的是D32200这个系统寄存器，它决定了是HostLink协议还是无协议模式，新手常在这里配置错误导致通信超时。

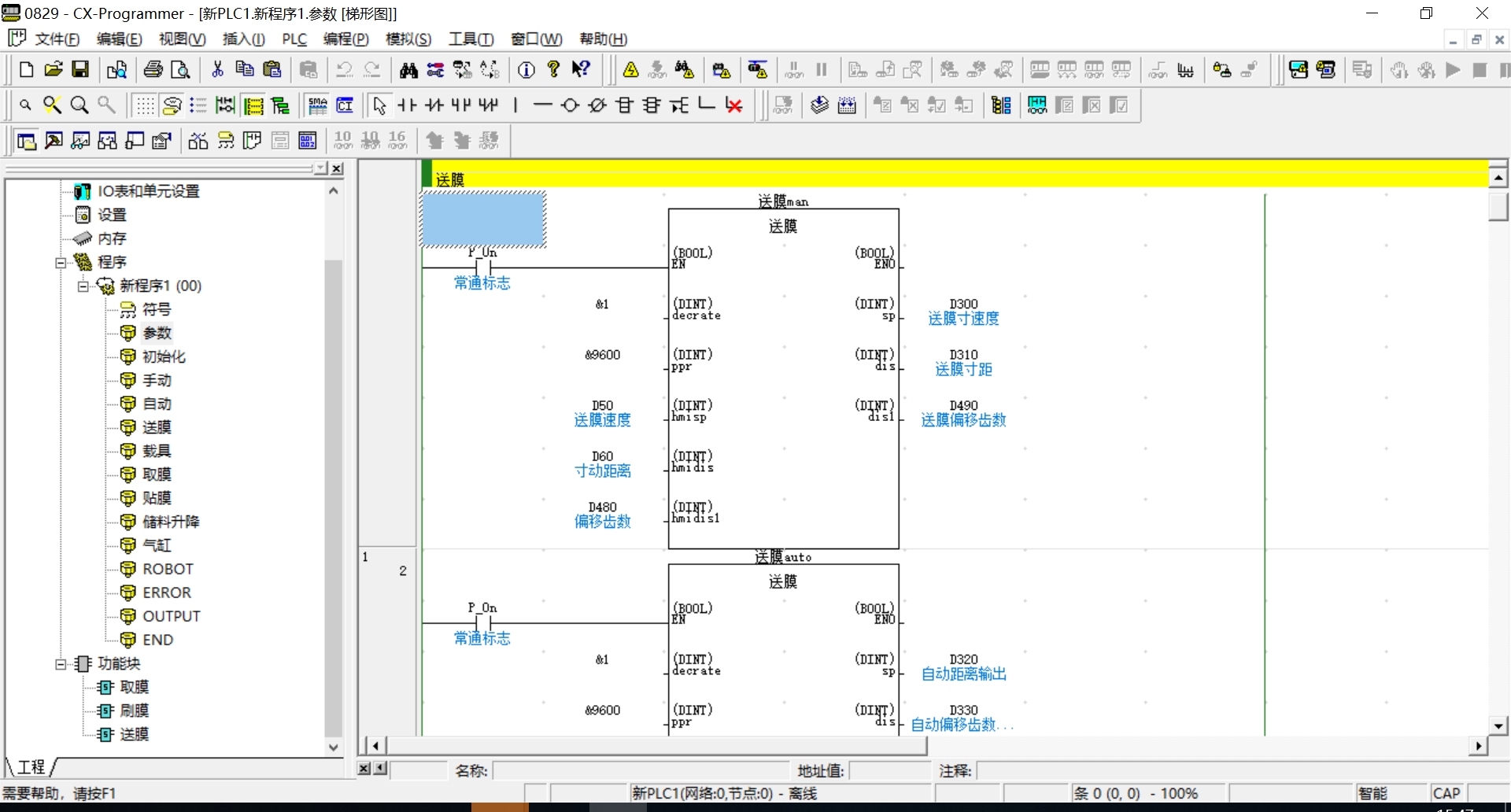

伺服轴控制方面，CP1H本体带的四个高速脉冲输出口正好对接松下的MINAS A6系列伺服。梯形图里的原点回归逻辑建议做成带软极限保护的结构：

!梯形图原点回归逻辑

omron欧姆龙CJ/CP程序 欧姆龙CP1H-XA，主机搭载CIF串口模块与从机PC LINK通信控制， 全自动USB包膜机，昆仑通态触摸屏，主站进行松下伺服轴控制，CP1W-40DTIO扩展模块，电装机器人控制，涵盖人机配方一键换型功能，故障记录功能，产量统计及OEE功能，优质的触摸屏程序模板，气缸报警功能，真空报警功能，轴实时位置脉冲转毫米功能块等，可重复调用 PLC程序，IO表，EXCEL格式电装机器人程序。 st+梯形图编写，注释齐全。

当执行原点回归时，先通过APR指令指定减速点，配合SPED设置爬行速度。实际调试中发现松下伺服的DOG信号需要做20ms的滤波处理，否则偶尔会出现过冲现象。这里有个坑——欧姆龙的脉冲输出指令在执行过程中如果突然切换方向，必须用INI指令先停止脉冲输出。

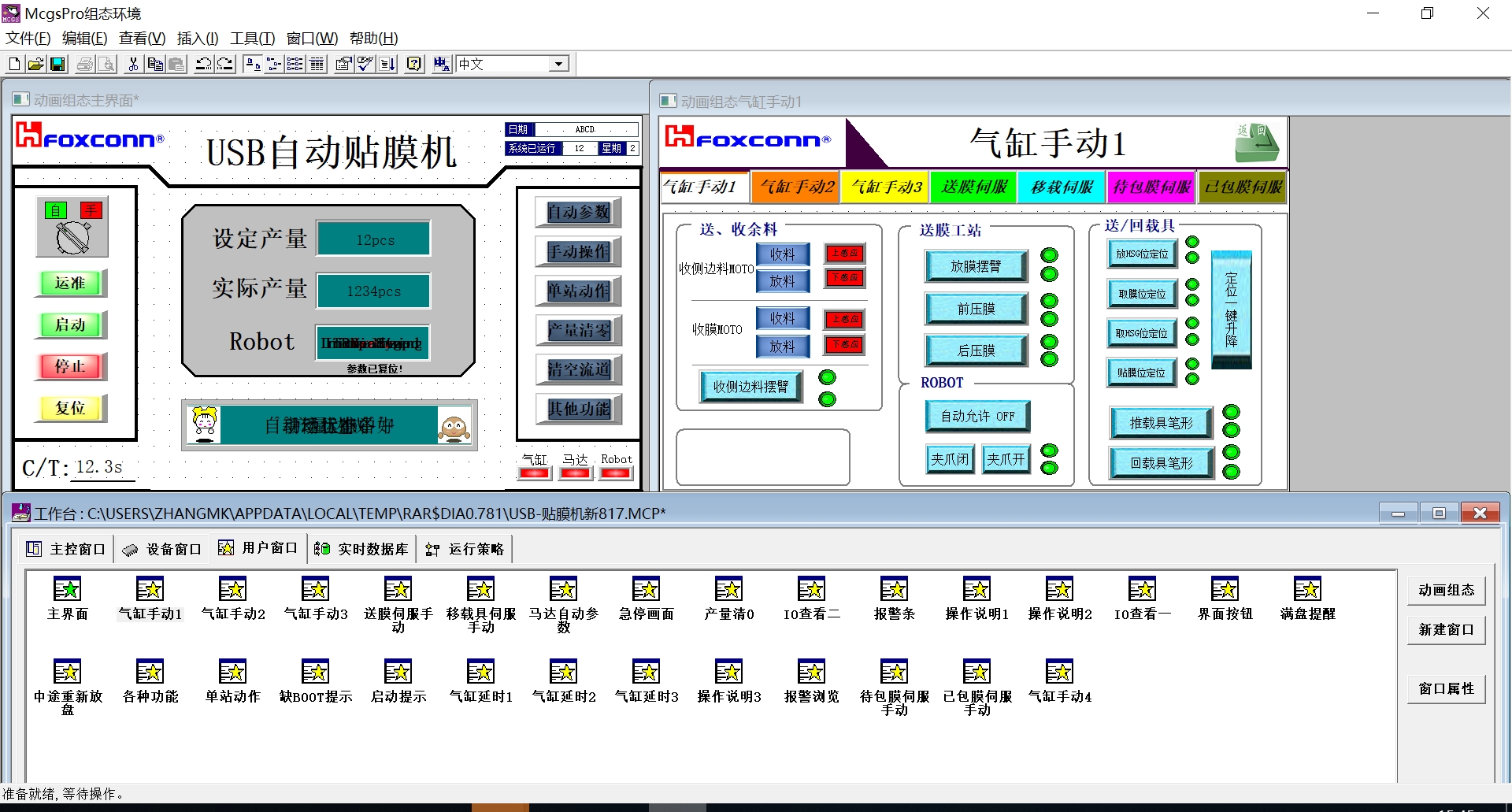

说到人机交互，昆仑通态触摸屏的配方管理功能确实给力。我们在HMI里做了三层权限管理：

1. 操作工级：仅查看当前参数
2. 技术员级：配方修改/调用
3. 工程师级：系统参数设定

对应的PLC地址映射采用批量传送：

MOVB(#1000,D100,20); //将配方编号1000的20个参数传送到D100-D119

当需要切换产品型号时，触摸屏发送配方号到D500寄存器，PLC自动触发型号切换子程序。这里特别要注意断电保持区的设置，避免参数丢失。

故障记录功能实现起来比想象中复杂。除了常规的报警历史存储，我们还给每个故障码加了时间戳：

IF ALARM_001 THEN
    MOV(SYSTEM_TIME,D1000);
    MOV(16#0001,D1001);
    INC(D1099);  //总故障计数器+1
END_IF;

真空报警模块的防误判机制值得细说。程序里用到了滑动窗口滤波算法，连续5个扫描周期检测到压力超标才触发报警：

VAR
    VacuumBuffer : ARRAY[0..4] OF REAL;
    Index : INT := 0;
END_VAR

VacuumBuffer[Index] := AIW(0);
Index := (Index +1) MOD 5;
IF AVG(VacuumBuffer) > 0.095 THEN
    SET(ALARM_VACUUM);
END_IF;

最后说说OEE统计的编程技巧。在CP1H里用CNT指令累计产量，用CLOCK指令统计运行时间。但要注意欧姆龙的CLOCK寄存器是BCD格式，转换成十进制需要特殊处理：

MOV(CLOCK,D200);
BCD_TO_BIN(D200,D210); //转换运行时间到D210
DIV(D210,60,D220);     //分钟数存入D220

真正体现项目经验的是那些看似不起眼的细节——比如气缸动作超时检测要区分电磁阀故障和机构卡死，又比如在脉冲转毫米功能块里补偿丝杠反向间隙。这些实战中积累的代码片段，才是自动化工程师最值钱的手艺活。
