引言

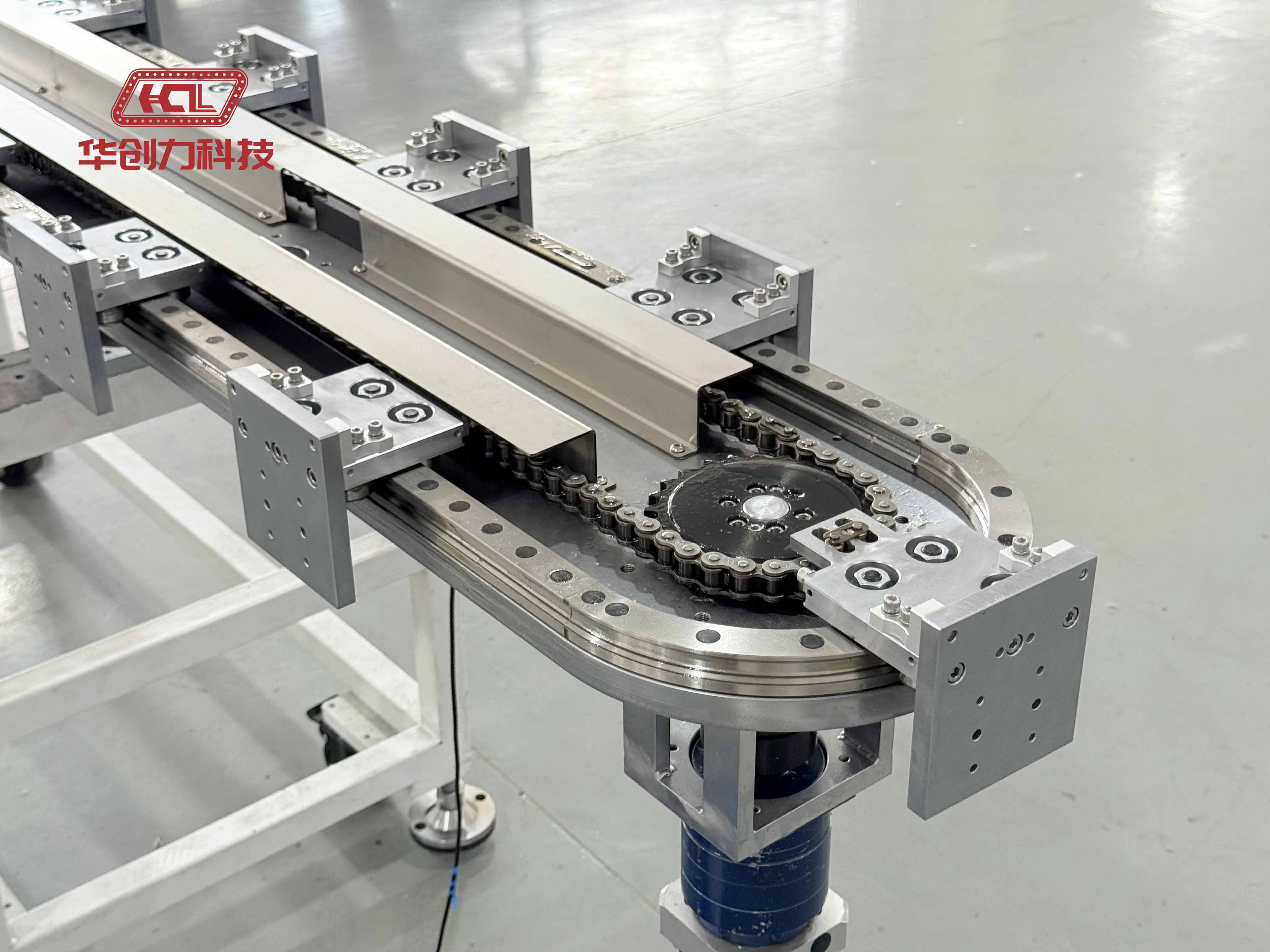

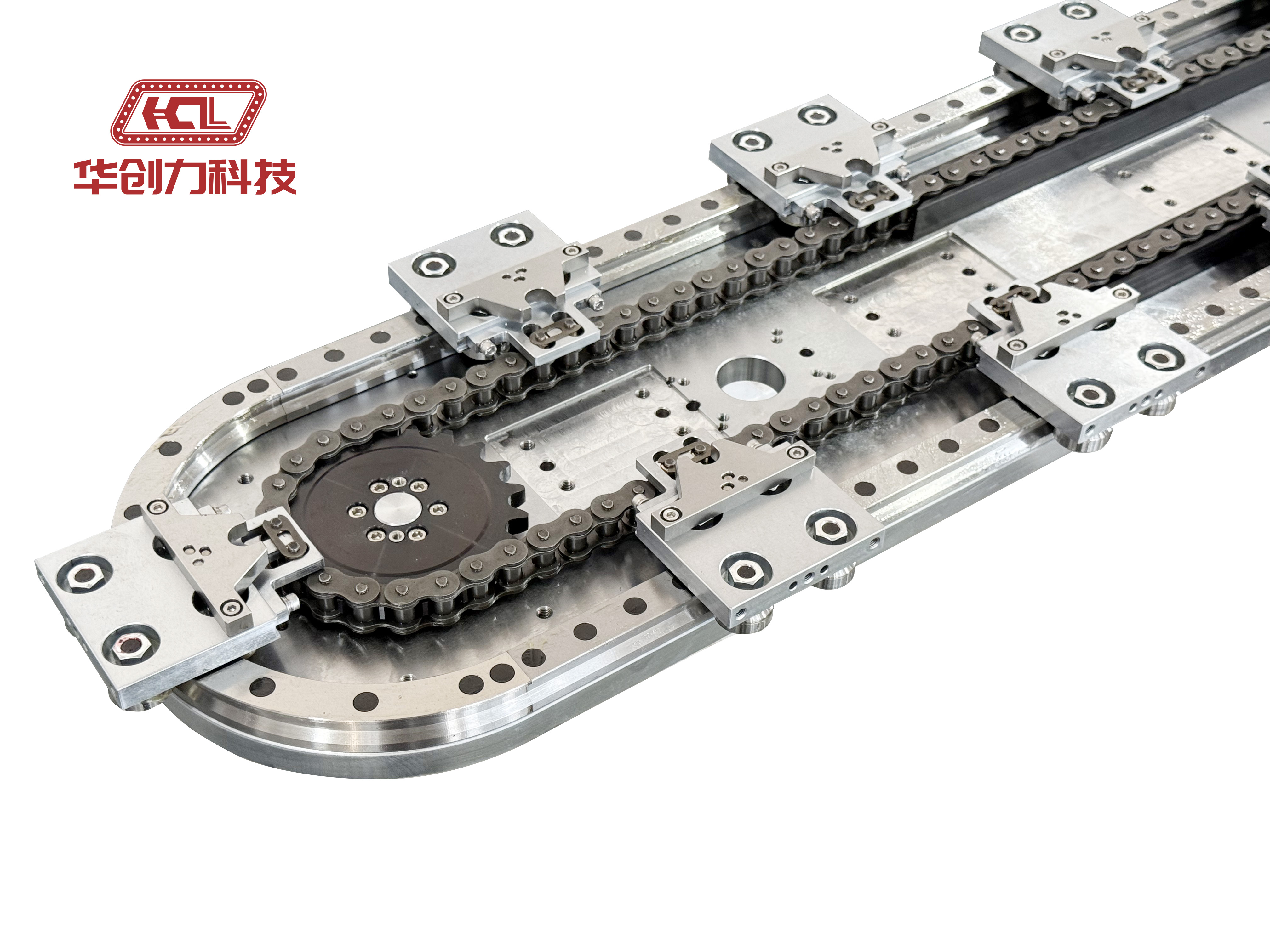

当你的自动化项目确定采用环形导轨方案后，面对琳琅满目的产品系列，如何做出最合适的选型？本文将以东莞市华创力科技有限公司（HCL）的环形导轨产品目录为蓝本，深度解析其V型、T型、带齿型等主流产品的技术差异与适用场景，为你提供一份清晰的选型路线图。

一、产品系列总览：三大类型，各有所长

华创力的环形导轨产品主要分为三大类，以满足不同负载、精度和安装条件的需求：

二、关键参数深度解读：看懂型号与数据表

理解产品目录中的参数是选型的基础。以下是几个关键点的解读：

1. 型号编码的含义：以 V30-351-R180 为例，通常表示：V型系列、轨道宽度约30mm、圆弧段中心半径为351mm、角度为180°。LST23-400 则表示：直线段（L）、T型系列、轨道宽度约23mm、长度为400mm。

2. 负载能力与寿命计算：产品会提供滑座在各方向（Fy, Fz）的额定静载荷和抗力矩（My, Mz）数据。选型时必须进行载荷校核，确保实际使用中的综合载荷系数 LF < 1。使用寿命（公里数）与负载成反比，且定期润滑能极大延长寿命。

3. 安装与调节细节：

   • 螺栓孔距：导轨上的安装孔间距（如S值）需与你的机架设计匹配。

   • 滑座调节：这是保证平稳运行的关键。通常采用 “同心轮+偏心轮”组合，通过调节偏心轮来消除滑座与轨道间的间隙，产生适当预紧力。正确的调节后，滑座应滑动顺畅且阻力均匀。

三、选型实战四步法

第一步：明确需求。确定总负载（重量+偏载力矩）、运行速度、定位精度（重复定位±？mm）、设备总尺寸和工位布局。
第二步：初选系列。根据负载和空间，参考上表初选V型或T型系列。若需高度集成，可考虑带齿系列。
第三步：计算验证。

• 根据布局图计算轨道总长，分配直轨和弧轨。

• 根据负载计算最大受力点，查阅对应型号的载荷表进行验证。

• 根据速度和节拍校核驱动电机功率。
  第四步：确认附件。选定润滑系统（手动或自动）、定位方式（气动插销或伺服）、以及传感器、电机等品牌偏好。

四、高级应用与定制

除了标准品，环形导轨系统还可支持更复杂的定制化需求：

• 多工位同步与异步控制：通过多个伺服电机驱动，可实现不同滑座组的独立运动。

• 与机器人协同：将机器人固定或安装在滑座上，可极大扩展其工作范围，构成柔性工作站。

• 非标尺寸定制：对于特殊半径、角度或长度的轨道，主流供应商通常可提供非标定制服务。

结语

选择合适的环形导轨，是自动化设备稳定高效运行的基础。通过系统性地理解产品系列、吃透关键参数、并遵循科学的选型步骤，工程师可以像搭积木一样，将标准化的导轨部件组合成最适合自己项目的完美解决方案。华创力作为国内重要的轨道系统供应商，其丰富的产品线为这种模块化设计提供了可靠的基础。

标签：#环形导轨选型 #V型导轨 #T型导轨 #自动化部件 #机械设计
适合人群：机械设计工程师、项目工程师、设备研发人员、自动化集成商
