在机器人研究领域，数模实验是探索和优化控制算法的重要手段，其中PID控制因其简单高效，应用广泛。今天就跟大家分享下我在机器人研究数模实验方案中，使用PID控制，通过m函数调用Simulink控制算法，并在simscape Multibody物理模型中测试的一些经验，希望能帮大家少走弯路。

一、方案概述

我们的目标是通过PID控制实现机器人的各种任务，如机械臂的精准定位、无人机的稳定飞行、无人车的轨迹追踪等。而实现这一目标的途径，是借助m函数调用Simulink中的控制算法，然后在simscape Multibody提供的物理模型里进行测试。

二、实现过程

1. Simulink中的PID控制算法搭建

在Simulink中搭建PID控制算法模块其实并不复杂。以一个简单的位置控制为例，首先从Simulink库中拖入PID Controller模块。这个模块有三个关键参数：比例系数（P）、积分系数（I）、微分系数（D）。

% 假设我们手动设置PID参数
Kp = 10;
Ki = 0.1;
Kd = 0.5;

Kp决定了系统对误差的即时响应，Ki用于消除稳态误差，Kd则对误差的变化率做出反应，提前调整控制量，让系统更加稳定。在Simulink中，将这些参数填入PID Controller模块对应的参数框即可。

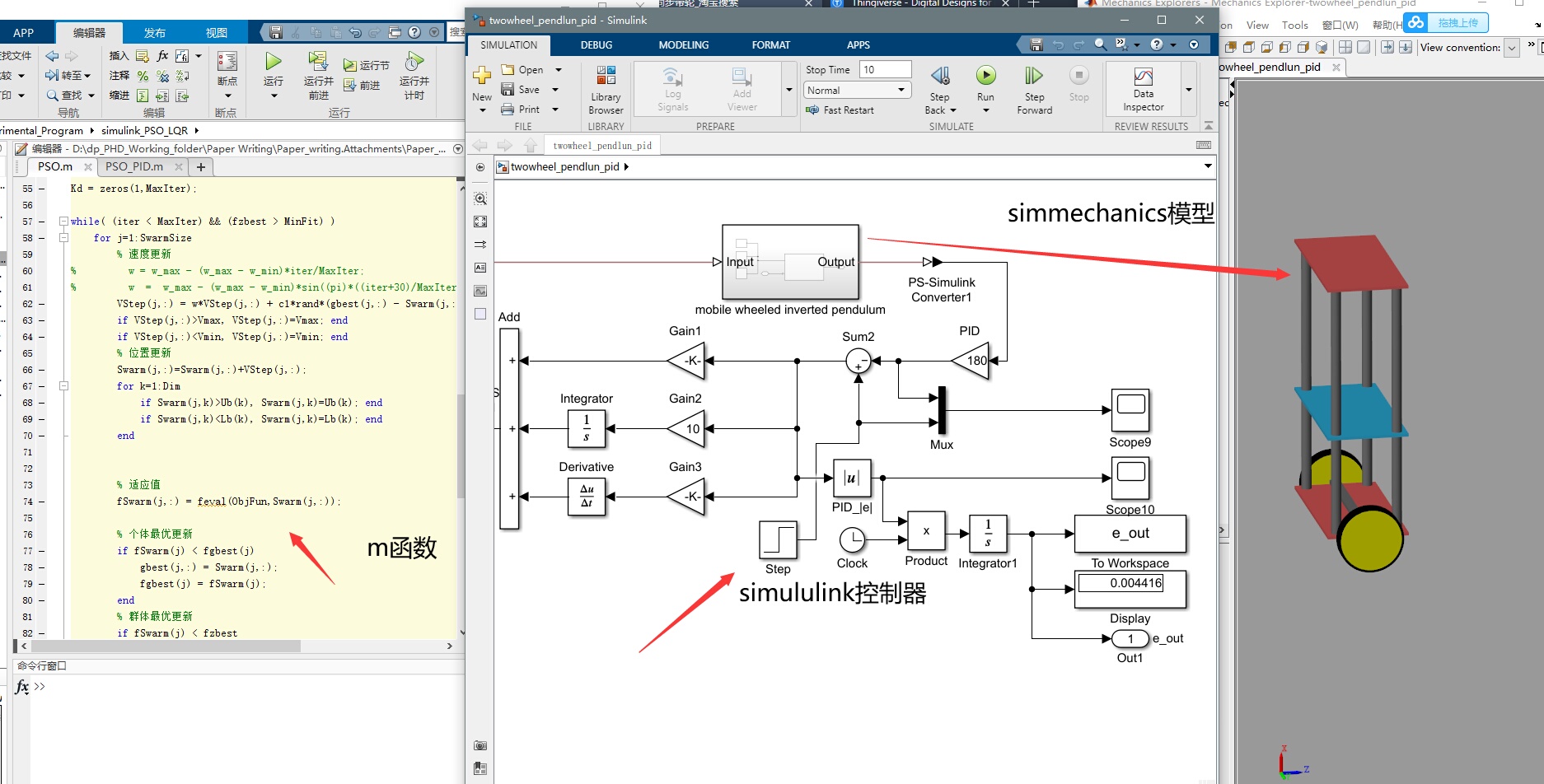

2. m函数调用Simulink控制算法

这里就要用到Matlab强大的脚本功能了。我们可以编写一个m函数来调用Simulink模型。假设已经搭建好了名为“robotpidsim”的Simulink模型，下面是简单的m函数示例：

function run_robot_pid_sim()
    % 定义输入信号，这里假设是一个期望位置信号
    t = 0:0.01:10; % 时间向量
    desired_position = sin(t); % 期望位置随时间正弦变化

    % 设置工作区变量
    assignin('base', 'desired_position', desired_position);

    % 运行Simulink模型
    sim('robot_pid_sim');

    % 从工作区获取结果
    actual_position = evalin('base', 'actual_position');

    % 绘图查看结果
    figure;
    plot(t, desired_position, 'r', 'LineWidth', 1.5);
    hold on;
    plot(t, actual_position, 'b--', 'LineWidth', 1.5);
    legend('期望位置', '实际位置');
    xlabel('时间 (s)');
    ylabel('位置');
    title('PID控制下实际位置与期望位置对比');
end

在这个m函数里，我们先定义了期望位置信号，然后通过assignin函数将其传入Simulink模型所在的工作区。接着使用sim函数运行Simulink模型，再用evalin函数从工作区获取实际位置数据，最后绘图展示控制效果。

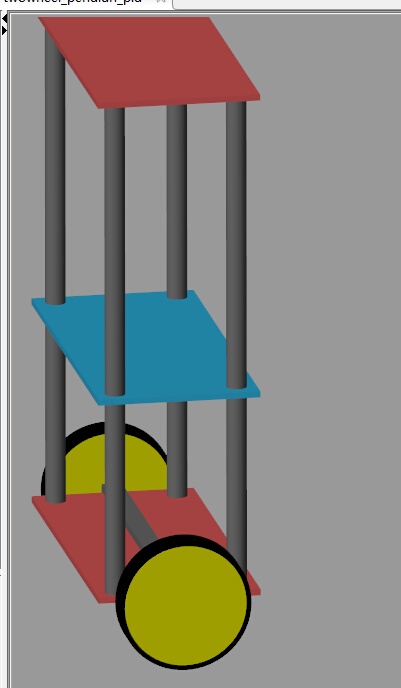

3. 在simscape Multibody物理模型中测试

simscape Multibody提供了一个非常逼真的物理建模环境。我们需要将搭建好的PID控制算法与创建好的机器人物理模型进行连接。比如对于一个简单的机械臂模型，我们要确保PID输出的控制量（如关节扭矩）能够正确作用到机械臂的关节上。这涉及到模型参数的准确设置，包括质量、惯性矩等，这些参数会直接影响控制效果。

三、经验分享

跑通这个模型真的花了我不少时间。在这个过程中，我发现参数调试是关键。PID三个参数的取值需要反复调整和试验，没有一个通用的最优值，要根据具体的机器人模型和任务需求来定。另外，在连接Simulink控制算法与simscape Multibody物理模型时，一定要仔细检查信号连接是否正确，否则很容易出现控制异常的情况。

机器人研究数模实验方案PID控制，m函数调用simulink中的控制算法，在simscape Multibody中的物理模型中测试。 跑通模型花了很多时间，这个能帮你节省下时间。 方法适合所有机器人研究，机械臂、无人机，无人车的镇定、轨迹追踪控制算法，有sw模型就可以搭建仿真平台。

这个方法通用性很强，只要你有机器人的sw模型（SolidWorks模型等），就可以基于此搭建仿真平台，用于各种机器人的镇定、轨迹追踪等控制算法研究。希望大家在机器人研究的道路上，利用这个方法能更高效地开展工作，少踩些坑。
