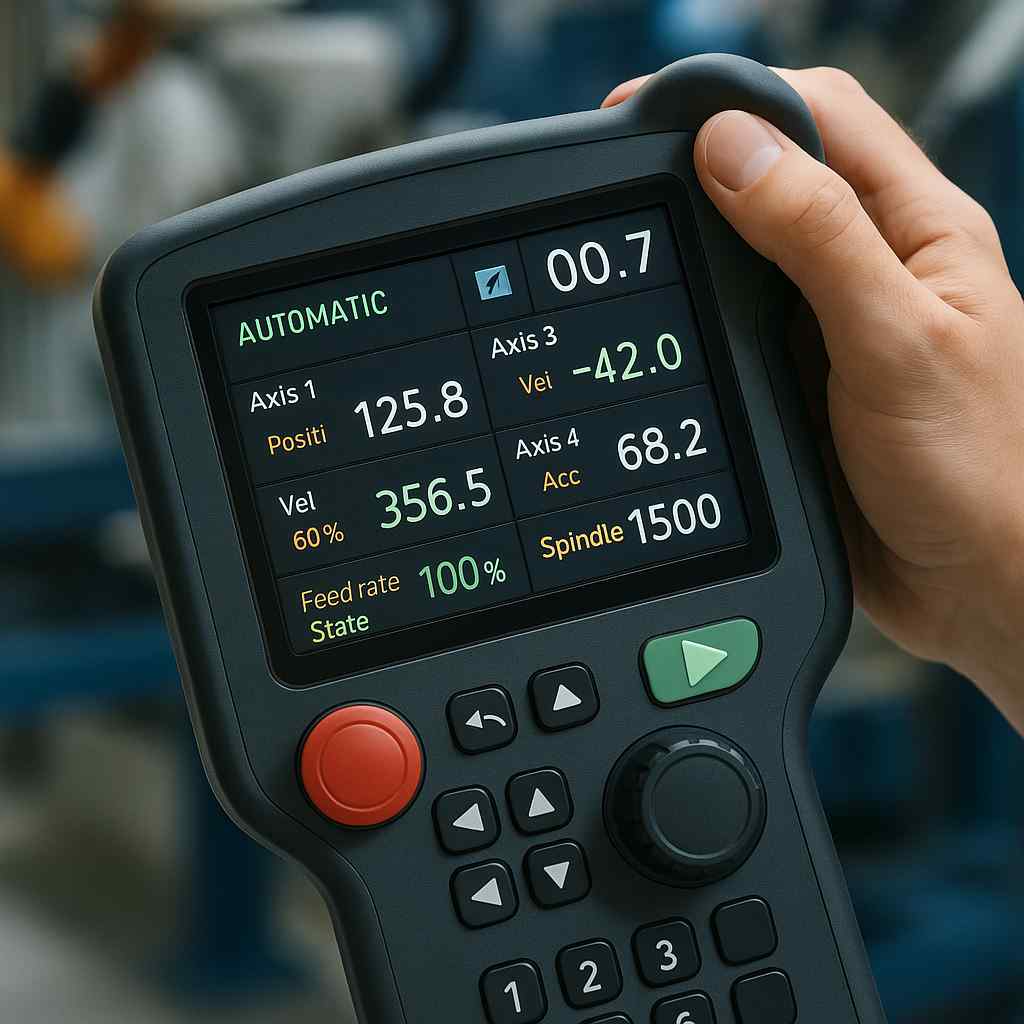

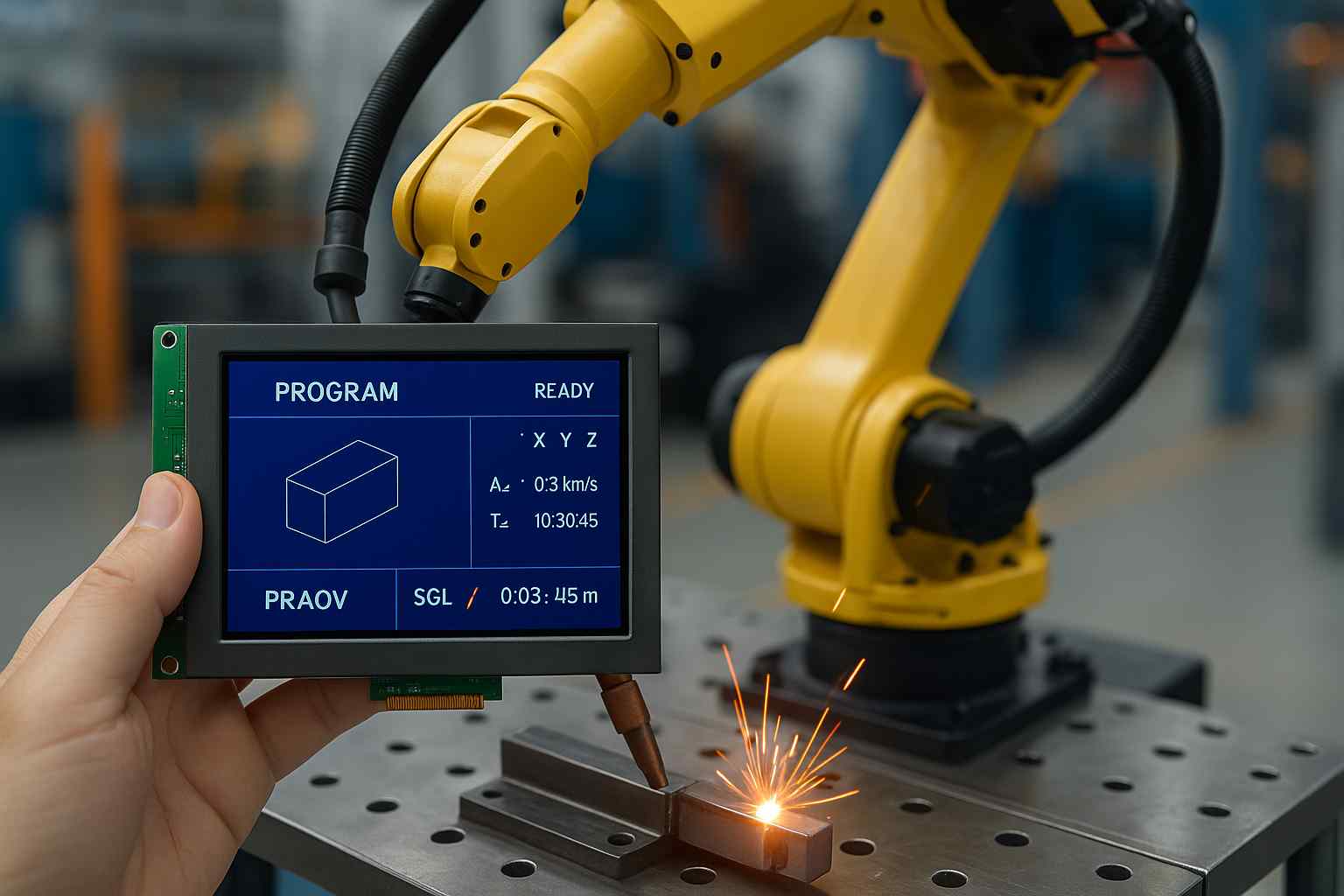

工业机器人示教器是人与机器人系统交互的关键接口，其液晶显示屏不仅承担视觉信息输出功能，还需要在高强度、复杂环境中稳定运行。因此，示教器液晶屏的选型与设计远比普通工业HMI或PC显示屏要求更严苛。工业机器人示教器是操作员进行机器人编程、调试与监控的核心设备。

其液晶屏不仅用于显示坐标、运动轨迹、报警信息与系统菜单，还需支持触控、图形化操作与实时数据交互。与普通工控显示器不同，示教器液晶屏必须兼顾：

1·户外与车间光照下的高可视性；
2·抗震、防水、防油、防静电能力；
3·高可靠性与低延迟的人机反馈；
4·长寿命与可维护性。

因此，选择或设计用于机器人示教器的液晶屏，必须满足机械、光学、电气与人因安全等多维度标准。在现代制造系统中，工业机器人（IndustrialRobot）已成为智能工厂的重要执行单元。而操作员与机器人之间最直接的交互界面，正是示教器。示教器的功能不仅是“控制手柄”，更是集人机界面（HMI）、运动控制、安全反馈与显示监控于一体的终端系统。其中，液晶屏（LCD）承担了信息显示、指令反馈与图形交互的重要任务，是示教器中最关键的核心部件之一。

一、示教器液晶屏的功能定位

1.示教器的作用

示教器用于机器人运动轨迹的编程与调试。操作员通过它输入动作指令、监视执行状态、进行故障诊断和安全控制。

其液晶屏承担的核心任务包括：

显示机器人坐标位置、姿态参数；
展示运动轨迹、程序步骤；
提供触控式人机交互界面（HMI）；
输出报警、系统状态与实时画面。

2.液晶屏的重要性

对于示教器而言，屏幕不仅要“显示清晰”，还必须满足：

强光下可视性（SunlightReadable）；
抗冲击、防护等级高（IP65）；
长时间运行不发热、不老化；
抗电磁干扰与静电保护。

二、显示技术架构

1.技术类型

目前示教器液晶屏主要采用TFT-LCD（薄膜晶体管液晶显示）技术，辅以LED背光系统。

显示技术	说明	特点
TN（Twisted Nematic）	早期技术，低成本	响应快但视角小
IPS（In-Plane Switching）	主流工业用屏	色彩稳定、全视角
VA（Vertical Alignment）	对比度高	黑色表现优异
Optically Bonded TFT	光学贴合工艺	抗反射、防震、防尘效果更佳
内容数据由【立煌】整理，仅供参考

目前主流工业机器人品牌（如Fanuc、KUKA、ABB、安川、埃夫特、汇川等）均使用IPS或VA结构的TFT-LCD。

三、结构组成与电气接口

1.屏幕结构层级

工业示教器液晶屏由以下部分组成：

1.TFT液晶面板（DisplayPanel）

2.LED背光模组（BacklightUnit）

3.触控层（TouchPanel）

电阻式（Resistive）
电容式（Capacitive）

4.加固玻璃盖板（CoverLens）

5.控制电路与接口板（ControllerPCB）

6.密封框体与防护胶圈

2.信号与接口标准

示教器液晶屏通常采用工业常见显示接口：

接口类型	特点	应用
LVDS (Low Voltage Differential Signaling)	差分信号抗干扰强	工业主板通用接口
eDP (Embedded DisplayPort)	高速、低功耗	新型高分辨率示教器
HDMI / MIPI-DSI	高清多媒体接口	部分触控显示模组
USB / I²C / RS232	触控与控制通信	电容触控模块常见

四、显示性能与光学特征

工业机器人示教器的液晶屏与普通平板电脑相比，具有更高的稳定性与环境适应性。

参数	工业级标准	说明
尺寸范围	4.3" ～ 10.4"	主流为 7" 或 8"
分辨率	480×272 ～ 1280×800	常见为 800×480 (WVGA)
亮度	500～1000 cd/m²	适合强光工厂环境
对比度	800:1 ～ 1500:1	高对比提升可读性
可视角度	170°/170° (IPS)	适合多角度操作
响应时间	≤8 ms	动态画面无拖影
色域	≥70% NTSC	色彩逼真自然

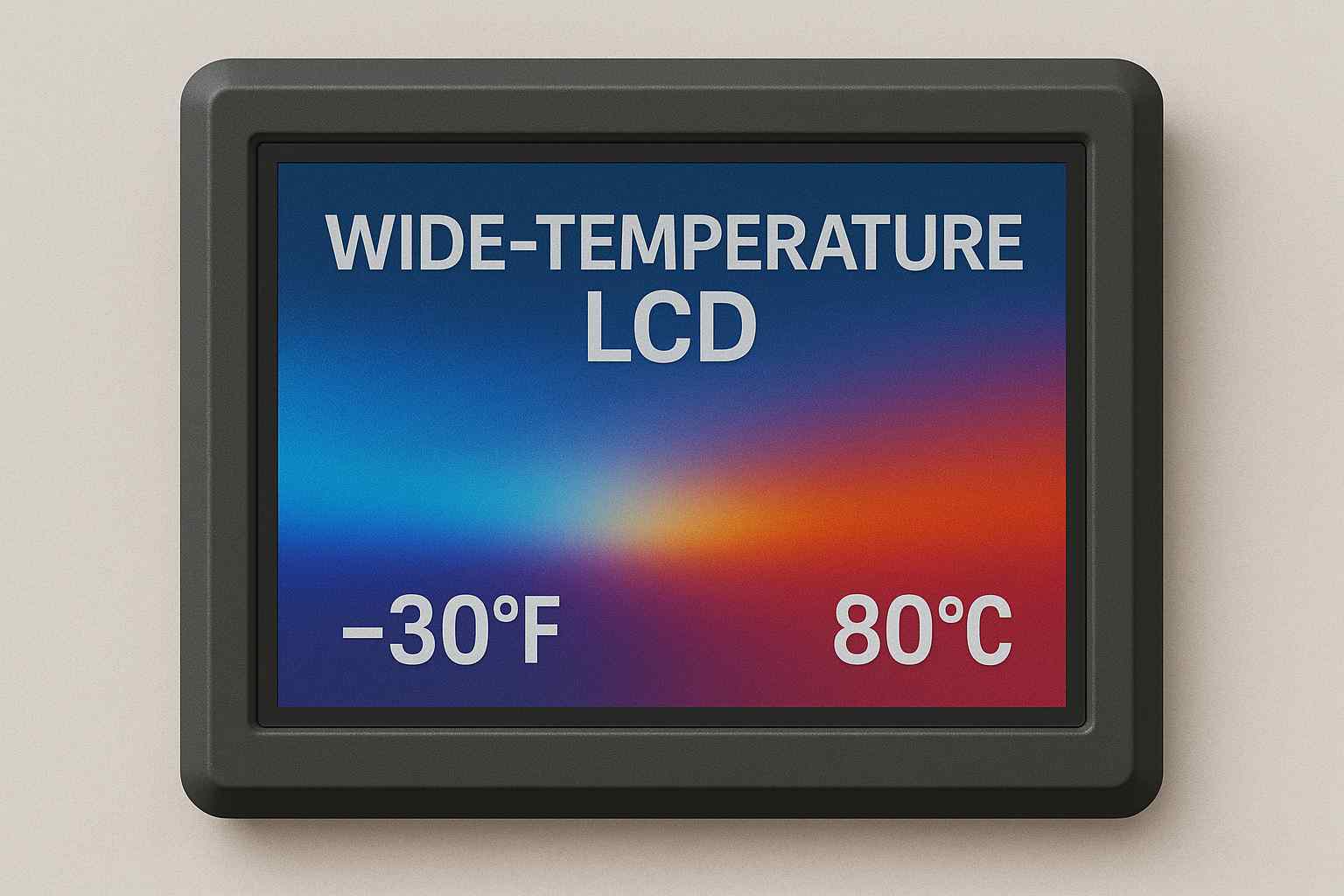

工作温度	-30℃ ～ +80℃	宽温环境适应性
寿命	≥50,000小时	背光寿命设计标准

五、工业防护与结构设计

工业环境对显示屏防护要求极高。示教器液晶屏一般满足以下标准：

1.防护等级：

IP65（前面板防尘防水）
IP67（加固型）

2.防震与冲击：

IEC60068-2-6（振动测试）
IEC60068-2-27（冲击测试）

3.电磁兼容（EMC）：

IEC61000-4-2（静电放电抗扰度）
IEC61000-4-4（快速脉冲群）

4.触控保护：

抗划伤硬化玻璃（≥7H）；
支持戴手套或湿手操作；
可选防爆钢化玻璃设计。

六、光学贴合与户外可视性

现代示教器越来越多采用OpticalBonding（全贴合）技术：

即将液晶面板与触控玻璃间的空气层用光学胶（OCA）填充，使界面无反光、无水汽。

优势包括：

提升阳光下可视性（减少反射率至0.4%）；
提高抗震性（屏体整体刚性更强）；
防止灰尘或湿气渗入；
提升亮度与对比度约10~15%。

例如：天马（Tianma）TM070RDH13、友达（AUO）G104SN02等工业屏常用于机器人示教器领域。

七、工业标准与认证

示教器液晶屏需满足以下国际标准：

标准编号	名称	内容
IEC 61747-5-5	液晶显示模组通用规范	显示与可靠性测试
IEC 61000-4 系列	电磁兼容标准	抗干扰能力测试
IEC 60529	防护等级标准	IP防尘防水等级
GB/T 2423 系列	环境试验标准	高低温、湿热、振动
ISO 16750	道路车辆电气性能标准	用于移动式示教设备
RoHS / REACH	环保标准	无铅、低VOC要求

八、选型策略

1.选型关键参数

项目	建议配置	说明
亮度	≥800 cd/m²	高亮防反光
分辨率	800×480 或更高	保证界面显示精细
接口	LVDS 或 eDP	与主板兼容性好
触控方式	电容触控（PCAP）	支持多点与手套操作
防护等级	IP65	防尘防油污
工作温度	-20~70℃	工业宽温要求
寿命	≥50,000h	保证长期运行
光学贴合	必选	防反光、防雾

2.品牌推荐与应用实例

品牌	代表型号	应用领域
AUO 友达光电	G084SN05 V9	ABB、发那科机器人示教器
BOE 京东方	HV070WX2-1C	国产机器人、HMI终端
Tianma 天马微电子	TM070RDH13 / TM101JDHG30	安川、汇川示教器
Innolux 群创光电	G070Y2-L01	工业控制器、数控设备
Sharp 夏普	LQ080Y5DZ05	医疗与工业共用平台

九、故障与维护

1.常见故障

现象	原因	解决方案
屏幕闪烁	背光驱动老化	更换LED驱动板
屏幕发暗	灯条老化 / 灰尘堆积	更换背光或清洁光学层
屏幕花纹	静电损伤	加强ESD防护
无显示	LVDS信号线接触不良	重新插拔或更换
触控无响应	触控控制器故障	更新驱动或更换TP模组

十、发展趋势

1.高亮+节能共存

采用Mini-LED背光技术实现局部调光，兼顾低功耗与高亮度。

2.智能触控与AI识别

未来的示教器液晶屏将支持语音输入、手势识别、AI状态监测。

3.模块化与国产替代

国产工业屏（BOE、天马、京瓷）已逐步替代进口面板，形成模块化供应链。

4.安全认证升级

新一代机器人控制终端需满足IEC61508功能安全标准，屏幕控制电路也纳入安全回路设计。

工业机器人示教器的液晶屏，是连接人类与智能机器的桥梁。

它不仅承担信息展示功能，更承载着工业安全、可靠控制与智能交互的责任。

在选型与设计中，必须综合考虑：

环境适应性（亮度、防护、宽温）；
光学特性（可视角、亮度均匀性）；
电气兼容性（LVDS/eDP接口、EMC防护）；
人机体验（触控灵敏度、UI匹配）。

一块高质量的示教器液晶屏，不仅提升操作体验，更是整个机器人系统稳定性的保障。

参考资料

1.IEC61747-5-5

IEC60529

IEC61000-4系列

GB/T2423系列

2.VESAFPDM2.0

3.TianmaDisplayIndustrialApplicationGuide2024

4.AUOIndustrialDisplaySpecification2023

5.BOEIndustrialLCDWhitePaper2024

6.Fanuc/ABB/YaskawaTechnicalManual
