西门子S7-1500PLC汽车模具项目案例 发那科机器人,变频器,100多个气缸 ，1台S7-1516F-3PN/PD,1台S7-1214C ,11个分布式IO,IM151-3 PN间的智能通讯以及2台西门子TP1200触摸屏控制，带有安全模块 .程序块结构清晰 程序带中文注解，是学习借鉴好帮手 可复制直接使用

在自动化控制领域，汽车模具项目的自动化实现一直是个极具挑战性又充满乐趣的课题。今天就来和大家分享一个融合了多种设备，基于西门子S7 - 1500 PLC的汽车模具项目案例。

项目设备组成

这个项目中，我们可以看到一个丰富多样的设备“大家庭”。其中有发那科机器人，它在整个生产流程中承担着精确的搬运、组装等关键任务，就像一位不知疲倦且精准无比的工人。变频器则像是整个设备运行节奏的“调节师”，通过调整电机的转速，让设备运行更加灵活高效。还有数量多达100多个的气缸，它们如同一个个小型的动力引擎，在各个工作环节中提供必要的动力支持。

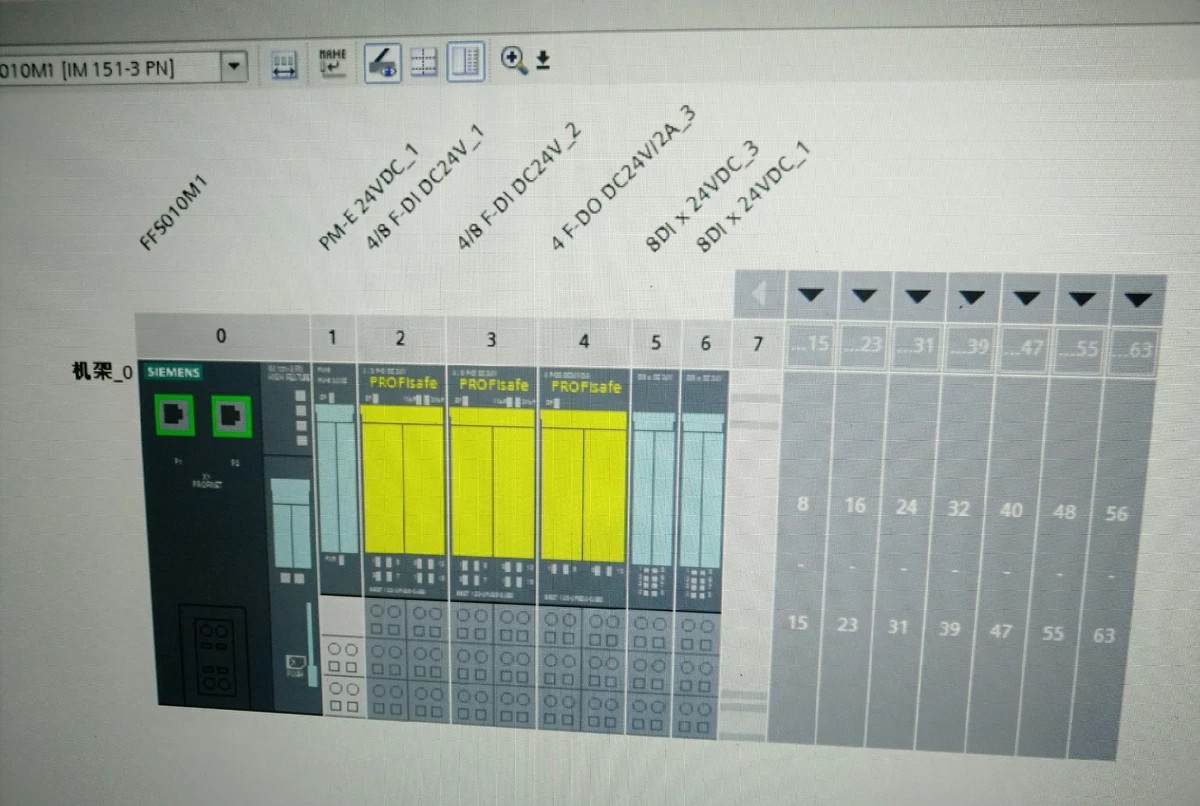

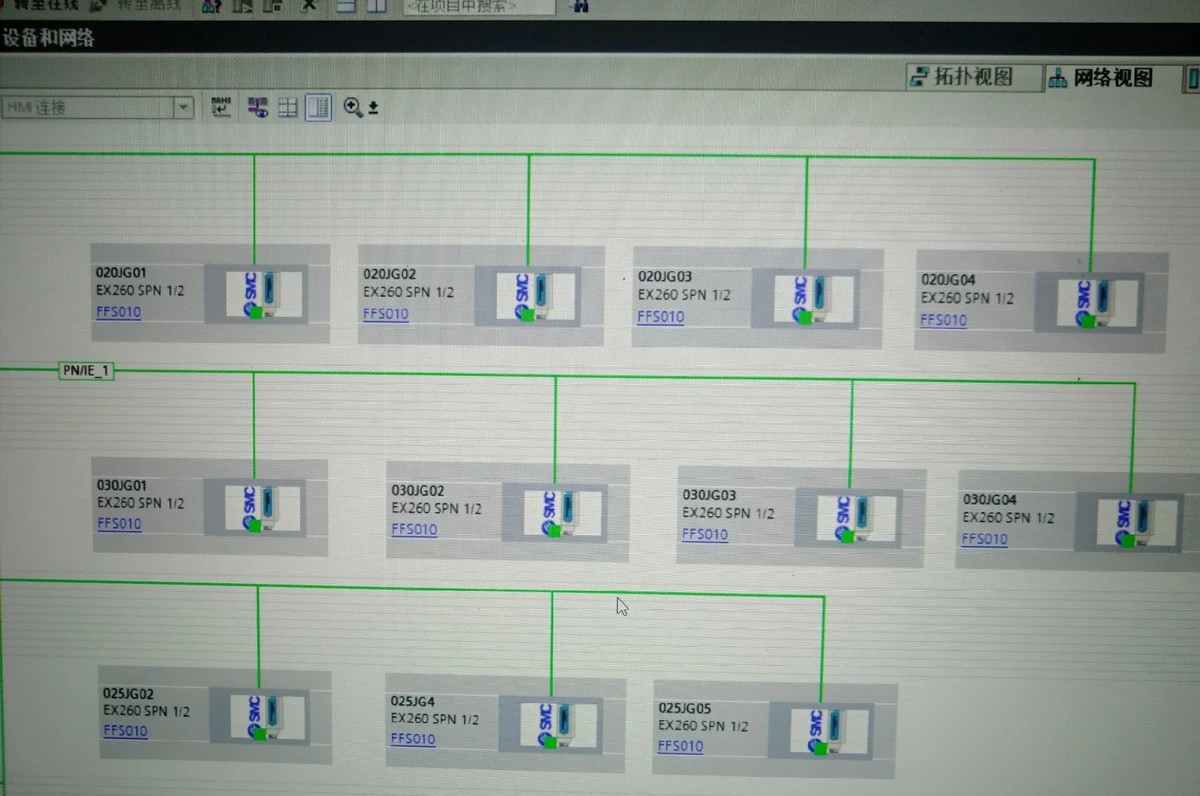

在PLC方面，选用了1台S7 - 1516F - 3PN/PD和1台S7 - 1214C。S7 - 1516F - 3PN/PD作为主站，拥有强大的运算能力和丰富的通信接口，能够高效处理复杂的控制逻辑，指挥整个项目的“大方向”。而S7 - 1214C相对小巧灵活，在一些局部控制任务中发挥着重要作用。另外还有11个分布式IO以及IM151 - 3 PN间的智能通讯，它们如同神经系统的分支，将主站的指令准确传递到各个执行部件，同时又把现场的反馈信息及时回传给主站。最后，由2台西门子TP1200触摸屏负责与操作人员进行交互，并且整个系统还带有安全模块，为生产过程保驾护航。

程序特点

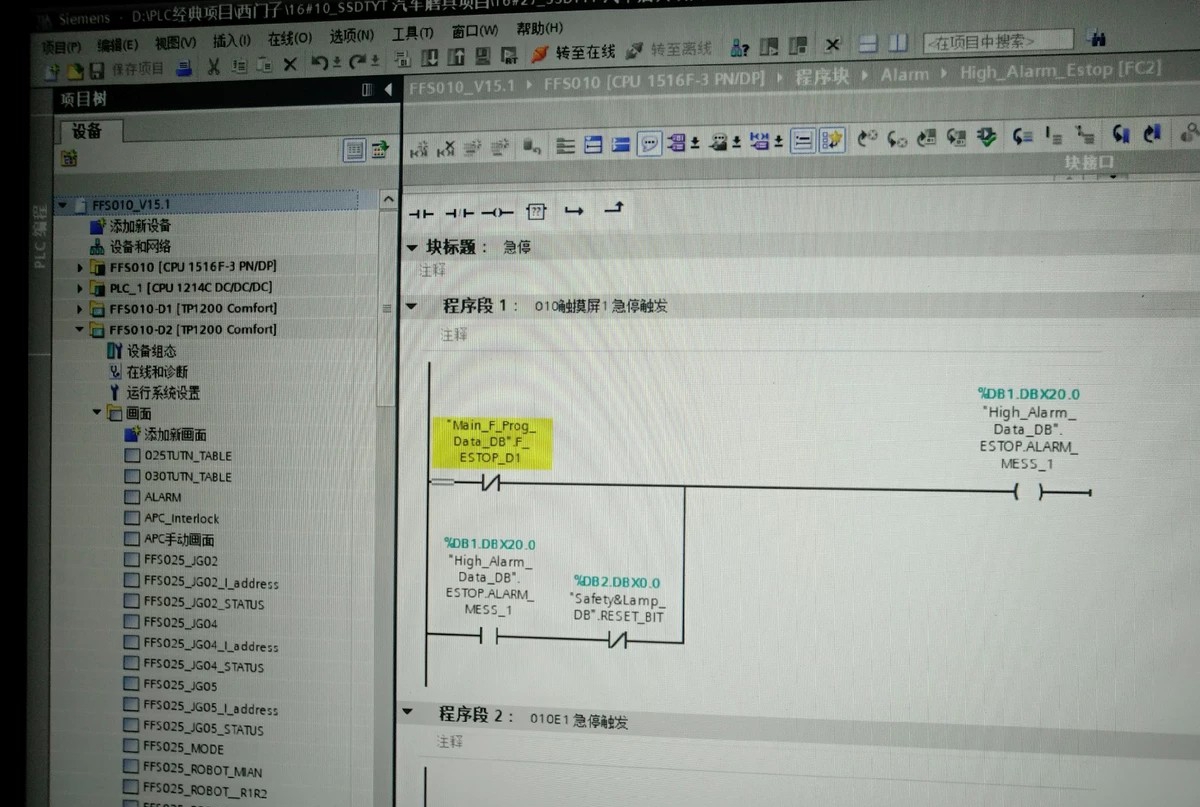

程序块结构非常清晰，就像是一本精心编排的书籍，每个章节（程序块）都有明确的功能和任务。而且程序还贴心地带上了中文注解，这对于想要学习和借鉴这个项目的同行来说，简直是一大福音。即使你是刚接触这类项目的新手，也能通过这些注解轻松理解程序的逻辑。

西门子S7-1500PLC汽车模具项目案例 发那科机器人,变频器,100多个气缸 ，1台S7-1516F-3PN/PD,1台S7-1214C ,11个分布式IO,IM151-3 PN间的智能通讯以及2台西门子TP1200触摸屏控制，带有安全模块 .程序块结构清晰 程序带中文注解，是学习借鉴好帮手 可复制直接使用

这里我们来看一段简单的示例代码（以SCL语言为例，用于控制其中一个气缸的伸出和缩回）：

//定义变量
VAR
    Cylinder_Control : BOOL; //气缸控制信号，TRUE为伸出，FALSE为缩回
    Cylinder_Position : BOOL; //气缸位置反馈信号，TRUE为伸出到位，FALSE为缩回到位
END_VAR

//气缸伸出逻辑
IF Start_Button = TRUE AND Cylinder_Position = FALSE THEN
    Cylinder_Control := TRUE;
END_IF;

//气缸缩回逻辑
IF Stop_Button = TRUE AND Cylinder_Position = TRUE THEN
    Cylinder_Control := FALSE;
END_IF;

//根据控制信号输出到气缸
IF Cylinder_Control = TRUE THEN
    Q0.0 := TRUE; //假设Q0.0连接到控制气缸伸出的电磁阀
ELSE
    Q0.0 := FALSE;
END_IF;

代码分析

首先，我们定义了两个变量 CylinderControl 和 CylinderPosition，分别用于控制气缸动作和反馈气缸位置。然后在程序逻辑部分，通过判断启动按钮 StartButton 和气缸当前位置 CylinderPosition 来决定是否让气缸伸出。如果启动按钮按下且气缸未伸出到位，就将控制信号 CylinderControl 置为 TRUE。同理，当停止按钮 StopButton 按下且气缸已伸出到位时，将 CylinderControl 置为 FALSE。最后，根据 CylinderControl 的值来控制输出点 Q0.0，从而控制连接到该点的电磁阀，实现气缸的伸出和缩回动作。

这样清晰的程序结构和详细的注解，使得整个项目程序不仅易于理解，还可以直接复制使用，极大地提高了开发效率，也方便后续的维护和升级。

总的来说，这个西门子S7 - 1500 PLC汽车模具项目案例，通过合理搭配各种设备，精心设计程序结构，为我们展示了一个高效、可靠的自动化汽车模具控制系统，无论是对于正在从事相关项目的工程师，还是渴望学习自动化控制的新手，都有着很高的参考价值。希望大家能从这个案例中获得启发，在自己的项目中创造出更出色的成果。
