西门子PLC配KUKA机器人程序 程序为西门子S7-1500PLC博途调试： 西门子与KUKA机器人通讯； PLC控制KUKA机器人安全回路，设备安全装置控制； PLC与KUKA机器人信号交互，外部自动控制； PLC控制KUKA机器人干涉区zone逻辑； PLC控制KUKA机器人程序段segment逻辑; PLC控制SEW电机变频运动程序； PLC控制外围设备夹具动作； PLC系统有手动/自动/强制/空循环/多车型运行方式； 配置触摸屏HMI，程序带详细注释等等。 项目为汽车焊装程序，工程大设备多程序复杂，是学习西门子PLC或调试项目绝佳参考案例。

搞工控的兄弟肯定都懂，PLC和机器人联调那真是痛并快乐着。这次咱们要聊的西门子S7-1500配KUKA机器人的焊装项目，绝对是个实战型案例。老规矩，先上硬菜——安全回路这个祖宗必须伺候好。

安全回路这块儿，PLC得管急停、安全门、光栅这些玩意儿。看这段STL代码：

A "急停按钮"
AN "安全门状态"
= "安全回路_OK"

就这么几行，但玩的就是心跳。急停和安全门状态必须同时满足才能激活安全回路。注意这里用了常闭触点（AN），安全门关到位的时候信号是0，所以要用取反逻辑。

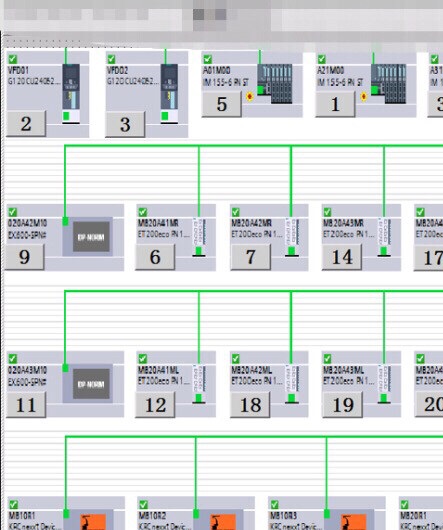

通讯方面，PROFINET走起。KUKA侧得配个X11/X13接口，PLC这边要搞个机器人控制数据块：

DATA_BLOCK "Robot_Ctrl"
STRUCT
    StartAuto : Bool;       //自动启动
    ProgramNo : Int;        //程序号
    ZoneSelect : Array[1..3] of Bool; //干涉区选择
    SegmentFlag : Word;     //程序段标记
END_STRUCT

这个DB块就是PLC和机器人的聊天窗口。比如要触发程序段3，直接置位SegmentFlag.2（从0开始计数），机器人那边用$IN[18]之类的信号接收。

干涉区逻辑贼有意思，得考虑多车型混线。比如下面这个FC块处理动态区域切换：

IF "当前车型" = 1 THEN
    "ZoneSelect"[1] := TRUE;
    "ZoneSelect"[2] := FALSE;
ELSIF "当前车型" = 2 THEN
    "ZoneSelect"[1] := FALSE;
    "ZoneSelect"[2] := TRUE;
END_IF;

机器人根据这些信号自动加载对应的zone数据，避免不同车型工件打架。调试时候被这坑过——忘记复位选择位导致机器人进错区域，那碰撞声听着比指甲划黑板还酸爽。

西门子PLC配KUKA机器人程序 程序为西门子S7-1500PLC博途调试： 西门子与KUKA机器人通讯； PLC控制KUKA机器人安全回路，设备安全装置控制； PLC与KUKA机器人信号交互，外部自动控制； PLC控制KUKA机器人干涉区zone逻辑； PLC控制KUKA机器人程序段segment逻辑; PLC控制SEW电机变频运动程序； PLC控制外围设备夹具动作； PLC系统有手动/自动/强制/空循环/多车型运行方式； 配置触摸屏HMI，程序带详细注释等等。 项目为汽车焊装程序，工程大设备多程序复杂，是学习西门子PLC或调试项目绝佳参考案例。

SEW变频器控制有点讲究，得搞速度斜坡。看这个运动控制块：

MC_MoveVelocity(
    Axis:= "传送链轴",
    Velocity:= 2.5,
    Direction:= MC_Positive,
    Jerk:= 50.0,
    BufferMode:= MC_Aborting);

Jerk参数调了老半天，加速度突变太猛传送链上的夹具能给你表演空中转体。后来发现把Jerk从默认100降到50，动作瞬间温柔多了。

HMI画面上藏了个彩蛋：长按车型选择区域3秒弹出高级参数设置。毕竟产线老司机们都有些神秘操作需求，这个后门留得妙。报警记录做了分级过滤，不然几百条报警记录能刷屏到你怀疑人生。

说到程序结构，必须祭出祖传的配方：

IF "手动模式" THEN
    //处理各轴点动
ELSIF "自动模式" AND "安全_OK" THEN
    CASE "当前步骤" OF
        0: //初始化
        1: //上件完成
        2: //焊接启动
        ...
    END_CASE;
END_IF;

这种状态机结构虽然看着土，但胜在稳如老狗。特别是处理多车型切换时，每个车型对应不同的状态分支，维护起来至少不会乱成一锅粥。

最后说下注释的艺术，见过最骚的操作是在DB块里写段子：

//此信号如同初恋——该通的时候不通要出事，不该通的时候乱通更要命
"夹紧确认" : Bool;

这种注释虽然不正经，但真遇到信号异常时，看一眼就能想起当初为什么这么设计。比起正儿八经的注释，反而更容易唤醒调试时的记忆。

这个项目啃下来最大的收获是什么？不是技术细节，而是学会在PLC里埋调试彩蛋——比如某个特定条件下激活的debug模式，能瞬间把运行速度降到10%，方便慢动作排查问题。毕竟在产线停机就是钱，快速定位才是硬道理。
